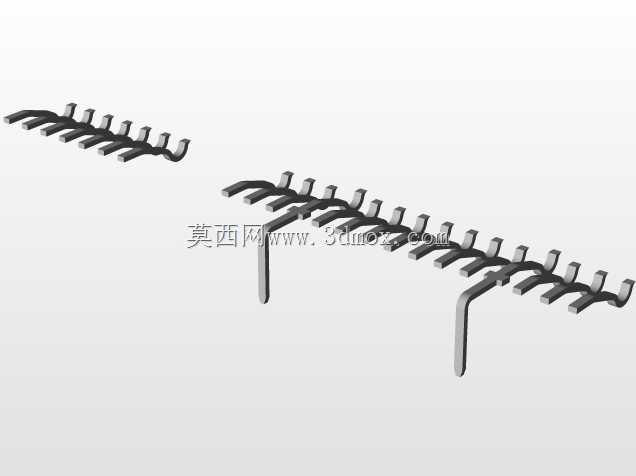

四款不同结构SATA公头组合连接器设计

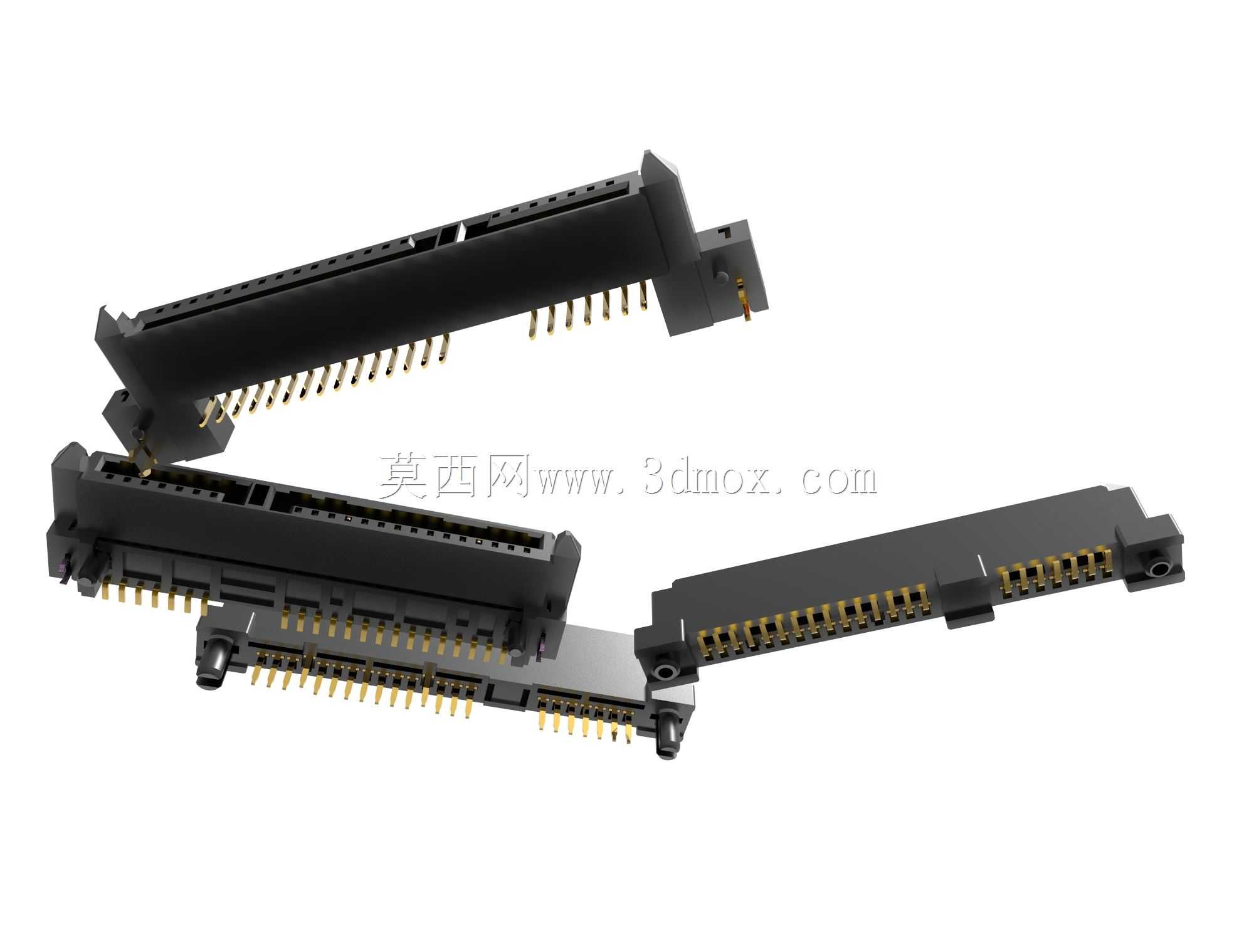

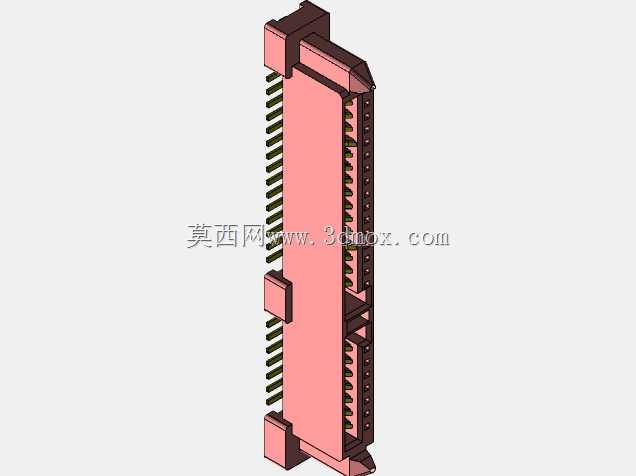

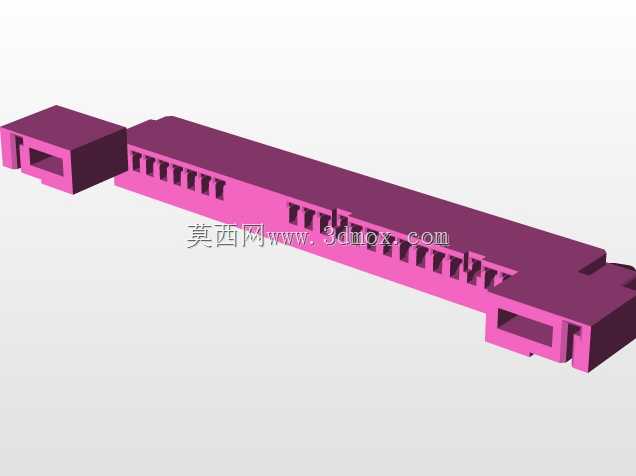

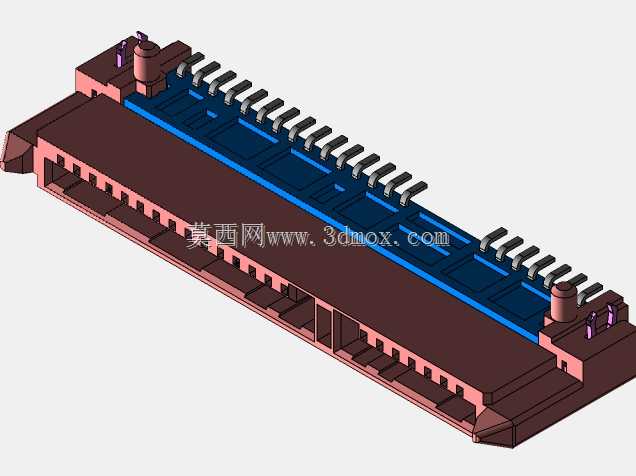

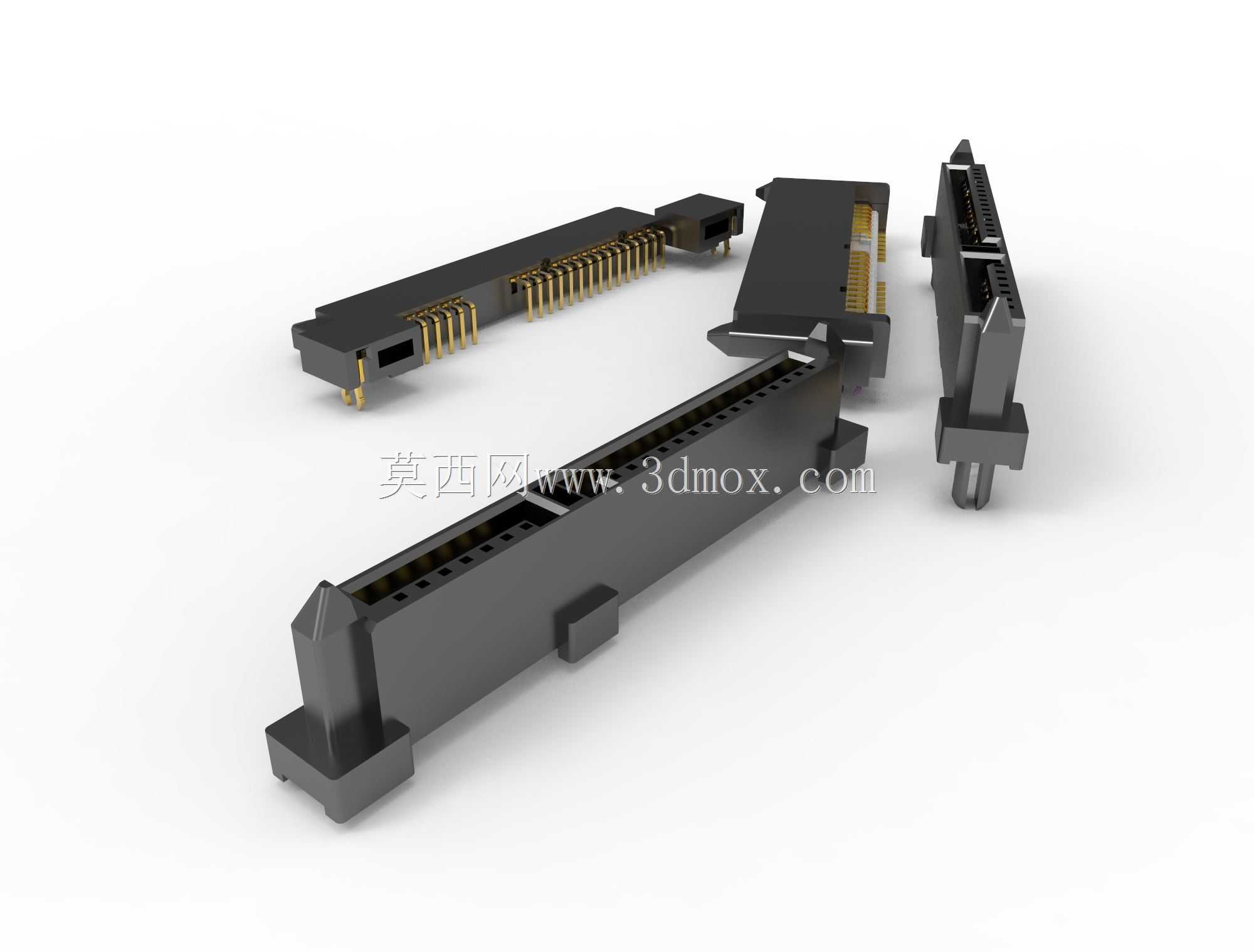

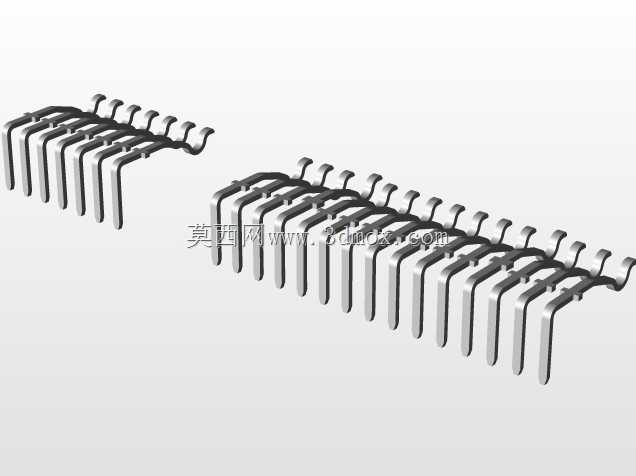

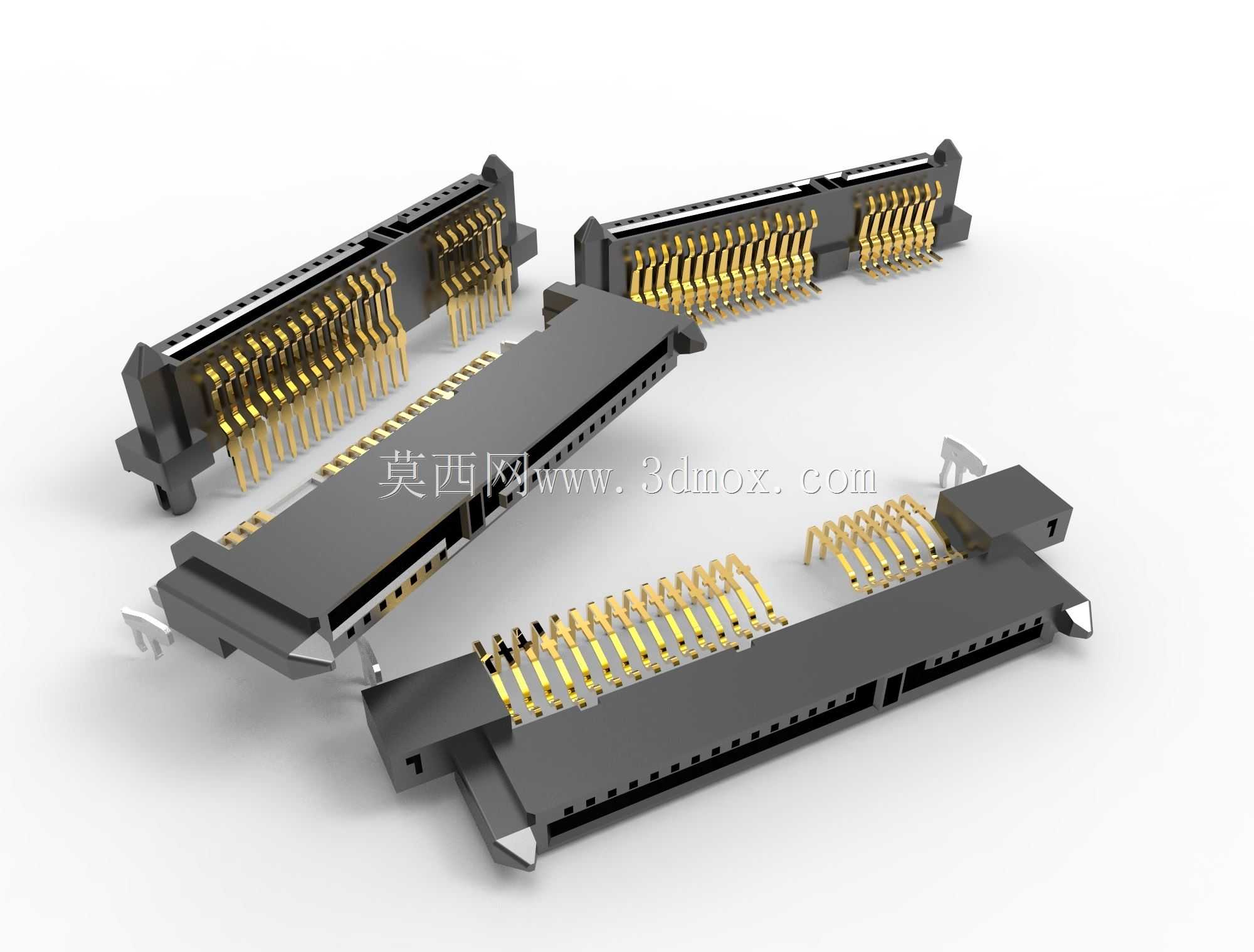

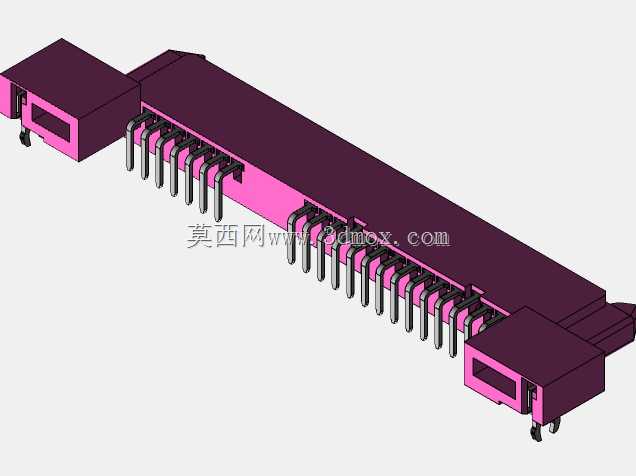

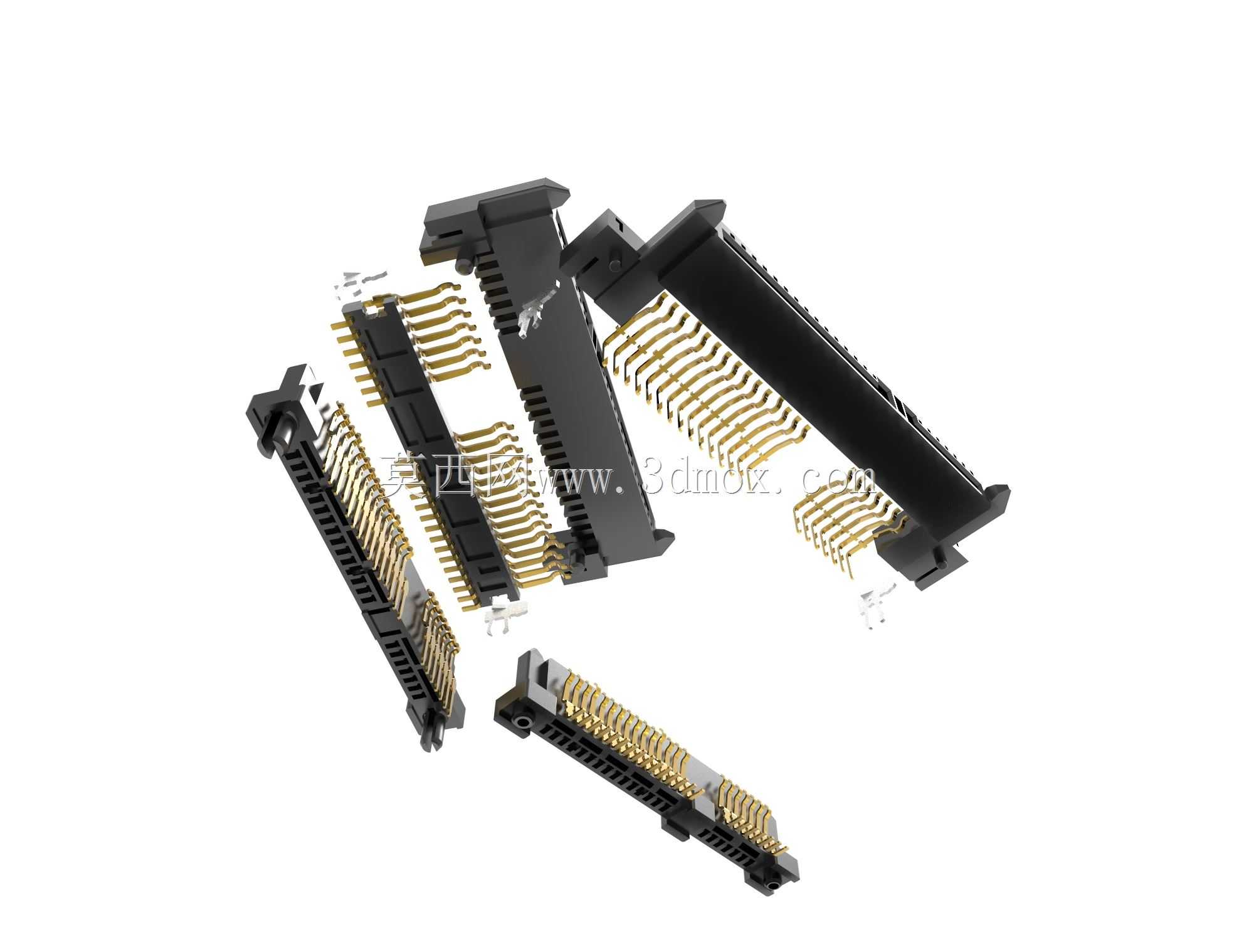

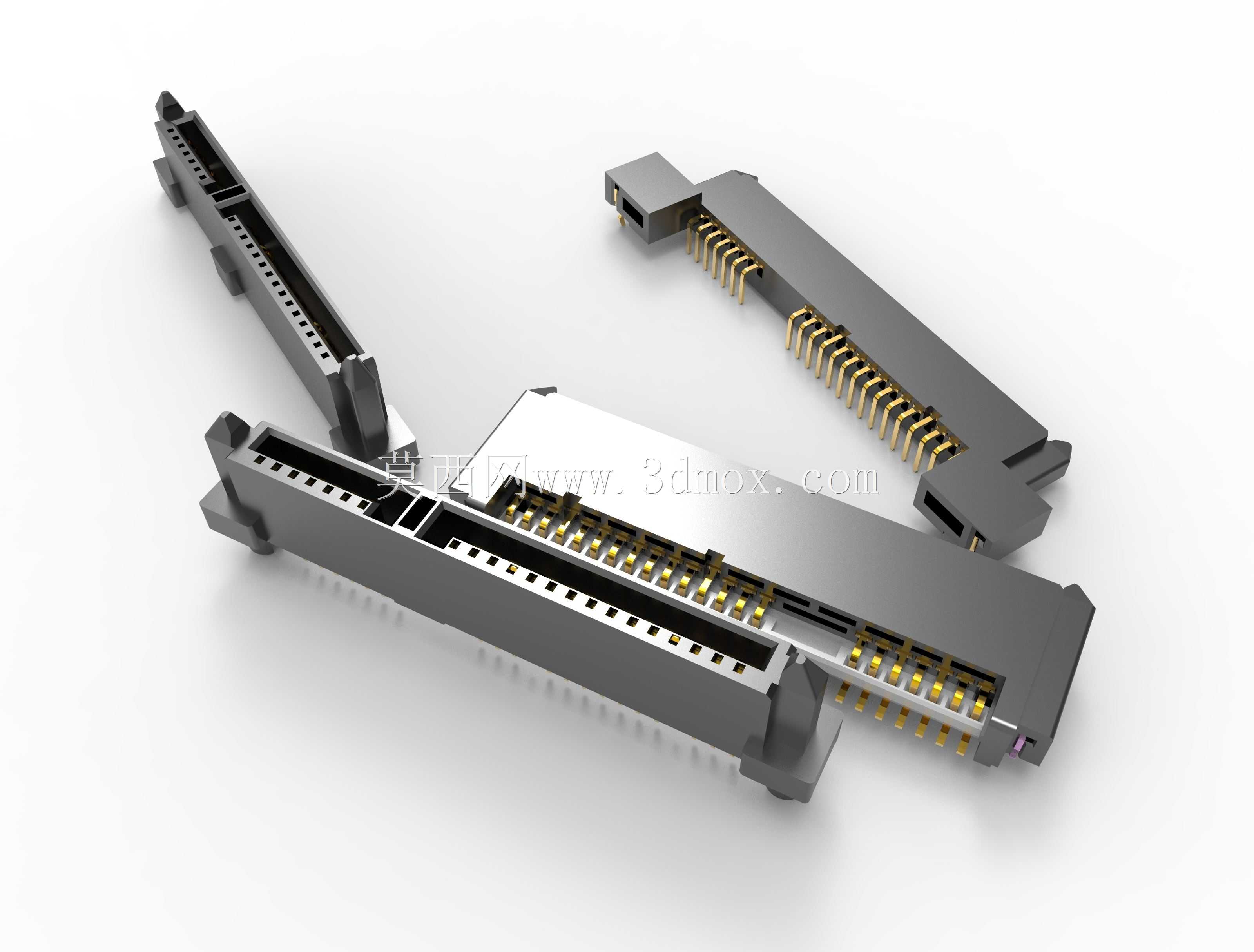

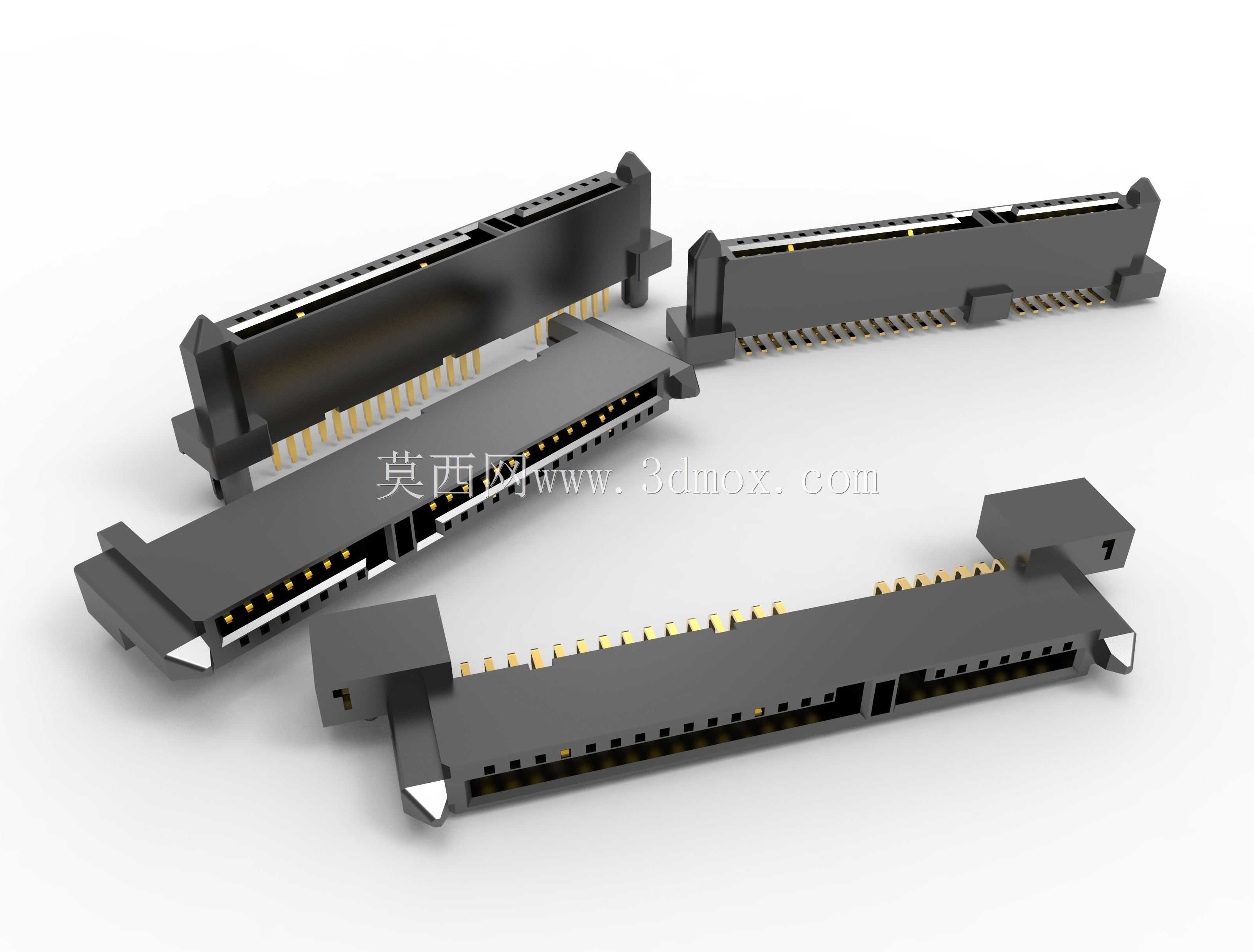

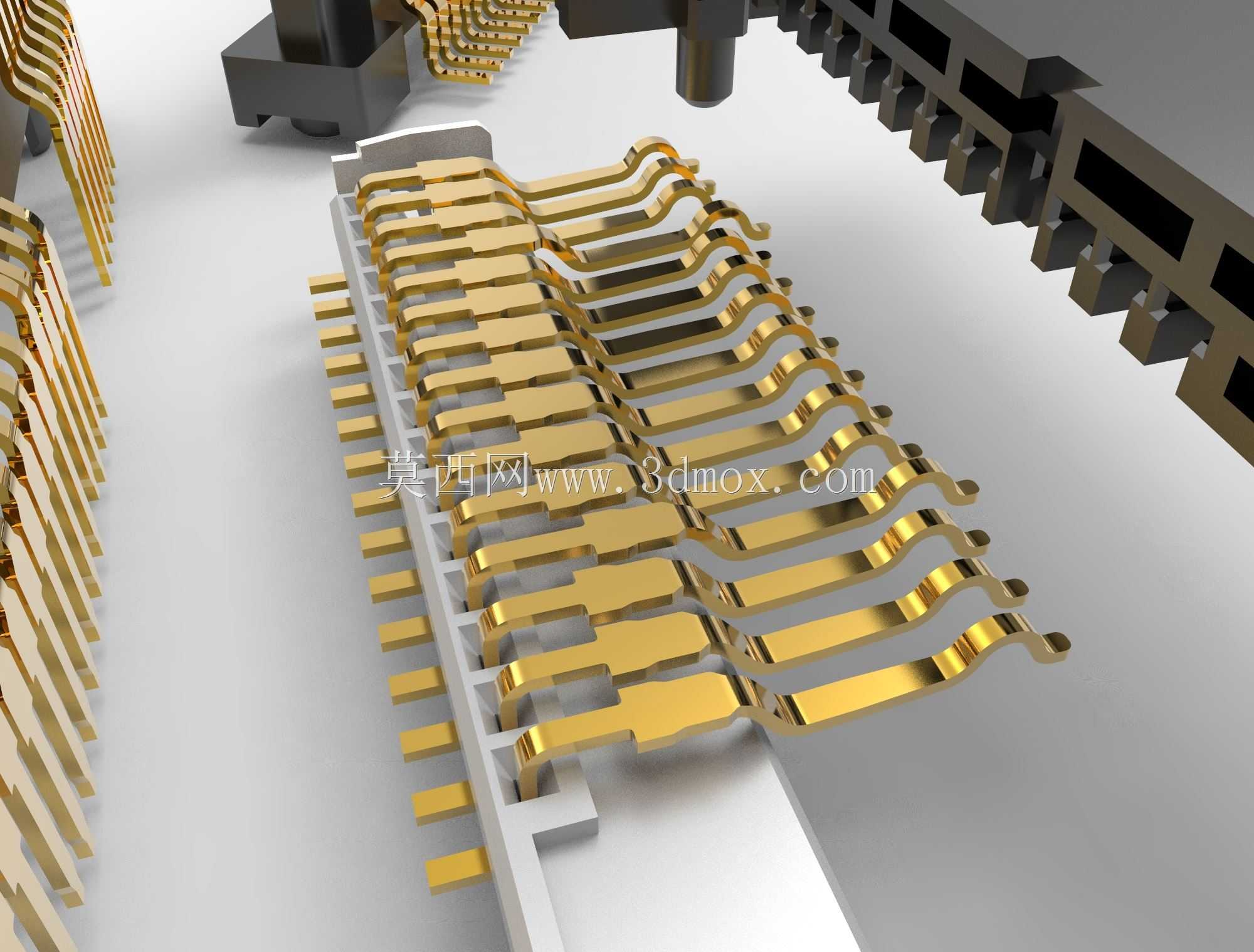

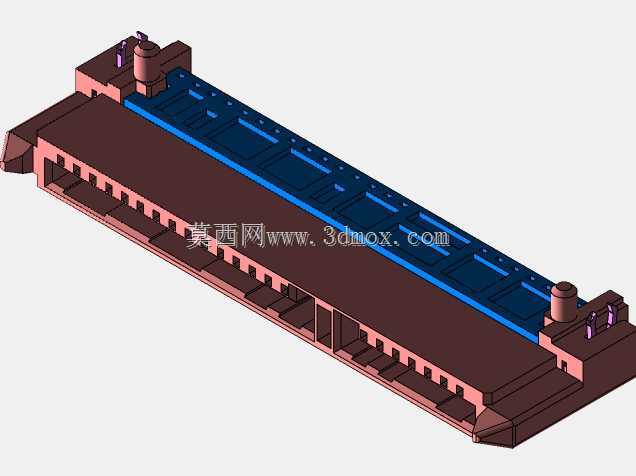

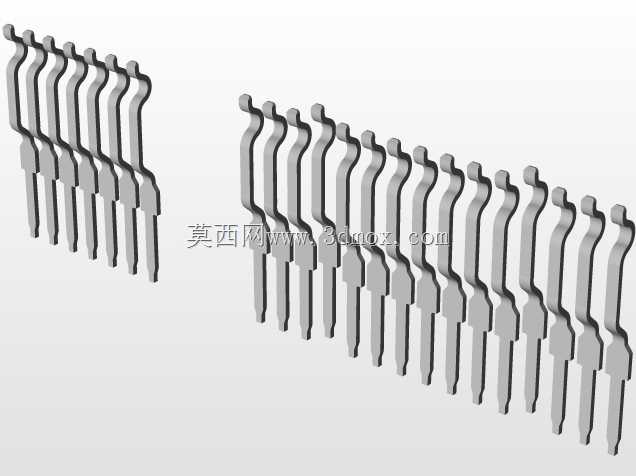

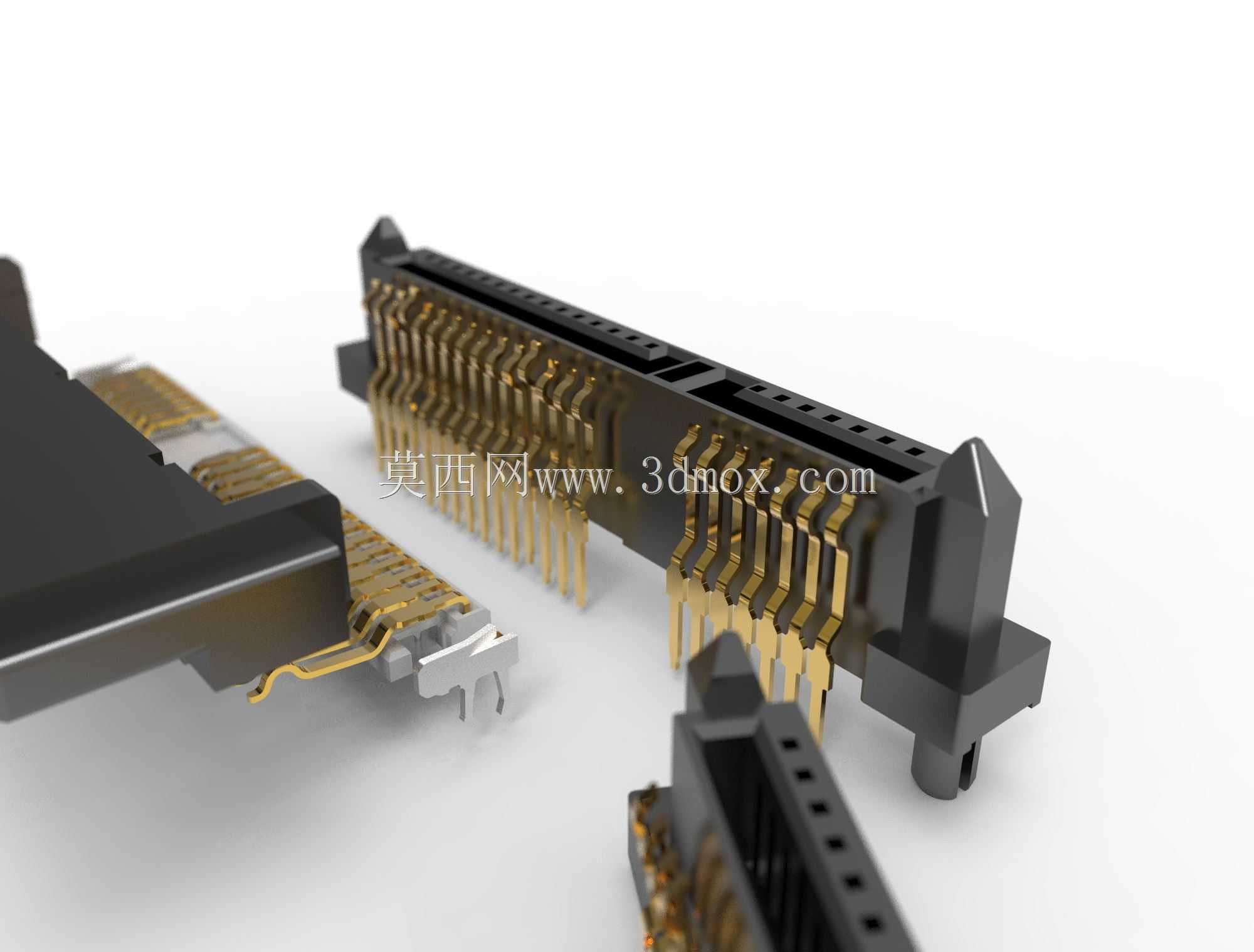

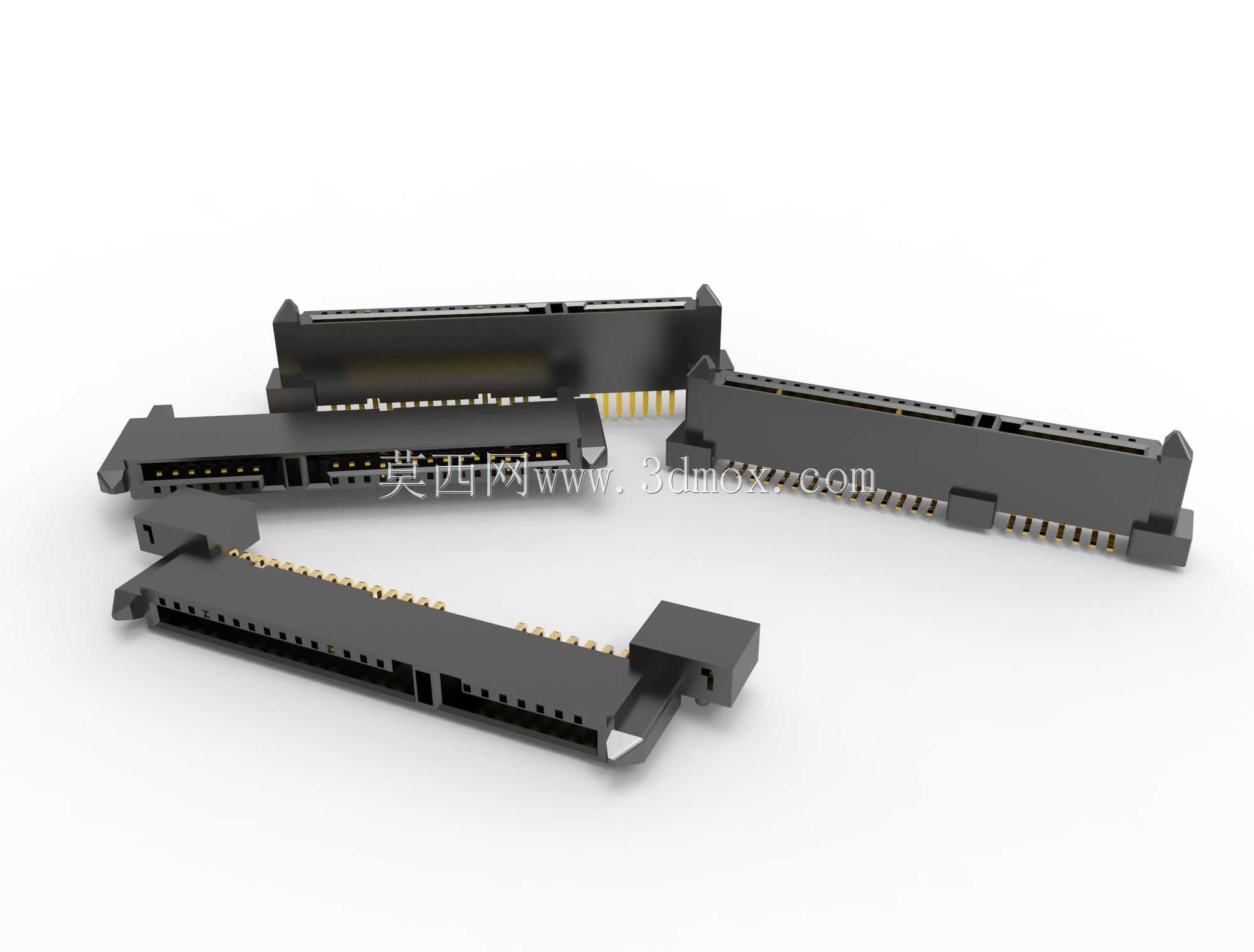

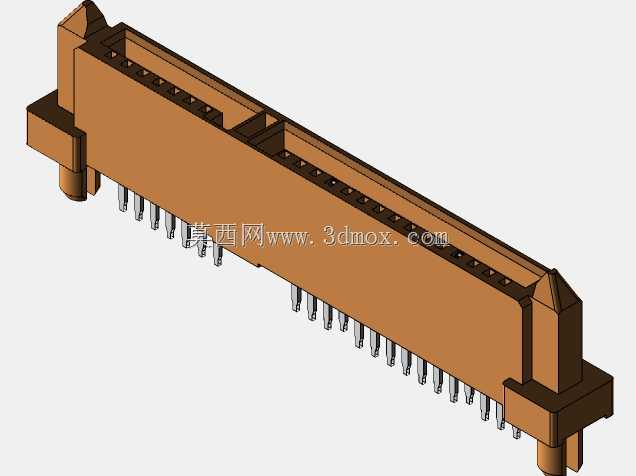

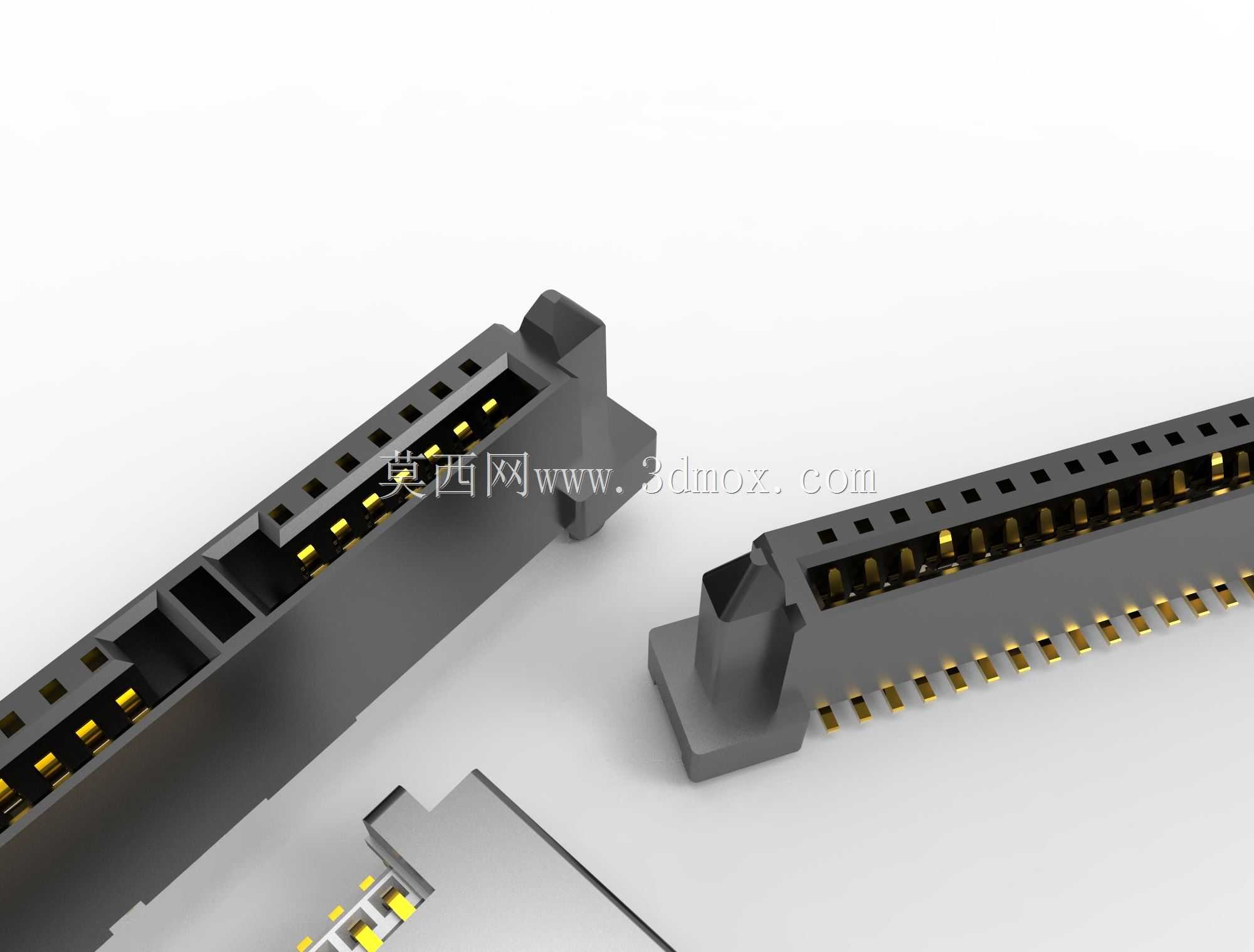

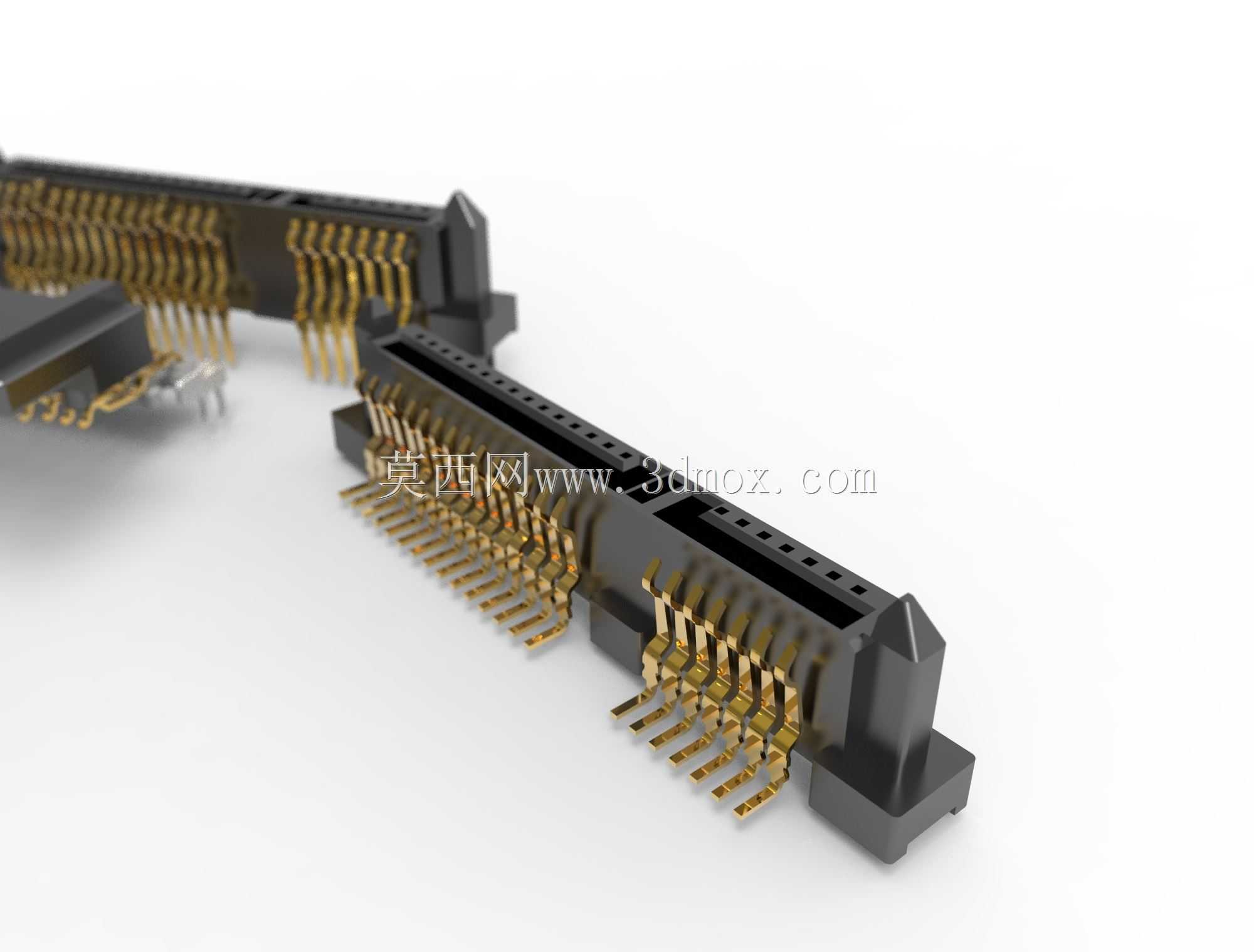

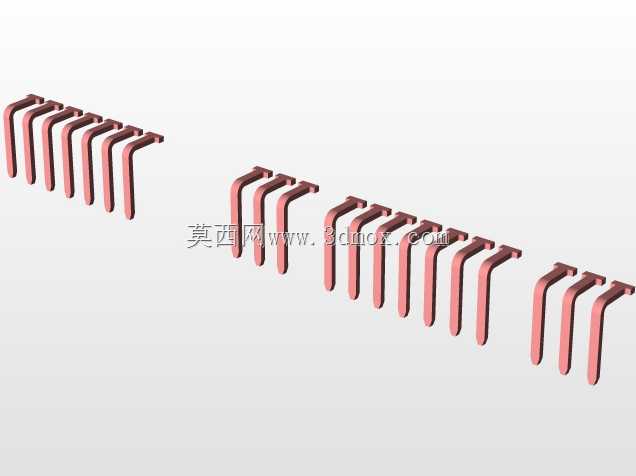

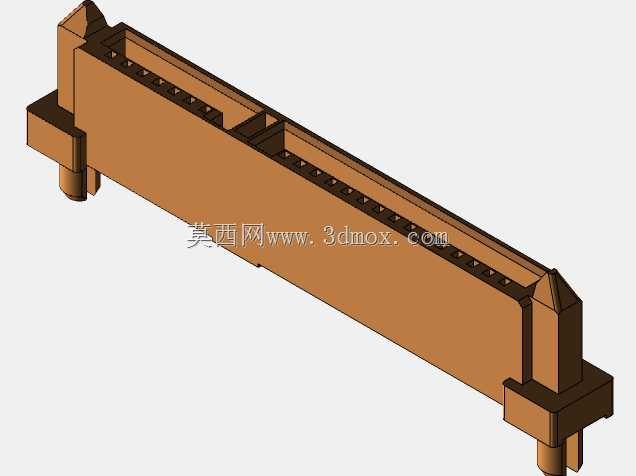

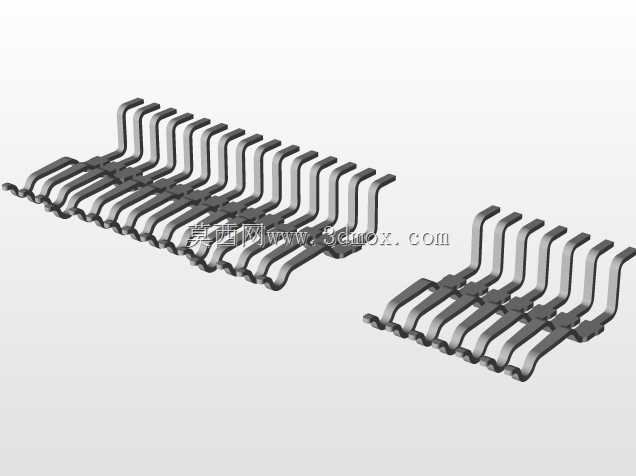

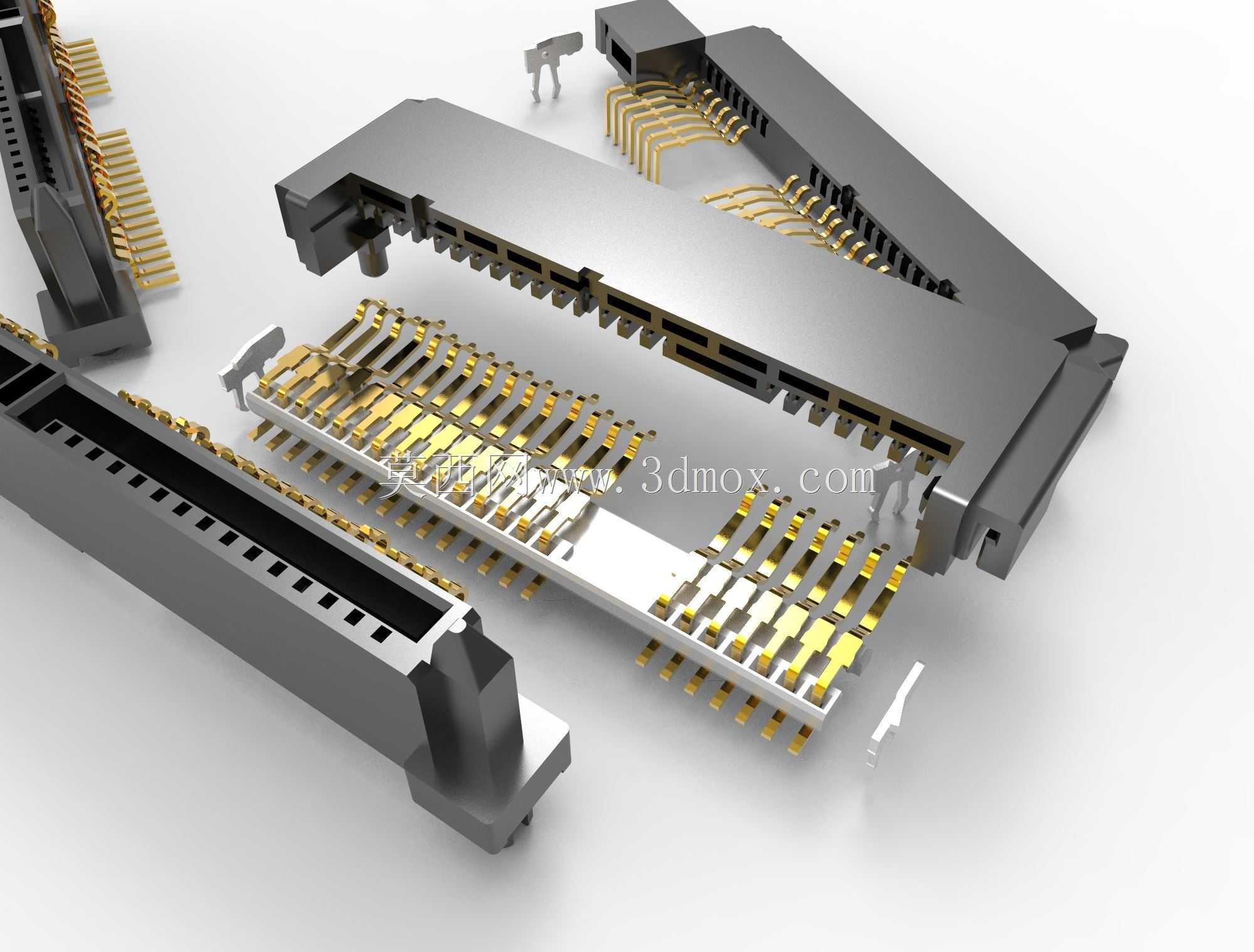

本次呈现的四款SATA公头组合连接器，主要面向台式计算机、服务器、工业存储设备、嵌入式工控主机等场景的硬盘数据与供电连接需求，作为存储介质与主板之间的信号传输载体，承担着高速串行数据传输、稳定供电导通的核心作用，可适配2.5英寸、3.5英寸SATA接口机械硬盘、固态硬盘的连接使用，覆盖消费级电子、工业控制、数据存储等多个领域的硬件装配需求。四款产品分别对应不同的安装场景：带间隔接螺距的低高度版本，适用于机箱内部空间局促、需要压低接插件整体高度的薄型设备装配场景，可有效规避周边电容、电阻等元器件的干涉问题；垂直贴片版本采用表面贴装工艺，适配自动化SMT贴片生产线的批量焊接需求，焊接后接插件与PCB板呈垂直排布，适合硬盘侧插式安装的设备结构；垂直过板版本采用引脚穿过PCB板后焊接的设计，连接强度更高，抗震动性能优异，适用于工业工控、车载存储等存在震动冲击的使用场景；水槽板版本带有定位导向水槽结构，插接时可实现盲插导向，避免插针弯折损坏，同时提升接插件与PCB板的结合牢固度。设计过程中严格遵循SATA协议的接口规范，公头端的金手指排布、接触片间距完全符合标准尺寸要求，保证与标准SATA母座的互配兼容性，接触弹片采用镀金工艺设计，降低接触电阻，减少长期使用后的氧化接触不良问题，提升信号传输的稳定性。外壳采用耐高温绝缘工程塑料材质，可耐受波峰焊、回流焊的高温环境，不会在焊接过程中出现变形、融化问题。安装边界方面，四款接插件的引脚间距统一为标准SATA接口间距，贴片版本的焊盘尺寸、过板版本的引脚孔径均匹配行业通用PCB设计规范，低高度版本的整体接插高度比常规SATA公头压缩近三分之一，可适配厚度更小的紧凑型设备机箱；垂直版本的插接方向与PCB板垂直，预留的硬盘插拔空间符合标准硬盘安装的尺寸要求，不会出现硬盘安装后与周边部件磕碰的问题；水槽板版本的定位水槽与PCB板上的定位凸台匹配，装配时可快速定位，提升生产装配效率，同时水槽结构可分散焊接时的应力，避免长期使用后接插件出现脱焊松动问题。所有结构的卡扣位置、插拔手感均经过优化，插拔力控制在标准范围内，既保证连接后不会出现松脱，也避免插拔力过大导致的接口损坏。
