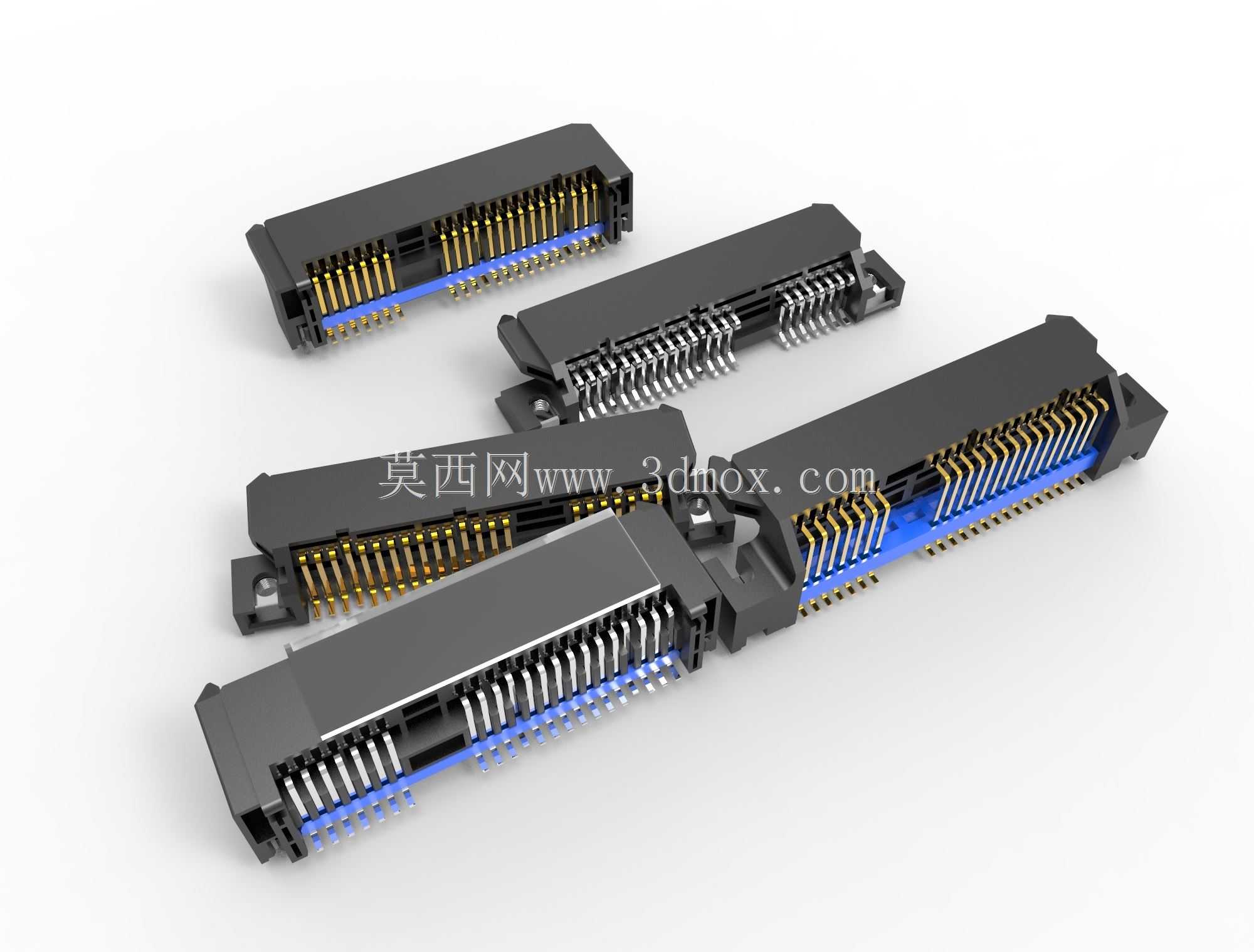

五款倒置式SATA公头组合连接器结构设计

在消费电子与工业存储设备的内部连接场景中，SATA接口作为存储介质与主板间数据传输、供电衔接的核心部件，其结构适配性直接决定了设备内部走线的合理性、组装效率与长期运行的连接稳定性。常规同向排布的SATA公头在狭小机箱、紧凑型存储服务器、嵌入式工控设备内部，往往会因为走线方向受限出现线缆弯折半径不足、接插件与周边散热片或电容元件干涉的问题，而本次设计的五款不同结构的SATA公头组合插头，正是针对这类空间受限的安装场景开发的倒置式接插方案。

从实际用途来看，这组接插件覆盖了倒置、侧置、高低位错置等多种安装姿态，可适配不同内部布局的存储设备连接需求，既可以用于台式机硬盘、固态硬盘的直连供电与数据传输，也能满足工控主板、磁盘阵列柜内部多硬盘堆叠时的错位接插需求，避免相邻接口的插头互相挤压，提升高密度存储场景下的接口利用率。

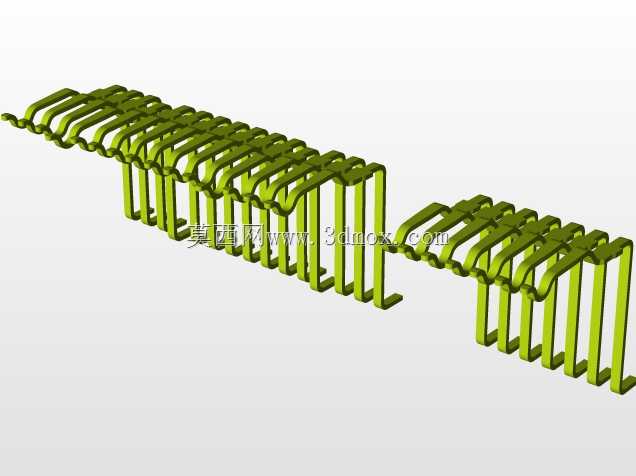

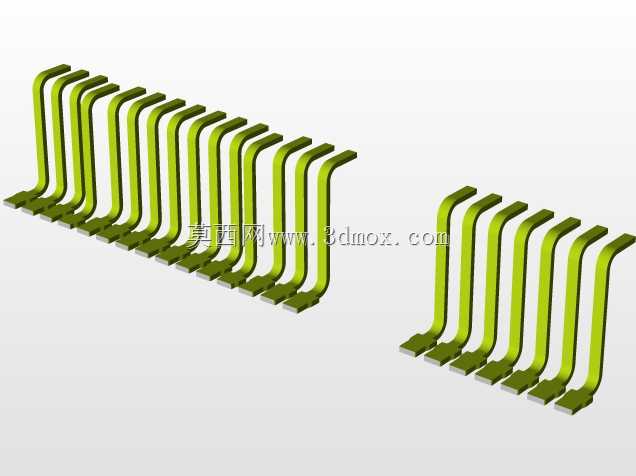

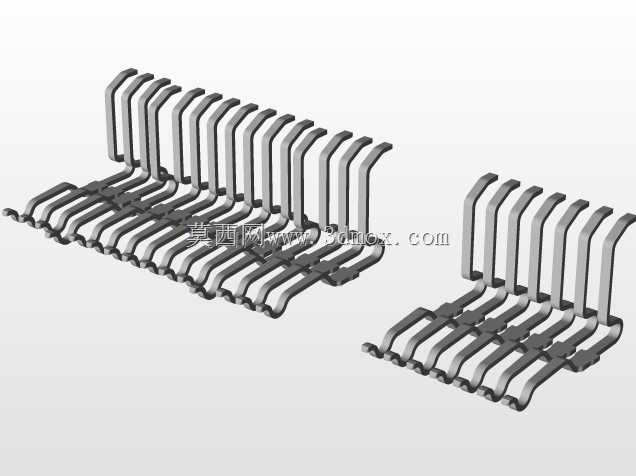

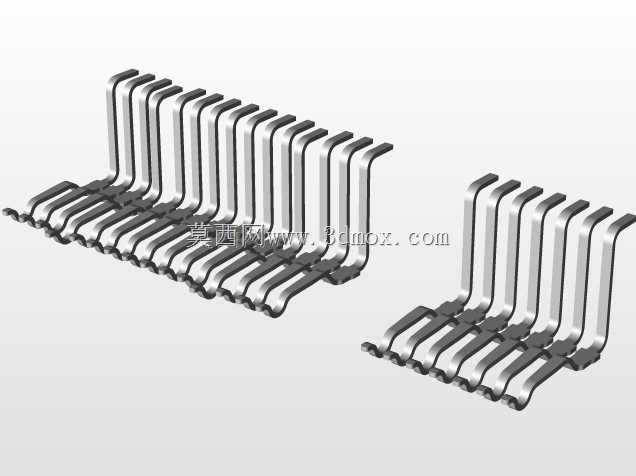

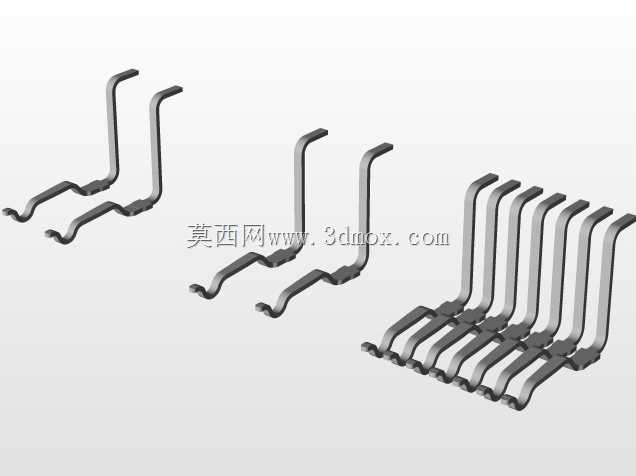

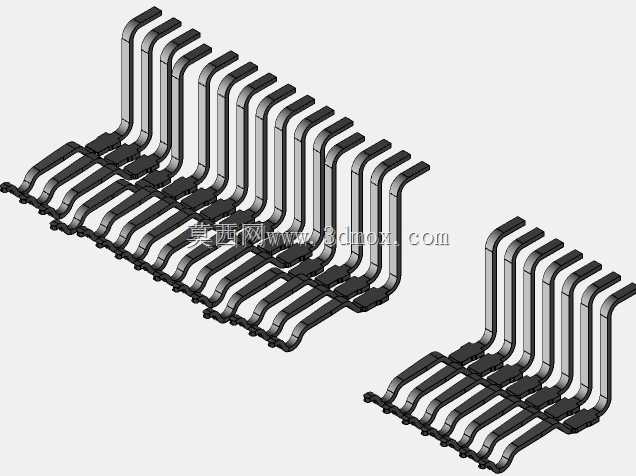

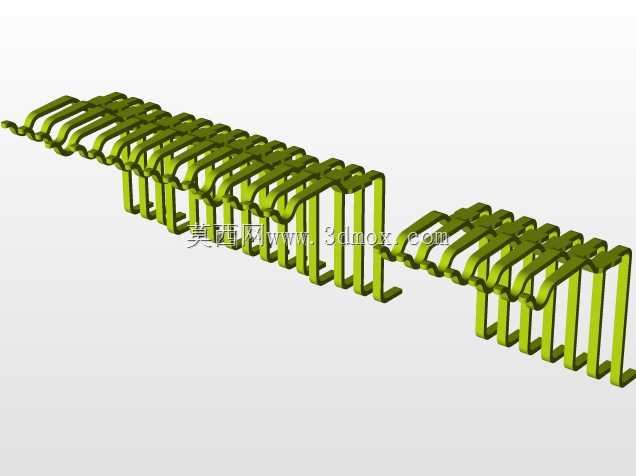

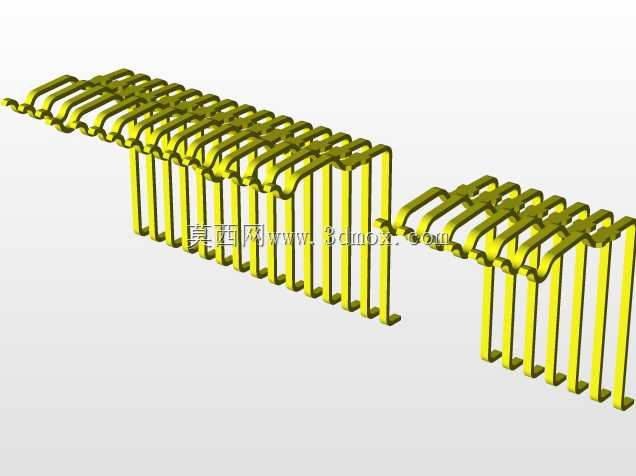

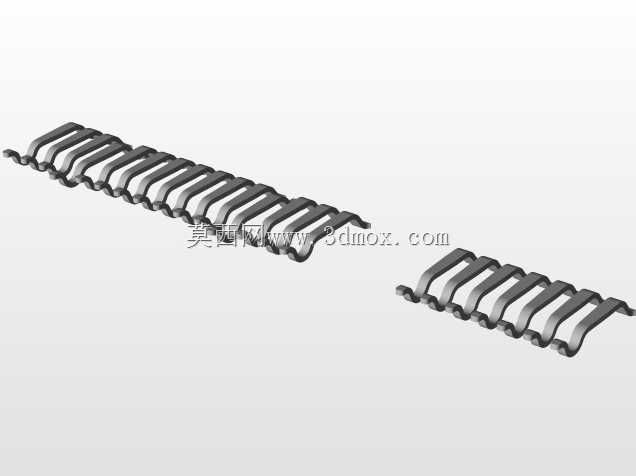

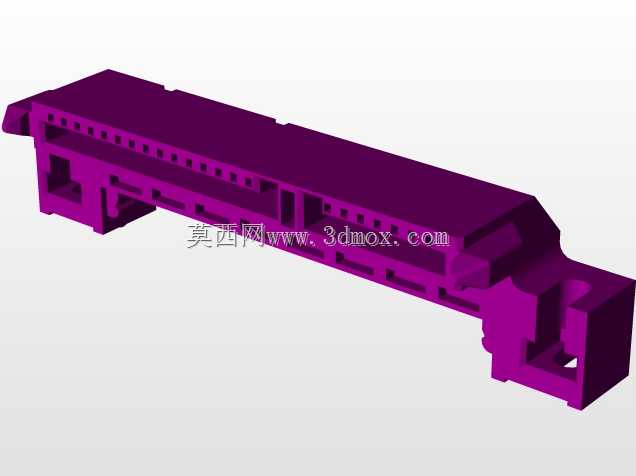

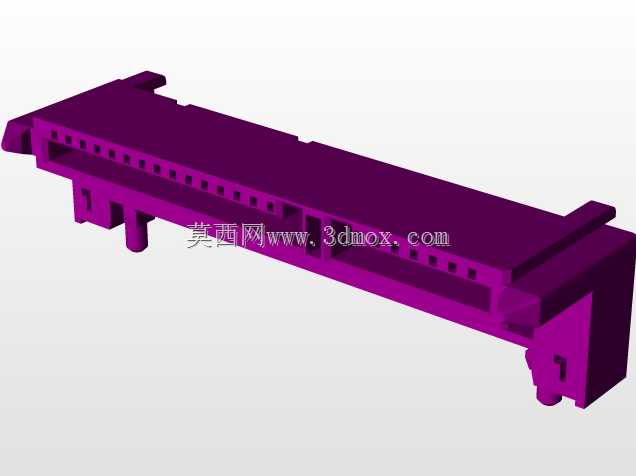

在功能特性上，该系列插头严格遵循SATA接口的电气规范，接插端的金手指排布、接触弹片的弹性参数均经过匹配验证，保证数据传输过程中的信号完整性，同时外壳采用高强度阻燃工程塑料注塑成型，金属屏蔽层与接口接地端可靠连通，可有效阻隔外部电磁干扰对高速存储信号的影响，接插卡扣的阻尼经过调校，既可以保证插头插入后不会因为设备运行振动出现松脱，也能在维护拆卸时无需过大力度即可顺利拔出，不会损伤接口焊盘。

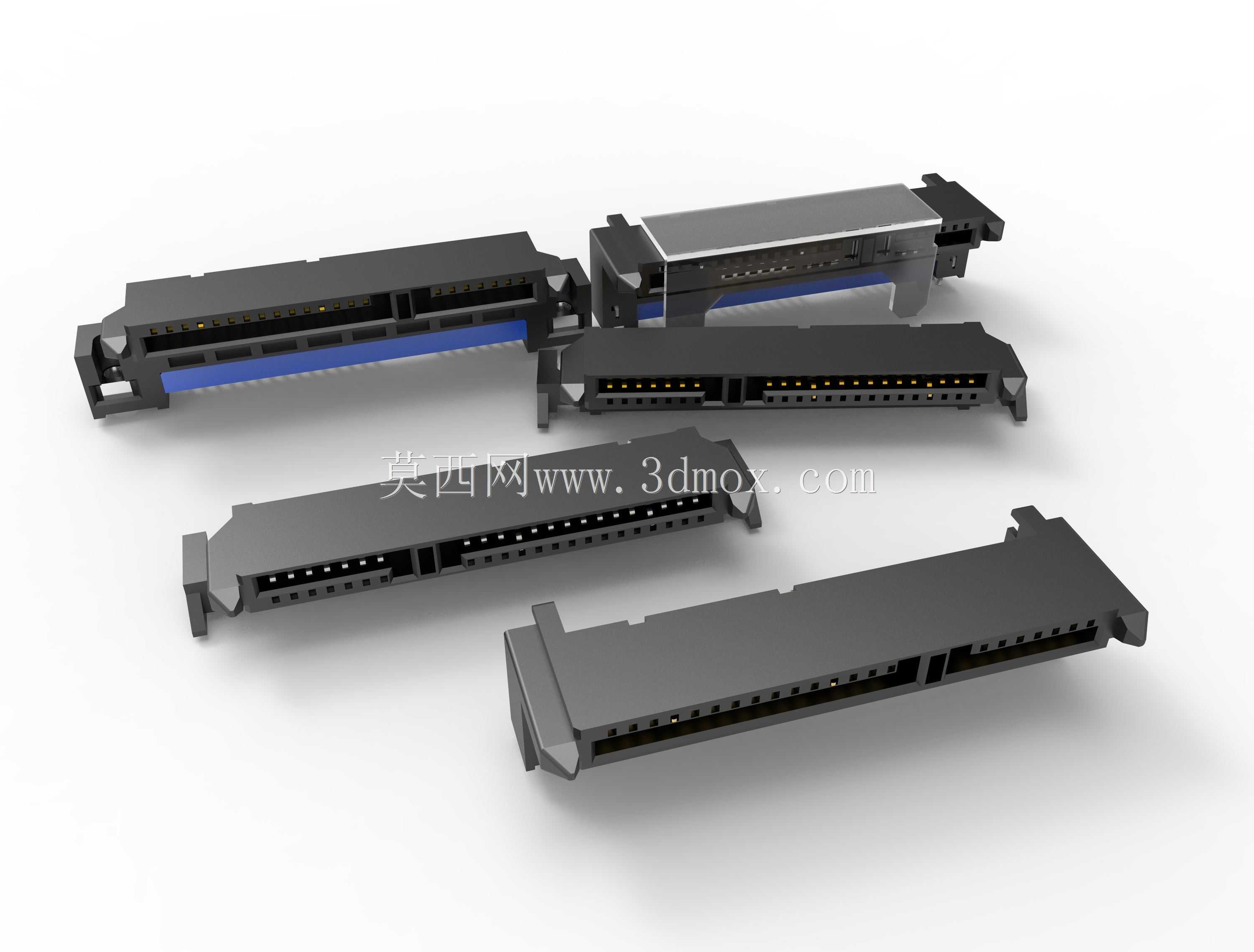

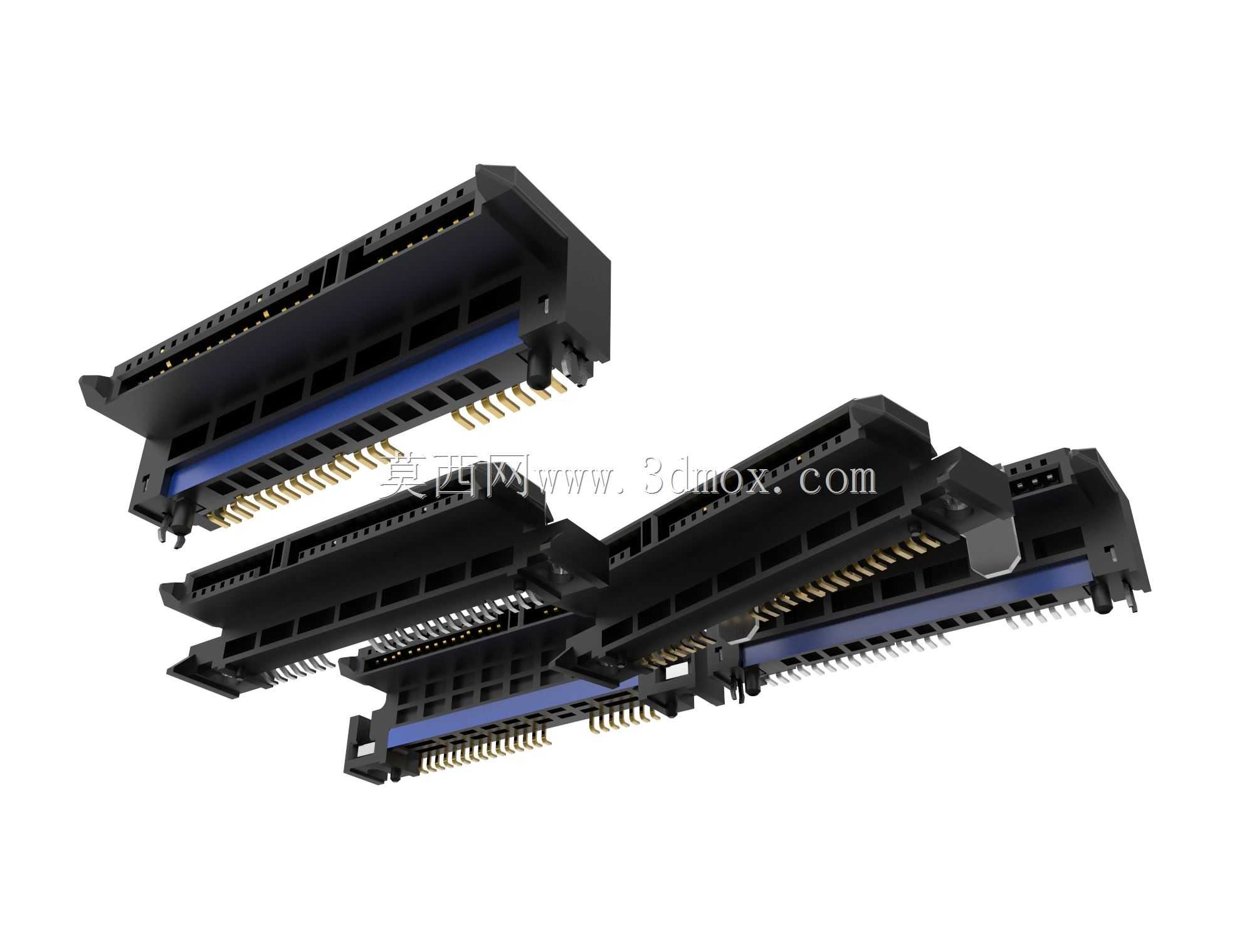

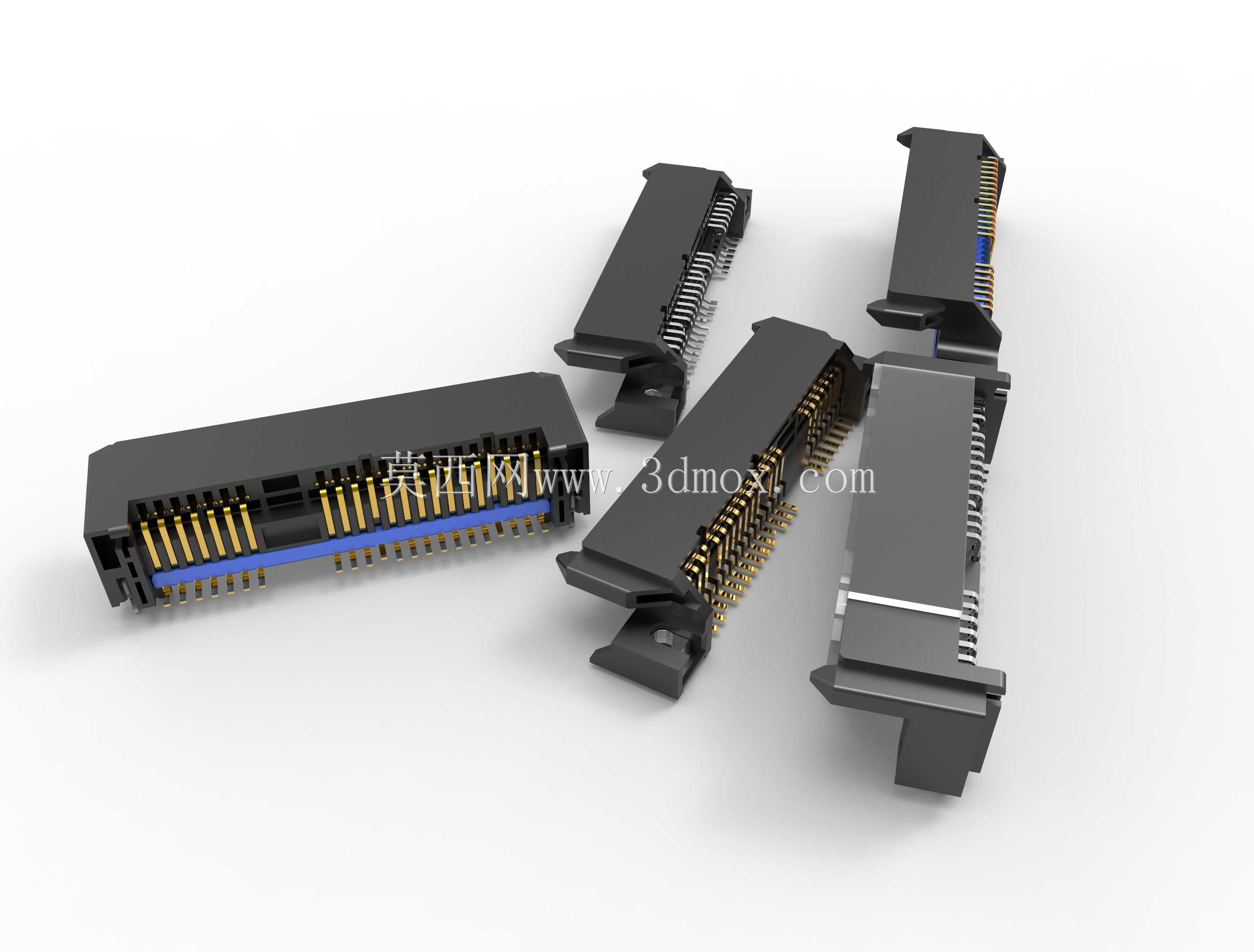

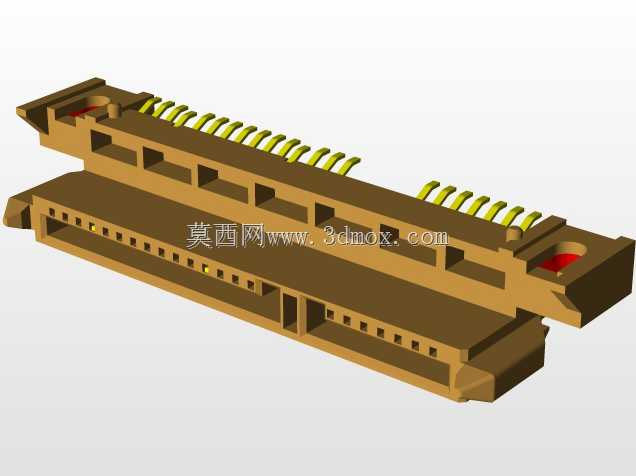

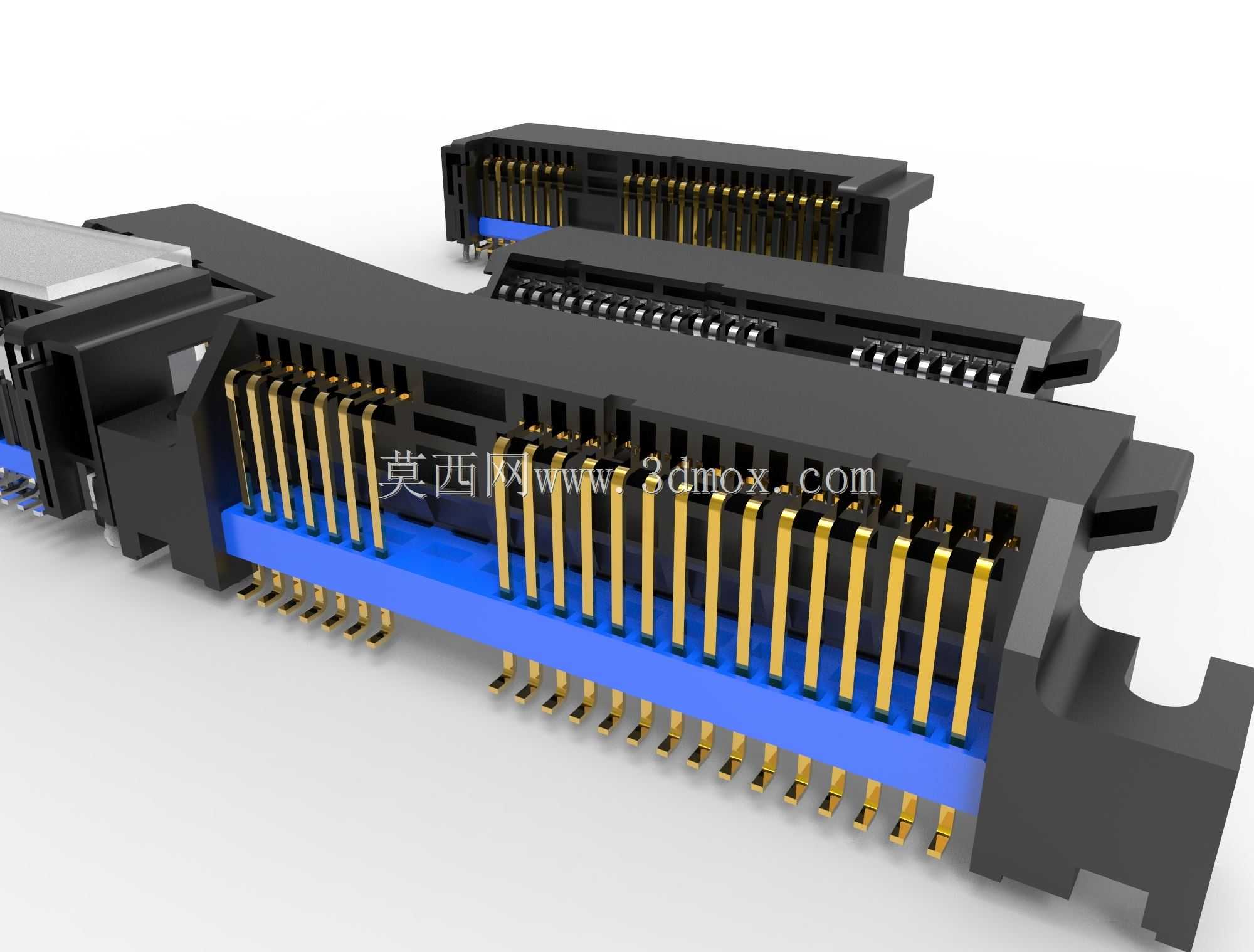

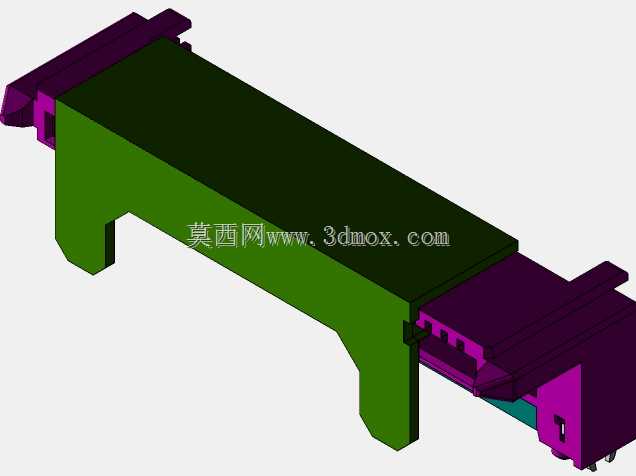

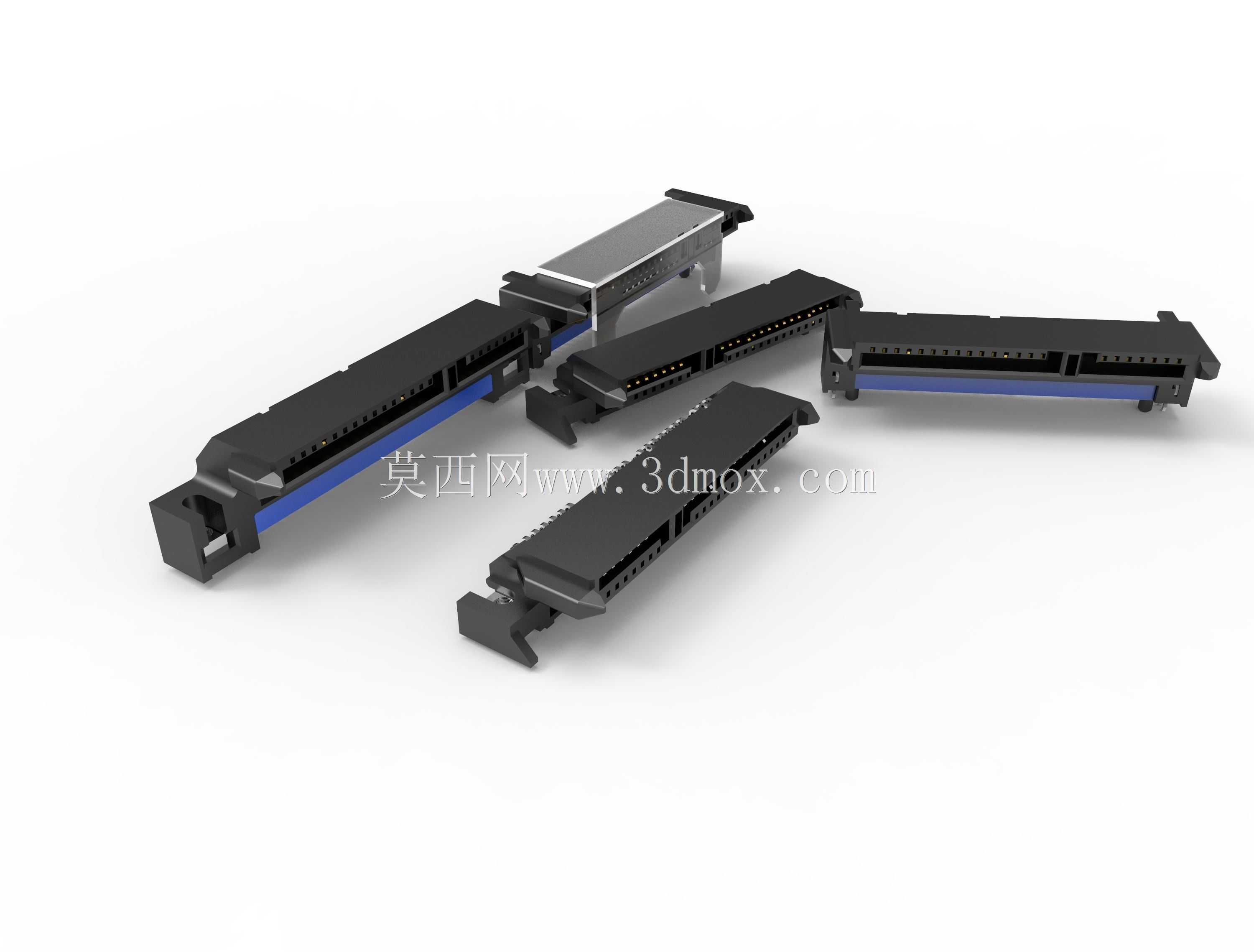

设计思路上，团队针对不同设备的内部空间边界，分别开发了五种差异化结构：倒置款将接口出线方向翻转180度，适配背部走线的机箱结构；侧置款调整了卡扣的朝向，可在横向空间狭窄的场景下侧向插拔；高低位错置款将接口的安装高度做了梯度区分，适配多层硬盘堆叠时的分层接插需求；高位款提升了接口的整体安装高度，可避开主板表面高度较高的电容或散热元件；带螺纹款则在接口两侧增加了固定螺柱，可通过螺丝将插头牢牢固定在设备面板或支架上，适用于振动较强的工业车载存储场景。

在外形尺寸与安装边界上，该系列插头完全兼容标准SATA公头的接插端尺寸，接插深度与标准接口保持一致，不会出现插入过深损伤母座、或插入过浅接触不良的问题，不同结构款的整体外形轮廓根据安装姿态做了针对性优化，最大外轮廓尺寸控制在常规SATA插头的1.2倍以内，不会额外占用过多安装空间，安装孔位、出线口位置均做了防呆设计，组装时无需反复对位即可快速完成插接，大幅提升生产线的组装效率，降低人工组装的错装率。
