台式机主板集成多接口音频插孔组件

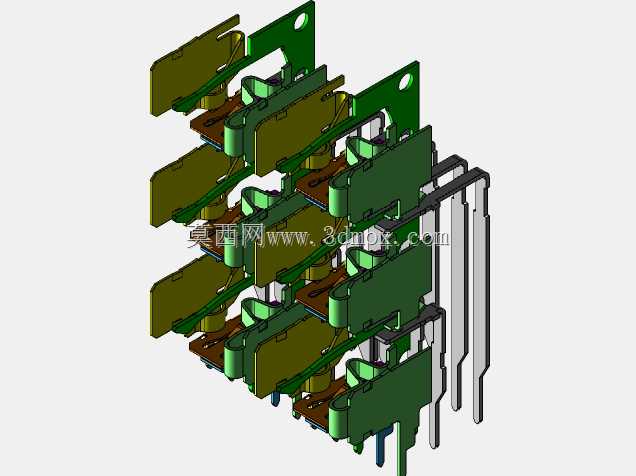

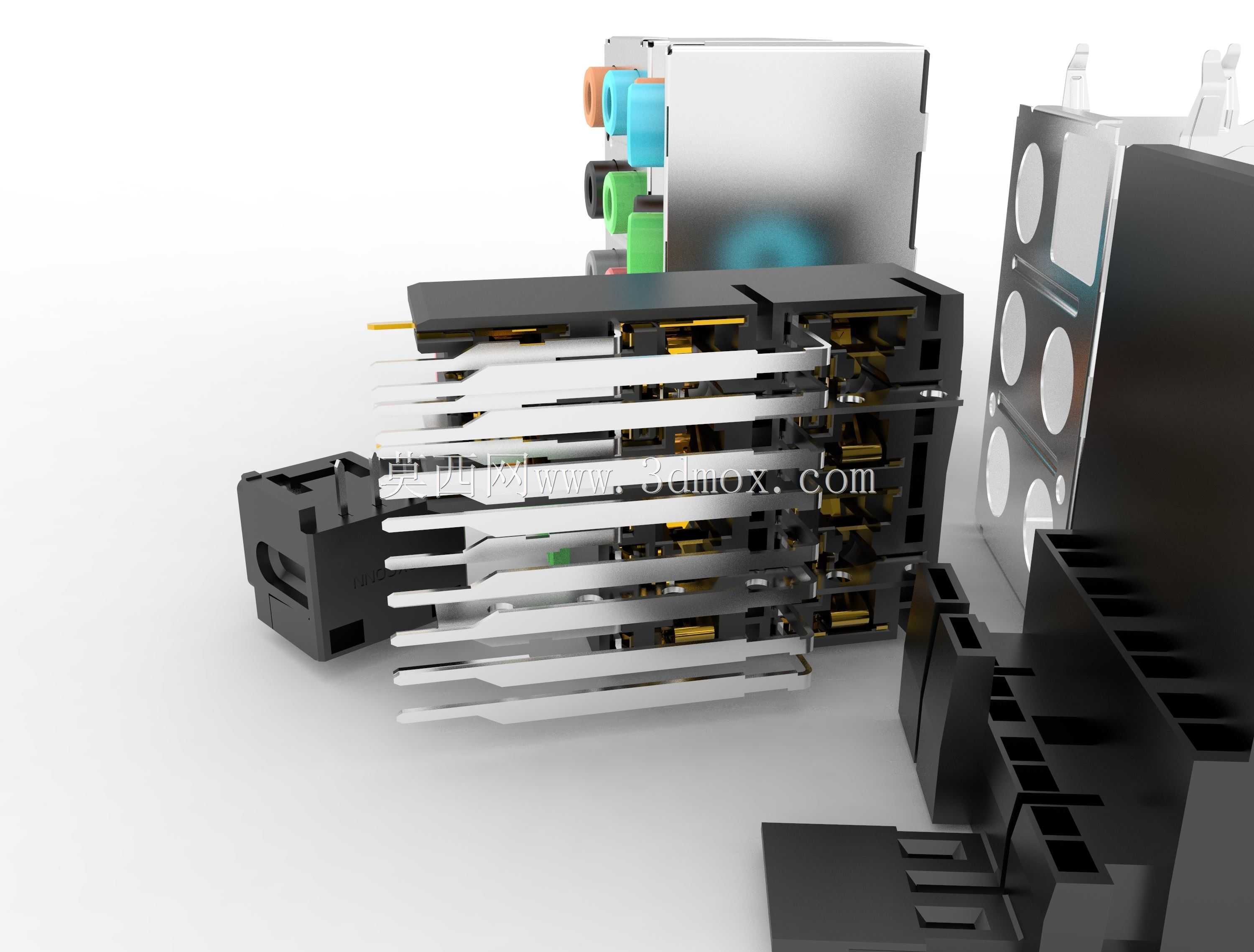

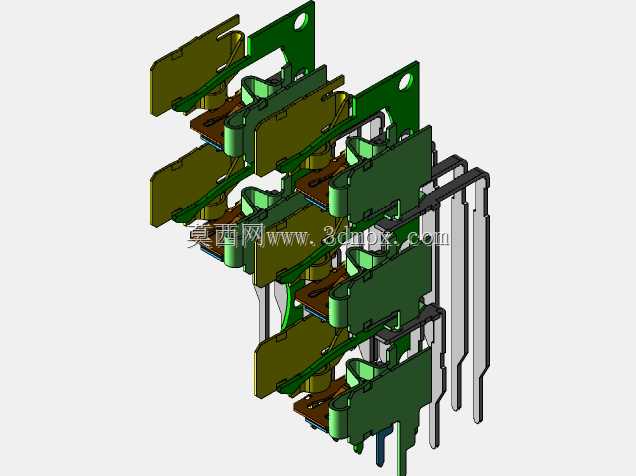

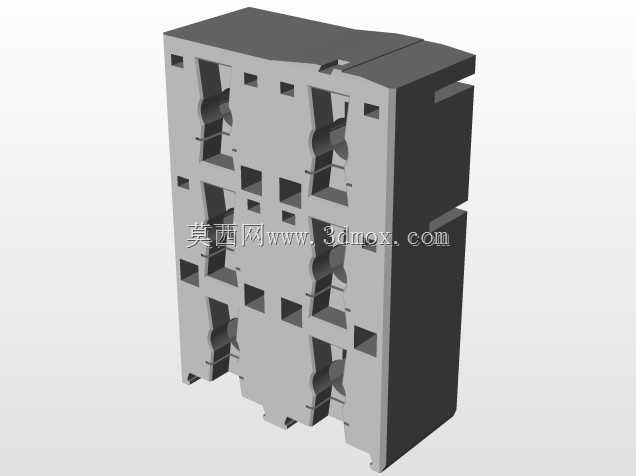

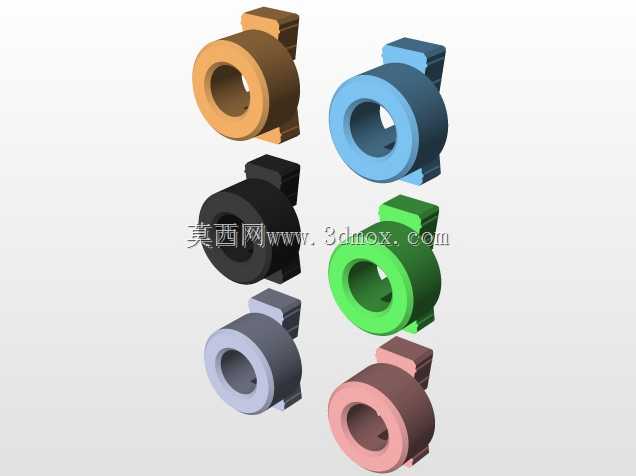

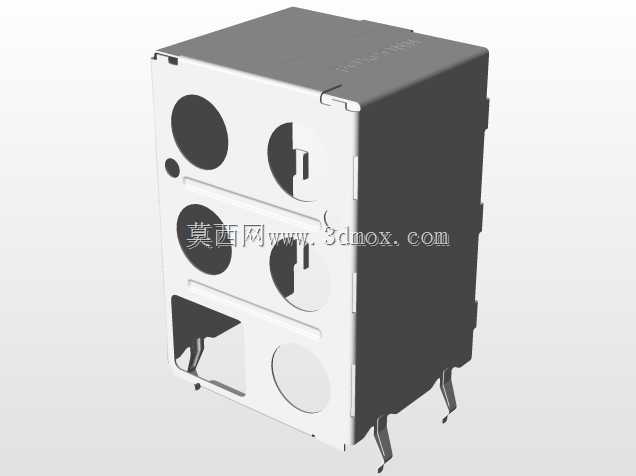

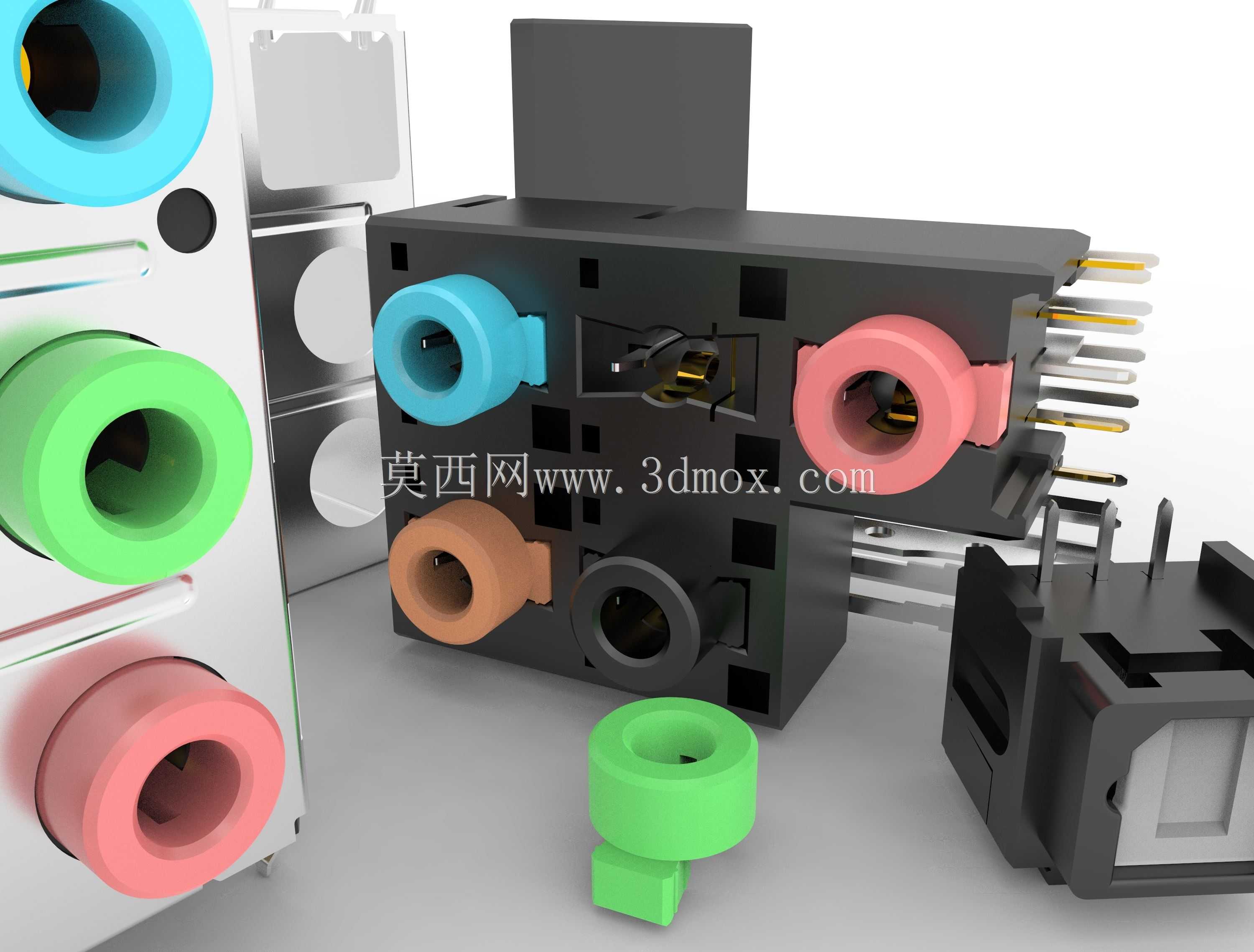

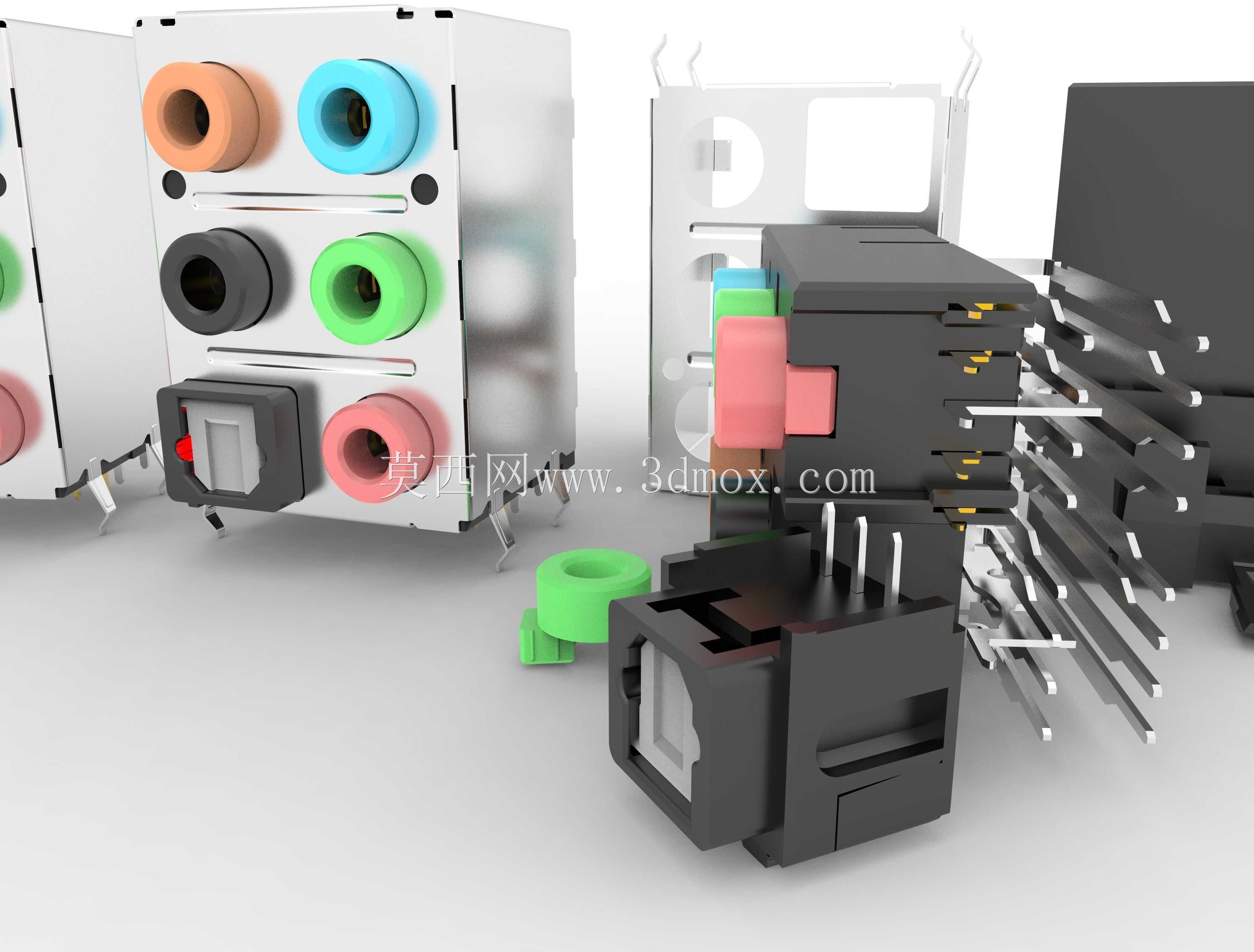

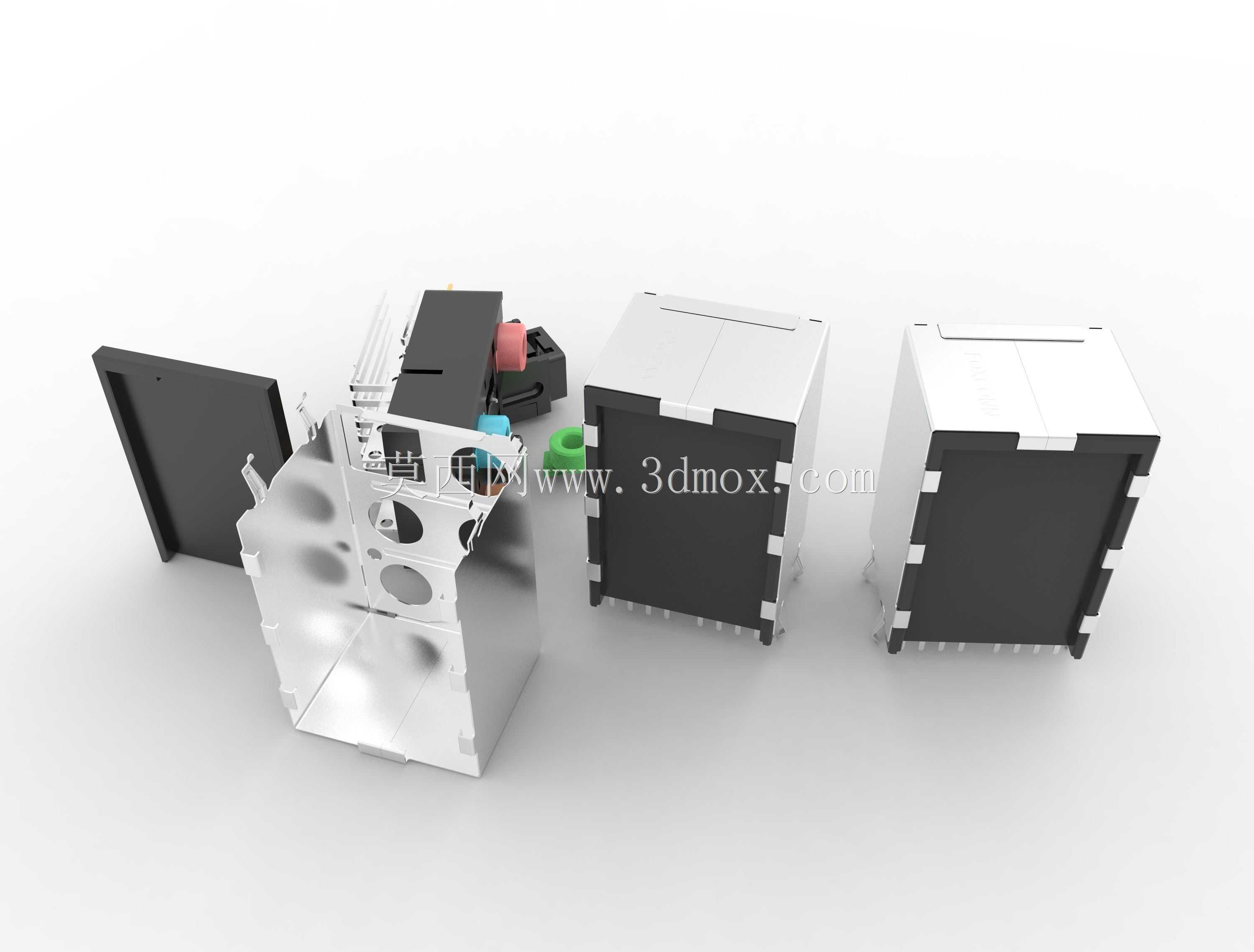

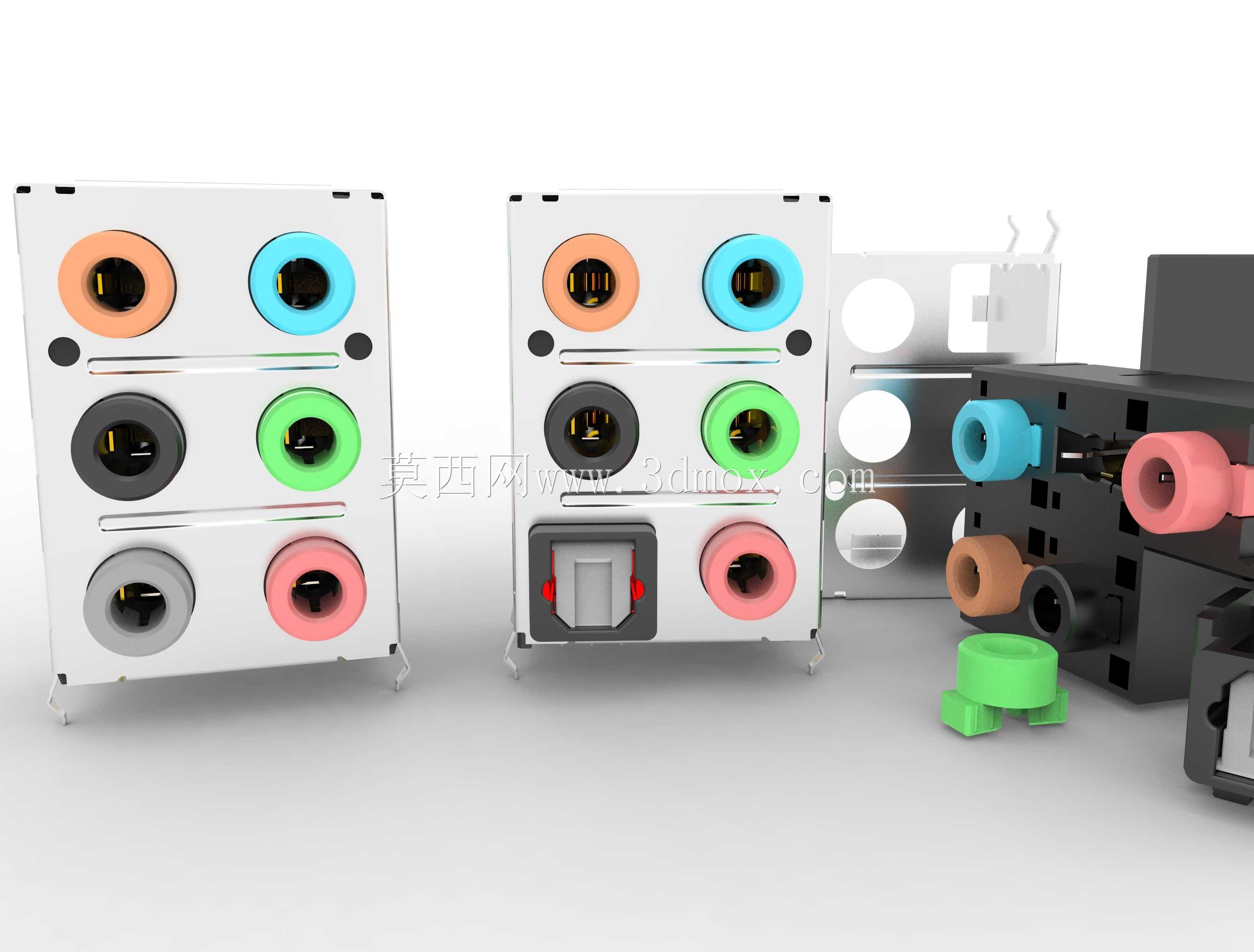

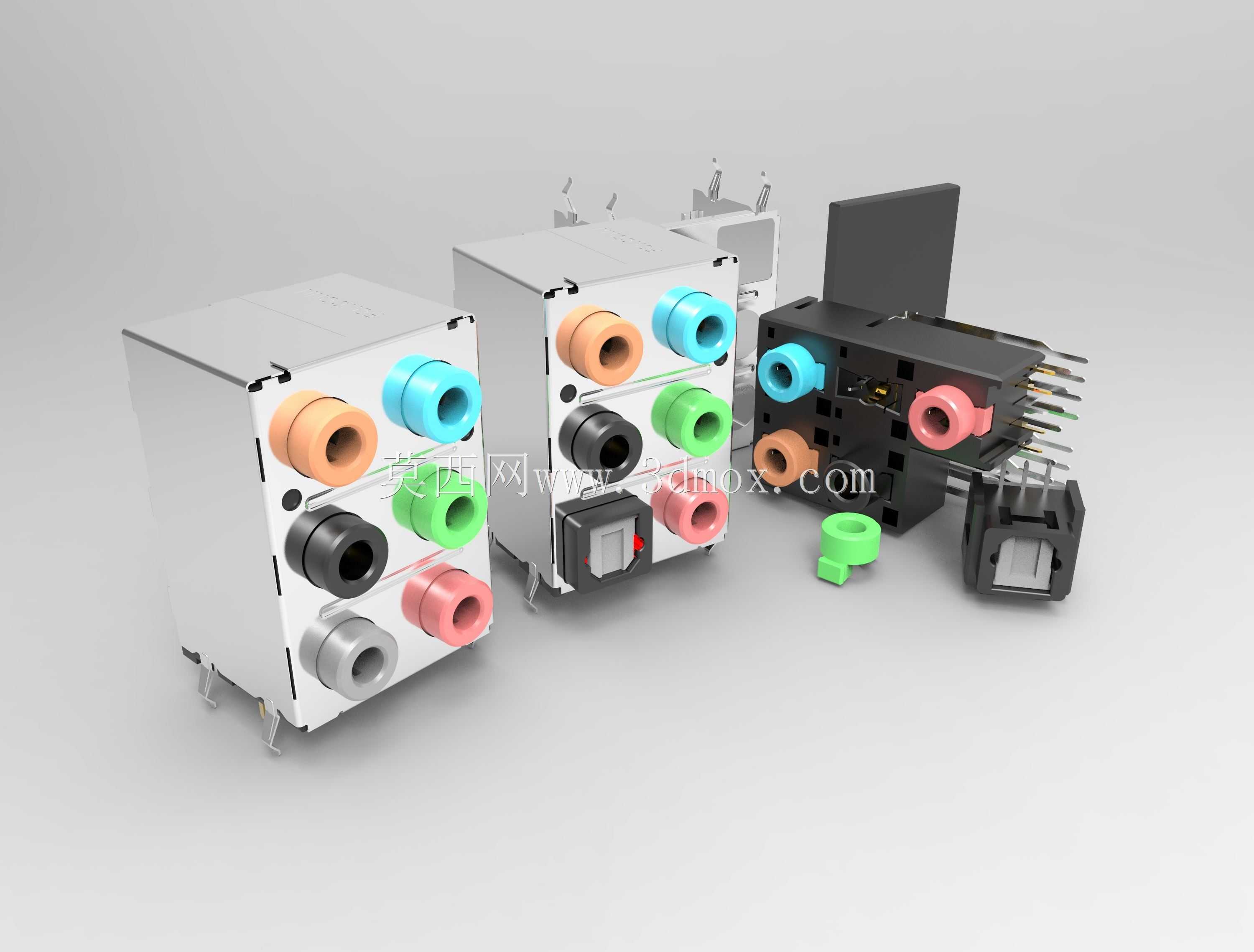

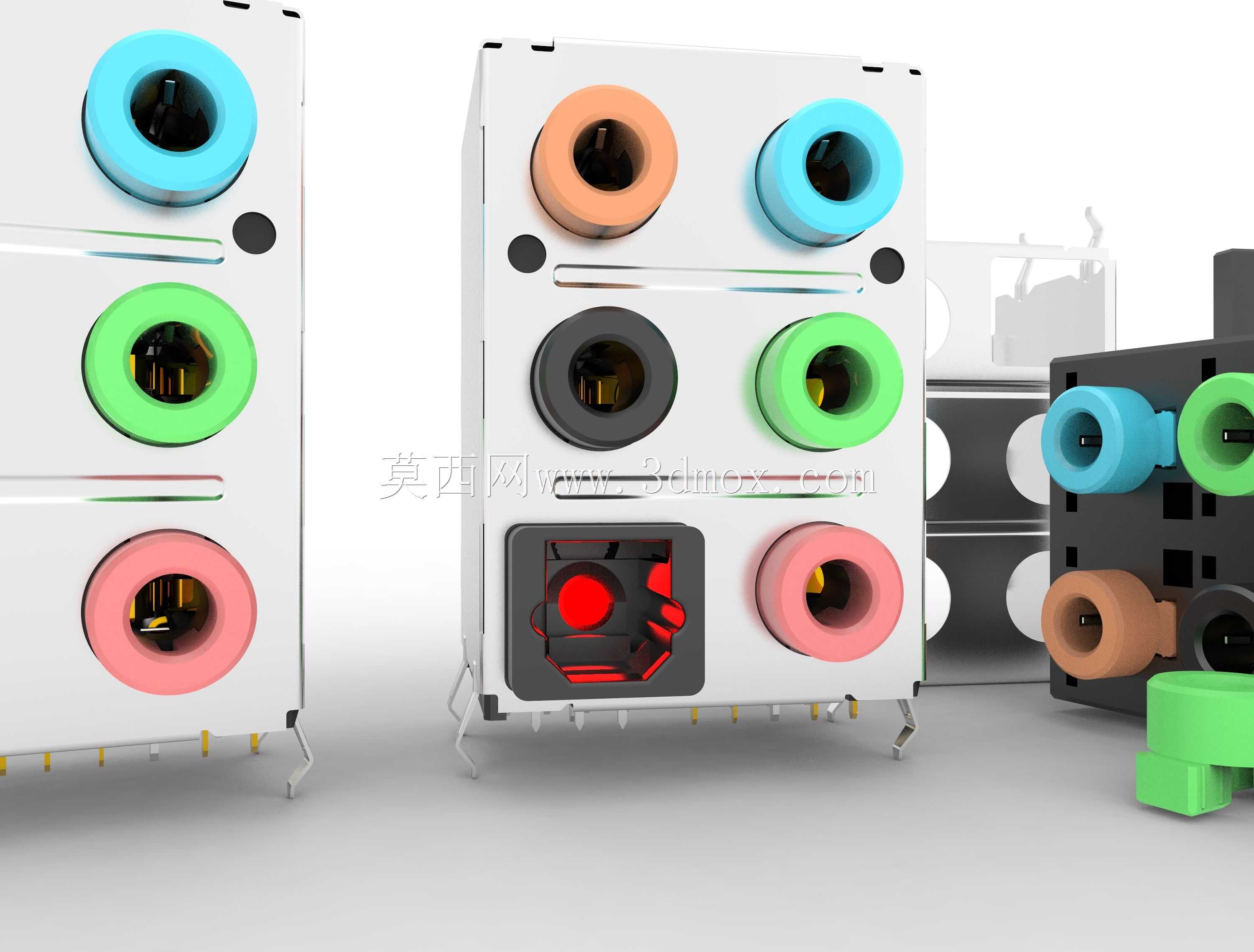

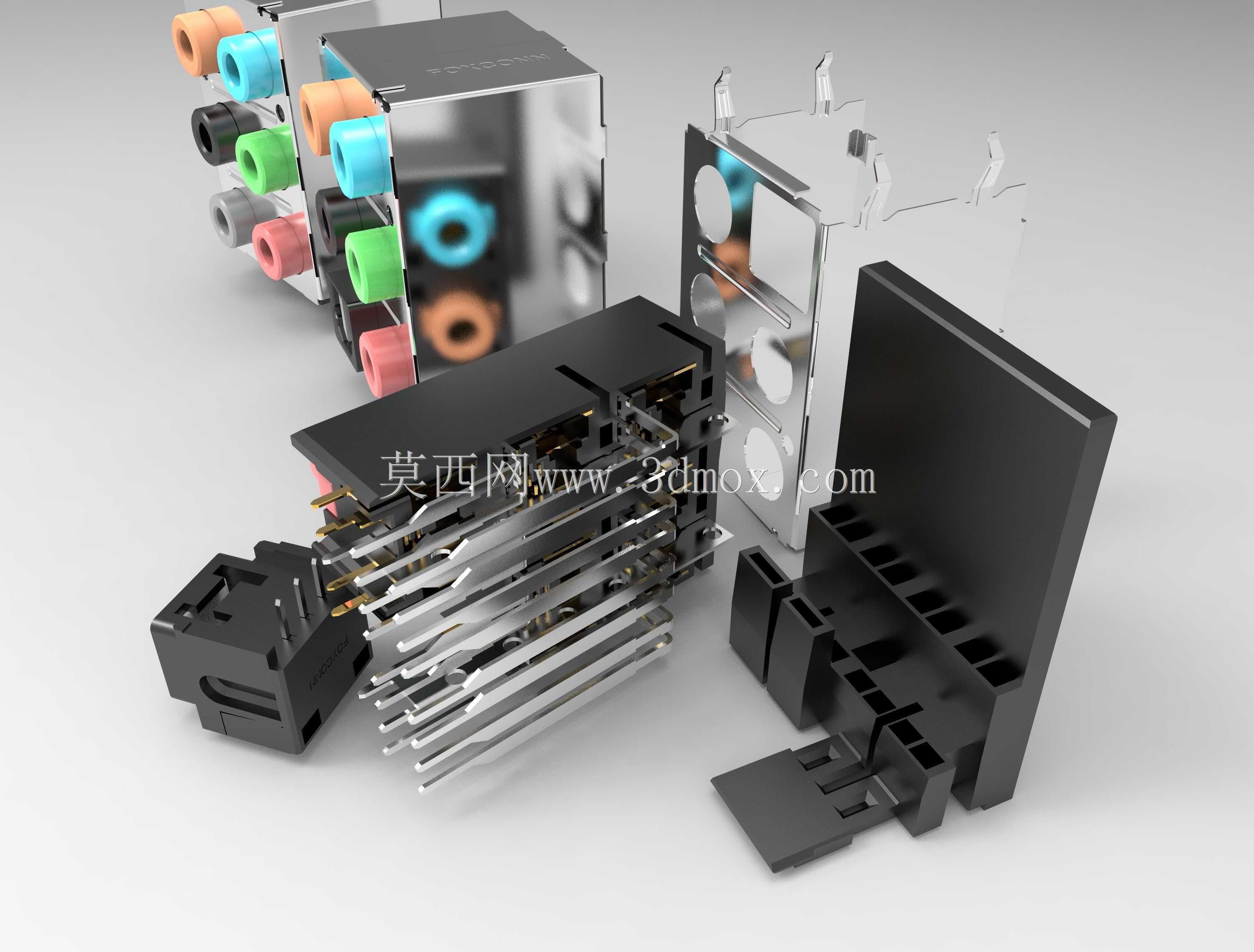

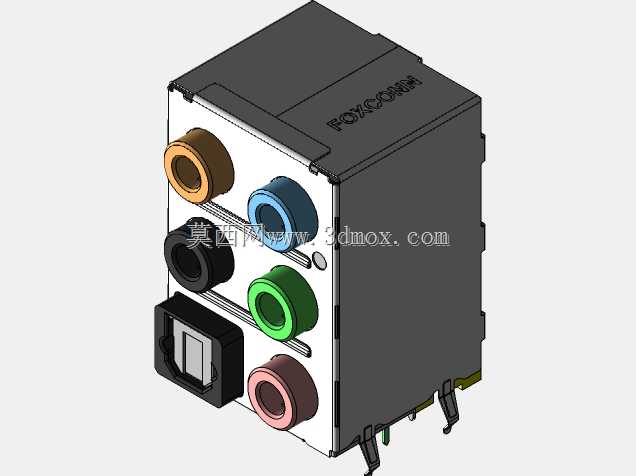

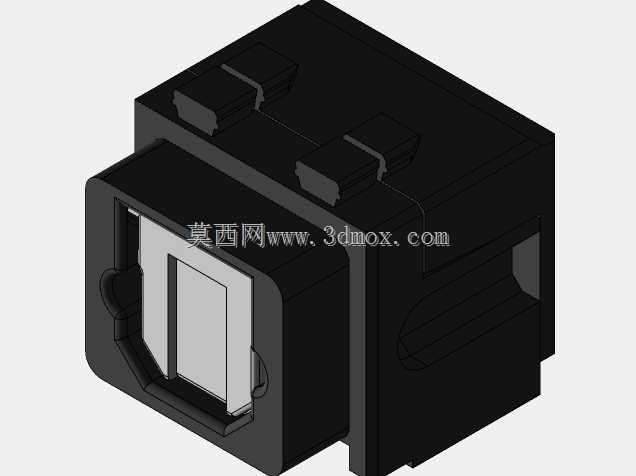

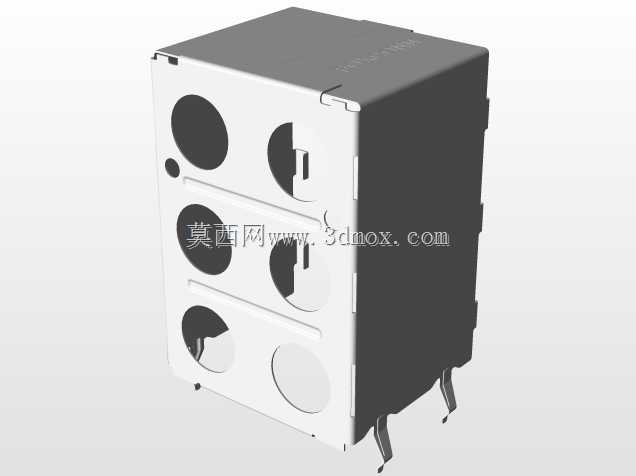

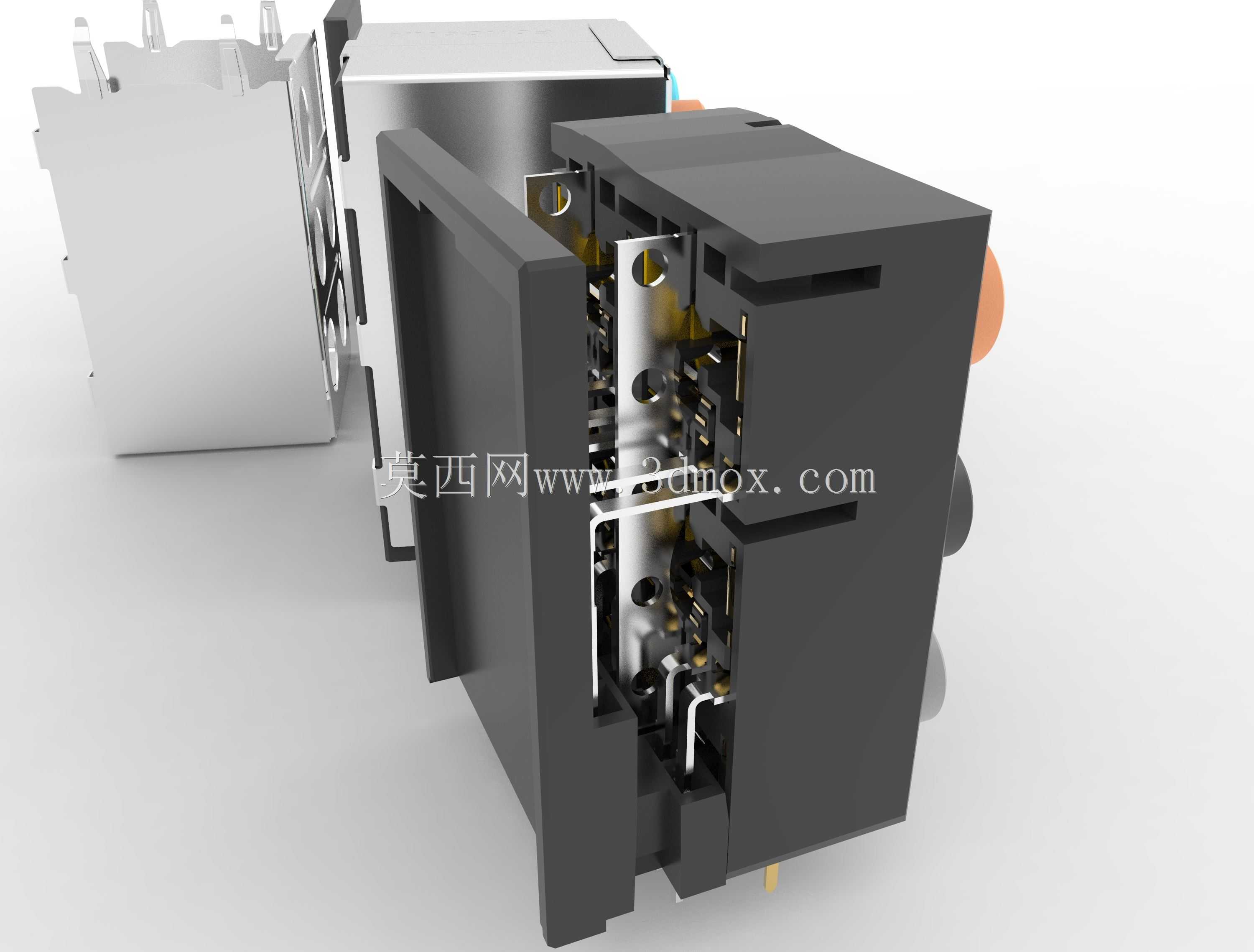

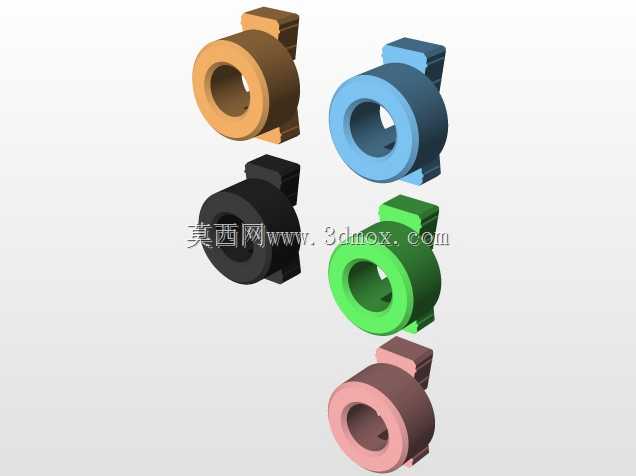

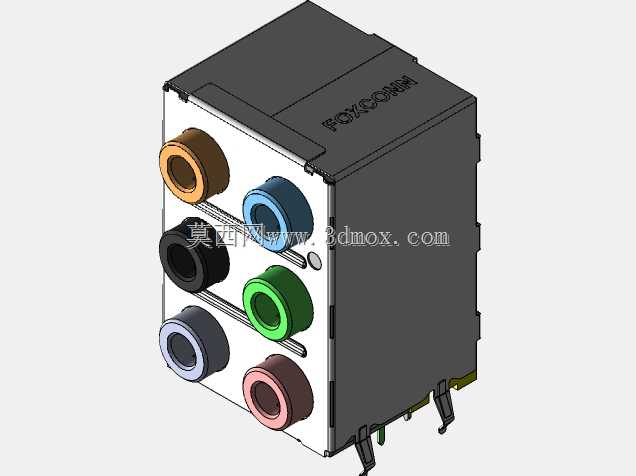

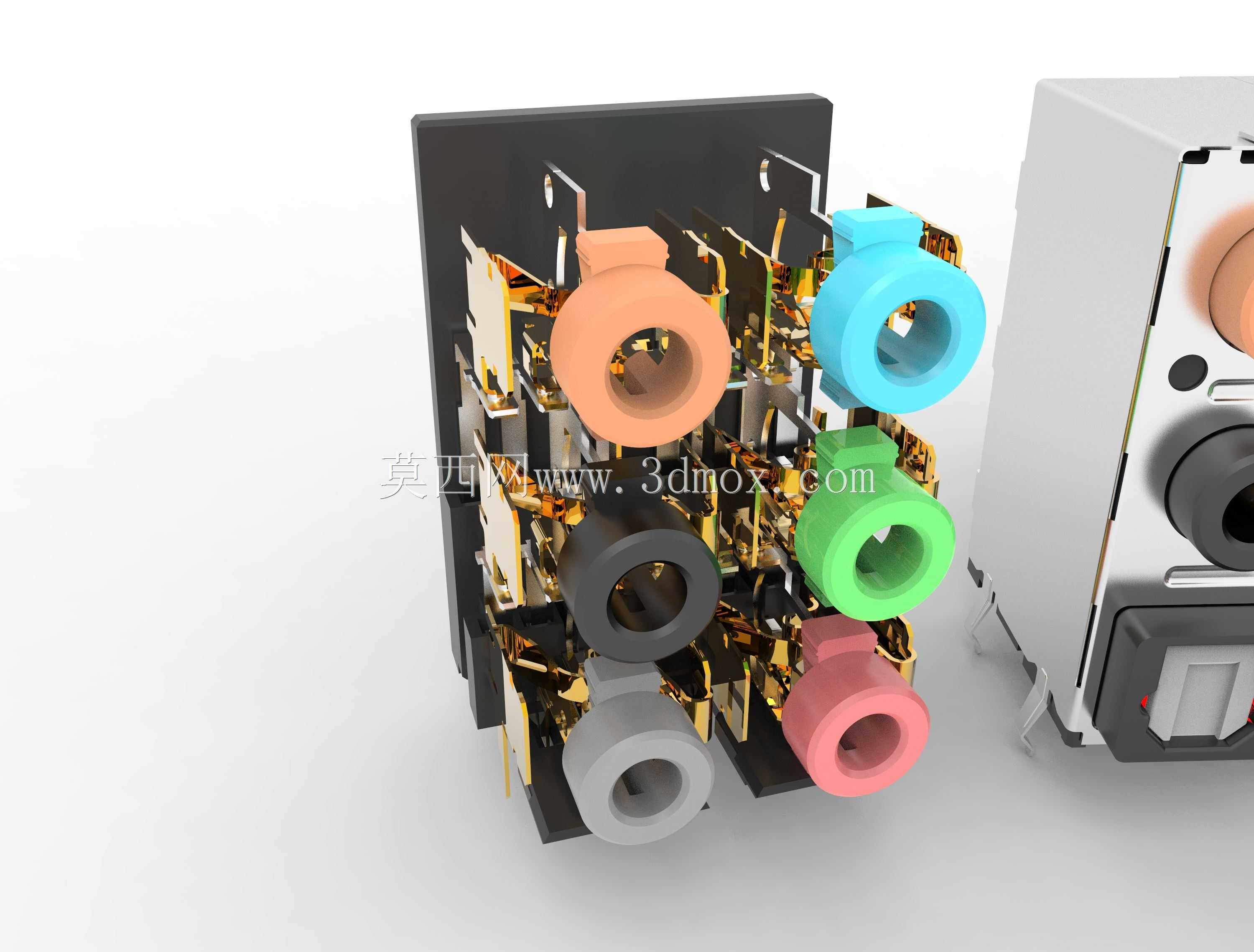

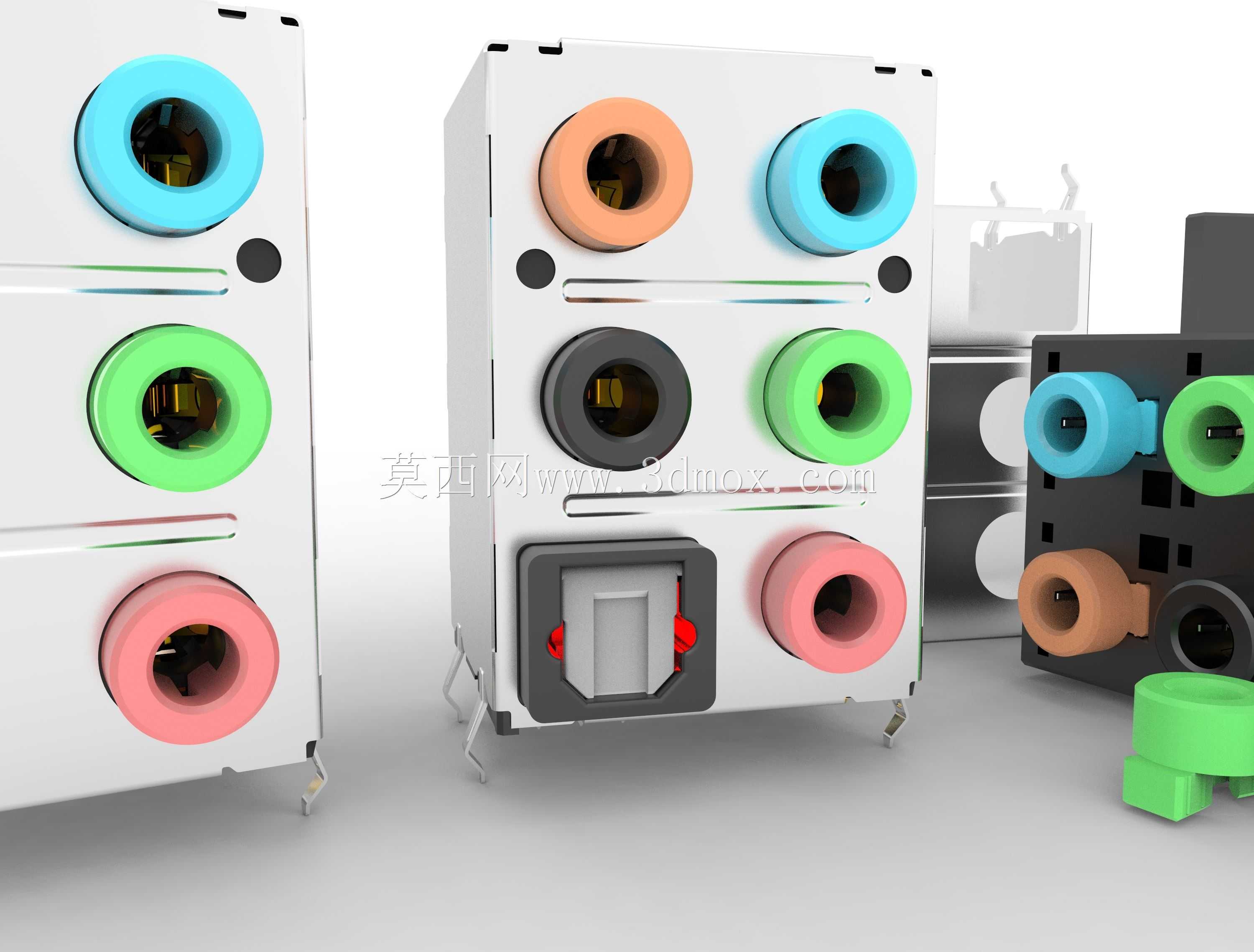

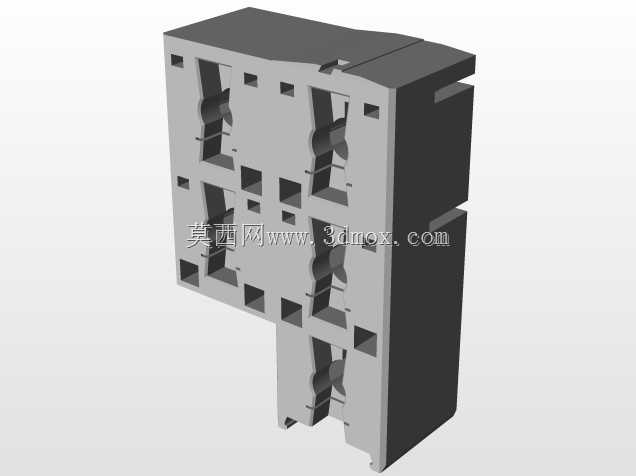

该款音频插孔组件是面向台式计算机主板前置、后置音频接驳场景设计的集成式连接部件，主要承担音频信号输入输出、光纤数字音频传输的核心接驳功能，可同时满足用户接入耳机、麦克风、多声道环绕音响设备以及光纤数字音频线的使用需求，覆盖家用办公、电竞娱乐、专业音频轻度创作等多类电脑使用场景的接驳需要。组件采用多端口集成化的设计思路，将3.5毫米规格的模拟音频插孔与POF光纤音频接口整合在同一金属屏蔽壳体内，既减少了主板上的安装占用空间，也通过一体化的金属屏蔽结构降低了机箱内部电磁信号对音频传输的干扰，保障音频信号传输的稳定性。不同功能的插孔采用行业通用的色彩区分设计，橙色对应中置/低音声道、蓝色对应线性输入、绿色对应前置音频输出、粉色对应麦克风输入、黑色对应后置环绕输出、灰色对应侧置环绕输出，用户无需查阅说明书即可通过颜色快速识别接口功能，降低错接概率。组件的安装边界完全匹配台式机主板标准IO接口的开孔尺寸，引脚排布符合主板电路的常规焊盘布局，可直接通过波峰焊工艺固定在主板对应位置，外壳的固定卡扣与主板定位孔精准适配，安装后结构稳固，不会因日常频繁插拔接口出现松动移位的情况。插孔内部采用弹性接触铜片结构，经过多次插拔寿命测试，接触件的抗氧化性能优异，长期使用也不会出现接触不良、信号断续的问题；光纤接口内置防尘挡片，未接入光纤线缆时挡片自动闭合，可阻挡灰尘进入接口内部影响光信号传输效率。组件的外壳采用阻燃工程塑料与镀锌钢板结合的材质，钢板部分提供电磁屏蔽与结构支撑，塑料部分实现接口之间的绝缘隔离，避免不同声道信号之间出现串扰问题，整体结构紧凑，布局合理，在有限的安装空间内实现了全功能音频接驳能力，完全适配常规ATX、M-ATX、ITX等各类规格的台式电脑主板使用需求。
