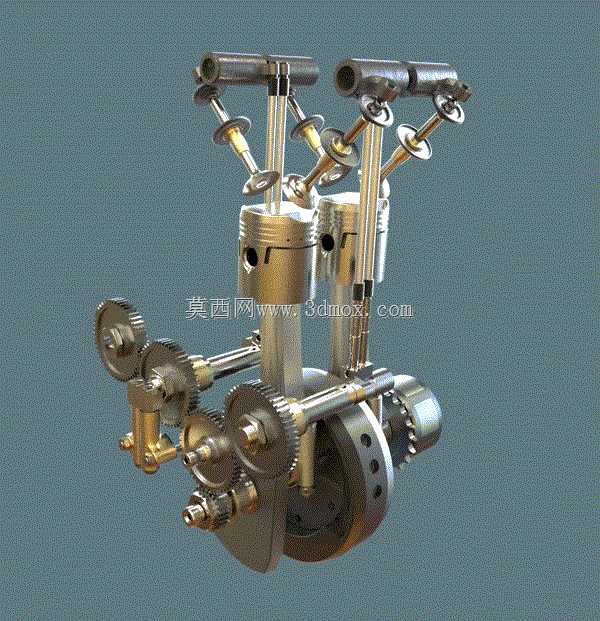

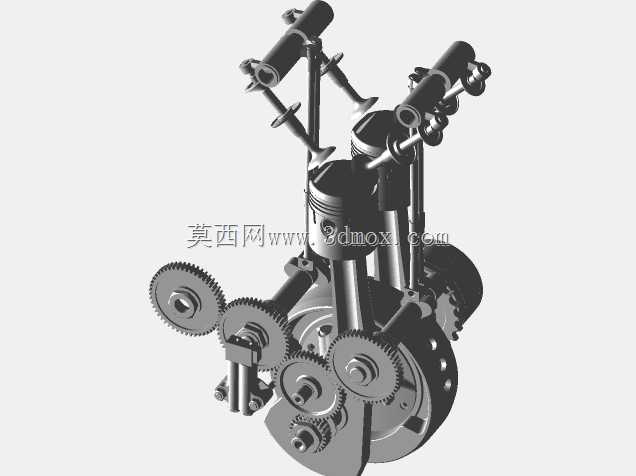

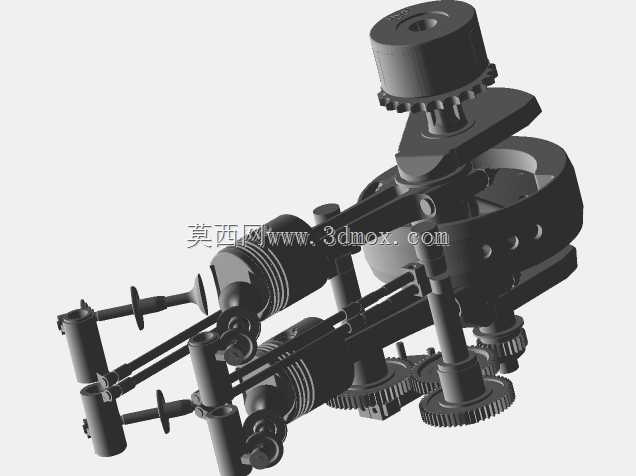

双缸四冲程发动机内部传动结构展示

这套双缸四冲程动力结构，主要面向小排量通用动力场景，可适配小型发电机组、园林作业机械、轻型摩托以及小型农用作业设备，作为整套设备的动力输出核心，负责将燃油燃烧产生的热能转化为旋转机械能，为后端作业负载提供稳定持续的动力输出。从功能特性来看，该结构完整复现了四冲程循环的全部运动逻辑，包含进气、压缩、做功、排气四个行程的协同配合，两个气缸错峰做功，相比单缸结构能大幅降低动力输出的脉冲波动，让运转过程更平顺，同时兼顾小体积与动力输出的平衡，适合对安装空间有严格限制的便携类动力设备。设计思路上，整套结构采用集成化布局思路，将配气机构、曲柄连杆机构、正时传动齿轮组整合在紧凑的空间内，顶置气门的配气结构通过推杆与曲轴端的正时齿轮联动，精准控制进排气门的开闭时序，保证每个气缸的进排气动作与活塞运动位置完全匹配；曲柄连杆机构将活塞的上下往复直线运动转化为曲轴的旋转运动，平衡配重块的设计抵消双缸往复运动产生的惯性力，降低运转过程中的振动与噪音；齿轮传动组采用直齿圆柱齿轮啮合传动，保证正时传动的精度，避免皮带传动长期使用后的打滑跳齿问题，提升结构长期运转的可靠性。从安装边界来看，整套结构采用立式双缸并排布局，横向宽度控制在适配小型设备机架的范围内，曲轴输出端预留标准化的连接接口，可直接对接离合器、发电机转子或者作业负载输入端，气门室顶端预留进排气管道的安装位，底部曲轴箱预留机油存储与油路通道，整体安装基准面平整，可直接固定在设备的主安装支架上，不需要额外设计复杂的转接固定结构，适配多数小型通用动力设备的安装空间要求。在实际应用中，这类双缸四冲程结构相比同排量单缸结构，运转平顺性更好，振动幅度更低，能有效降低配套设备的结构疲劳损耗，延长整机的使用寿命，同时紧凑的结构设计也方便后期的维护保养，火花塞、气门调整螺钉等易维护部件都布置在易操作的位置，不需要拆解过多结构就能完成常规保养作业。
