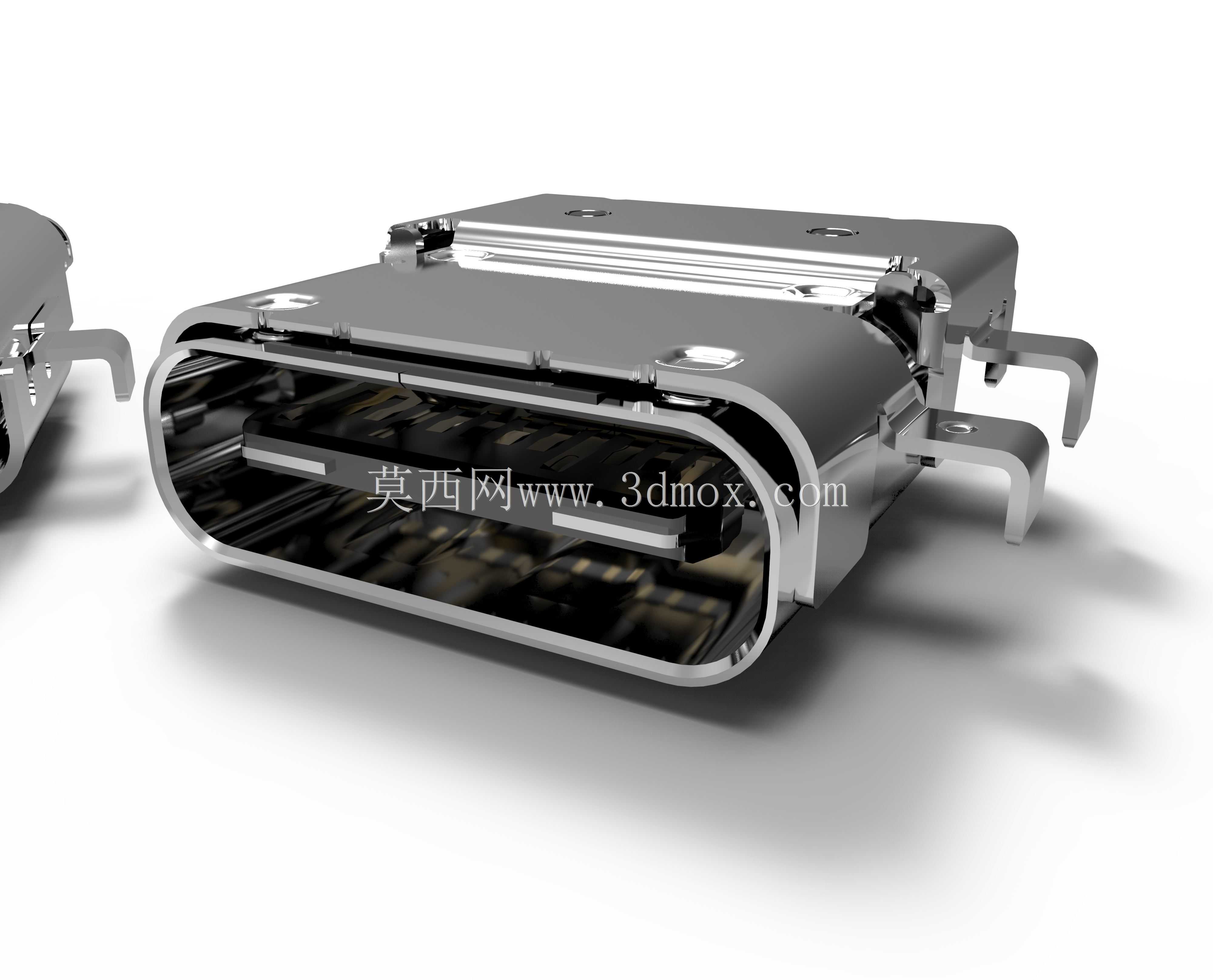

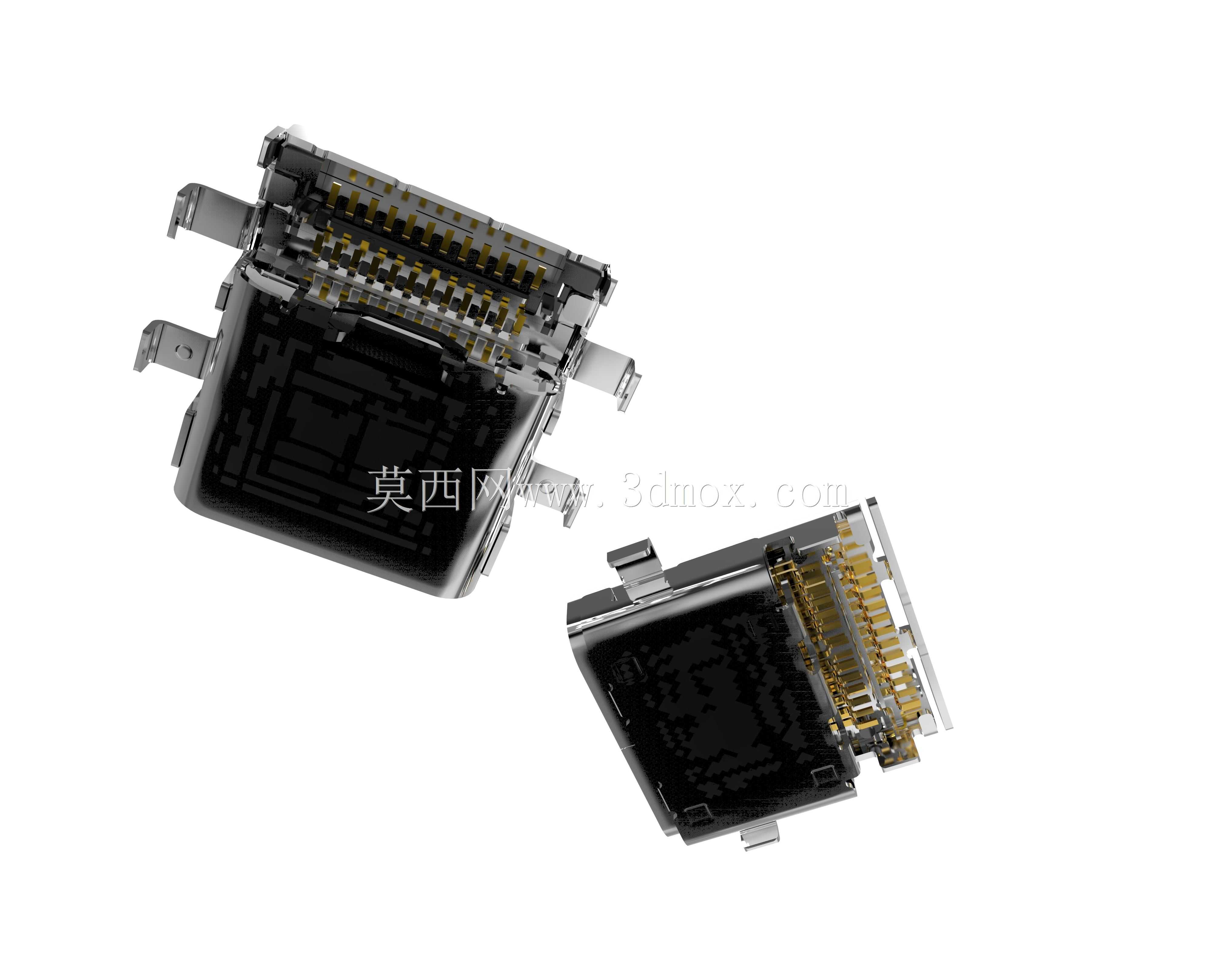

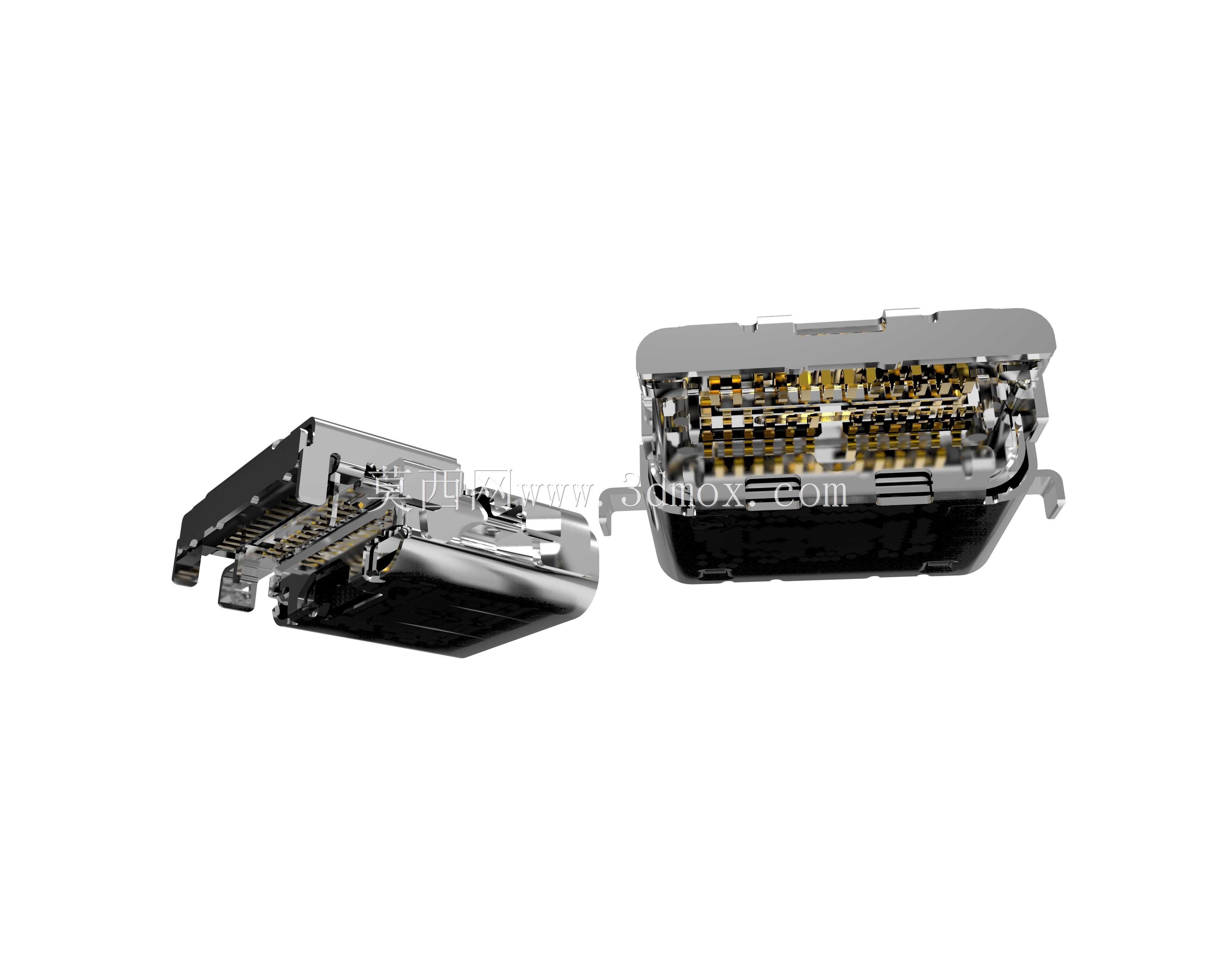

沉板式USB3.1 Type-C接口连接器结构设计

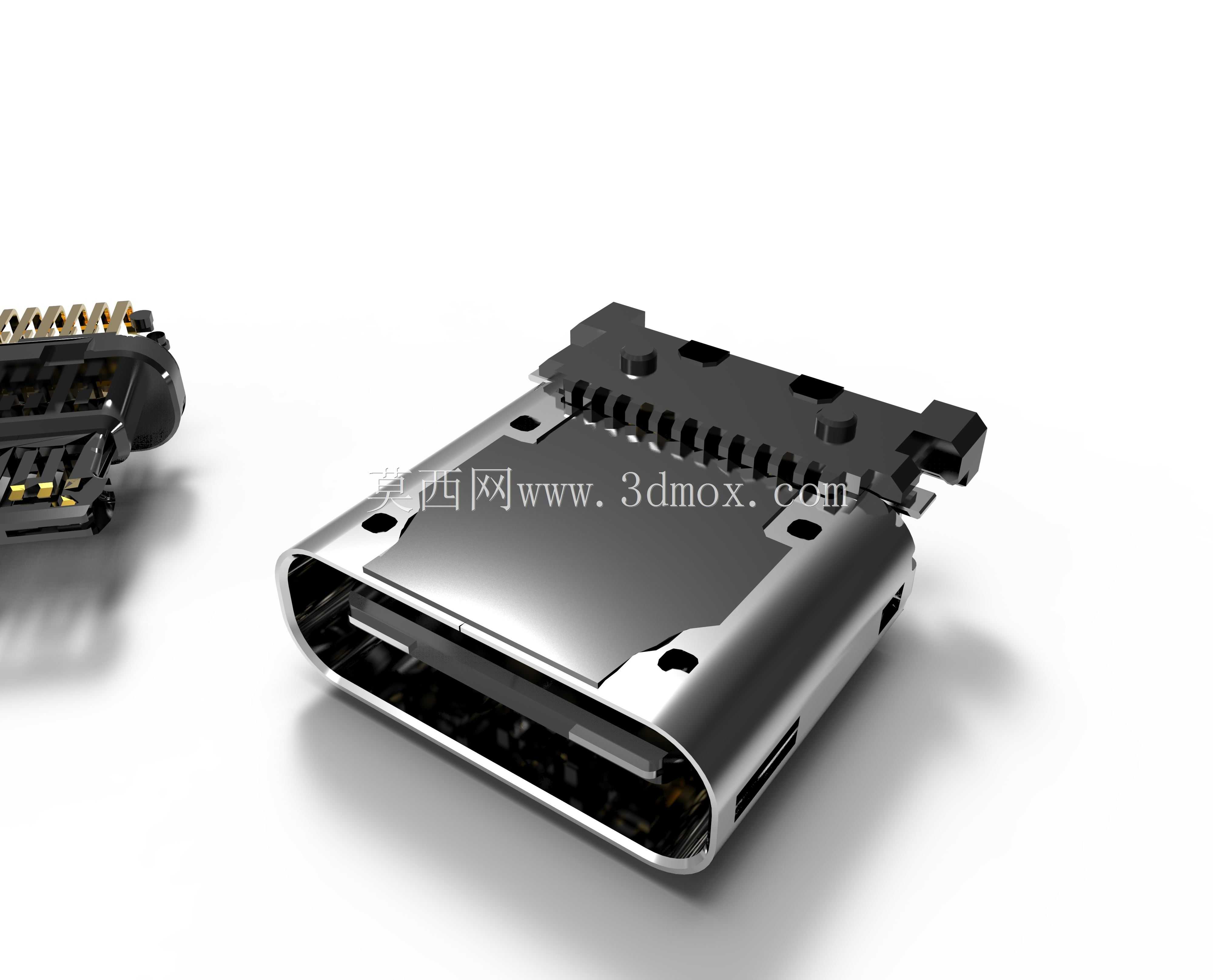

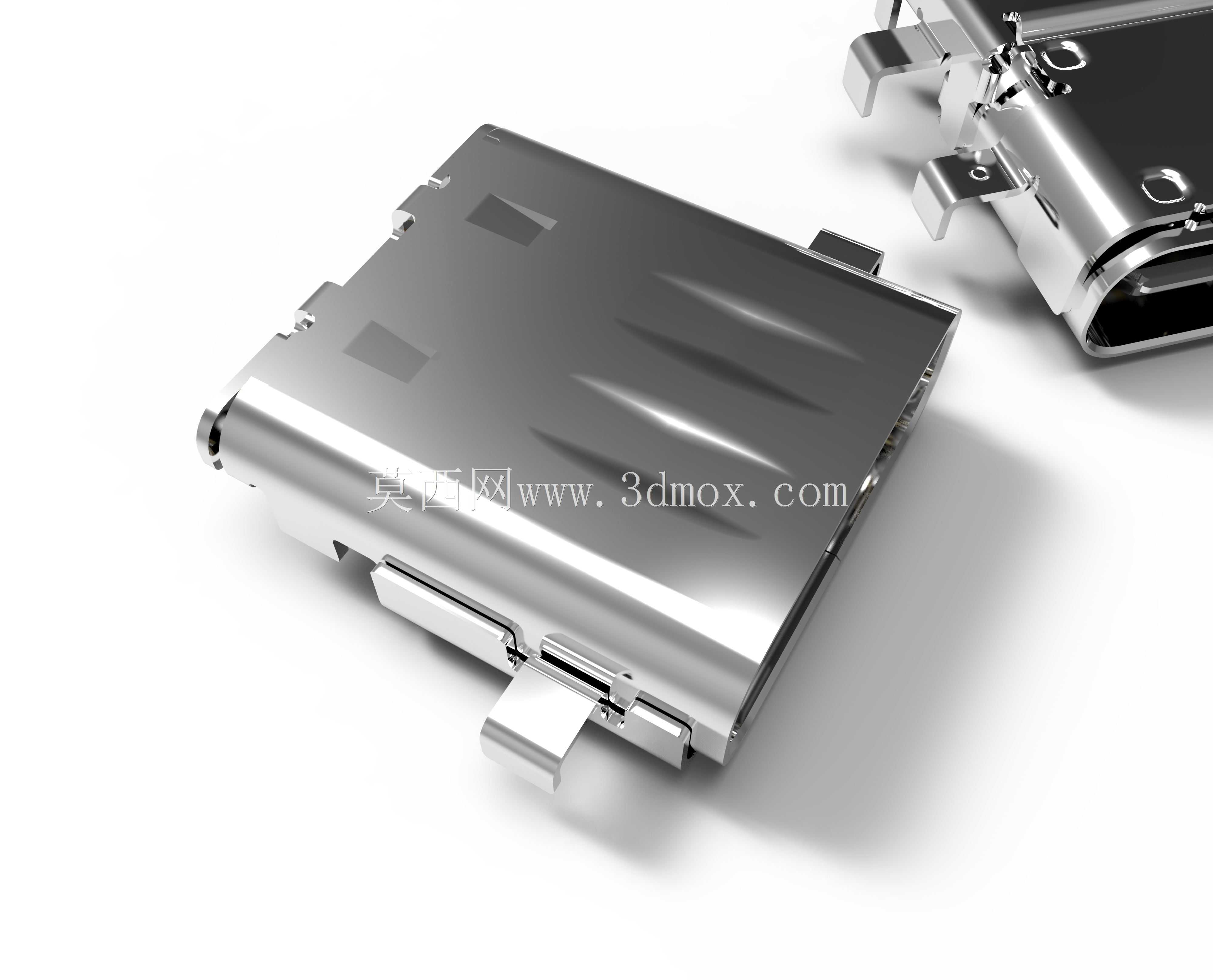

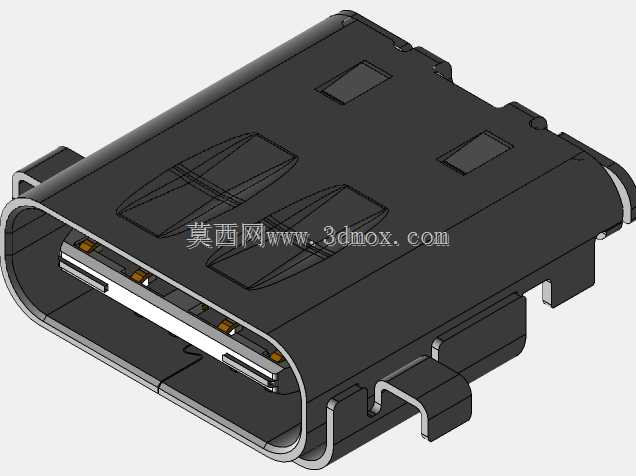

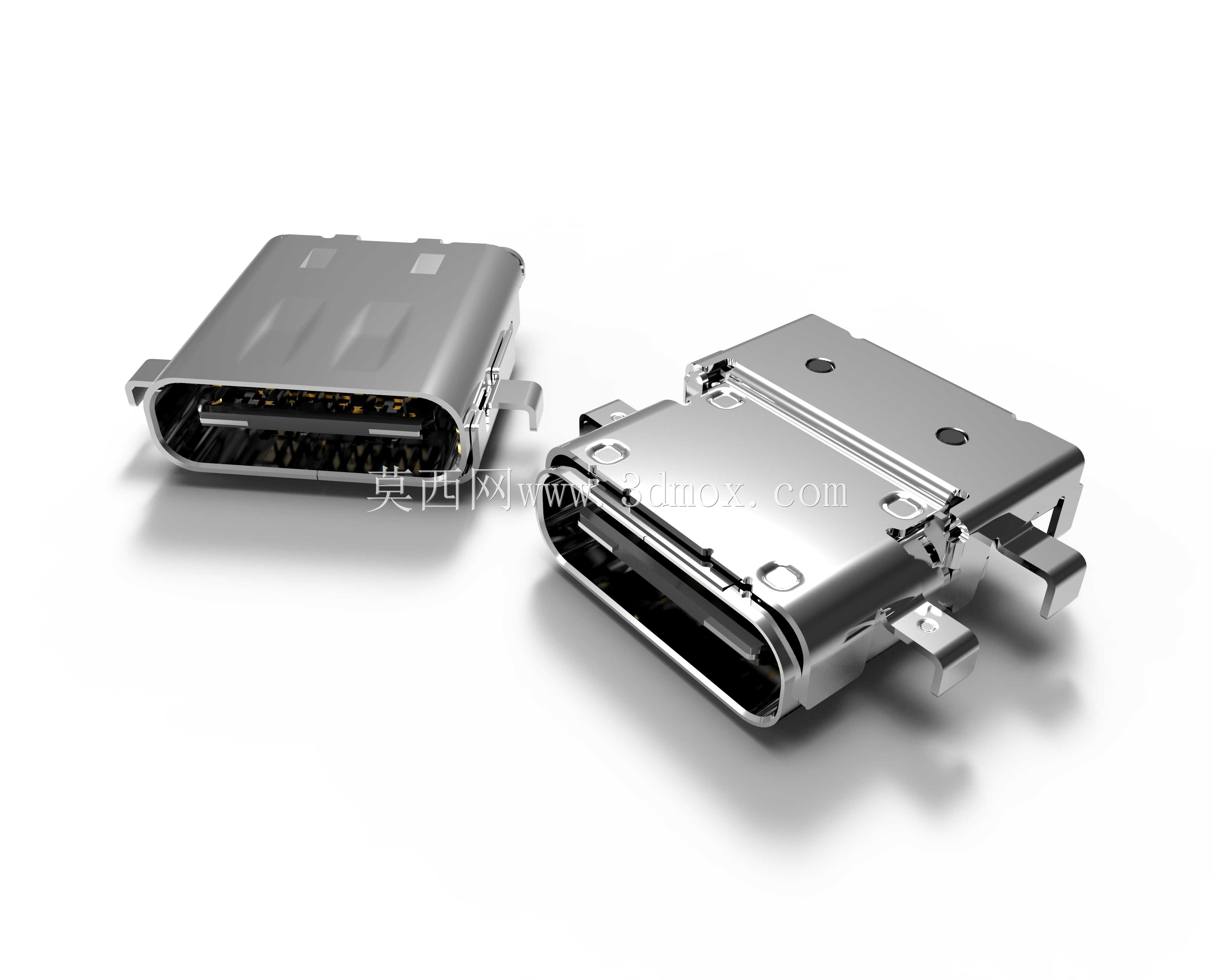

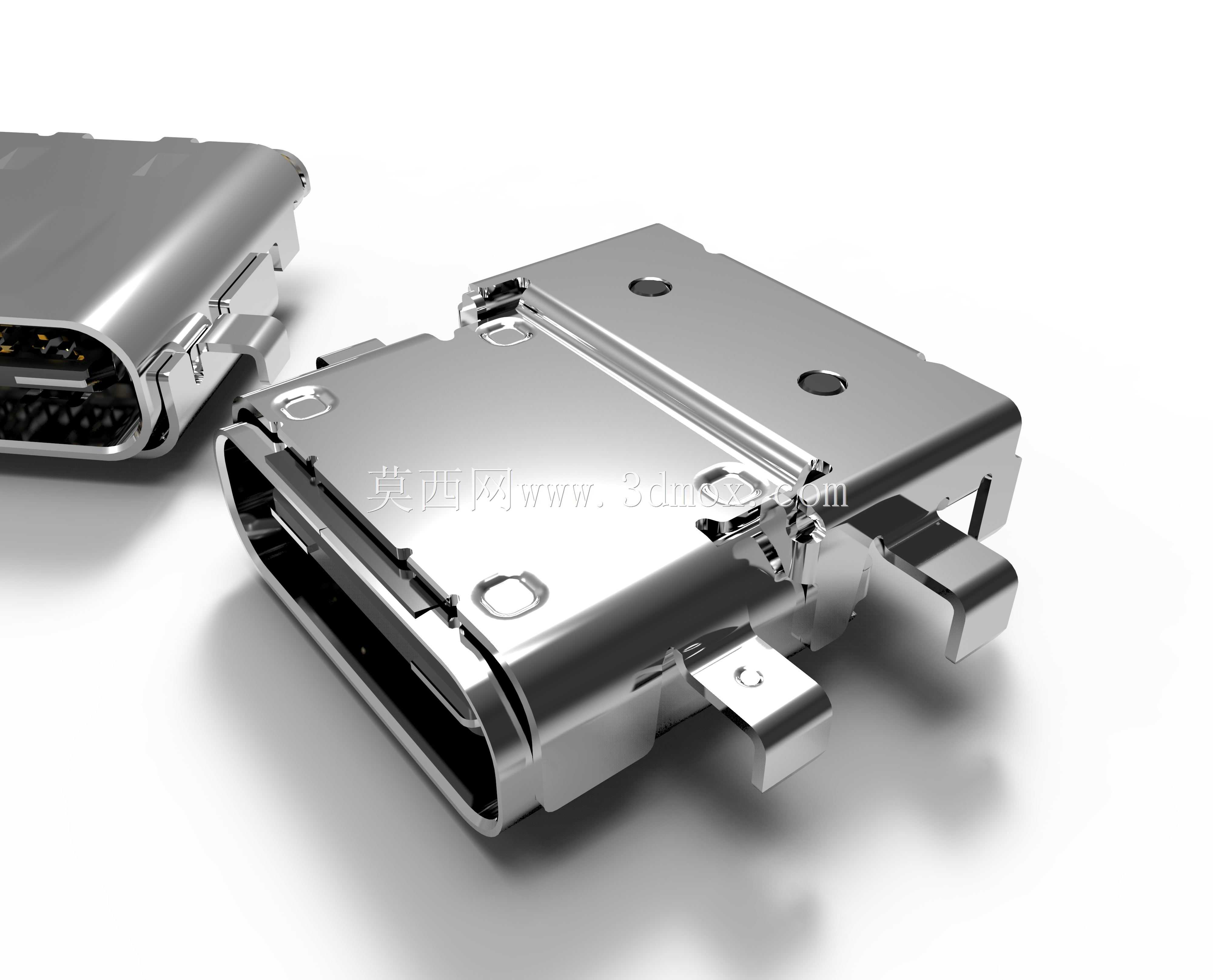

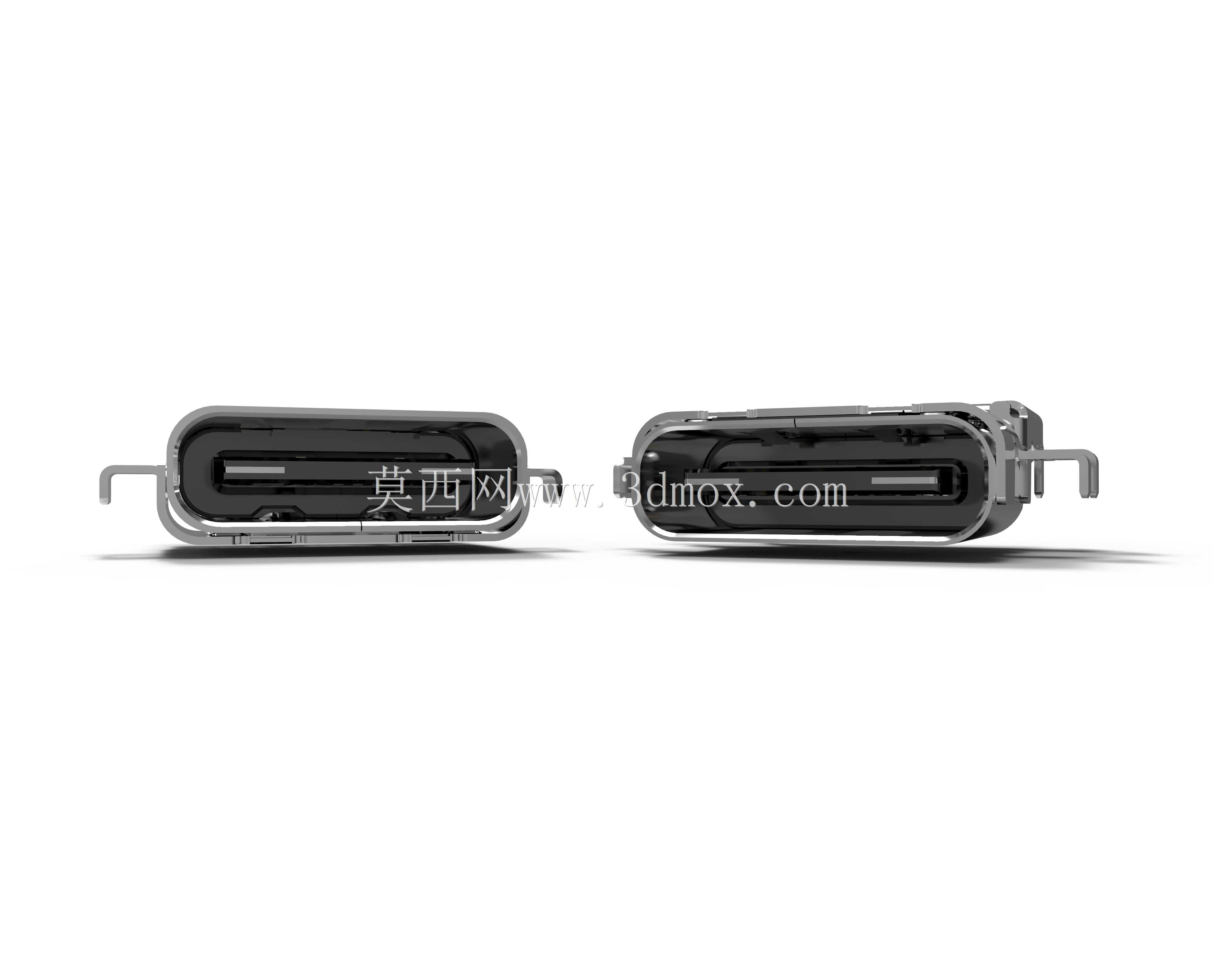

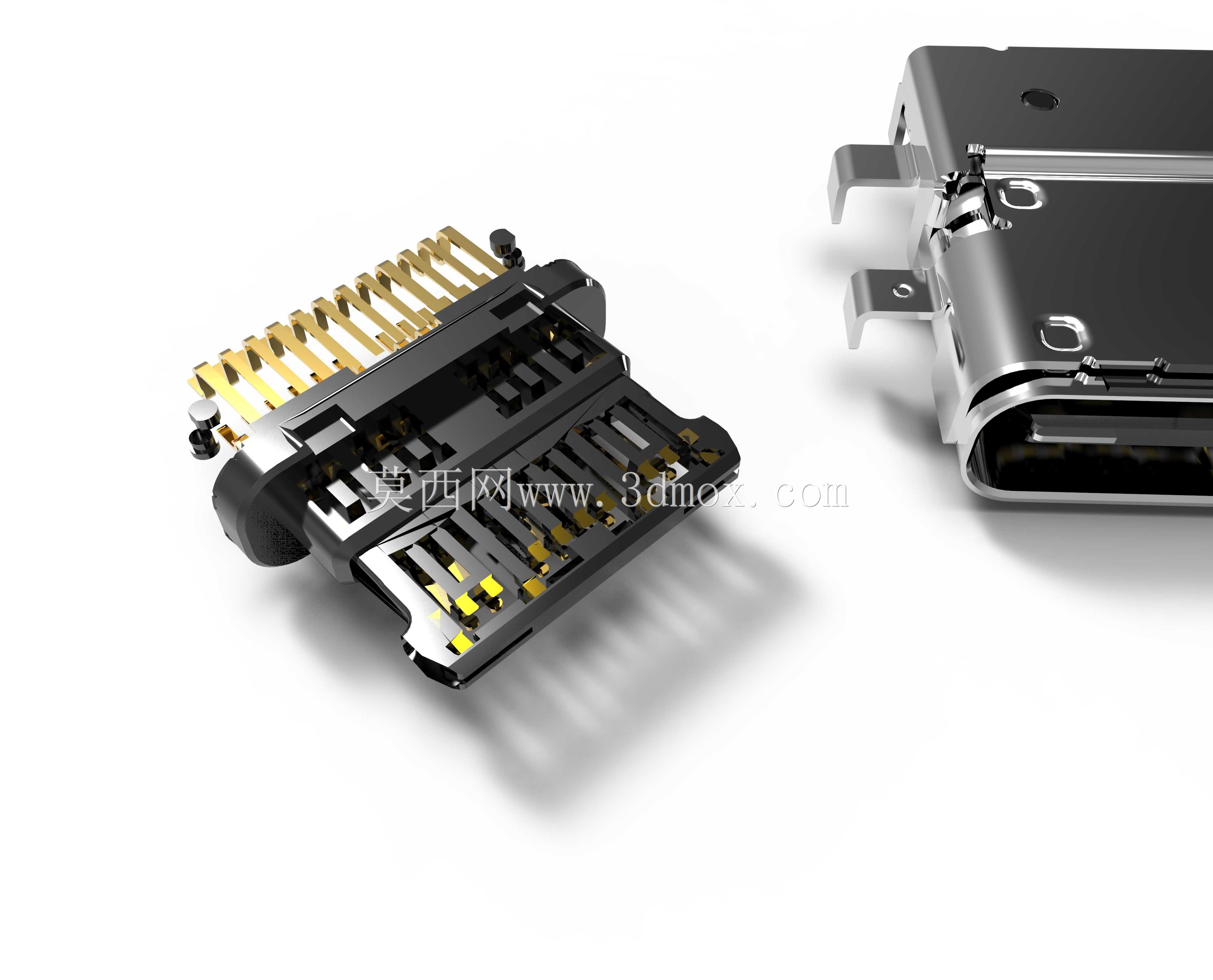

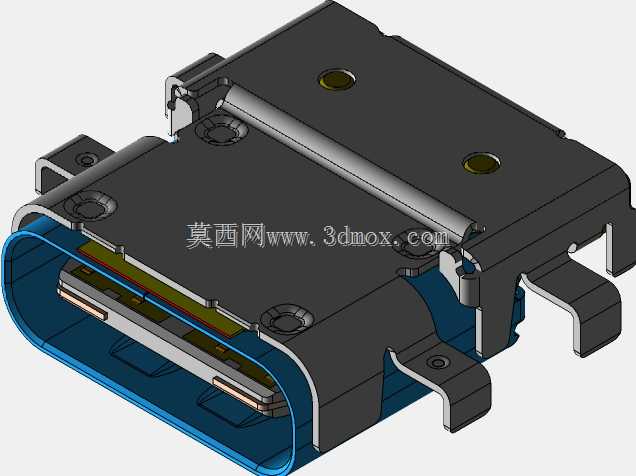

这款沉板式USB3.1 Type-C连接器，是面向消费电子、工业控制、智能硬件领域高密度板载连接需求开发的接口部件，核心作用是在各类电子设备主板上实现高速数据传输与大功率电力传输的物理连接，可覆盖智能手机、笔记本电脑、工业手持终端、智能家居主控板、车载影音设备等多场景的外接扩展、充电、数据交互需求，相比传统USB接口具备正反盲插、传输速率高、供电能力强的核心优势。在实际设备装配场景中，沉头结构的设计能够让连接器嵌入PCB板表层安装，焊接完成后接口顶面与设备外壳表面齐平，既可以避免接口突出外壳带来的磕碰损坏风险，也能让设备外观更简洁平整，适配超薄化、一体化的设备外观设计趋势，同时沉板安装的结构能降低接口整体的突出高度，为设备内部其他元器件预留更多排布空间，提升整机内部空间利用率。从功能特性来看，该接口遵循USB3.1传输规范，可实现最高10Gbps的数据传输带宽，能够满足高速存储设备、高清视频输出外设的传输需求，同时支持最高20V/5A的电力传输规格，可实现大功率快充功能，接口内部的弹片接触结构经过优化，插拔寿命可达万次以上，接触电阻稳定，能够应对频繁插拔的使用场景，金属外壳采用一体化冲压折弯成型，具备良好的电磁屏蔽效果，可减少外界电磁信号对高速传输信号的干扰，也能避免接口自身信号向外辐射影响设备其他元器件正常工作。设计过程中，重点考量了SMT回流焊的工艺适配性，连接器的焊接引脚采用平整共面设计，共面度控制在0.1mm以内，可适配自动化贴片机的拾取贴装流程，焊接后引脚与PCB焊盘结合牢固，不易出现虚焊、脱焊问题；接口内部的胶芯结构采用耐高温绝缘材质，可承受回流焊过程中的高温冲击，不会出现变形、引脚移位问题。外形尺寸与安装边界方面，该连接器整体长度约8.9mm，宽度约7.4mm，沉板深度适配1.6mm标准厚度PCB板，安装时需在PCB上预留对应尺寸的沉槽与焊盘位置，接口两侧的固定插脚可插入PCB对应的定位孔中，在焊接前实现预固定，避免贴装过程中出现位置偏移，接口的插拔导向段做了圆弧倒角处理，插头插入时可自动导正，不会出现插偏损坏内部弹片的问题，金属外壳两侧的固定弹片可在插头插入后提供足够的保持力，避免使用过程中插头意外脱落导致连接中断。
