集成LAN口双层USB板载连接器结构

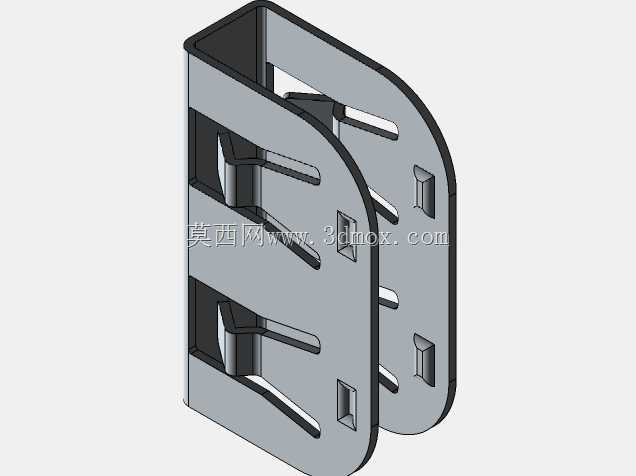

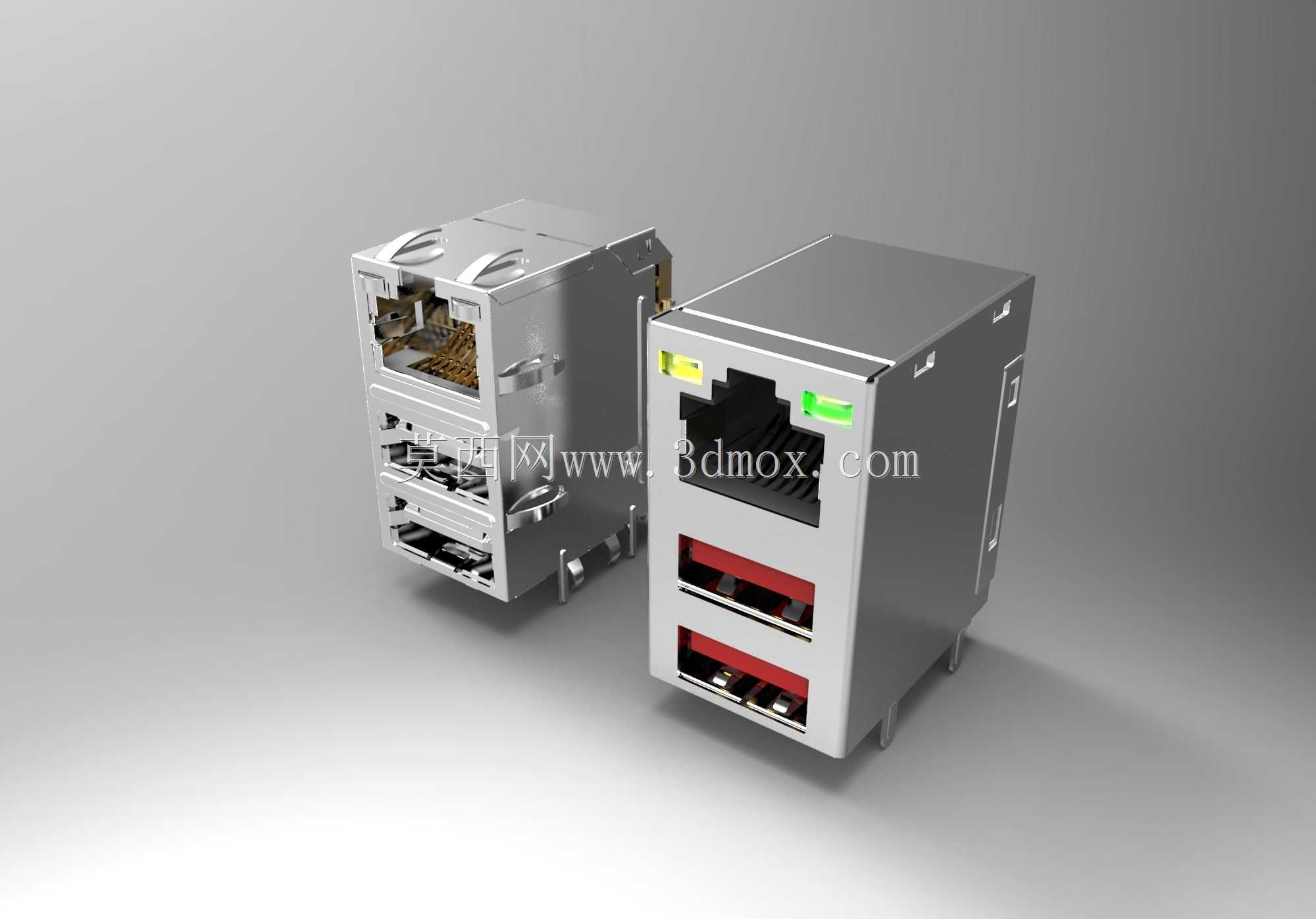

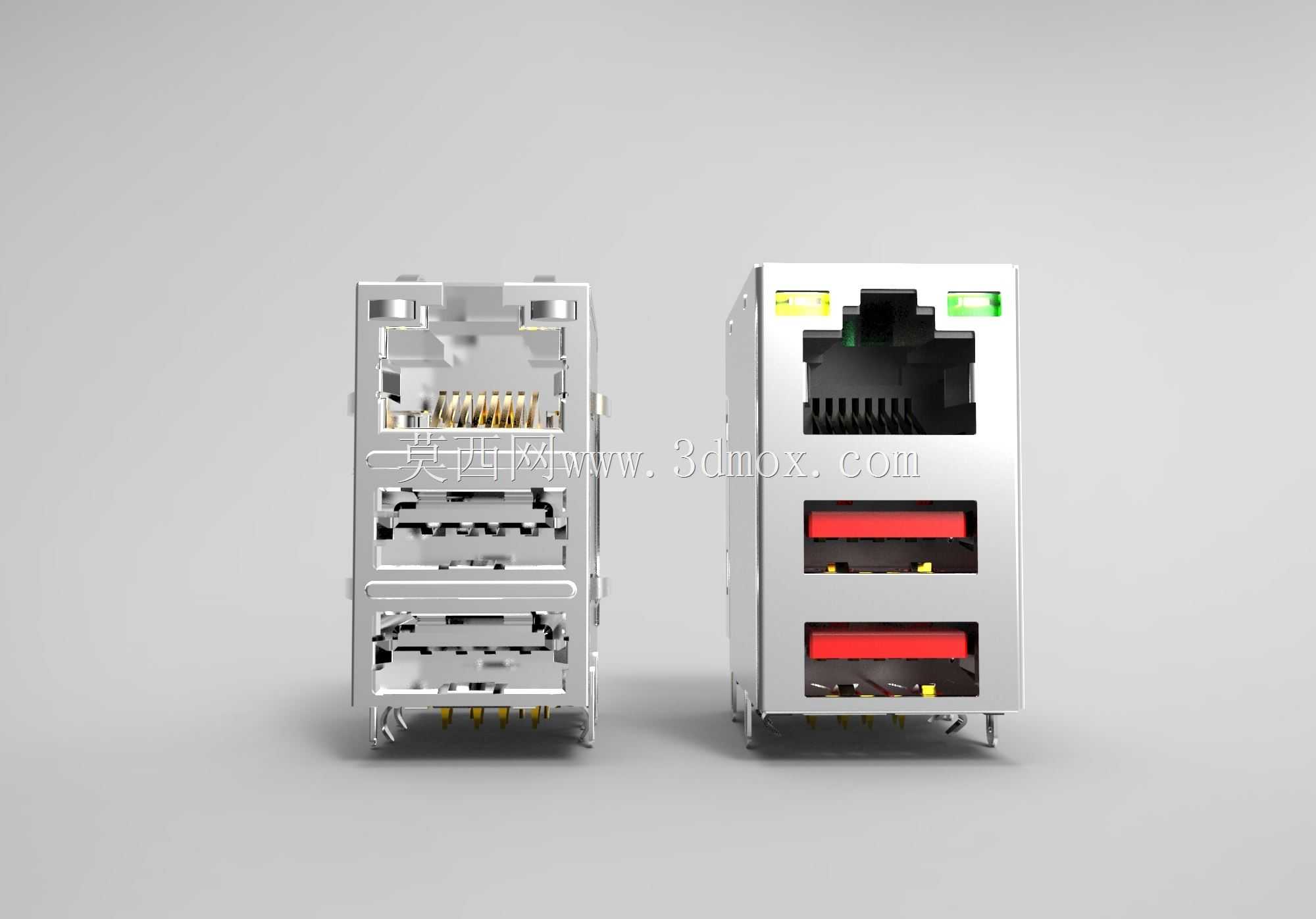

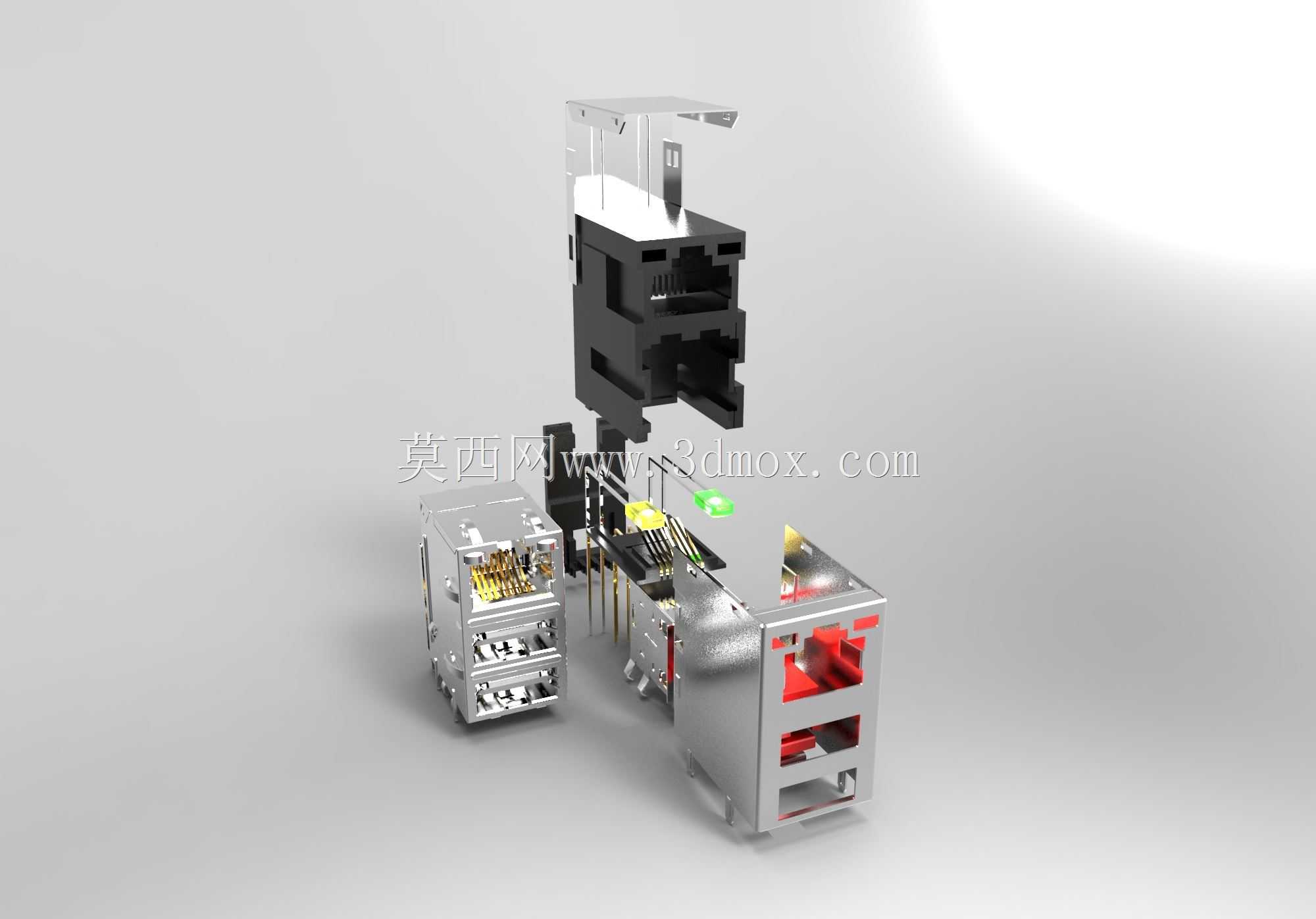

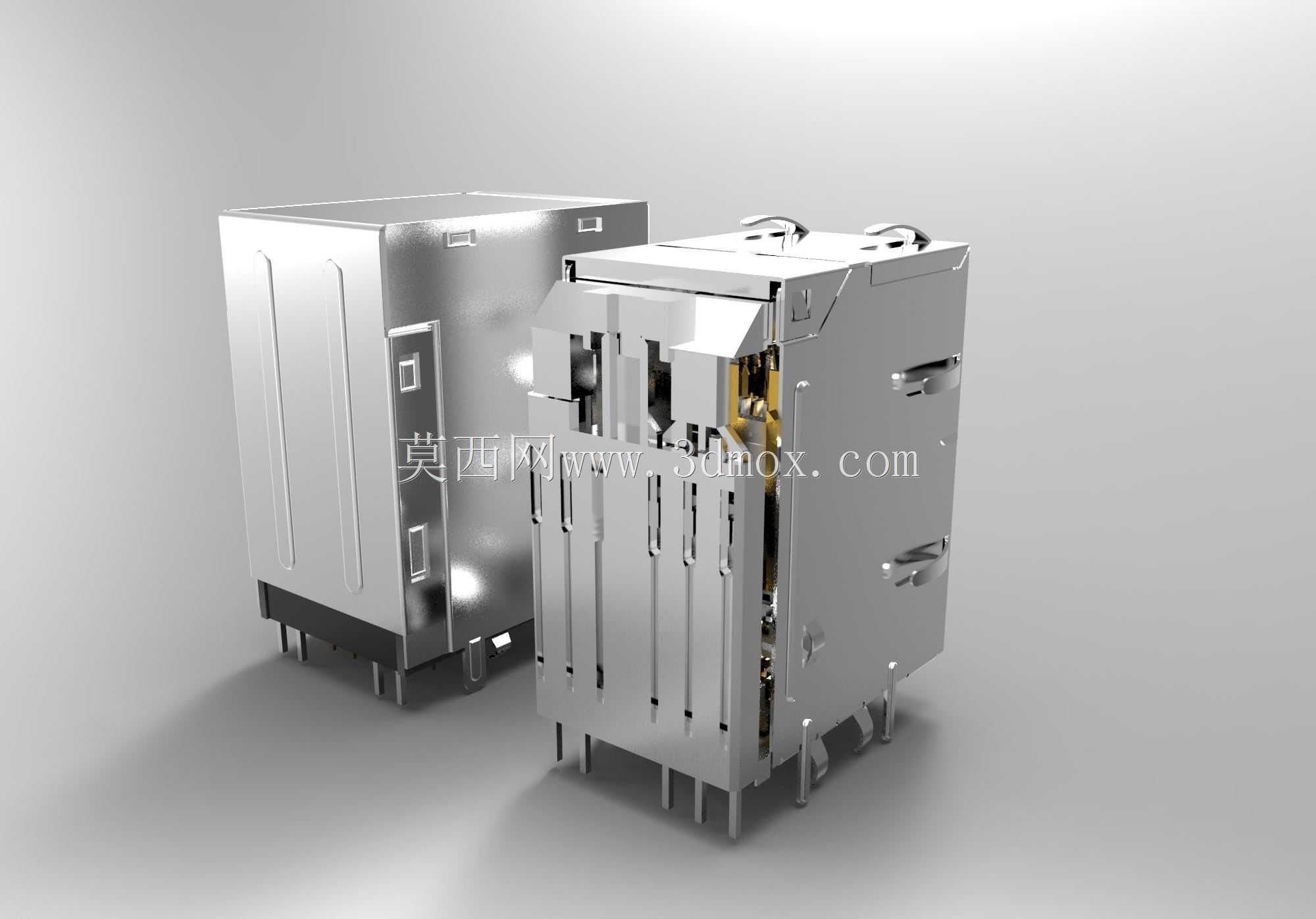

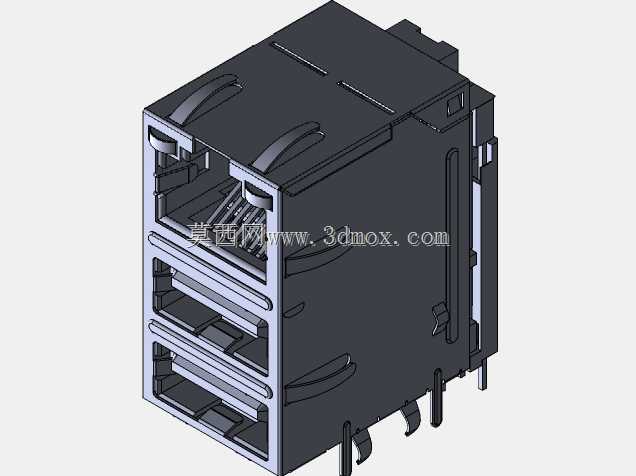

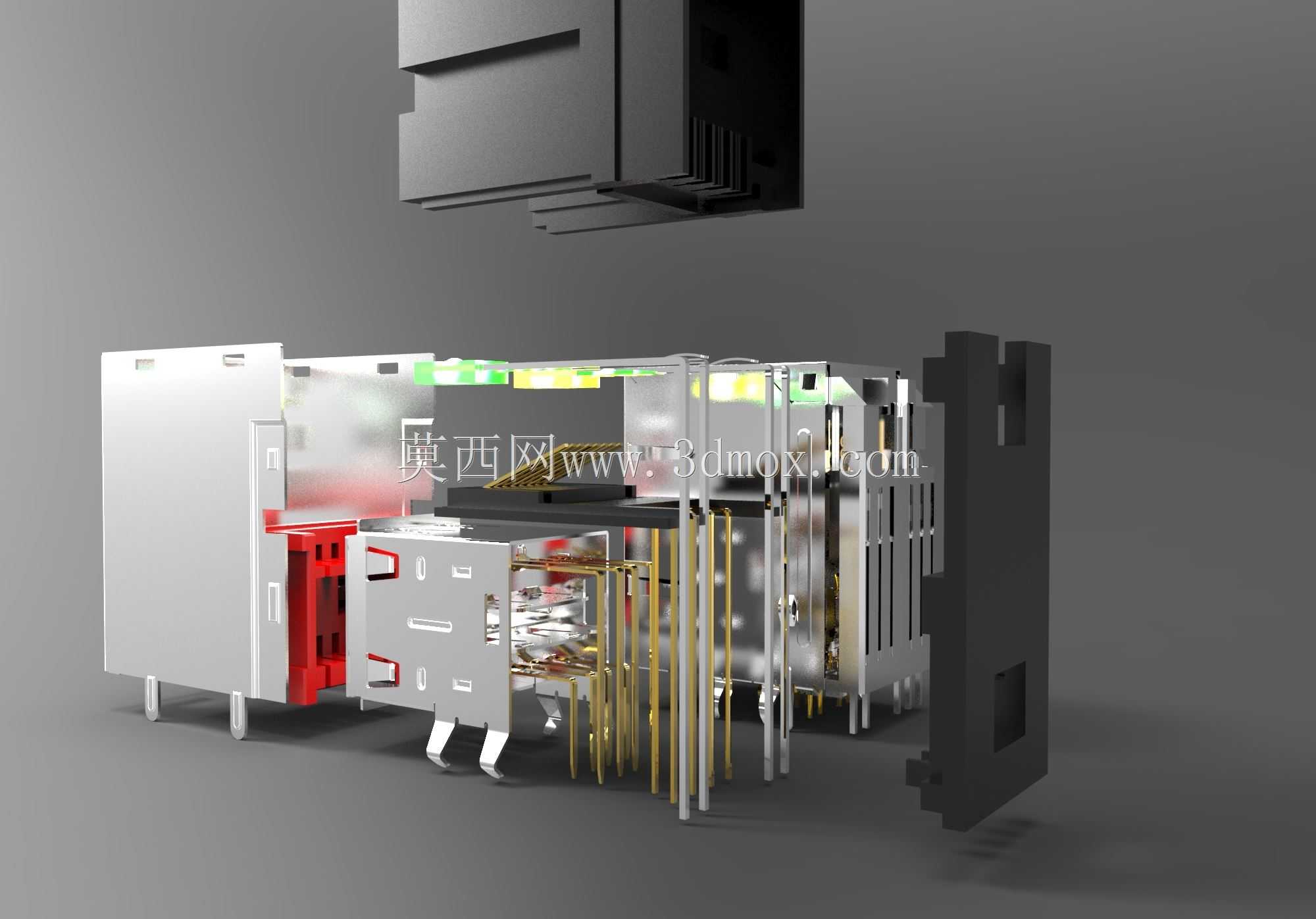

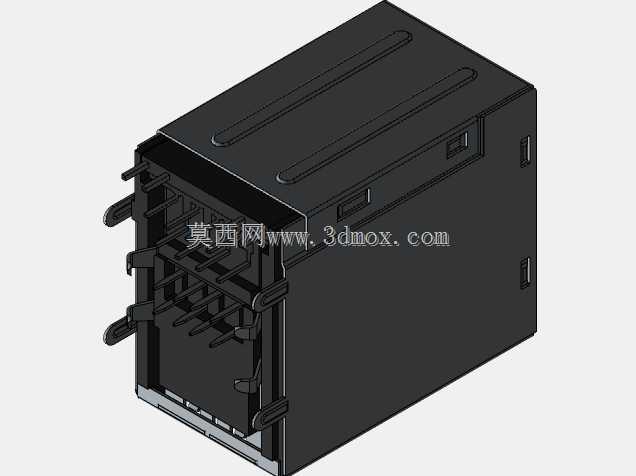

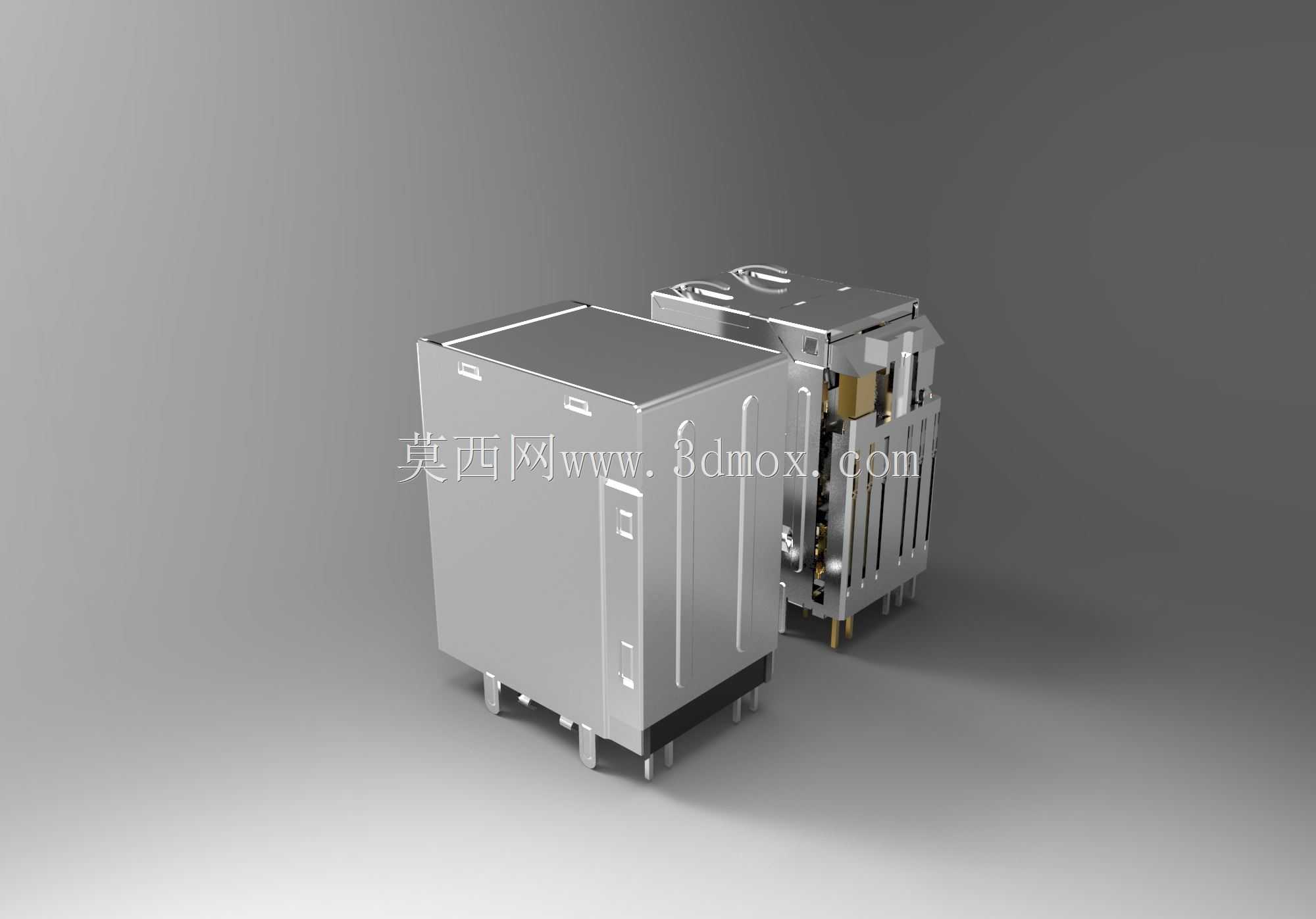

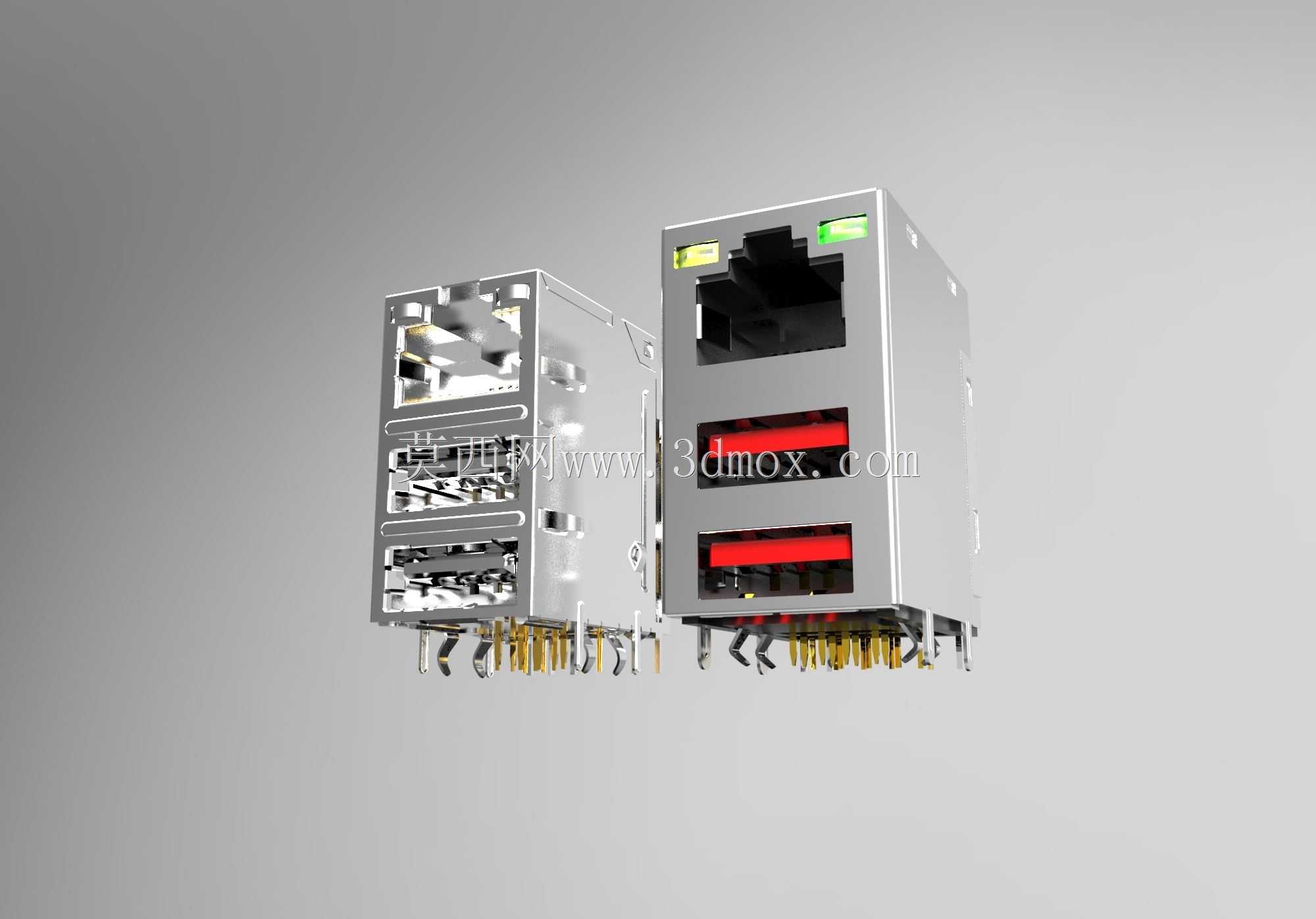

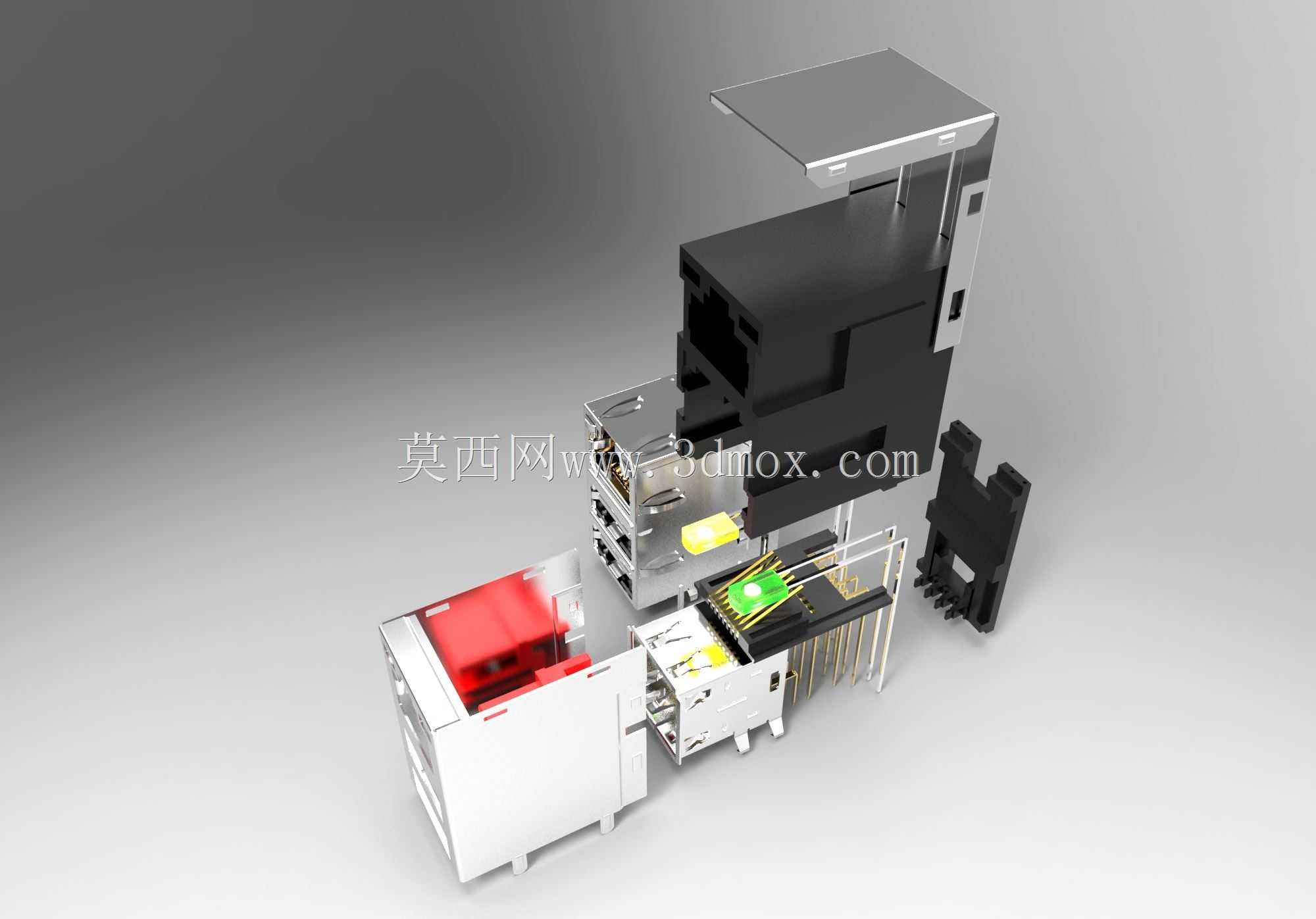

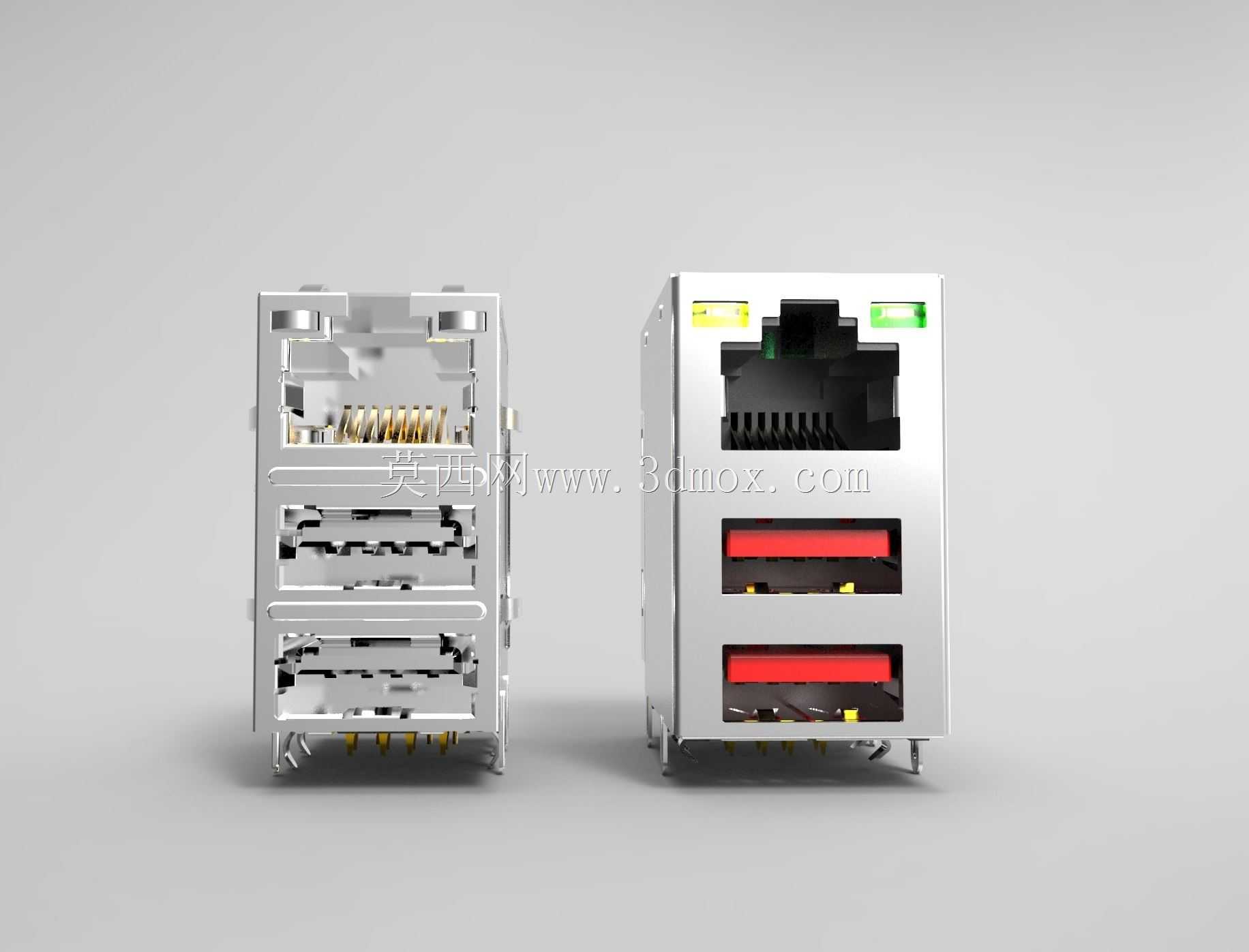

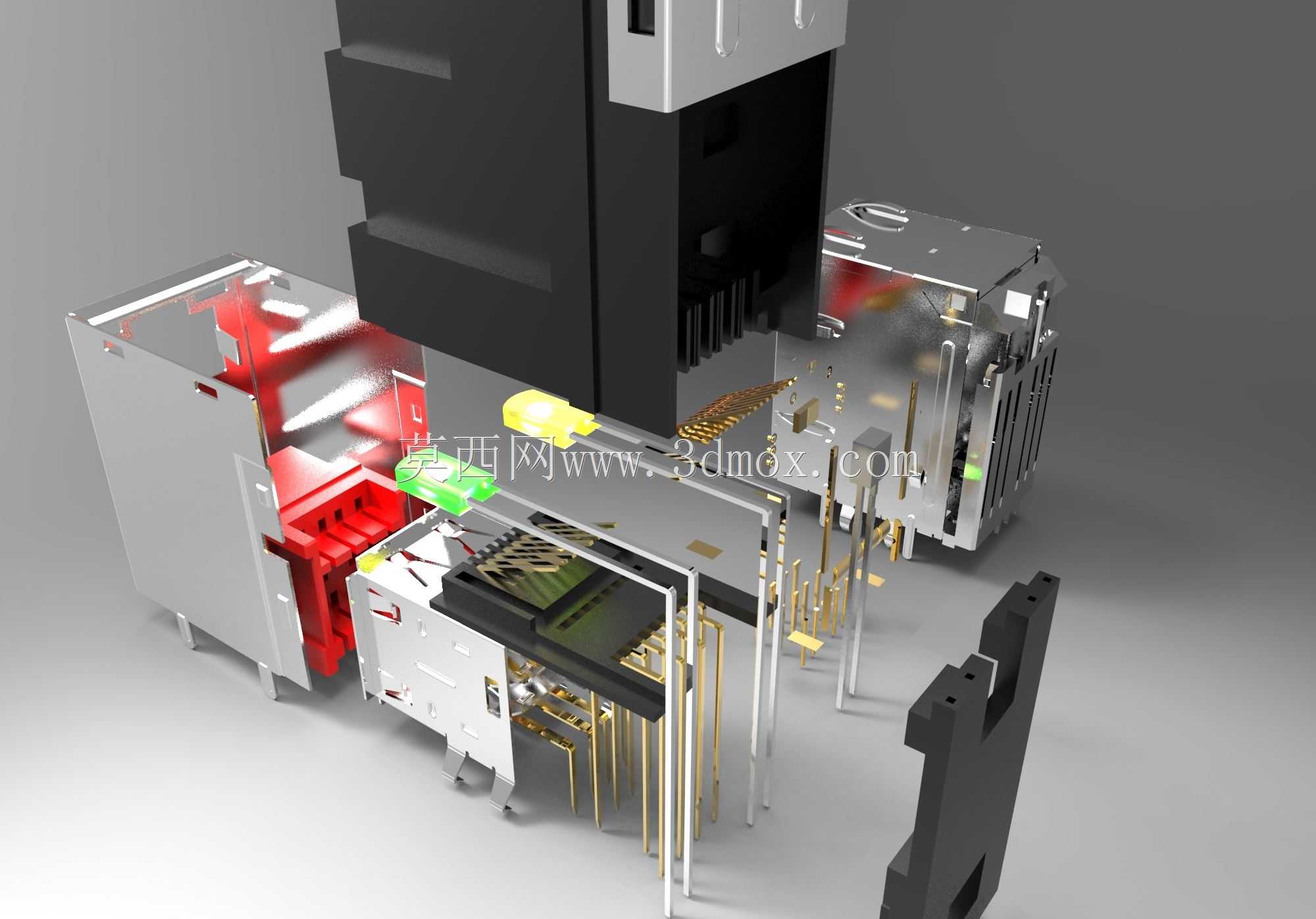

这款集成式板载连接器主要应用于台式计算机主板、工业控制板卡、嵌入式通讯设备的后置IO接口区域，是设备实现有线网络接入与外接USB外设扩展的核心连接部件，可同时满足设备的有线组网需求与多类型USB外设的连接需求，广泛覆盖商用办公主机、工业测控终端、网络安防设备、嵌入式计算单元等多类硬件的接口配置场景，能够在紧凑的主板后置空间内同时提供网络连接与双路USB扩展能力，有效缩减板载接口的占用空间，提升主板IO区域的布局紧凑度。从功能特性来看，该连接器将RJ45以太网接口与上下堆叠布置的双USB接口整合为一体式金属屏蔽结构，上层的RJ45接口内置网络状态指示灯，可直观反馈链路连接与数据传输状态，下层双路USB接口可根据配置需求适配不同传输规格的USB协议，满足不同速率外设的连接需求，外围的全金属屏蔽罩可有效隔绝板卡内部高频信号的电磁干扰，保障网络数据传输的稳定性与USB信号的传输质量，避免不同接口之间的信号串扰问题。在设计思路上，这款连接器采用模块化堆叠布局，将网络接口与USB接口的端子组件整合在同一金属屏蔽框架内，统一设计板端插装引脚的排布位置，引脚间距与焊盘尺寸完全符合板卡波峰焊的工艺要求，无需在主板上为多个独立接口分别预留安装位置，可有效降低主板布线的复杂度，减少接口周边的PCB走线长度，降低信号传输过程中的损耗与干扰；金属屏蔽罩采用卡扣式拼接结构，无需额外紧固件即可完成内部端子组件的固定，同时在屏蔽罩两侧设计有弹性固定弹片，插装到主板对应开孔后可通过弹片与机箱挡板紧密贴合，实现可靠的接地效果，进一步提升抗干扰能力。在外形尺寸与安装边界上，该连接器采用标准后置IO接口的宽度规格，整体高度适配双层堆叠接口的尺寸要求，板端插装引脚的伸出长度符合常规PCB板的焊接工艺要求，安装后连接器前端面与机箱挡板的贴合间隙控制在标准公差范围内，可匹配通用型机箱后置IO挡板的开孔尺寸，无需单独定制挡板即可完成装配；连接器底部的定位柱与主板上的定位孔精准对应，插装时可快速定位，避免焊接过程中出现偏移，保障焊接良率，同时金属外壳的边缘做了圆角钝化处理，装配过程中不会划伤操作人员或损坏周边线材。
