电脑主板集成DP与HDMI接口连接器结构

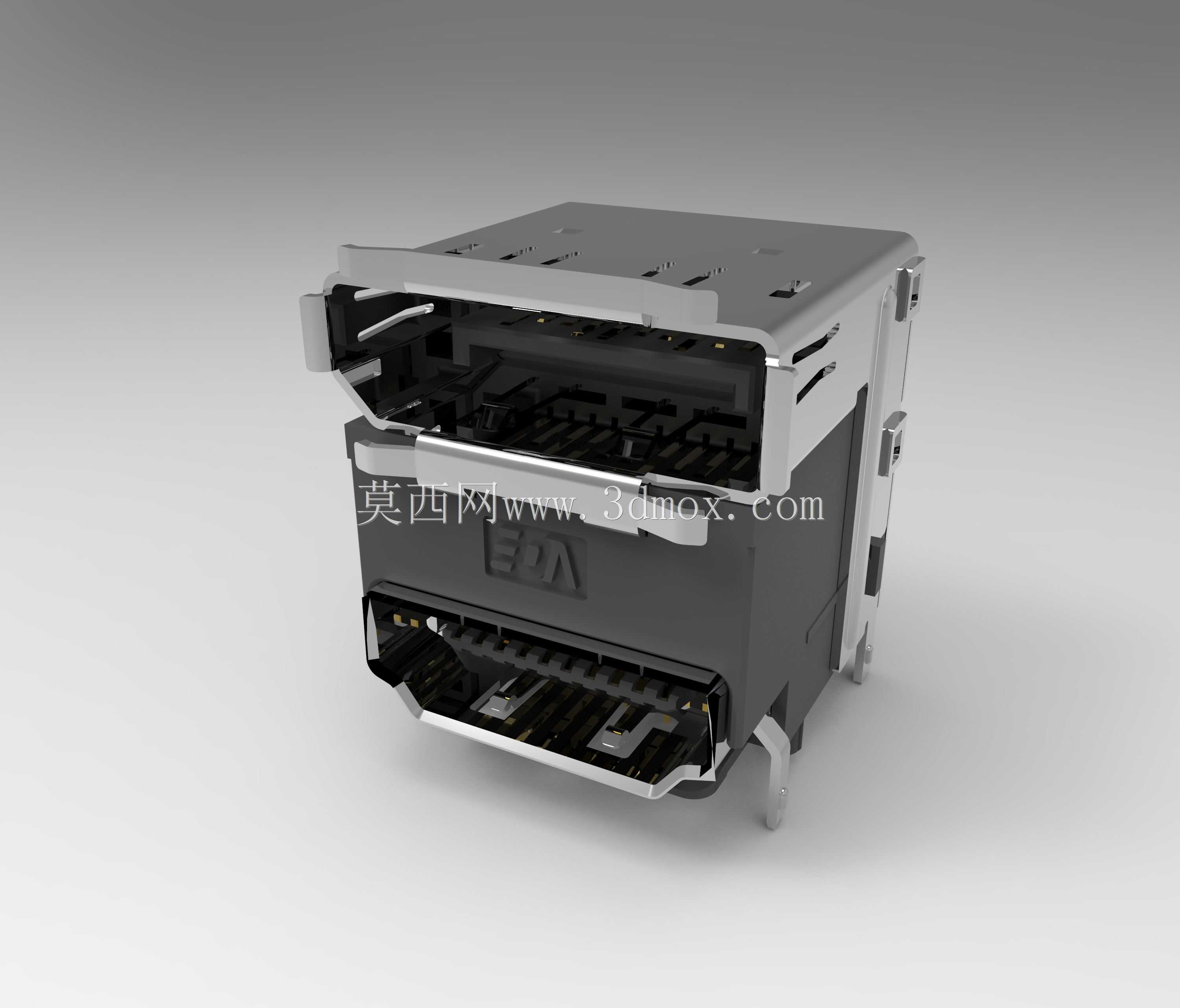

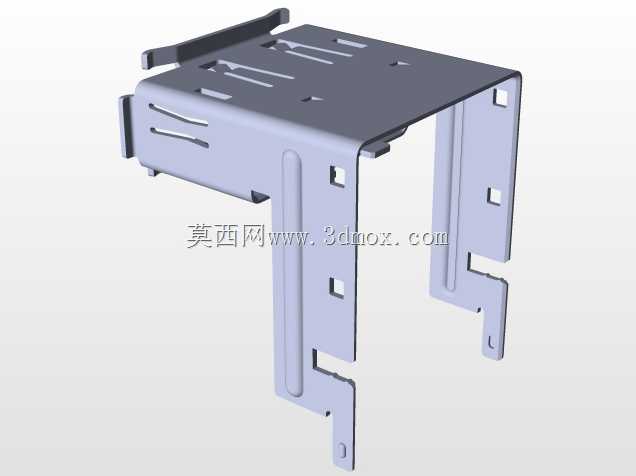

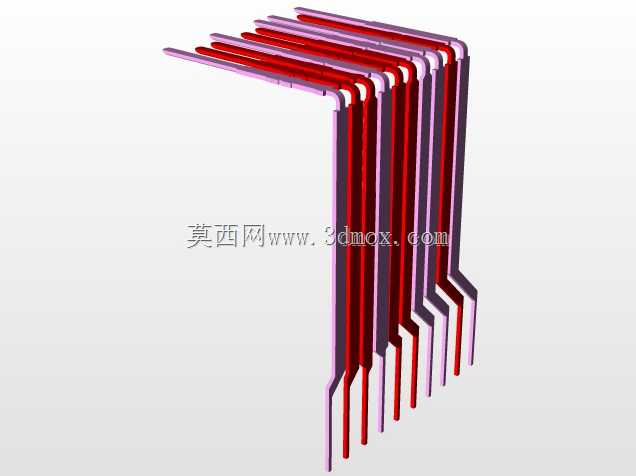

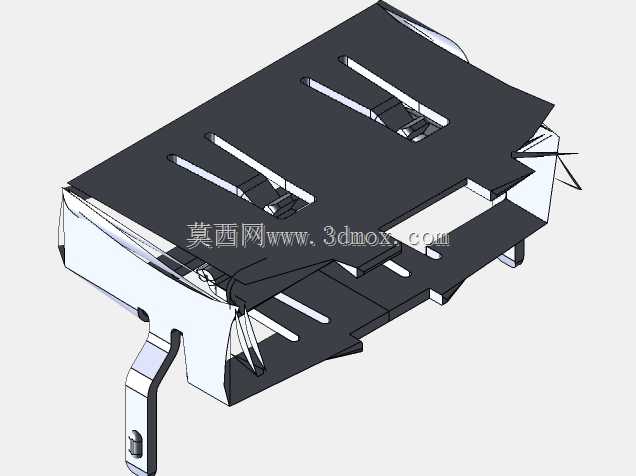

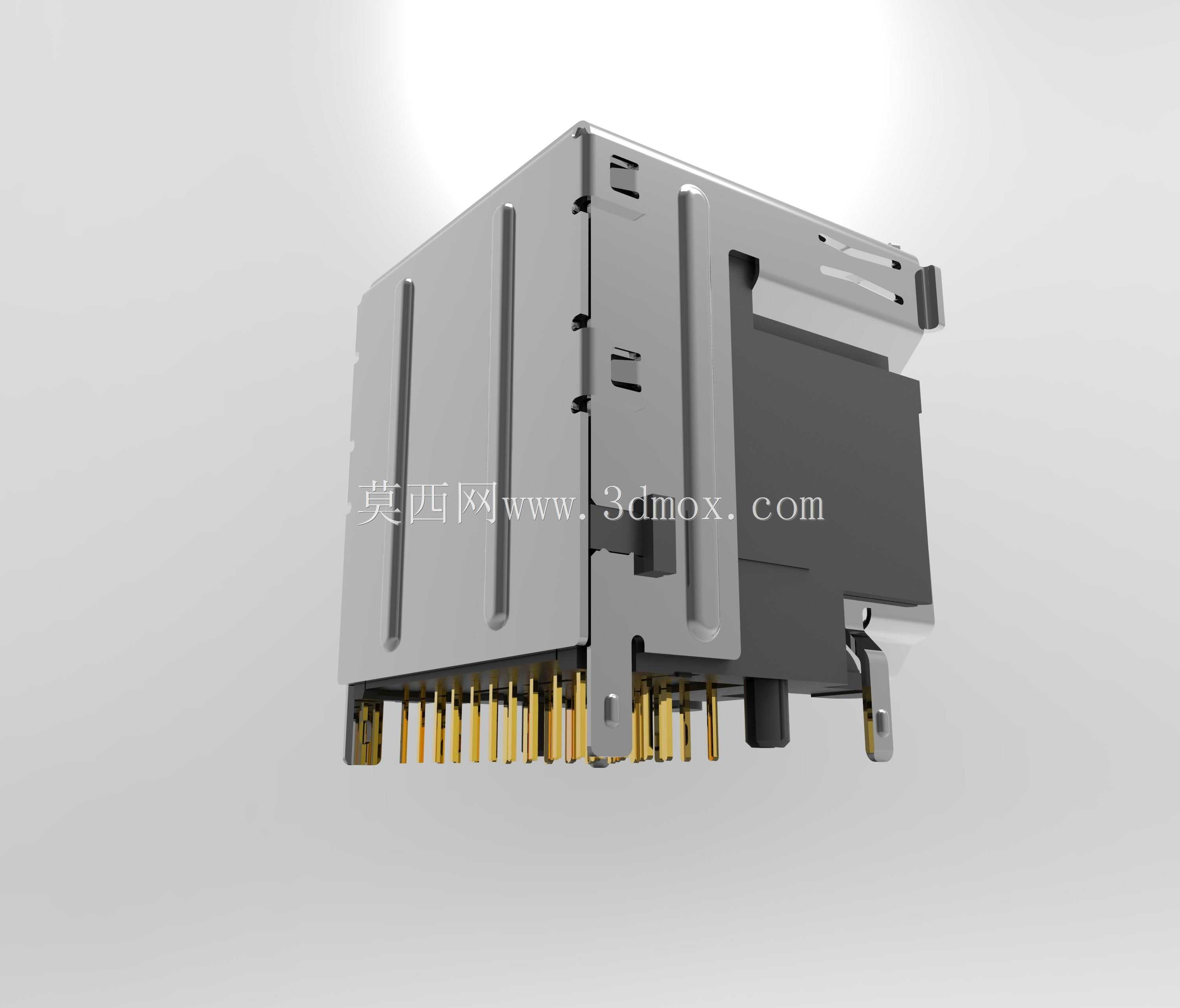

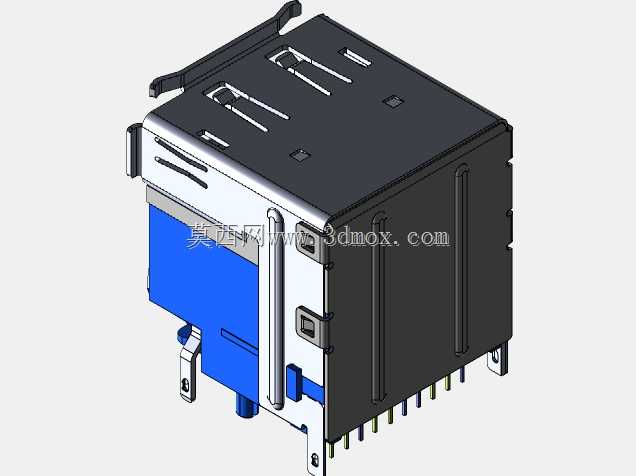

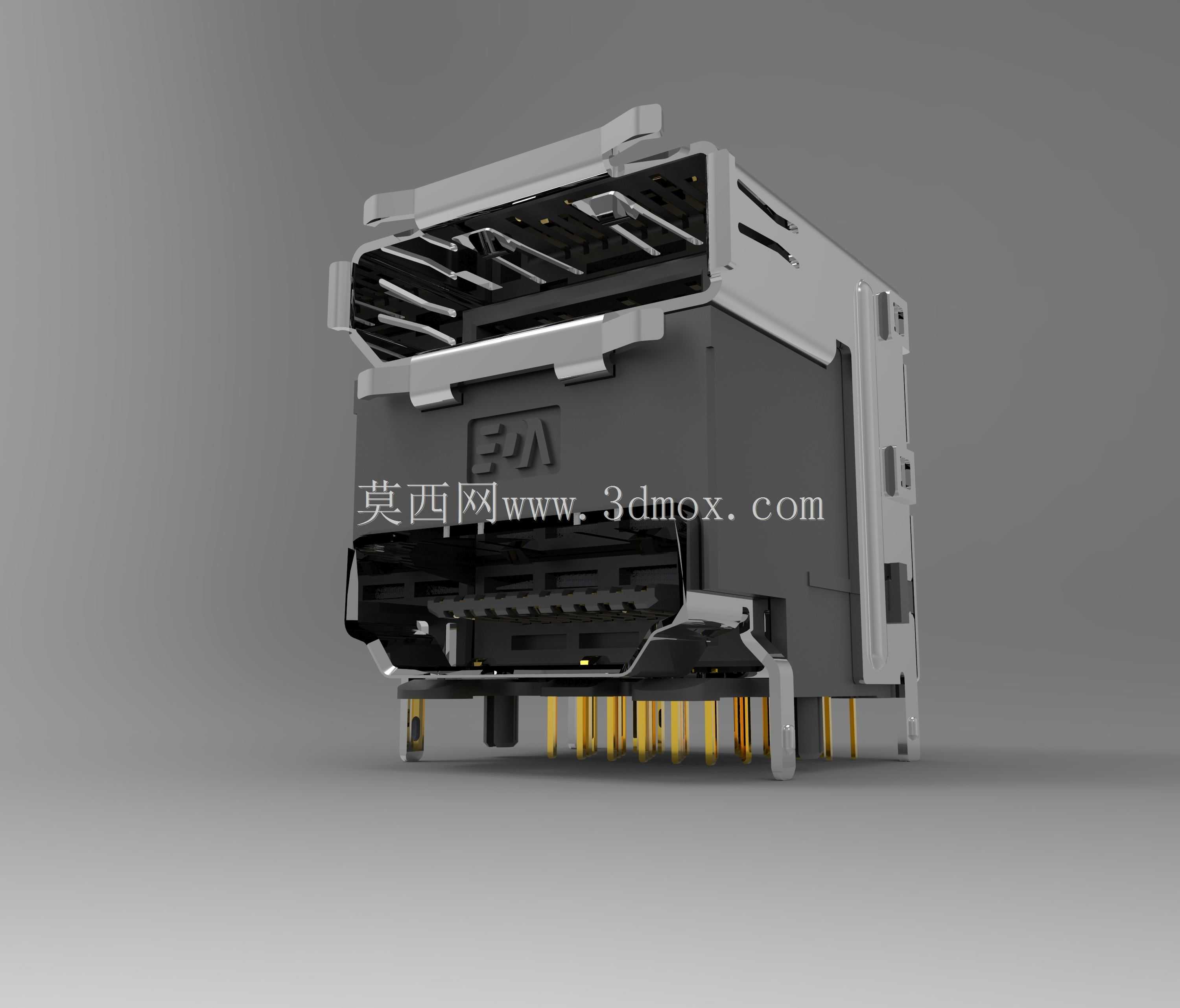

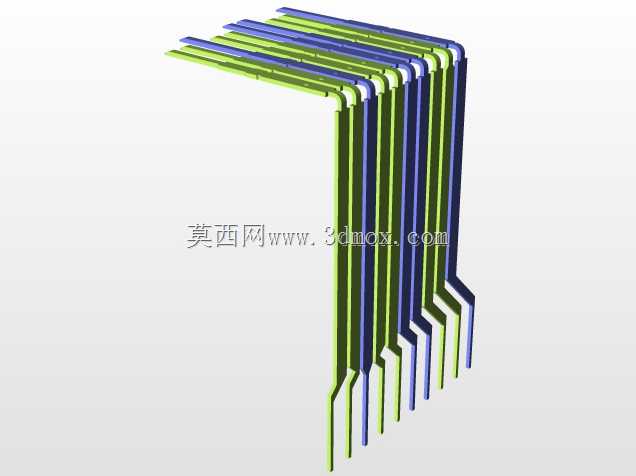

这款板载集成式视频接口连接器，主要应用于台式电脑主板、工业控制板卡、嵌入式计算设备的后置IO区域，承担数字视频信号的对外传输功能，可同时接驳DisplayPort与HDMI两种规格的视频线材，满足不同显示设备的连接需求，覆盖办公主机、游戏主板、工业工控机、迷你计算终端等多类硬件的接口配置需求。在实际设备运行中，该连接器可同时输出两路独立的高清数字视频信号，支持高刷新率、高色深的视频传输规格，适配从日常办公显示、专业设计绘图到高清影音播放的多场景信号输出要求，无需额外占用板卡空间布置独立接口，有效压缩主板后置IO区域的布局占用。从功能特性来看，这款集成式连接器采用双层堆叠的接口布局，上层为DP接口腔体、下层为HDMI接口腔体，两个接口各自拥有独立的金属屏蔽罩结构，可有效阻隔不同信号通道之间的电磁串扰，避免视频信号出现闪屏、噪点、传输丢包等问题；接口内部的接触端子采用镀金工艺处理，既可以降低信号传输的接触阻抗，保障高频视频信号的传输稳定性，也能提升端子的抗氧化耐磨性能，支持数百次的线材插拔循环而不出现接触不良的问题；连接器外围设置了多组固定焊脚与定位柱，在波峰焊装配时可以精准定位在主板对应的焊盘位置，避免焊接过程中出现偏移浮高的问题，焊脚穿过主板后形成牢固的机械连接，可承受线材插拔时的侧向冲击力，不会因长期插拔导致接口松脱。在设计思路上，这款连接器采用一体化集成的结构方案，替代了传统两个独立接口分别布置的设计，将两个接口的固定结构、屏蔽结构、定位结构做了整合设计，相比两个独立接口并排布置的方案，可节省近百分之三十的板上占用面积，给主板周边的电容、电阻、走线预留出更多布局空间；同时集成式的外壳结构可以形成连续的屏蔽腔体，将两个接口的信号传输区域完整包裹，相比独立接口的拼接屏蔽结构，拥有更优异的电磁屏蔽性能，可满足板卡高频信号传输的EMC测试要求。在外形尺寸与安装边界上，这款连接器的整体宽度适配标准主板后置IO挡板的开口尺寸，安装后接口端面与挡板平面齐平，不会出现接口内陷或者外凸过多导致线材无法插到底的问题；连接器的板下高度适配常规主板的元器件布局高度，不会与主板背面的加固背板、机箱支撑柱产生干涉；焊脚的排布间距符合常规PCB板的走线间距要求，信号引脚、接地引脚、供电引脚的排布顺序匹配主流视频信号的走线规范，可降低主板布线的难度，减少信号走线的过孔数量，进一步保障视频信号的传输质量。
