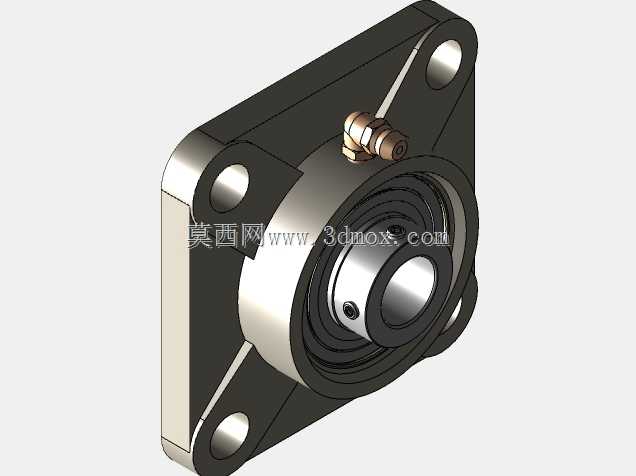

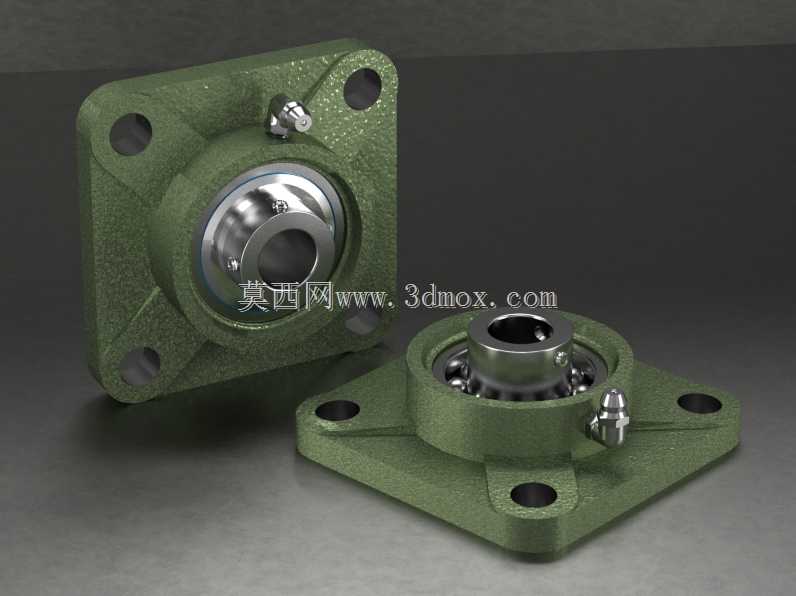

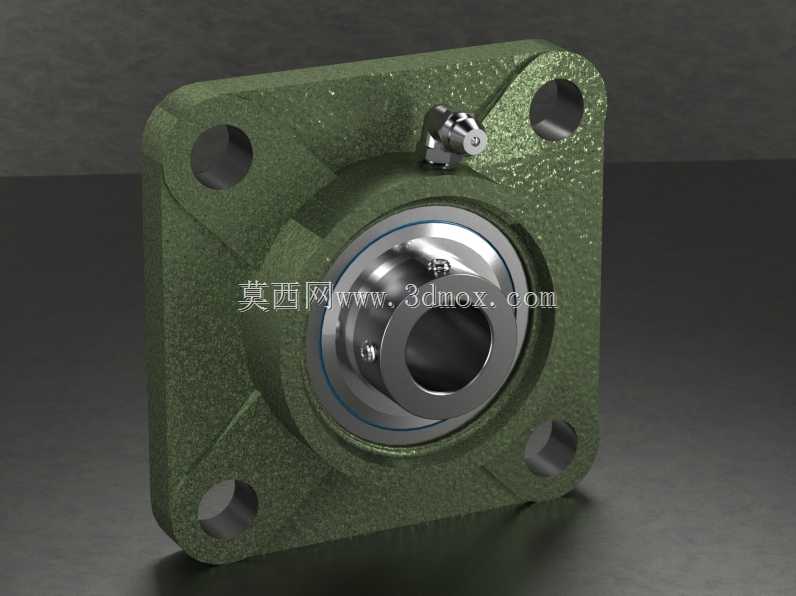

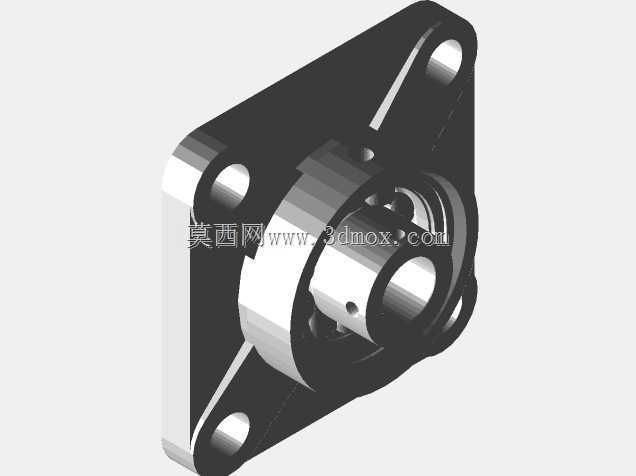

方形法兰带座外球面轴承垫块组件

这款方形法兰带座外球面轴承垫块组件，是工业传动支撑场景中应用极为广泛的基础零部件，主要用于各类输送设备、食品加工机械、农业机械、纺织机械以及轻工自动化生产线的转轴支撑部位，能够为旋转轴提供稳定的径向与轴向承载支撑，同时补偿轴安装过程中产生的少量同轴度误差，降低轴系运转的额外负载。在实际生产场景中，这类组件常被安装在设备的侧壁或框架平面上，无需额外加工复杂的轴承安装沉孔，仅需通过四个安装孔使用螺栓即可完成快速固定，大幅降低设备机架的加工难度与装配工时，尤其适合中小型设备的模块化装配需求。从功能特性来看，组件自带的外球面轴承内置钢珠滚动体，运转摩擦阻力小，能够承受中等程度的径向载荷与一定的轴向冲击载荷，轴承顶部配置的注油嘴可方便后期运维时补充润滑脂，延长组件的整体使用寿命，铸造成型的方形法兰座表面做了防锈涂覆处理，能够适应多粉尘、轻度潮湿的常规工业作业环境，不易出现锈蚀剥落的问题。在设计思路上，这款组件采用了法兰座与外球面轴承的分体嵌合结构，轴承外圈的球面结构与法兰座的内球面型腔配合，可实现小角度的自动调心，当转轴出现轻微挠曲变形或安装孔位存在少量位置偏差时，轴承可自适应调整角度，避免轴承内部出现卡滞、偏磨的问题。法兰座的四个安装孔采用对称分布设计，安装时无需刻意区分方向，四个角位的安装平面做了铣平处理，能够保证与安装基面的紧密贴合，避免装配后出现组件倾斜导致的轴系运转不同心问题；法兰座的中心轴承安装孔与外球面轴承外圈采用过渡配合，既保证轴承安装后的定位稳定性，也可在轴承磨损后单独更换轴承本体，降低后期的维护更换成本。从安装边界来看，方形法兰的四个安装孔中心距遵循通用工业安装尺寸规范，安装孔直径适配常规的六角螺栓规格，组件整体的轴向厚度经过优化，既保证法兰座自身的结构强度，不会在重载下出现座体开裂变形，也不会占用过多的轴端安装空间，适配多数常规工业场景的安装空间要求；轴承内孔的锁紧结构采用顶丝锁紧方式，安装时将轴穿入内孔后拧紧侧面的顶丝即可完成轴与轴承的固定，装配操作简单便捷，无需额外的专用安装工具，能够有效提升现场的装配作业效率。
