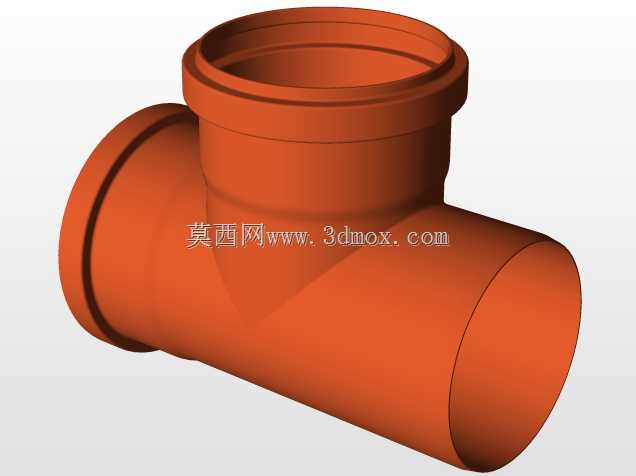

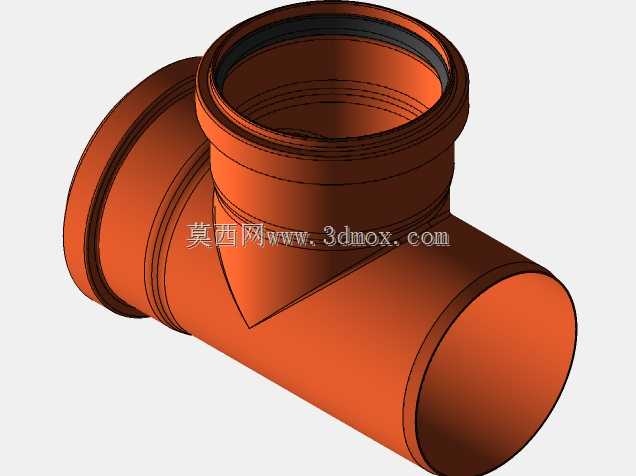

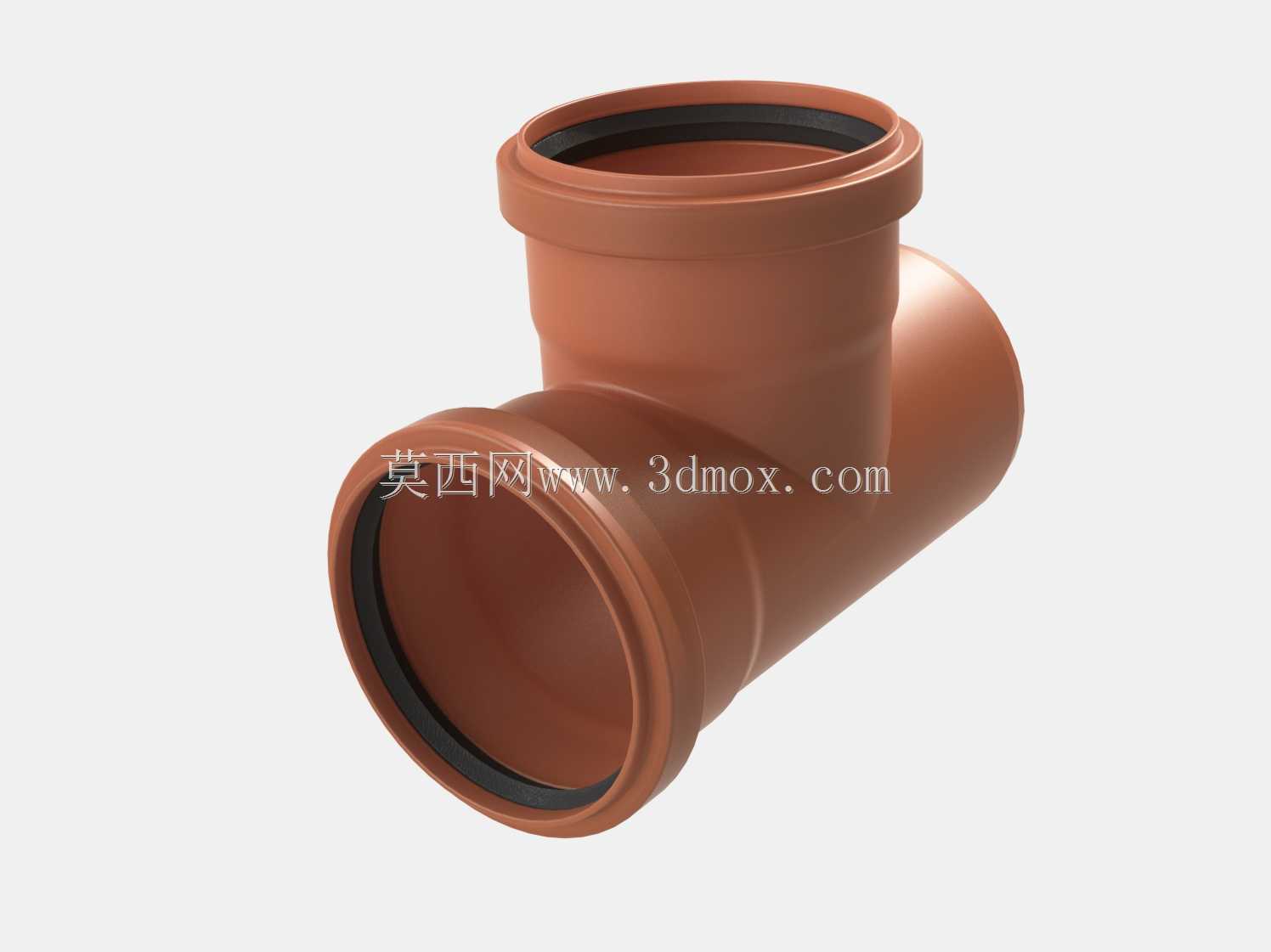

160mm直角PVC排水三通管件结构

这款160mm规格的直角PVC三通管件，主要应用于建筑室内外排水管网、市政排污支管、工业废水输送管路的分支连接场景，是排水管路系统中实现管路直角转向、同时对接三路管线的核心连接配件，在民用住宅厨卫排水、商用建筑雨污分流、厂区生产废水收集等场景中承担着介质分流、转向输送的关键作用，能够在不额外增加管路转接接头的前提下，完成垂直方向与水平方向管线的连通，有效减少管路连接节点，降低管路系统的渗漏风险。该管件基于实际装配工况做了适配性调整，将常规同类型配件的87.5度夹角调整为90度直角结构，更适配现场标准化安装的排布需求，避免安装过程中因角度偏差出现的管线错位、密封胶圈受压不均等问题。产品整体采用棕红色硬质PVC材质一体成型，三个连接端均设置了扩口承插结构，承口内侧预置橡胶密封胶圈，安装时仅需将同规格PVC管材端部插入承口，依靠胶圈的压缩形变即可实现可靠密封，无需额外涂抹粘接剂，安装效率更高，后期维护更换也更为便捷。从外形尺寸来看，该管件公称通径为160mm，三个承口的内径与对应规格PVC管材的外径公差做了精准匹配，承口深度满足管路安装的插入深度要求，能够保证管材插入后有足够的接触面积，避免管路运行过程中受水压冲击、地基沉降影响出现脱管问题。设计过程中充分考虑了管路的流体输送特性，三通内部的流道做了圆弧过渡处理，没有突兀的直角折角，能够有效降低排水过程中的水流阻力，减少排水噪音，同时避免污物在转角处淤积堵塞，提升管路长期运行的通畅性。管件外壁厚度均匀，承口部位做了加厚加强处理，能够承受埋地敷设时的土壤压力，以及管路内部的排水冲击载荷，适配无压排水管路的长期使用需求。在安装边界上，该管件可直接对接同规格的PVC-U排水管材，无需额外搭配转换接头，安装时需保证管材切口平整，插入承口前清理干净端部毛刺，对齐胶圈位置后均匀施力插入到位即可，可适配明装、埋地、吊顶内敷设等多种安装场景，能够满足不同工况下的管路分支连接需求。
