SMC EVZ5123型集成气动电磁阀组件

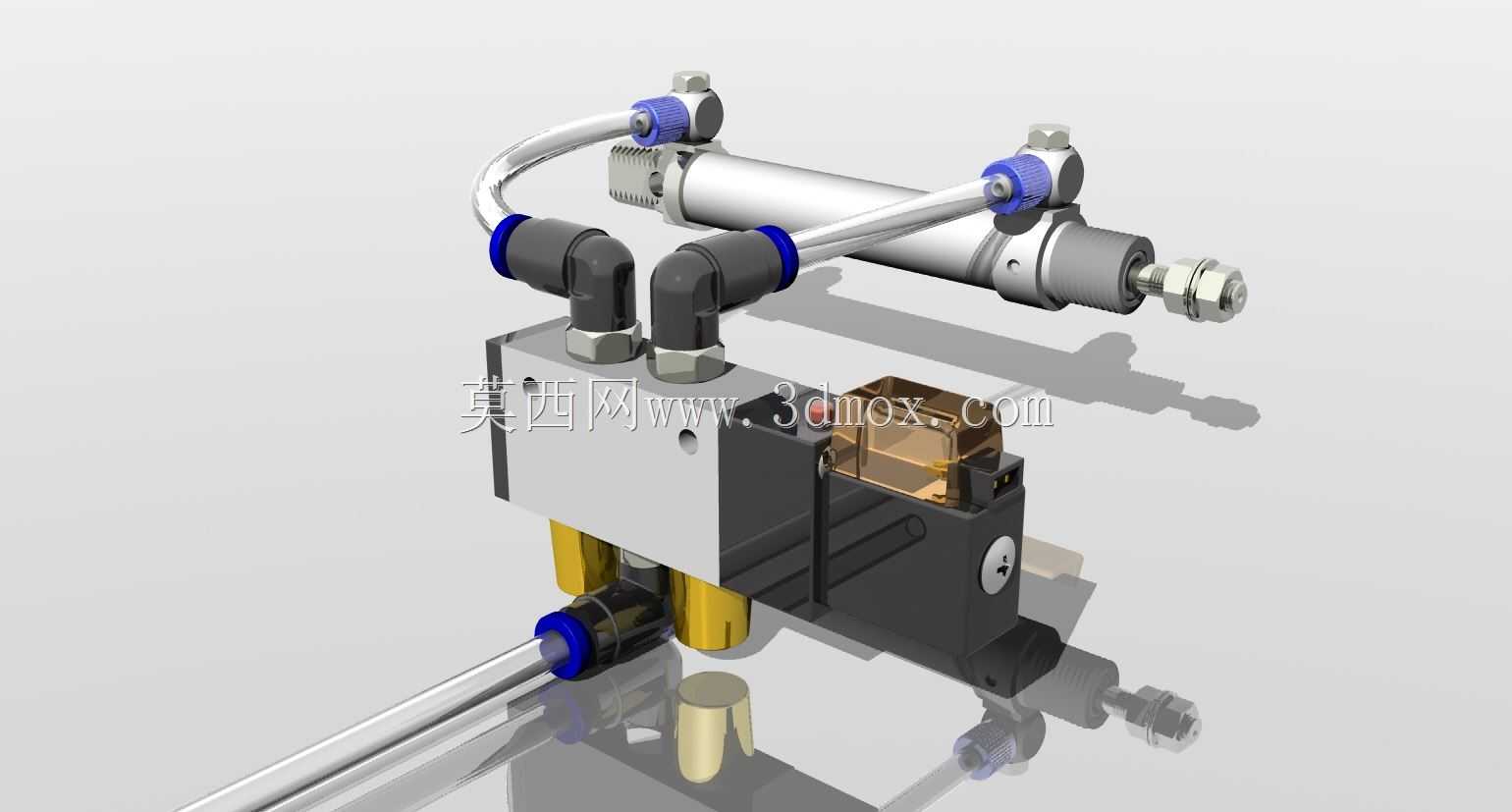

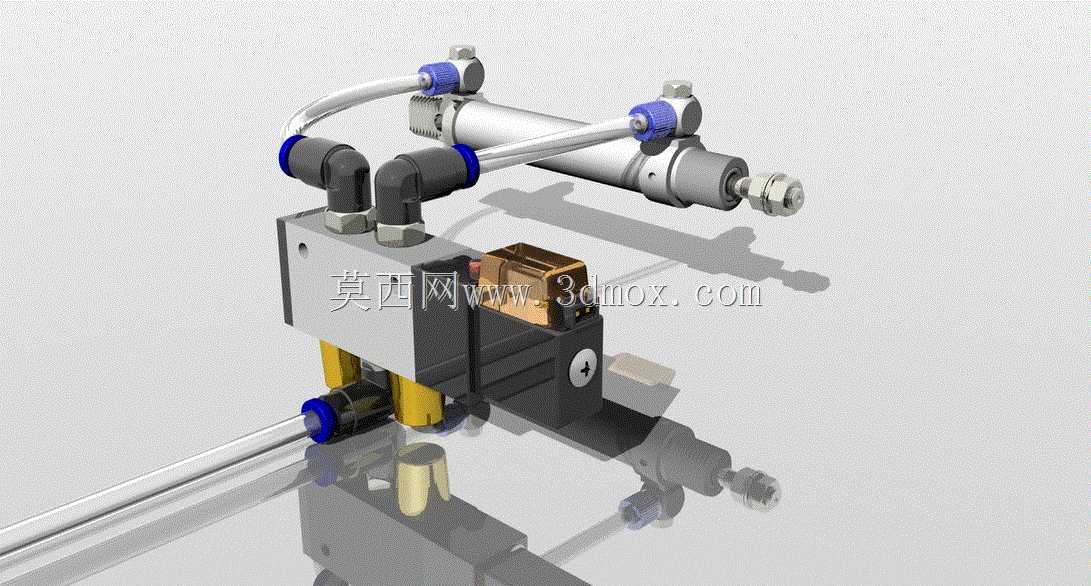

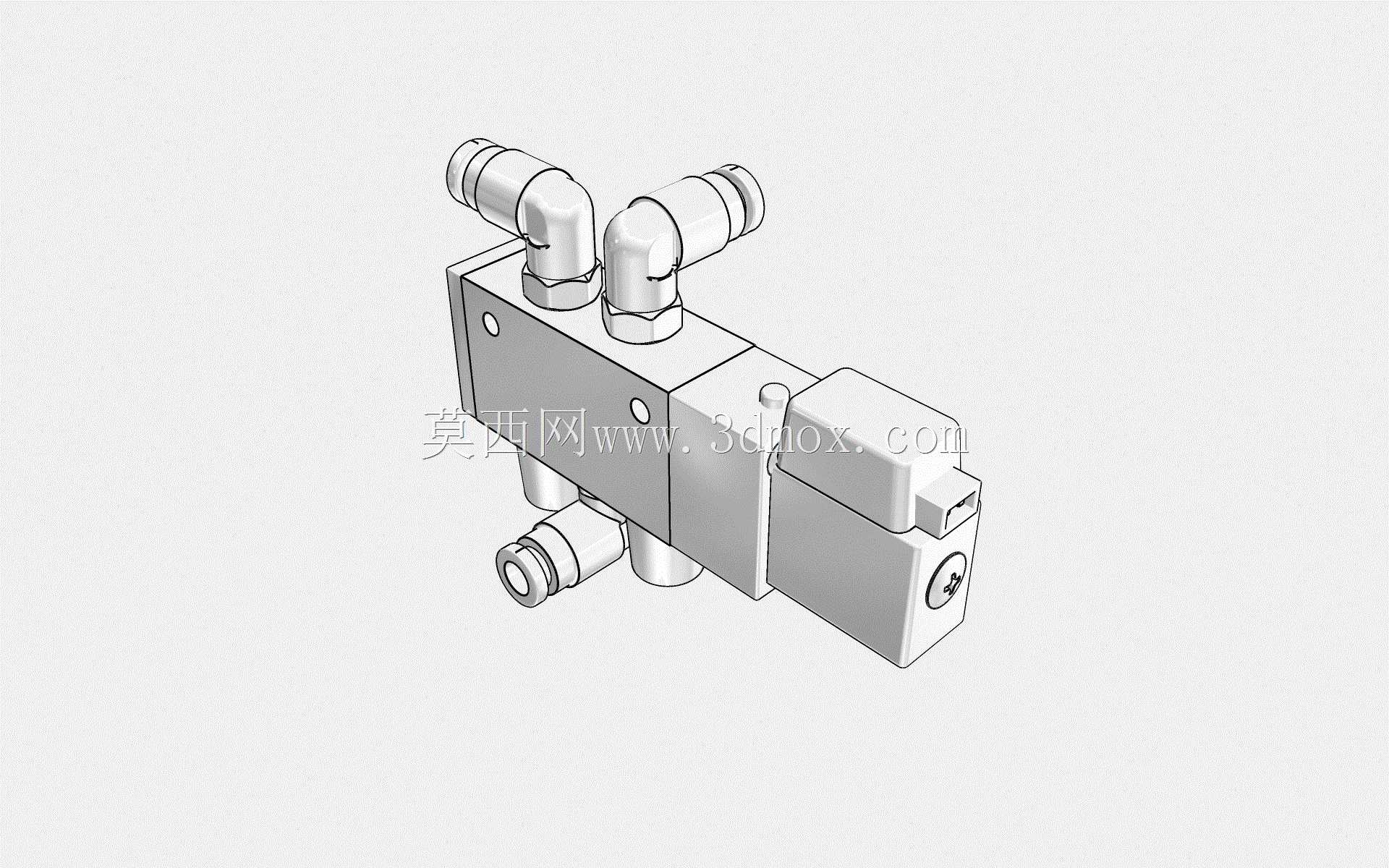

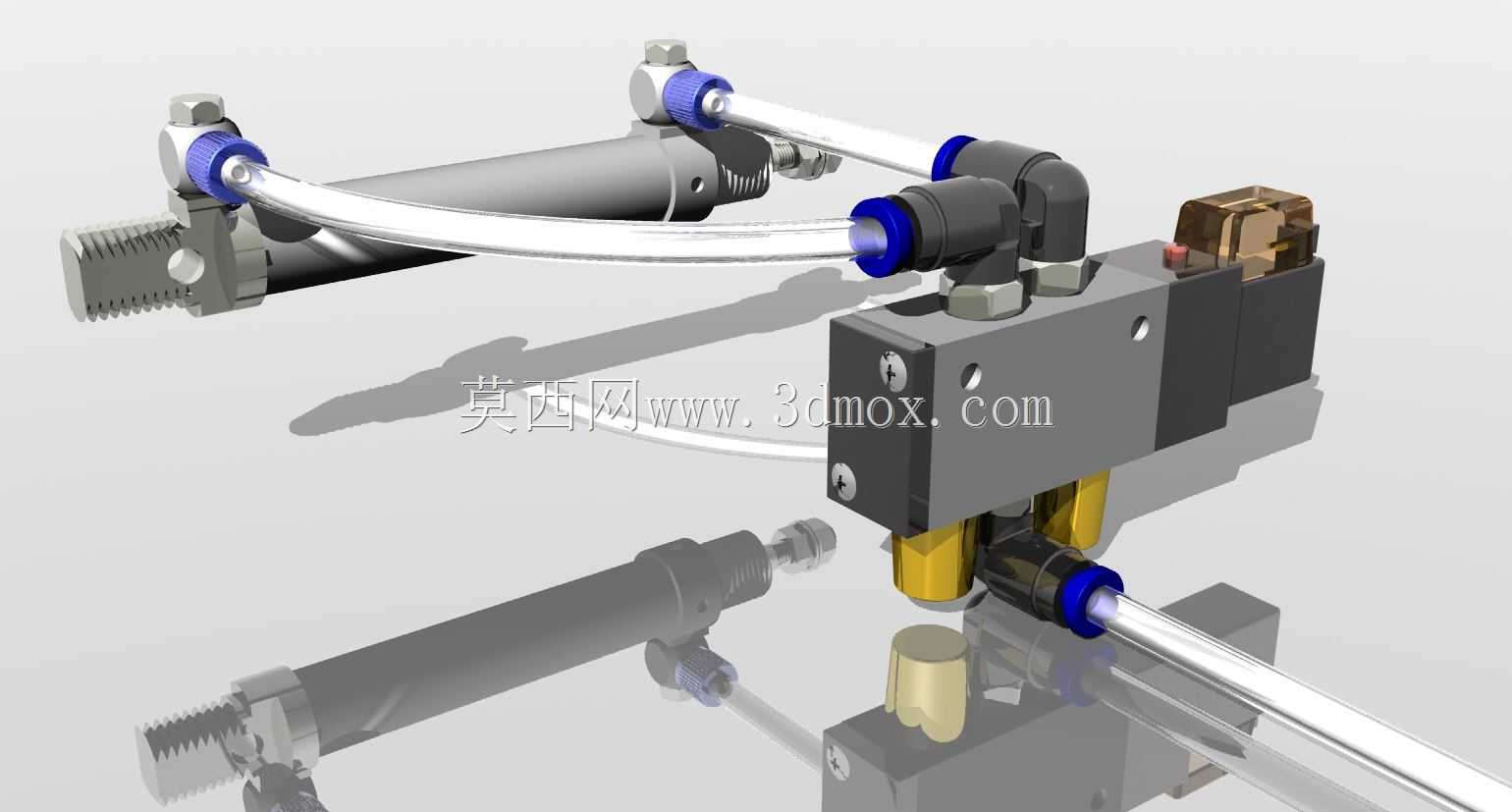

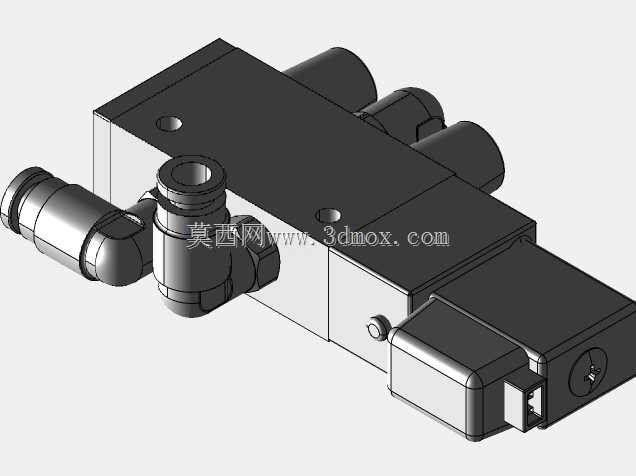

这款电磁阀组件是气动控制系统里的核心执行控制元件，主要应用在自动化生产线气动回路、小型装配工作站气路控制、包装设备气动执行单元、非标自动化设备的气路通断切换场景中，承担着压缩空气流向、通断的精准控制职能，可直接驱动小型气缸、气动夹爪、真空吸盘等终端气动执行件完成预设动作，是气动系统里实现电信号转气动动力输出的关键转换部件。该款电磁阀采用集成式阀岛搭配外置气缸的组合结构，阀主体部分集成了电磁驱动模块、气路换向腔体、快插接头安装位，无需额外搭建分散式阀座，可直接通过侧部的快插接口完成气源输入与输出气路的连接，配套的外置气缸通过硬质气管与阀组输出端直连，整体结构紧凑，能在狭小的设备安装空间内完成布置，减少了分散式阀件占用的安装面积。设计过程中充分考虑了气动回路的压损控制，阀体内腔采用平滑流道设计，压缩空气通过时的压力损失控制在较低水平，能有效降低气源能耗，同时快插接头采用带蓝色锁紧环的标准气动快插结构，无需额外工具即可完成气管的插拔与密封，后期维护更换气管时操作效率更高。电磁驱动模块采用低功耗线圈设计，长时间通电工作时温升控制在合理区间，可适配工业场景下长时间连续通电的工作需求，阀组侧面设置了手动调试按钮，在设备调试阶段无需接入电信号即可手动切换气路状态，方便现场调试人员快速排查气路故障、校准执行件动作位置。安装边界上，阀组主体采用底部平面安装结构，可通过螺栓直接固定在设备安装板或型材支架上，整体安装孔位符合常规气动阀件的通用安装尺寸，可直接替换同规格的传统分散式电磁阀组，配套的外置气缸采用标准圆形气缸结构，两端带可调缓冲结构，气缸活塞杆伸出与缩回的行程末端可通过缓冲调节螺钉调整缓冲力度，避免活塞撞击端盖产生噪音与结构损伤，气缸的进出气口同样采用快插接头设计，与阀组之间的连接气管可根据实际安装距离灵活裁剪长度，适配不同设备内部的布线布管需求。整套组件的气路连接采用侧置布局，所有气管接口均布置在阀组与气缸的同侧，方便设备内部的气路整理与固定，避免管线杂乱干扰其他运动部件的运行，电磁线圈的接线端采用标准接线端子结构，可快速接入设备的PLC控制输出回路，响应速度快，动作切换干脆，可满足高频次的气路切换工作需求，适配多数轻工业自动化设备的气动控制场景。
