小型直动式气动电磁阀三维结构设计

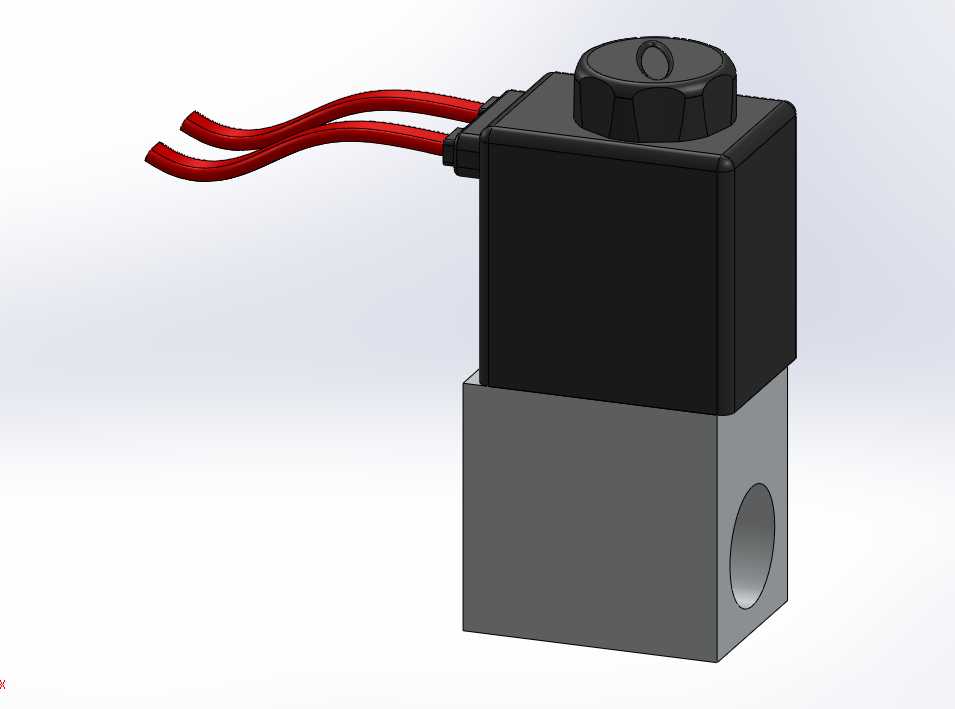

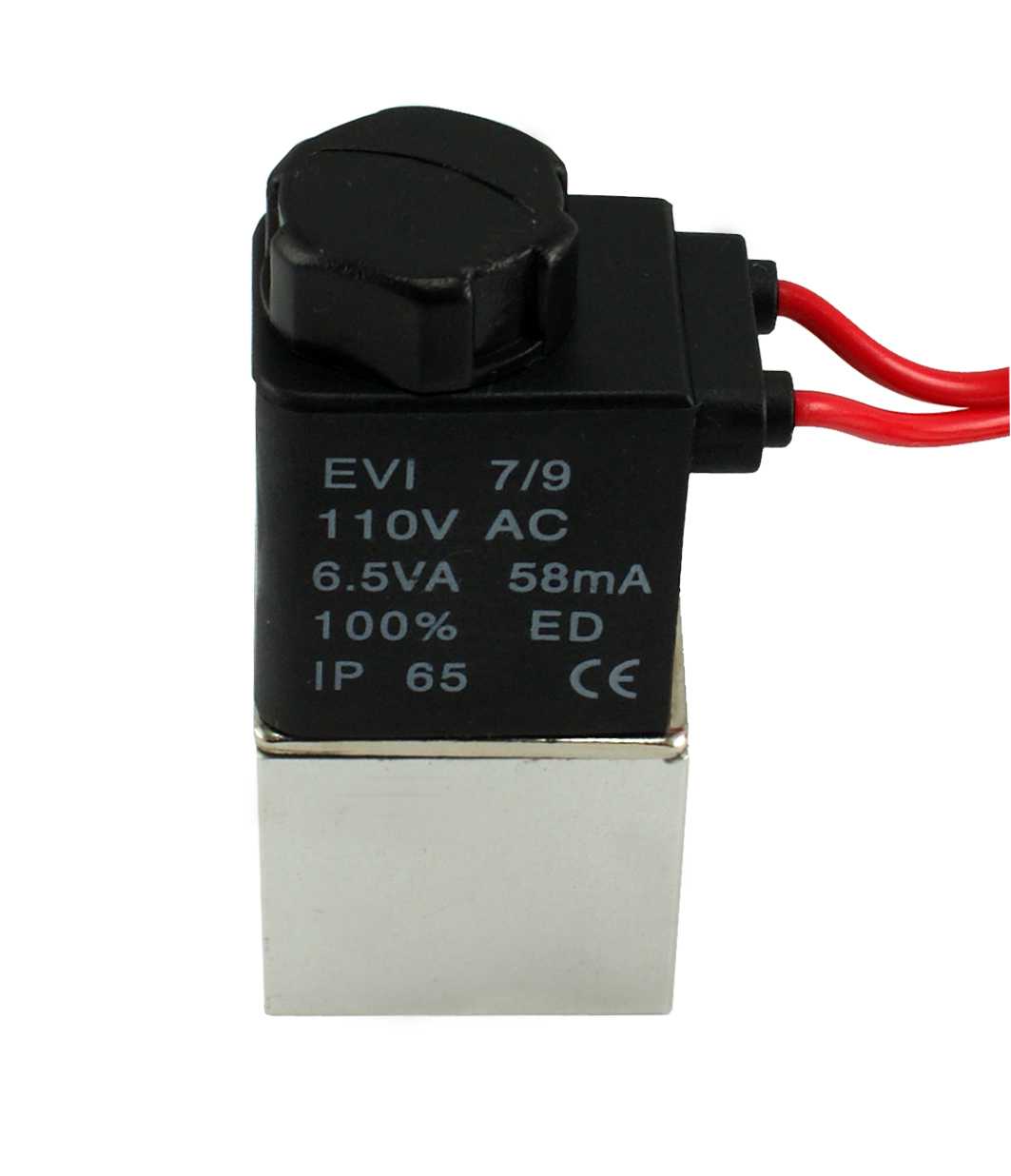

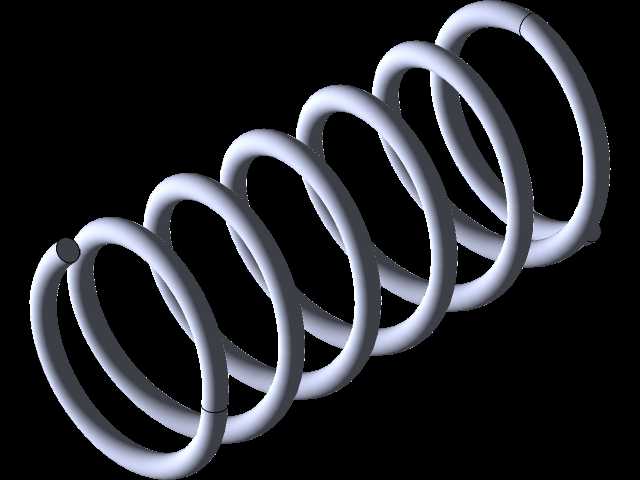

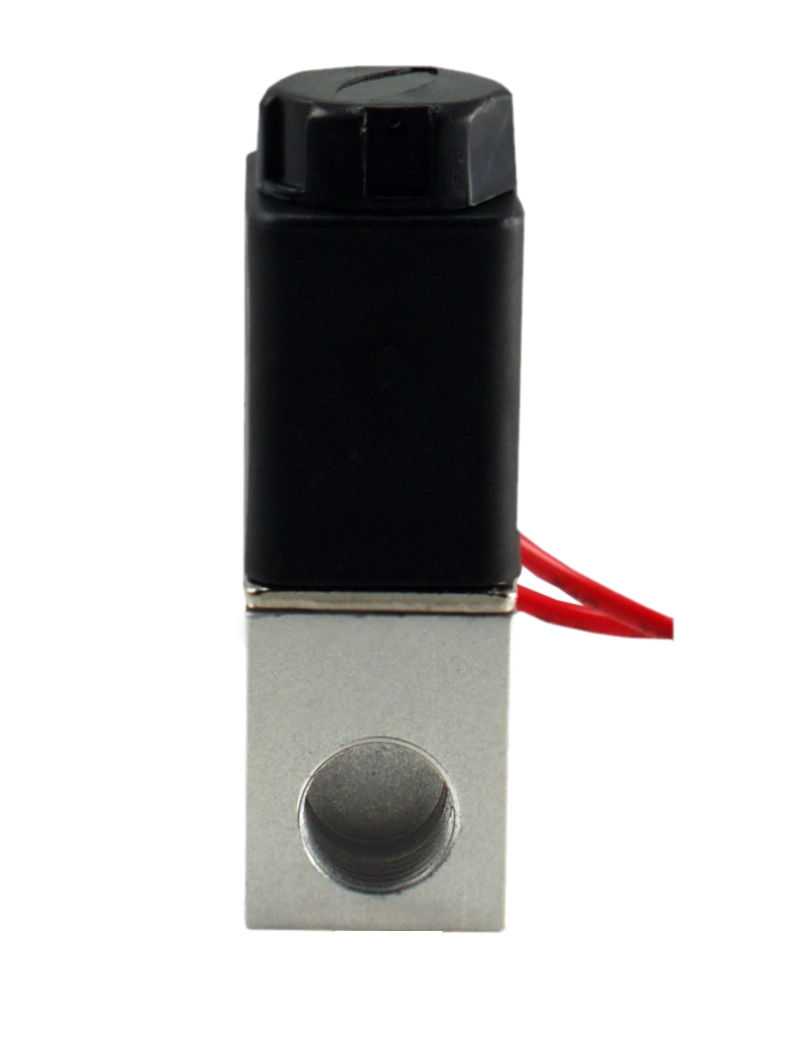

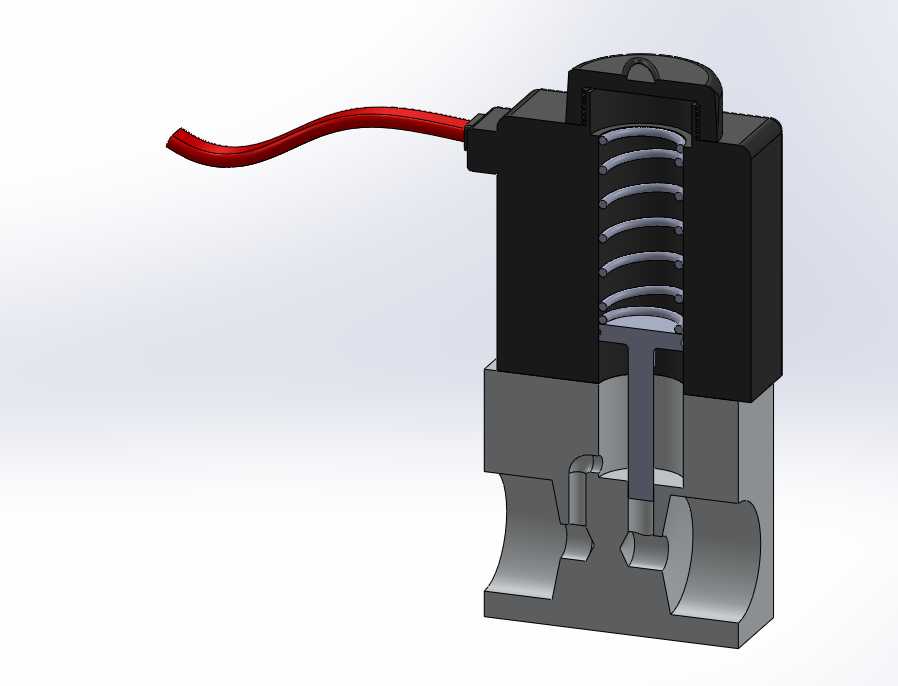

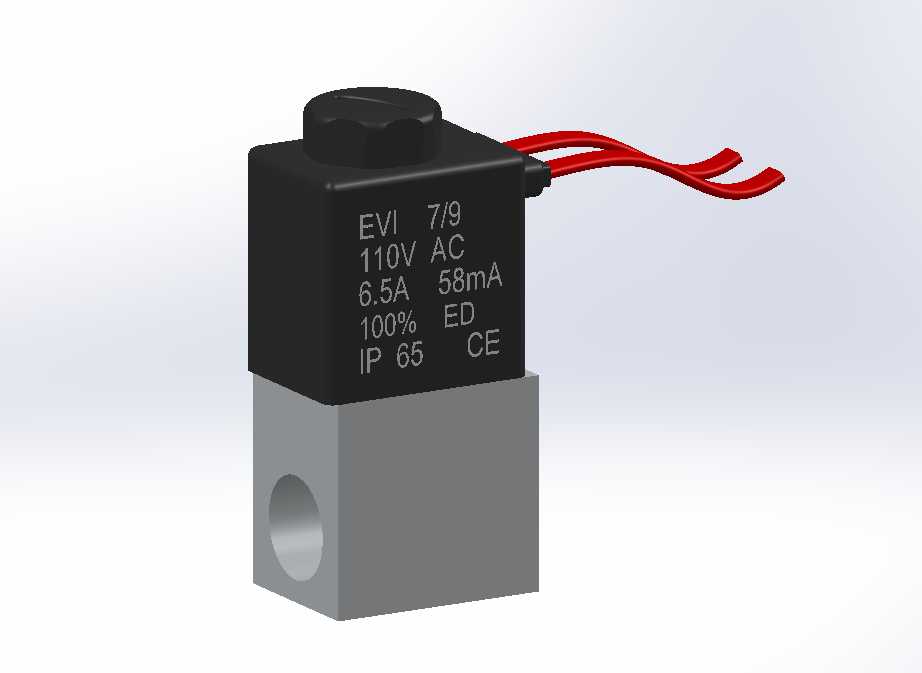

这款小型直动式电磁阀是气动控制系统里的核心控制元件，主要应用在小型自动化生产线气路控制、小型气动执行机构通断控制、实验室气动实验台气路切换、小型医疗设备气路调控这类对安装空间要求严苛的场景中，区别于大口径大通径的工业电磁阀，这款产品主打小体积、快响应、低功耗的特性，适配低压气动回路的通断控制需求，能够在收到电信号后快速完成气路的导通与切断动作，实现对气缸、气动夹爪、气动吸盘这类终端气动执行元件的动作控制。从功能特性来看，这款电磁阀采用直动式结构设计，无需依赖管路气压差即可完成阀口开闭，在低压甚至零压工况下也能可靠动作，线圈部分采用AC110V供电规格，防护等级达到IP65，能够适应多粉尘、轻微溅水的车间作业环境，线圈表面清晰标注了电气参数与认证标识，出线采用红黑双线引出设计，方便现场接线时快速区分供电极性，避免接线错误导致的线圈烧毁问题。阀身部分采用方形金属阀体结构，侧面开设内螺纹通气孔，可直接对接标准气动快插接头或者硬管连接，无需额外加装转接板，减少了气路的泄漏点。在设计思路上，这款模型完全参照实物测绘比例构建，还原了实物的装配关系：上部为电磁驱动线圈模块，下部为阀体流道模块，两者通过卡扣与密封垫完成装配，既保证了线圈部分的可拆卸更换性，也能保证阀体内流道的密封性能，避免气体从装配缝隙泄漏。线圈顶部设置了手动调节旋钮，在设备调试或者断电应急状态下，可以手动按压旋钮完成阀口的临时开闭，方便现场调试人员排查气路故障，无需反复通断电源测试。从安装边界来看，这款电磁阀整体为方正立式结构，安装时仅需预留阀体本身的长宽尺寸空间即可，接线端引出的导线预留足够的弯曲半径空间，侧面的通气孔预留接头安装的操作空间，不需要额外的安装支架，可直接通过阀体侧面的通孔完成螺丝固定，也可以通过阀块集成安装在汇流板上，适配多联阀组的集成安装需求，整体外形紧凑，不会占用过多的设备内部安装空间，非常适合集成在小型自动化设备内部的狭小气路仓内。模型完整还原了产品的外观细节、装配层级与接口位置，能够直接用于设备布局的干涉检查、气路方案的可视化演示、产品样本的三维展示等场景，帮助设计人员在设备整体设计阶段提前确认阀件的安装位置、接线走向与管路连接路径，减少后期实物装配时出现的空间干涉、管路弯折等问题。
