IDE接口Molex4针公头电源连接器三维建模作品

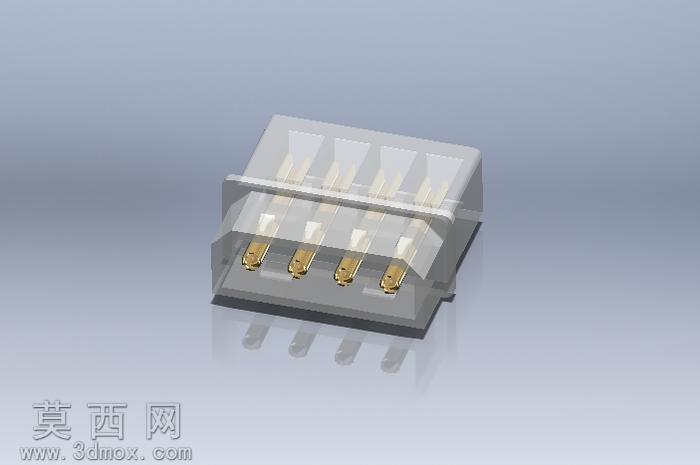

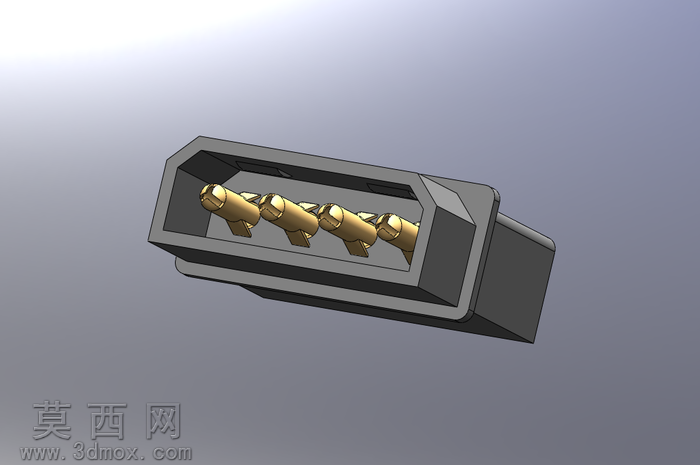

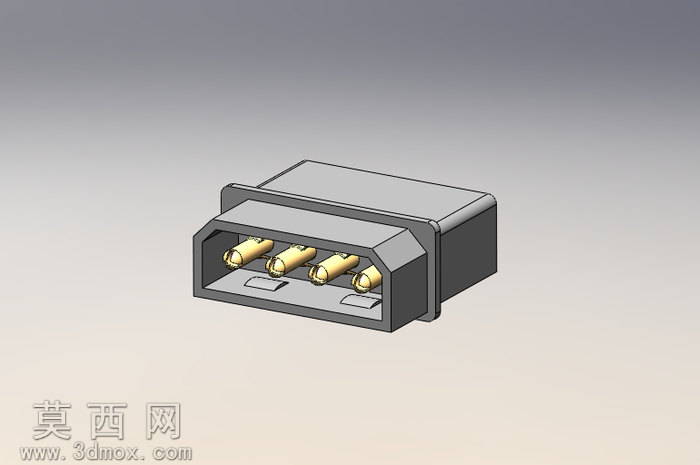

本作品为IDE接口配套的Molex规格4针男性电源连接器三维模型，建模过程以还原实物结构特征、适配PCB板端装配需求为核心目标，首先通过实物测绘结合公开的连接器通用尺寸规范确定整体比例参数，先构建半透明绝缘基座的主体轮廓：基座采用长方体基础形态，顶部开设四个平行排列的端子容纳腔，腔体内壁设计有定位卡扣结构，用于固定插入的导电端子，避免端子在插拔过程中出现移位、松脱问题；基座底部预留四个对应端子的伸出位，匹配PCB板焊接端的尺寸要求，同时在基座两侧设计有细微的导向斜角，方便与对应母头连接器完成对位插接。导电端子部分采用镀金铜材的材质设定，建模时还原端子的接触端弹片结构与焊接端平直结构，接触端的弧形弹片经过尺寸校准，保证与母头端子对接时具备合适的接触压力，降低连接电阻，焊接端的长度与宽度符合常规波峰焊的工艺要求，可直接用于PCB Layout的封装匹配参考。材质渲染阶段，绝缘基座设置为半透明磨砂PC材质效果，调整透明度与粗糙度参数，既能展现内部端子的排布结构，又还原了实物塑料壳体的哑光质感；导电端子设置为抛光金属材质，添加细微的镀金层色泽与表面反光效果，区分开绝缘部分与导电部分的视觉差异，同时在基座底部添加柔和的投影效果，提升模型的整体真实感。设计思路上，考虑到常规公开渠道缺少该款通用连接器的可复用三维模型，本模型做了合理的简化处理，在不影响装配尺寸、结构特征表达的前提下，省略了端子内部极细微的加工纹理、壳体表面的微小注塑痕迹等非核心结构，既控制了模型的整体文件大小，又能完全满足电子设备结构设计时的装配干涉检查、布局示意、渲染展示等使用需求，四个针脚的间距、基座的整体长宽高尺寸均经过校准，可直接导入各类三维装配场景中使用，无需额外调整尺寸比例。
