立式斯特林发动机结构展示三维设计

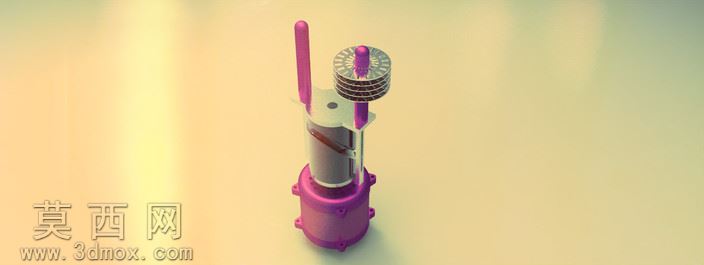

本作品为立式布局的斯特林发动机三维建模设计，整体采用同轴立式排布结构，在三维建模过程中，首先完成核心缸体的基准定位，以中心轴线为装配基准，依次构建动力气缸、置换气缸、顶部散热翅片组、动力输出曲柄连杆机构、底部支撑基座等核心部件，各部件间严格遵循斯特林发动机的运动配合公差要求，预留了合理的运动间隙，避免机构运行时出现干涉问题。材质设置上，主体缸体采用哑光金属材质模拟铝合金缸体的质感，顶部散热结构采用亮面金属材质突出翅片的规整切削质感，底部基座采用磨砂紫粉色涂装材质区分支撑结构与功能部件，传动杆件采用抛光金属材质还原金属杆件的光泽特性，不同部件的材质区分清晰，能够直观分辨各结构的功能分区。渲染环节采用柔和的侧上方打光方案，光线角度经过调整，既能够清晰呈现缸体表面的结构细节、散热翅片的层叠结构，也通过柔和的阴影突出整体立式结构的纵深感，背景采用低饱和度的暖黄色渐变，避免背景元素干扰主体结构的展示效果。设计过程中，重点梳理了斯特林发动机的热力循环逻辑对应的结构布局，将置换活塞与动力活塞的同轴排布作为核心设计要点，还原了外置加热端、冷却端的结构位置，顶部的多层环形散热翅片按照等间距排布，保证散热结构的视觉合理性，底部基座设置了均匀分布的固定凸台，还原了实际发动机的安装固定结构。需要说明的是，本模型为演示用途的结构展示模型，未设置十字头连接结构，无法实现实际运行功能，建模过程中额外补充了渲染配置文件，能够直接调用渲染参数生成展示效果图，模型同时导出了通用格式文件，可在多数三维软件中打开查看结构细节，整体建模逻辑清晰，结构层级分明，各部件的装配关系明确，能够直观展示立式斯特林发动机的整体构造与各部件的位置关系，适合用于斯特林发动机的结构认知、原理演示等场景。
