可动仿真斯特林发动机结构三维设计

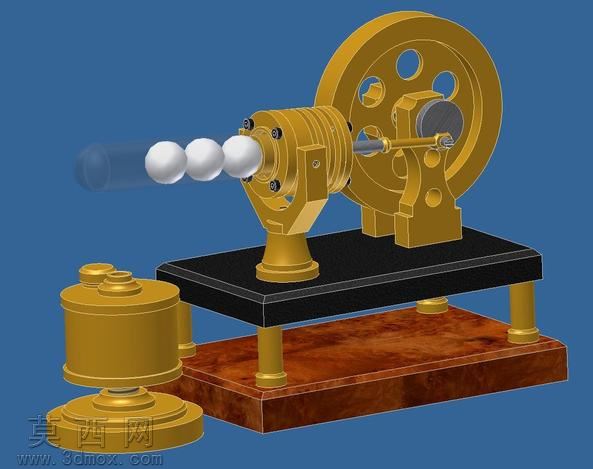

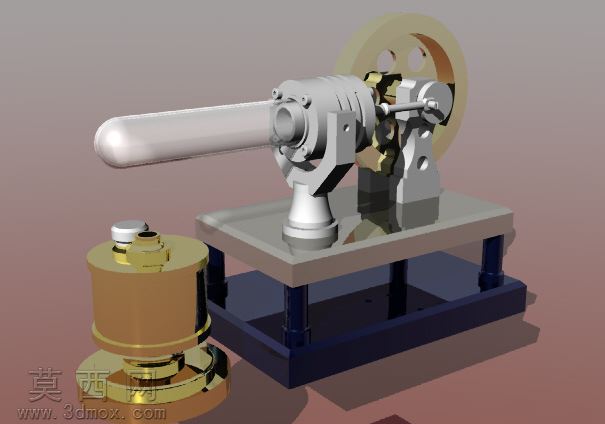

本作品为可动仿真的斯特林发动机三维设计，建模阶段严格遵循真实斯特林发动机的机械传动逻辑搭建整体结构，首先完成核心动力腔体的建模，精准还原置换活塞、动力活塞的配合尺寸，保证腔体内部的运动间隙符合实际机械运行的公差要求，避免运动过程中出现部件干涉的问题。传动部分完整复刻了曲柄连杆机构的连接关系，将活塞的直线往复运动与飞轮的旋转运动做了精准的约束绑定，同时对飞轮做了轻量化的镂空结构设计，既还原了真实飞轮的配重平衡逻辑，也让整体外观更具精致的机械质感。支撑结构部分采用分层设计，上层为黑色硬质安装平台，用于固定动力主体与传动组件，下层为仿木质纹理的基座，搭配金色支撑柱连接上下两层，还原了复古款教学演示用斯特林发动机的经典外观造型。加热腔体部分独立建模，还原了外置加热锅炉的结构形态，与动力腔体的连接管路做了平滑过渡处理，保证整体结构的完整性。渲染阶段针对不同部件赋予了差异化的材质：动力主体、传动部件、飞轮、加热腔体、支撑柱均采用哑光金色金属材质，模拟黄铜金属的温润金属质感，调整金属粗糙度参数避免出现过于刺眼的镜面反射；上层安装平台采用磨砂黑色硬质材质，模拟铸铁烤漆的表面质感；下层基座采用深棕色木纹材质，还原实木底座的自然纹理细节；运动演示部分添加了半透明的运动轨迹特效，搭配连续排列的球体直观展示活塞的往复运动方向与行程范围。设计过程中提前完成了全组件的运动约束设置，将驱动部分的约束关系做了完整配置，无需额外调整约束即可直接运行运动仿真，直观展示斯特林发动机通过外部加热实现缸内气体热胀冷缩、进而推动活塞带动飞轮持续转动的完整工作过程，整体结构比例协调，各部件的连接关系清晰明了，既可以作为机械原理教学的演示模型，也可以作为动力机械结构设计的参考案例。
