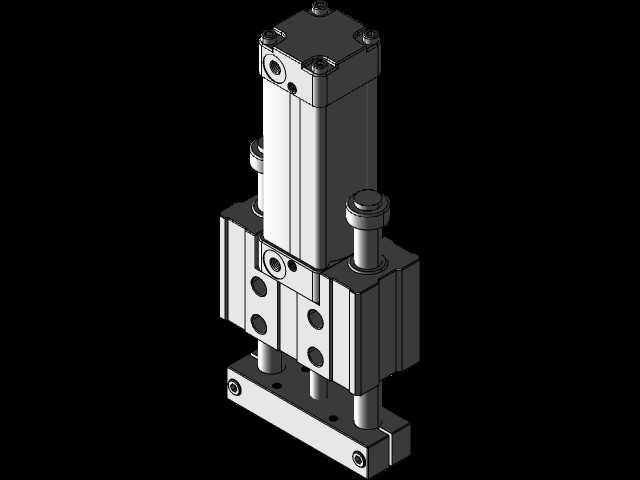

带导杆导向型气动执行滑台结构设计

这款带导杆导向的气动滑台是自动化生产线中应用极为广泛的直线执行组件，常见于3C电子装配线的工件移栽、轻工包装线的物料推送、五金加工工位的工件定位夹持、检测设备的探头进给等场景，能够在压缩空气驱动下完成稳定的直线往复动作，替代人工完成重复度高、定位要求准的直线位移作业，大幅降低一线操作人员的重复劳动强度，提升工位作业的一致性与稳定性。

从实际用途来看，该滑台整合了气缸的动力输出与双导杆的导向承载功能，不需要额外搭配直线导轨、安装支座等零散配件，可直接安装在设备台面上完成推料、挡停、抬升、夹取进给等动作，相比单独搭配气缸与导轨的组装方案，整体集成度更高，安装调试的工作量更小，也能避免零散配件组装带来的同轴度偏差、运行卡滞等问题。

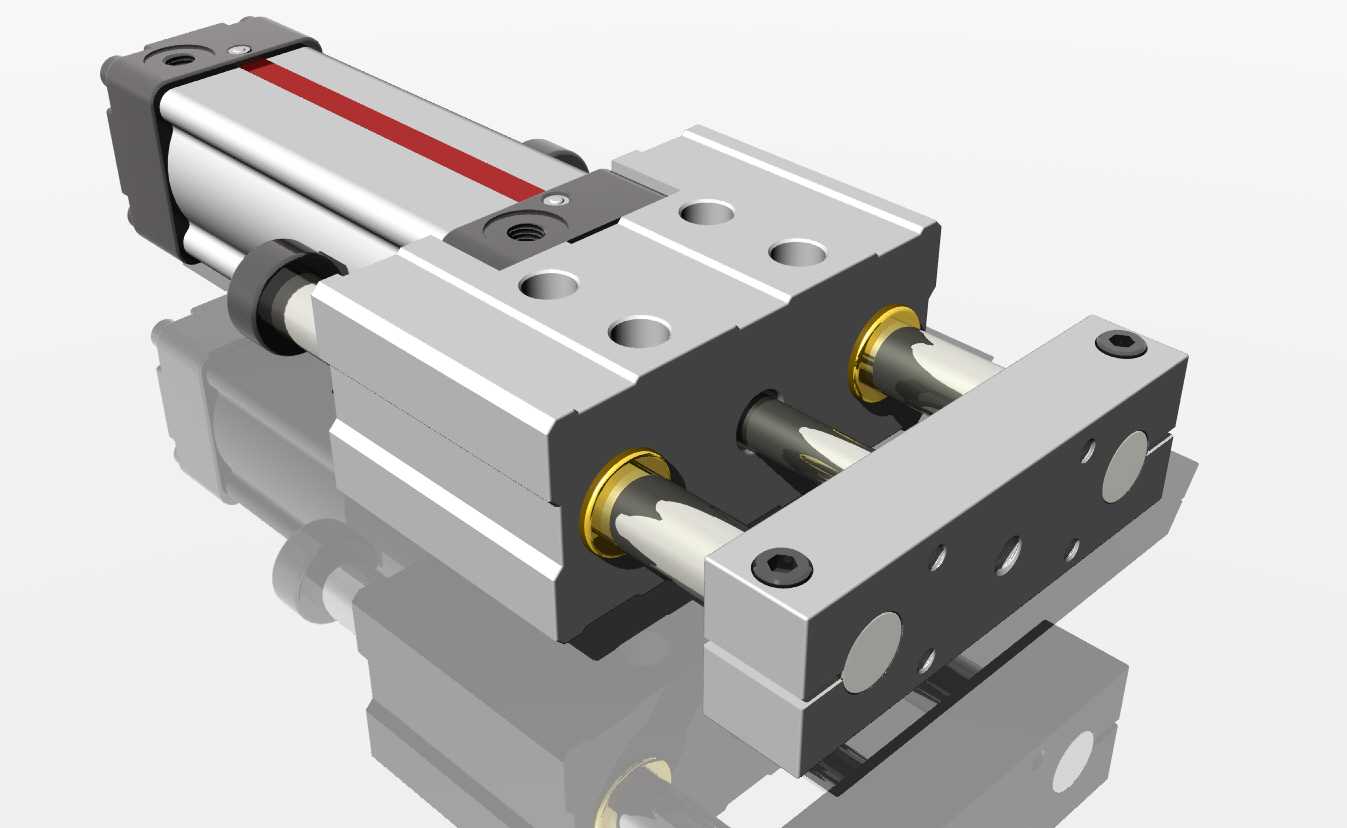

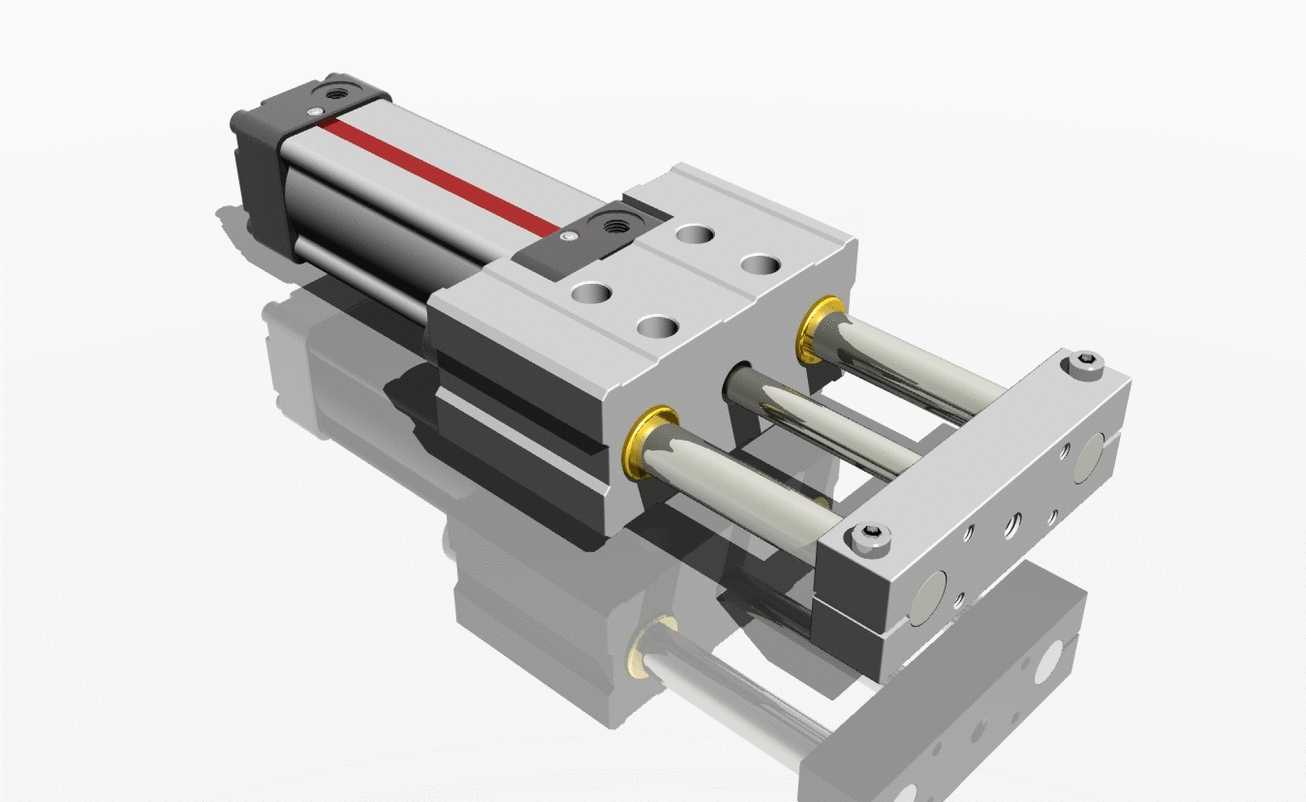

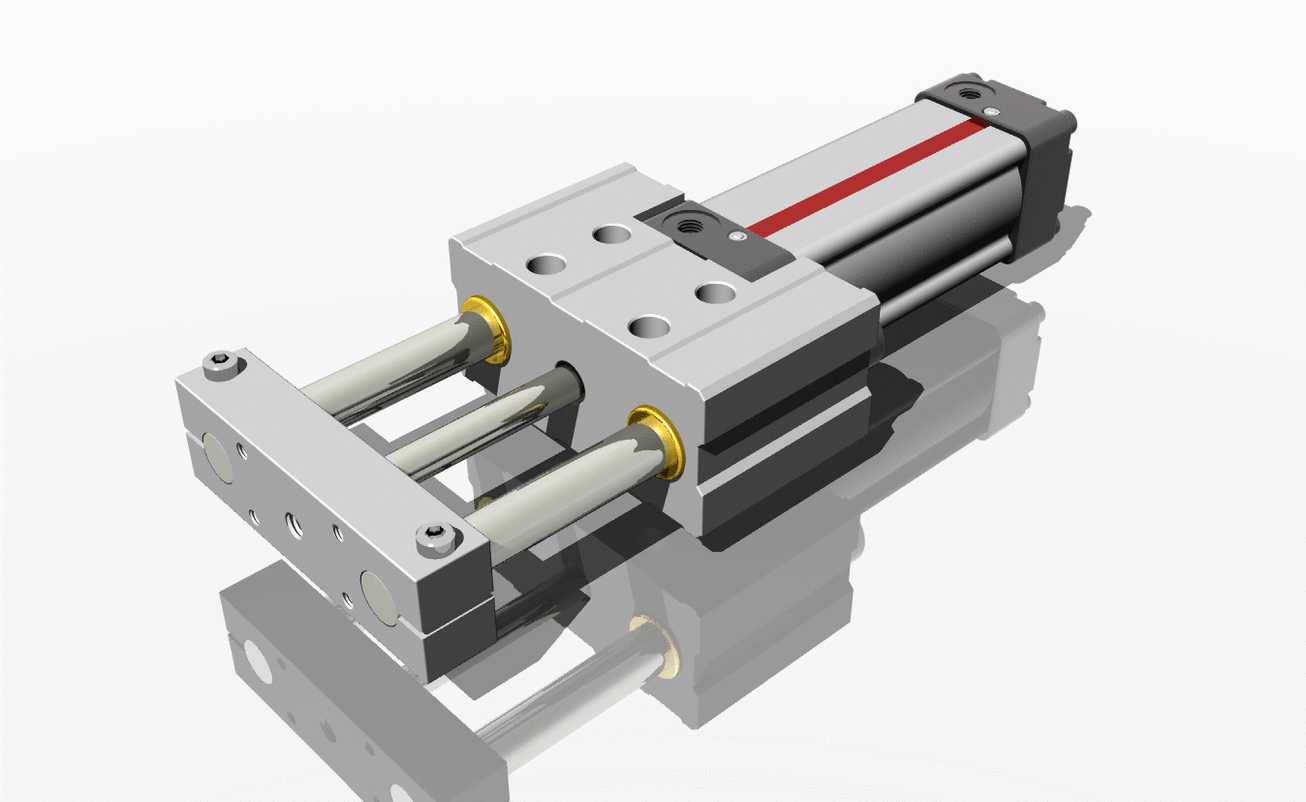

在功能特性上，这款滑台采用双平行导杆搭配直线轴承的导向结构，能够承受一定的侧向负载与扭转力矩，不会像普通笔形气缸那样在受侧向力时出现活塞杆弯折、密封件偏磨的问题；滑台的输出端预留了标准化的安装螺孔，可直接固定吸盘、夹爪、推块等执行末端，适配不同工位的作业需求；缸体侧面设置了感应开关安装槽，可方便加装磁性感应开关，实时反馈滑台的伸出、缩回位置，方便接入设备的控制系统完成动作逻辑联动；缸筒与端盖的密封结构采用耐磨密封件，能够在常规工厂气源环境下长期稳定运行，降低日常维护的频次。

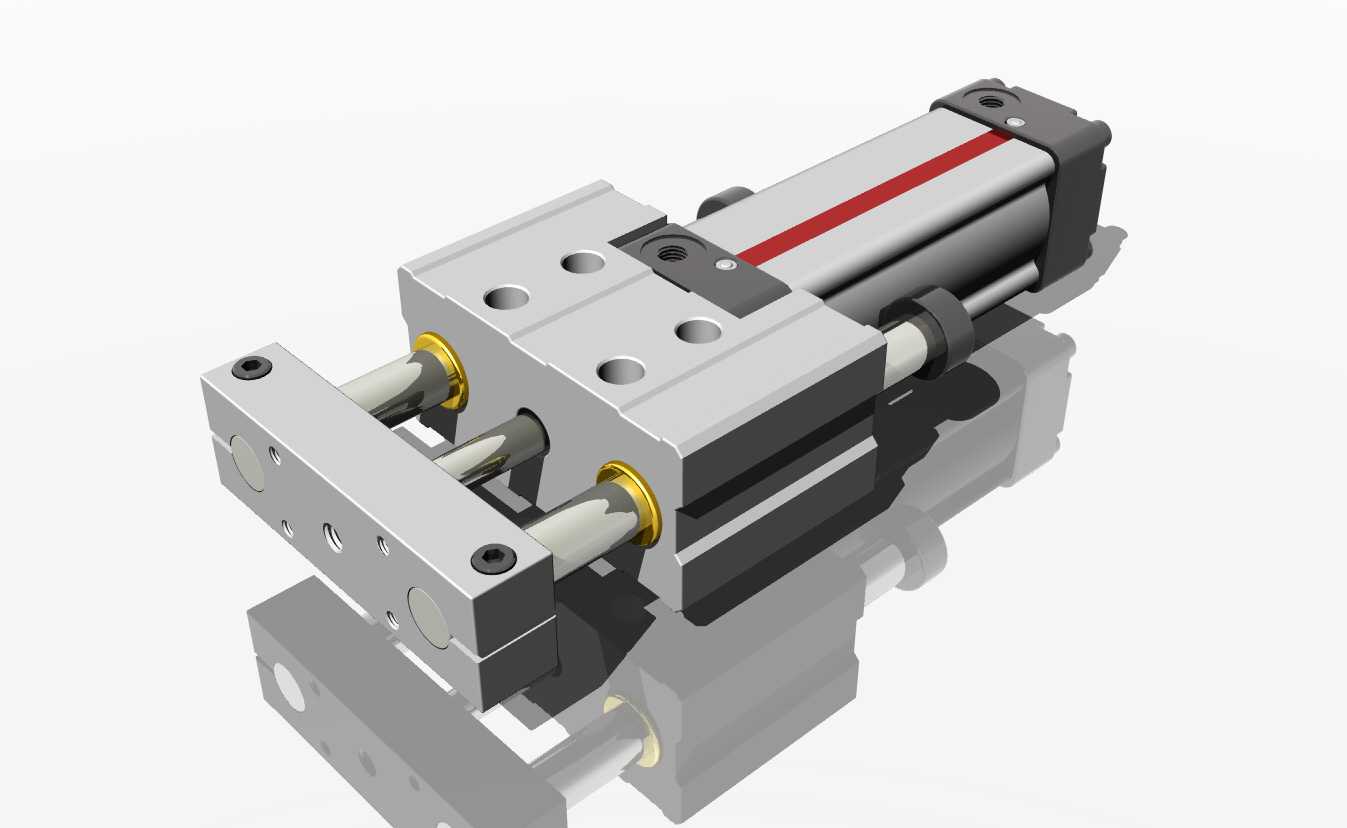

从设计思路来看，这款滑台采用一体化集成设计思路，将动力缸筒、导向组件、输出滑座整合在同一安装基准面上，所有部件的装配基准统一，从根源上保证了导杆与活塞杆的平行度，减少了装配误差带来的运行阻力；导杆与输出滑座采用刚性连接结构，配合缸体端部的导向铜套，既保证了运动过程的顺滑度，也提升了整体结构的抗扭能力，可适配有一定侧向负载的作业场景；进出气接口设置在缸体侧端，预留了标准管螺纹接口，可直接适配工厂常用的气动软管，不需要额外制作转接接头。

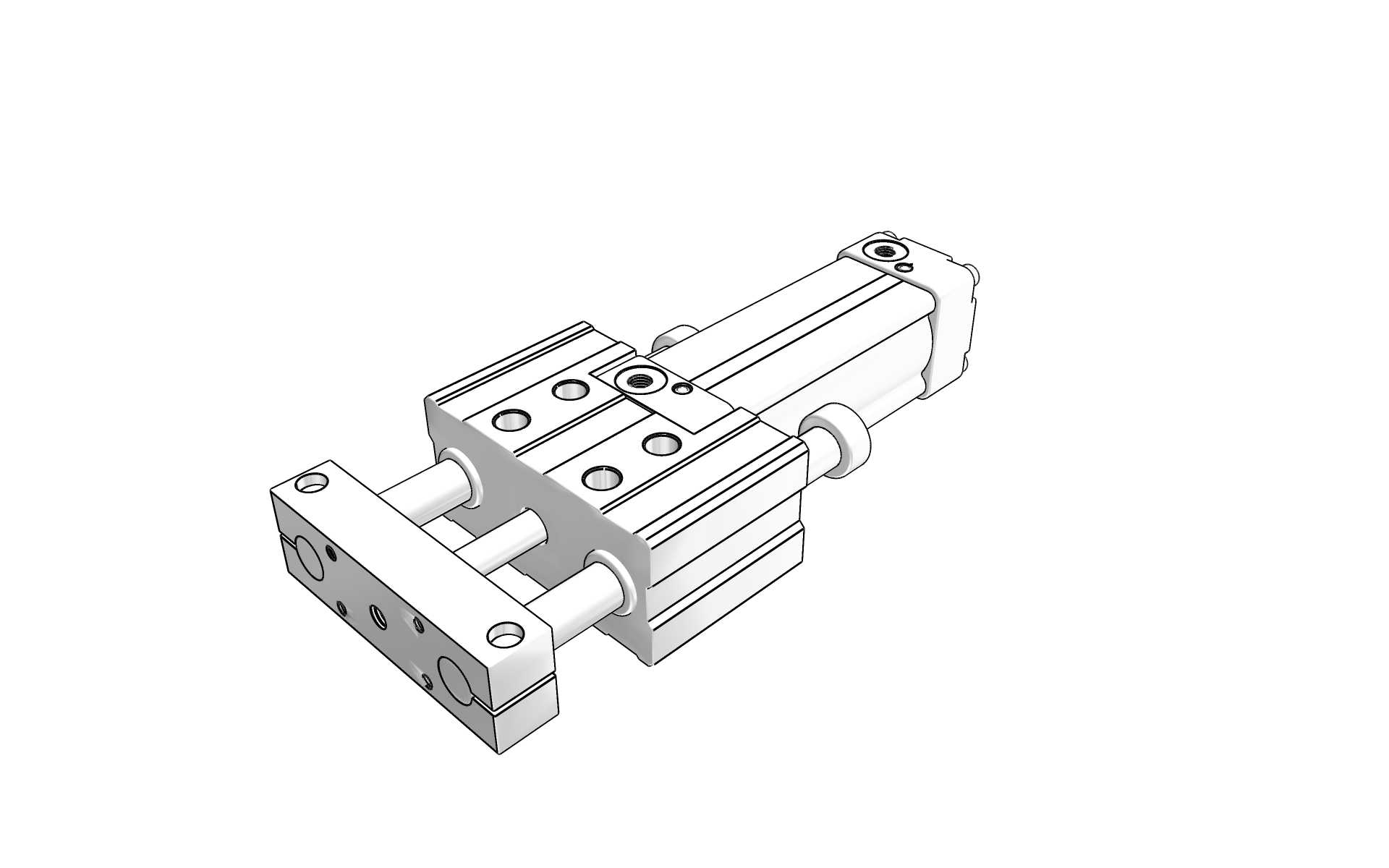

在外形尺寸与安装边界上，这款滑台的安装基面预留了对称分布的沉头安装孔，可直接从上方锁付螺丝固定在设备安装板上，安装时不需要预留底部操作空间；整体宽度与厚度尺寸紧凑，可安装在设备内部狭窄的空间内，不会占用过多的设备布局空间；滑台的运动行程范围内无外凸的尖锐结构，运行过程中不会与周边的管线、其他机构产生干涉；导杆伸出端设置了防尘密封结构，可阻挡车间内的粉尘、碎屑进入导向套内部，延长部件的使用寿命，适配多粉尘的加工车间作业环境。
