DIN933标准外六角全牙紧固螺钉设计

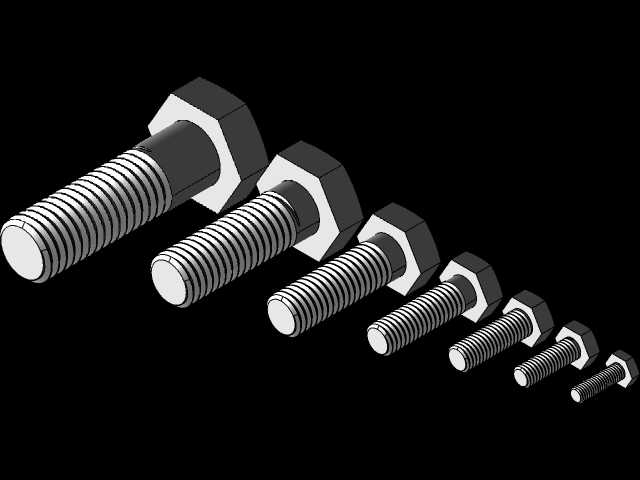

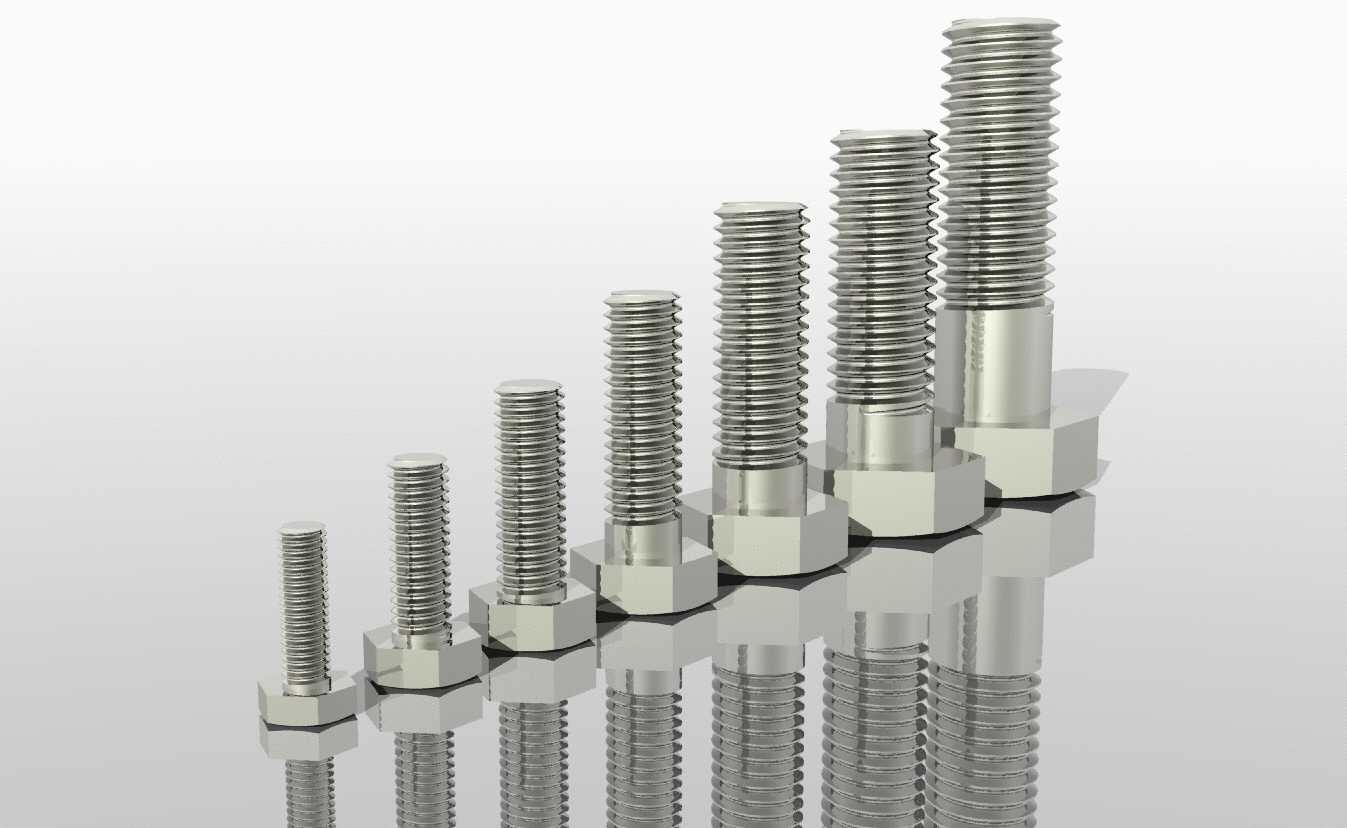

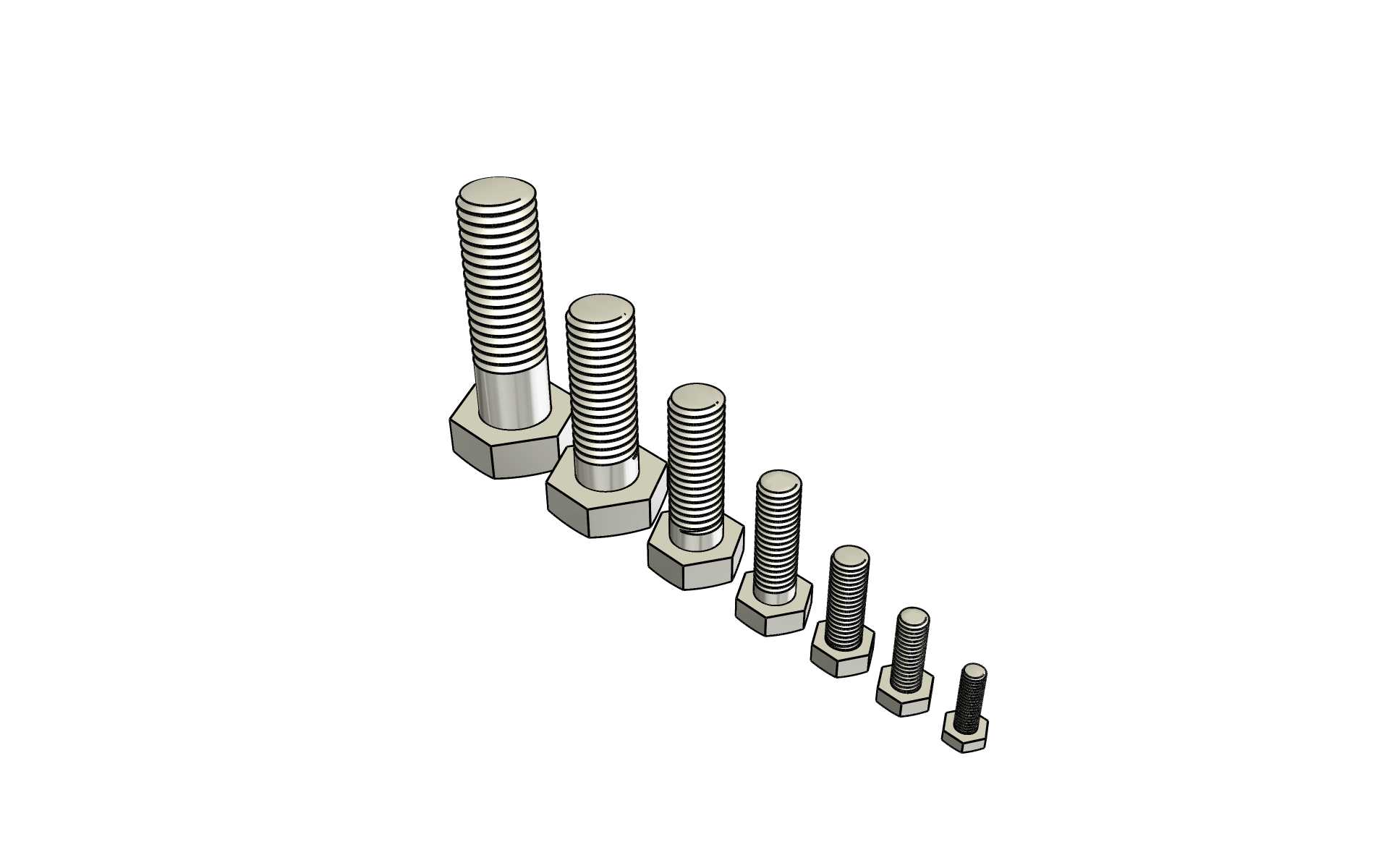

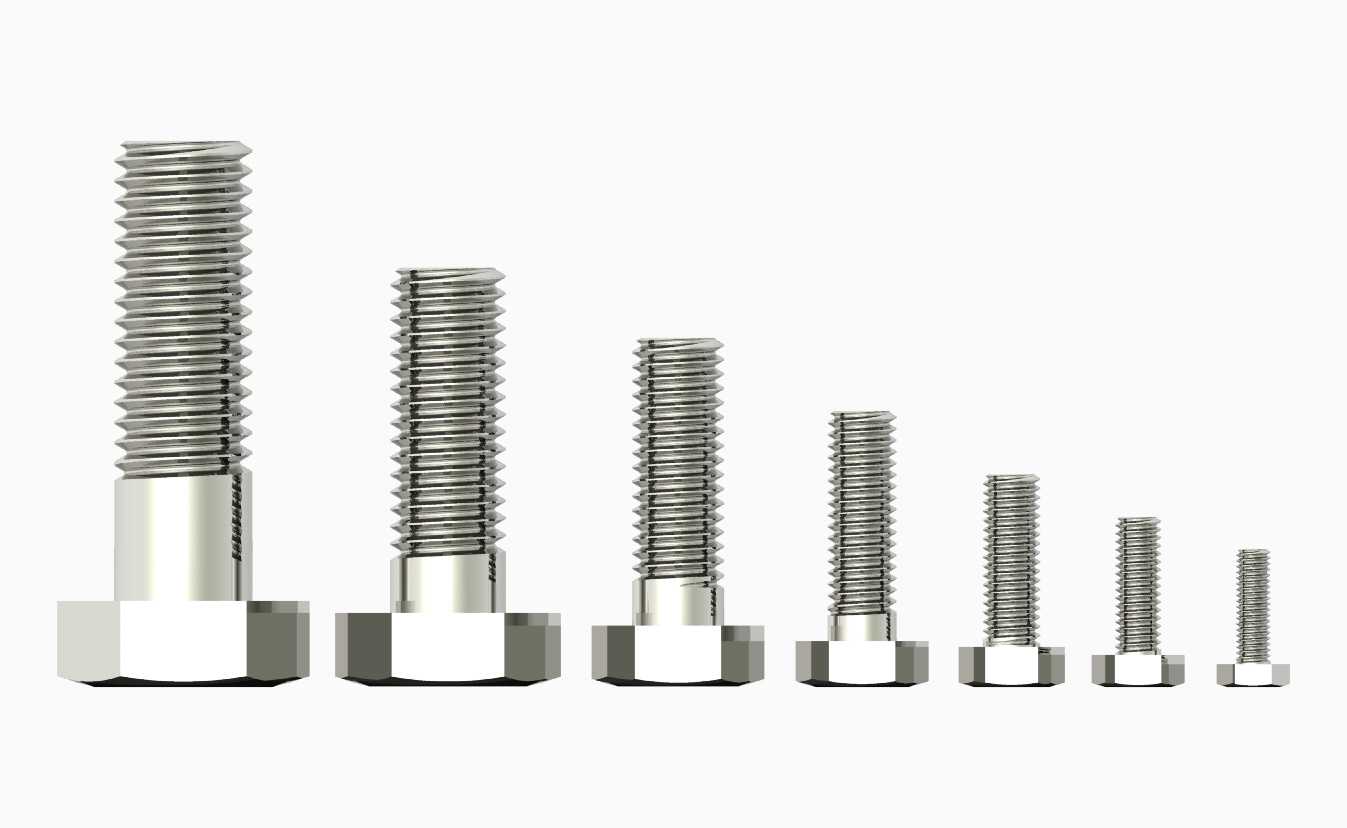

本次呈现的是符合DIN933标准的外六角全牙螺钉系列设计，这类紧固件是机械装配、结构搭建领域应用最广泛的基础连接件之一，覆盖从普通民用设备组装、工业生产线搭建、重型机械结构锁固到精密仪器装配的多元场景，小到家用电器的壳体固定，大到工程机械的机架拼接，都能看到这类标准螺钉的应用身影。作为全牙型外六角紧固件，它的核心功能是通过外六角头部的受力面配合扳手施加扭矩，让全段螺纹与对应规格的内螺纹孔或者螺母紧密咬合，实现两个或多个零部件之间的刚性锁紧，相比半牙螺钉，全牙设计在薄板连接、需要全程螺纹咬合的安装场景中适配性更强，不会出现光杆段无法匹配薄板厚度导致的锁固失效问题。设计过程中严格遵循DIN933的标准规范，首先确定了不同长度规格下的螺纹参数一致性，所有规格的螺钉都采用统一标准的外六角头部尺寸，保证同一规格的扳手可以适配同公称直径的所有长度螺钉，降低现场装配的工具适配成本。头部与螺杆衔接处做了标准的过渡圆角处理，既避免热处理过程中应力集中导致的头部断裂风险，也能在安装时让头部端面与被连接件表面更贴合，不会因为锐边刮伤被连接件的涂装或者金属表面。螺纹段采用标准公制粗牙螺纹设计，牙型角严格控制在60度，牙距符合对应公称直径的标准要求，保证和市面上所有同规格标准螺母、预制螺纹孔的互换性，不需要额外定制适配配件。外形尺寸上覆盖了常用的长度梯度，从短规格的薄板紧固款到长规格的厚层叠件锁固款都有对应设计，安装边界方面，设计时预留了标准的扳手操作空间，外六角头部的对边尺寸、对角尺寸都严格符合公差要求，既保证套筒、开口扳手、梅花扳手都能顺利卡入，也不会因为头部尺寸过大导致相邻安装位的干涉问题。螺杆末端做了标准的倒角处理，安装时可以快速对准螺纹孔，避免首牙错扣导致的螺纹损坏，同时全牙设计让螺钉在拧入过程中全程都有螺纹导向，安装过程更顺畅，锁紧后螺纹的全段咬合也能提供更均匀的受力分布，在承受振动载荷时不容易出现松脱问题，在有一定振动工况的设备上使用时，配合标准防松垫圈就能达到可靠的锁固效果。
