双向推力滚珠轴承精密机械结构设计

双向推力滚珠轴承作为机械传动系统中承担轴向载荷的核心零部件，广泛应用于各类需要精准限制轴向位移、承受双向轴向作用力的工业设备场景中，常见于机床主轴进给机构、重型起重设备的回转支撑部位、汽车传动系统的离合器支撑端、液压设备的推杆导向部位以及精密检测仪器的运动轴系中，能够在高转速、高轴向载荷的工况下维持稳定的传动精度，避免轴系出现轴向窜动，保障设备运行的平稳性与可靠性。

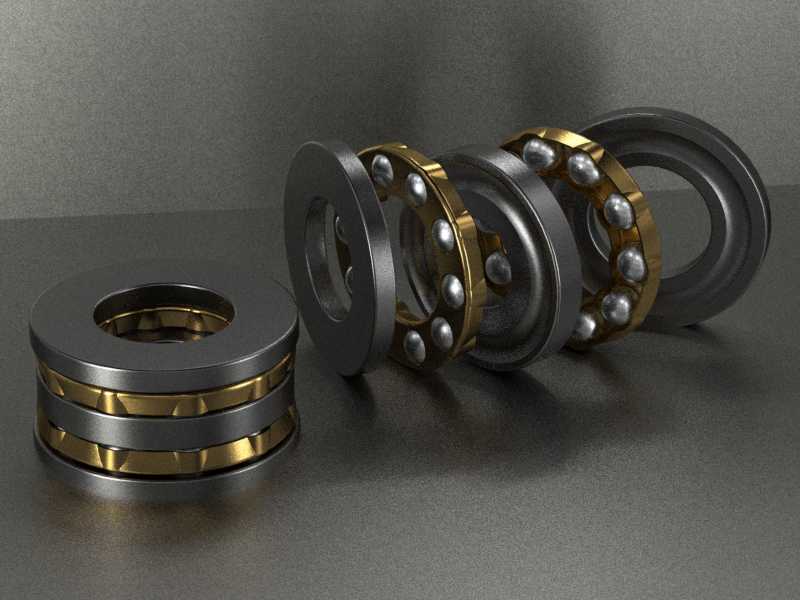

该类轴承的核心功能是同时承接来自两个相反方向的轴向载荷，无法单独承受径向载荷，在设计过程中采用了分体式套圈结构，分别配置与轴径过盈配合的轴圈、与安装座孔间隙配合的座圈，中间设置带有均匀兜孔的保持架，将钢球等距分隔在滚道之间，避免钢球在运转过程中出现相互摩擦、碰撞挤压的问题，有效降低运转过程中的摩擦损耗与温升，延长轴承的实际使用寿命。保持架采用铜合金材质加工，具备优异的耐磨性与抗冲击性能，能够在高速运转时稳定维持钢球的排布位置，保障每个钢球均匀承载载荷，避免局部应力集中导致的滚道点蚀、钢球碎裂等失效问题。

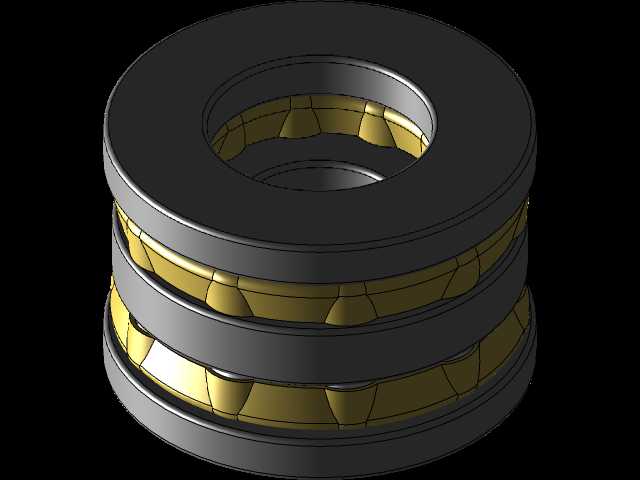

从外形尺寸与安装边界来看，该双向推力滚珠轴承采用对称式结构设计，整体为同轴环形构造，轴圈内孔与安装轴采用基孔制过盈配合，安装时需严格控制轴肩的高度不超过轴圈的倒角尺寸，避免安装后轴圈与轴肩出现干涉；座圈的外圆与安装座孔采用间隙配合，座孔的挡肩高度需匹配座圈的倒角尺寸，保障轴承安装后能够自动微量调整位置，补偿轴与座孔之间的同轴度误差，避免出现附加载荷。轴承的整体厚度尺寸经过精准校核，安装时需预留合理的轴向预紧间隙，既能够保障轴承在运转受热膨胀时有足够的伸缩空间，又能够避免间隙过大导致的轴系窜动、运转噪音增大等问题。滚道的曲率半径经过优化设计，与钢球的曲率匹配度控制在合理区间，既能够增大接触面积降低接触应力，又能够减少滚动摩擦阻力，提升轴承的极限转速与承载能力。在实际装配过程中，需保障安装端面的平面度与轴系的垂直度，避免倾斜安装导致的钢球偏载、局部受力过大，进而引发轴承早期失效。该轴承的结构设计充分考虑了不同工况下的使用需求，分体式的结构也便于后续的维护与零部件更换，在保障承载性能的同时兼顾了装配与维护的便捷性，能够适配多种不同安装空间的机械结构设计需求。
