三角转子旋转运动机构三维结构设计

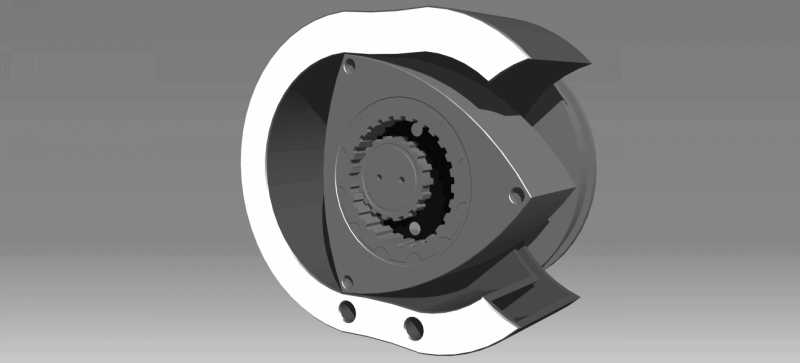

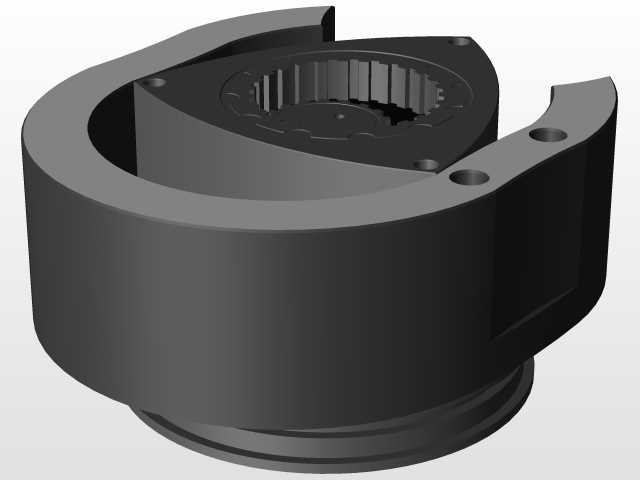

该三角转子旋转运动机构主要应用于动力传动领域的运动学验证场景，可作为特种动力装置、间歇分度机构的核心传动单元使用，在小型动力输出设备、精密回转工作台、特种流体输送装置中都能见到这类偏心旋转结构的实际应用。这类结构依靠三角转子在型腔内的偏心回转运动，将输入轴的连续旋转转化为规律的容积变化或间歇动力输出，相比传统曲柄连杆机构，它的运动部件更少，运转过程中往复惯性力更低，能够在高转速工况下保持更平稳的运行状态。从结构设计来看，该机构的核心是带内齿圈的三角转子与中心固定齿轮的啮合传动，转子的三个弧面与外壳的双弧长短幅外旋轮线型腔壁始终保持贴合，形成三个相互独立的密闭腔室，随着转子的偏心旋转，三个腔室的容积会周期性发生变化，可同步完成介质吸入、压缩、排出的完整循环，或是按照固定传动比输出间歇回转动力。设计过程中重点优化了转子的型线参数，确保转子在整个回转周期内与型腔壁的密封间隙保持均匀，避免运转过程中出现干涉或泄漏问题；转子中心的内花键结构与偏心输出轴直接配合，减少了中间传动环节的动力损耗，转子端面上的定位销孔用于安装密封刮片，保证腔室之间的密封性能。外壳采用分体式法兰安装结构，端面上的三个安装孔呈对称分布，可直接通过螺栓固定在设备安装基座上，安装边界与常规同功率等级的回转动力部件保持通用互换性，无需额外设计转接安装板。转子的偏心距与中心齿轮的齿数比经过严格匹配，确保转子每自转一周，绕中心轴公转三周，传动比精准稳定，能够满足DMU运动学仿真中对运动轨迹、速度变化、干涉检查的全流程验证需求，可直接用于后续的结构优化与实物样机试制。
