车床用套管夹持拆除工装结构设计

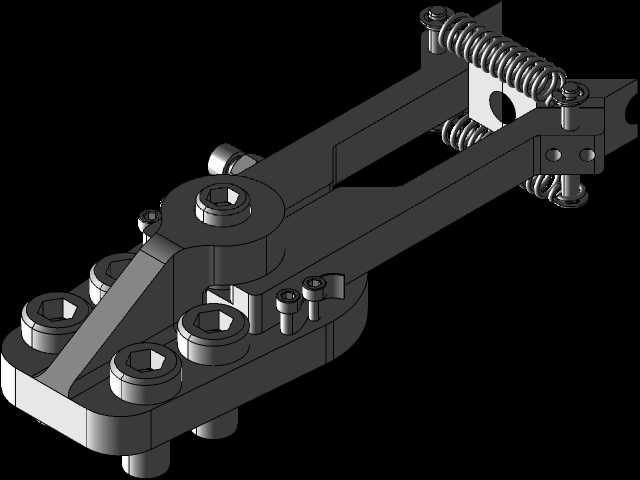

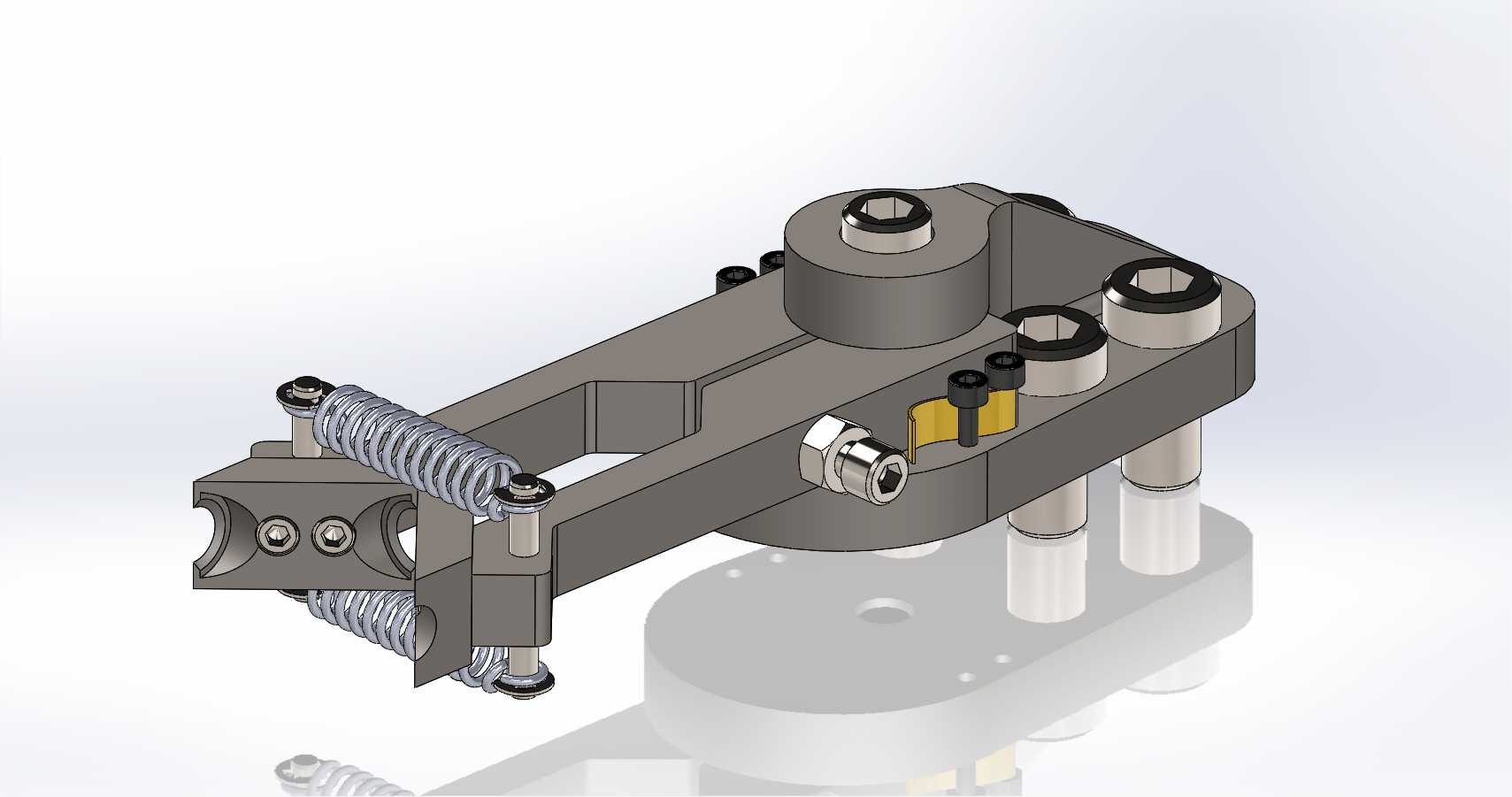

这款套管拆除工装主要应用于普通车床及数控CNC加工中心的日常运维场景，在车床长期进行金属切削作业的过程中，主轴定位孔、刀架安装位内常会因为冷却液残留、金属碎屑卡滞、冷镦形变出现套管嵌死无法取出的问题，传统拆除方式多采用撬棍撬动、锤击震松，很容易划伤安装基准面、损坏主轴配合精度，甚至造成刀架定位孔失圆导致后续加工工件出现尺寸公差超差的问题，这款专用工装就是针对这类运维痛点设计的专用拆除工具。工装整体采用悬臂式夹装结构设计，主体承载件选用高强度调质合金钢加工，整体结构紧凑，可适配车床刀架周边狭窄的操作空间，安装时无需大范围拆解车床周边的防护与附属部件，仅需将工装前端的夹爪对准待拆除套管的外露端面，调整两侧的弹簧预紧螺栓即可完成工装的快速固定，两侧对称布置的圆柱导柱可保证拉拔过程中受力始终沿套管轴向方向，不会出现偏载撬歪的问题，避免损伤安装孔内壁。工装前端的夹爪做了圆弧仿形设计，可紧密贴合不同壁厚的圆形套管外壁，夹爪接触面做了网状滚花处理，拉拔过程中不会出现打滑滑脱的问题；中部的弹簧缓冲结构可在拉拔进给过程中提供持续的弹性预紧力，避免刚性拉拔带来的瞬间冲击力损坏设备基准面，操作人员仅需逐步拧紧中部的进给螺栓，即可平稳将嵌死的套管从安装孔内拉出，整个拆除过程单人即可操作，相比传统拆除方式效率提升数倍，也不会对车床的安装基准造成不可逆的损伤。工装整体的安装边界可适配直径10mm至35mm范围内的金属套管拆除作业，整体长度控制在180mm以内，可在刀架、主轴端等狭小操作空间内完成装夹，所有连接螺栓均采用标准内六角紧固件，后期维护更换配件十分便捷，夹爪部位可根据不同规格的套管做快速更换，拓展工装的适用范围，除车床场景外，也可用于其他机械设备上嵌装衬套、定位套管的拆除作业，是机加工车间设备运维环节十分实用的专用工装。
