桌面级小型铝型材框架激光加工设备结构

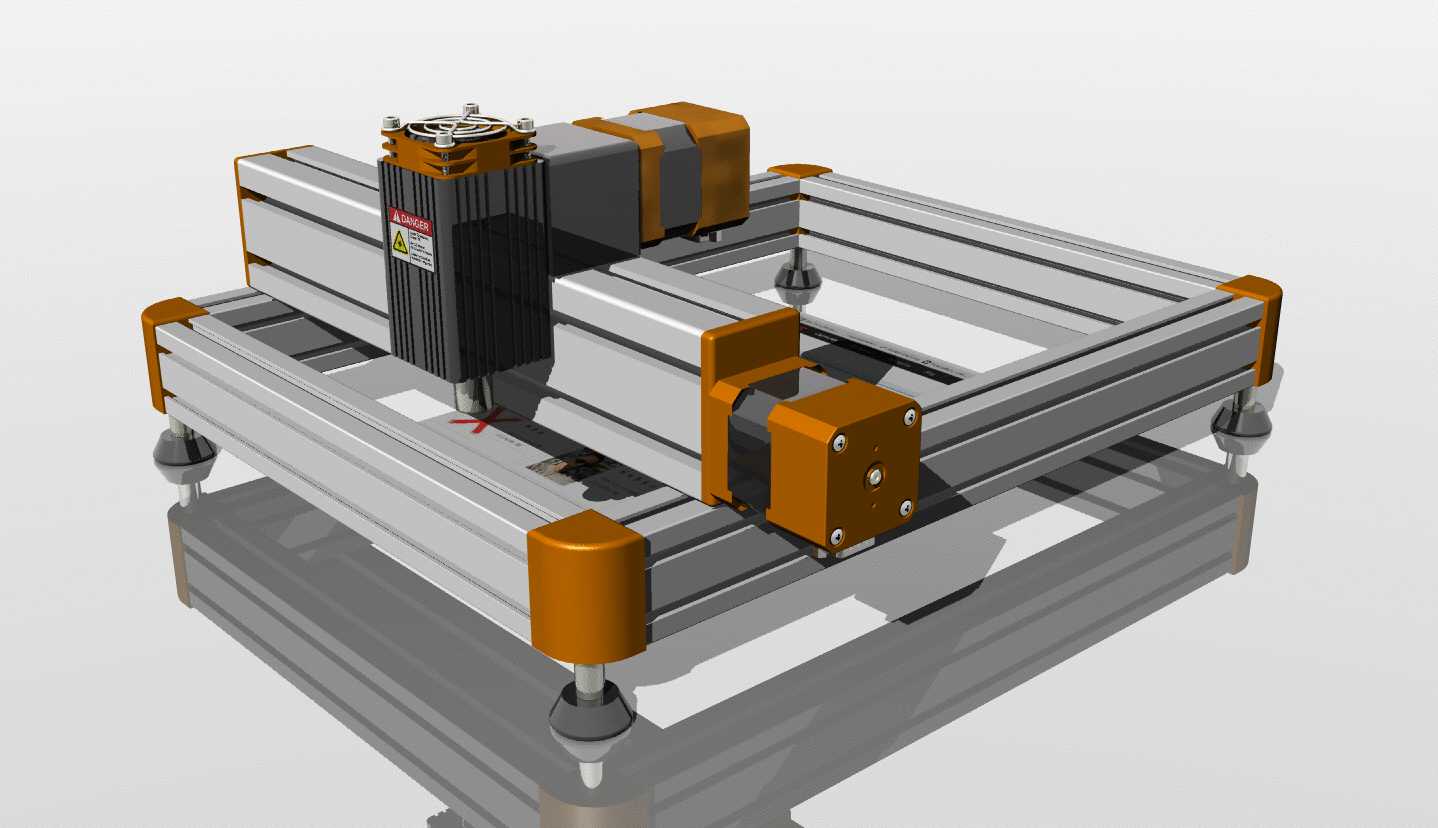

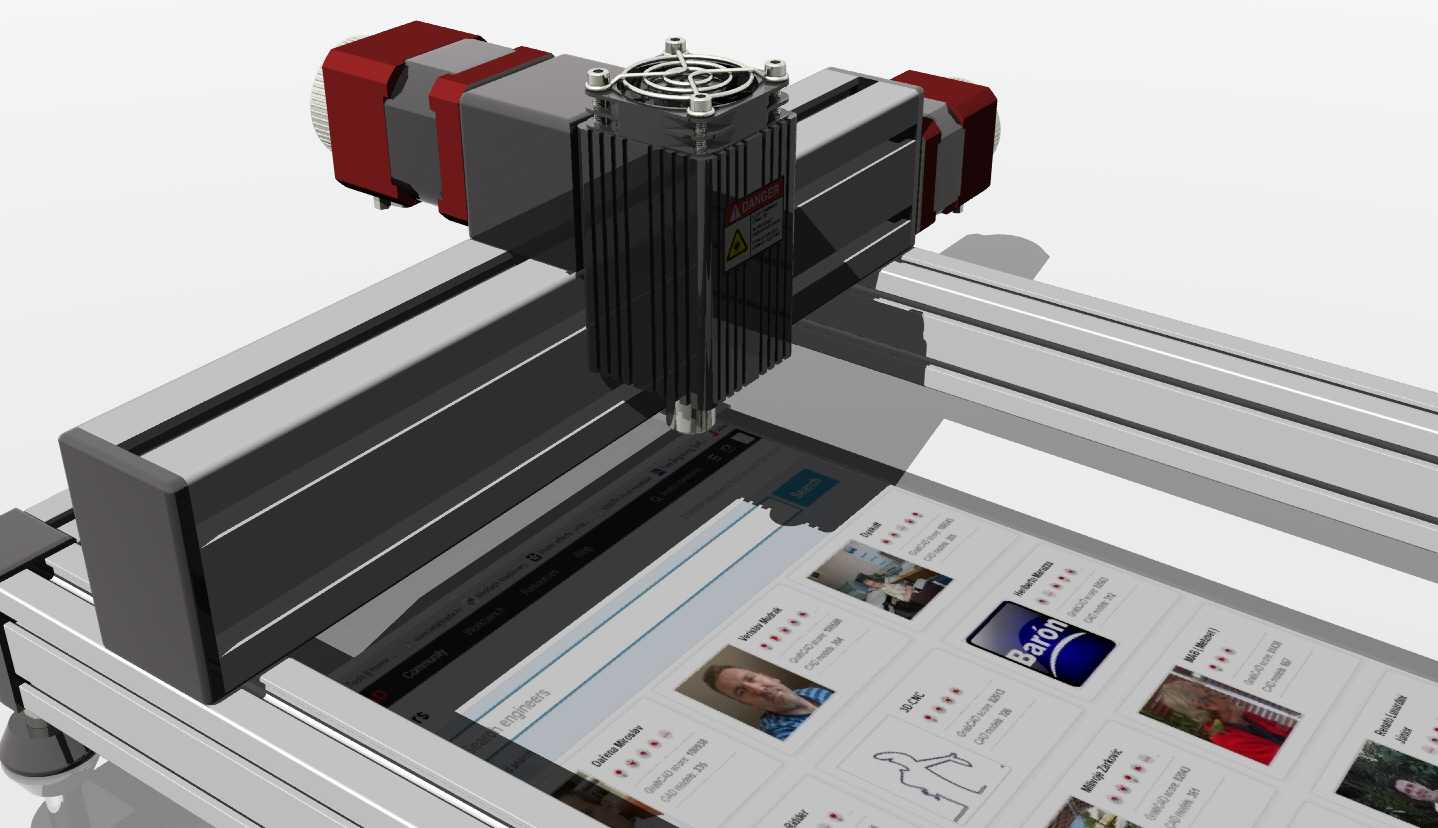

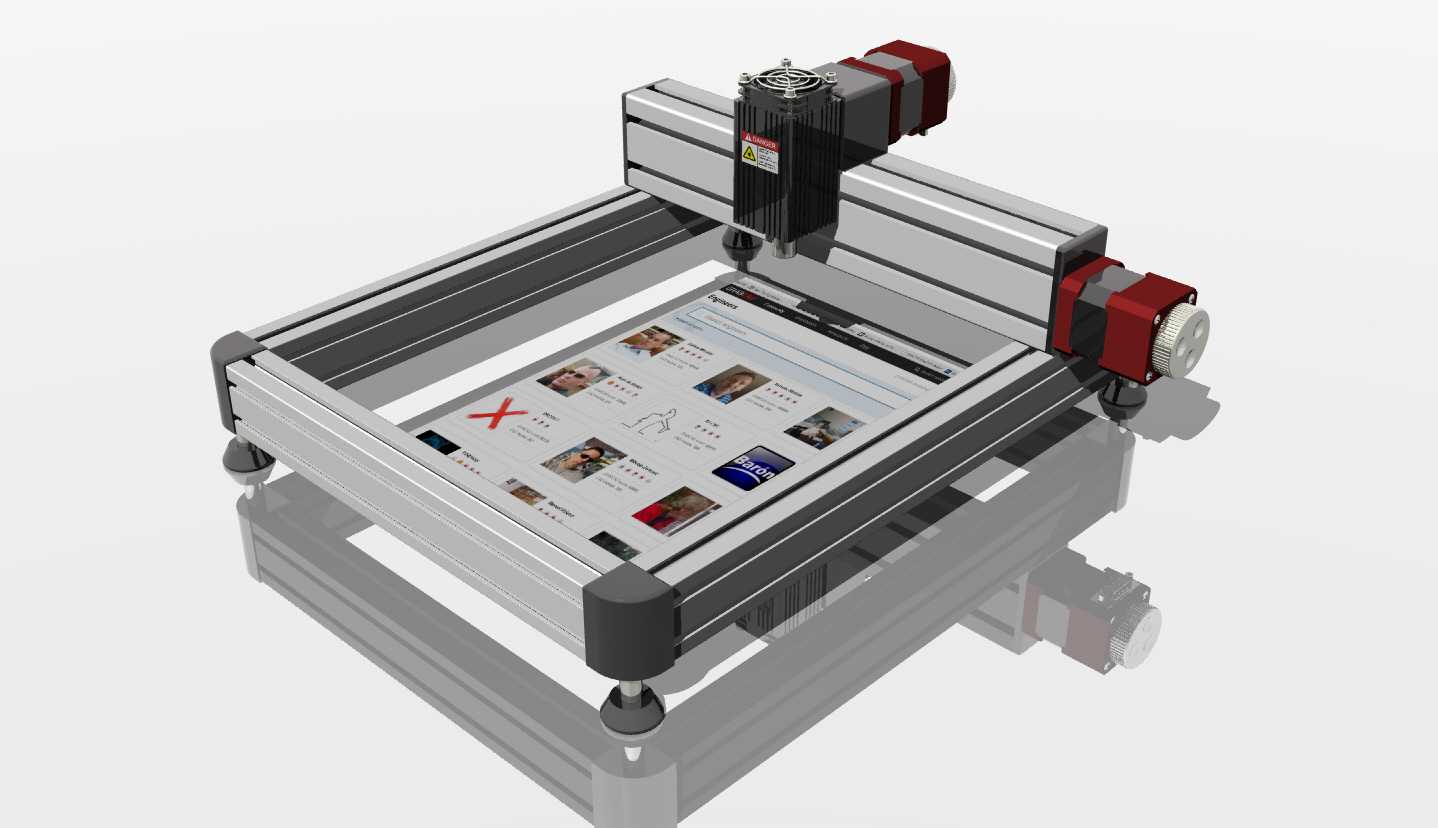

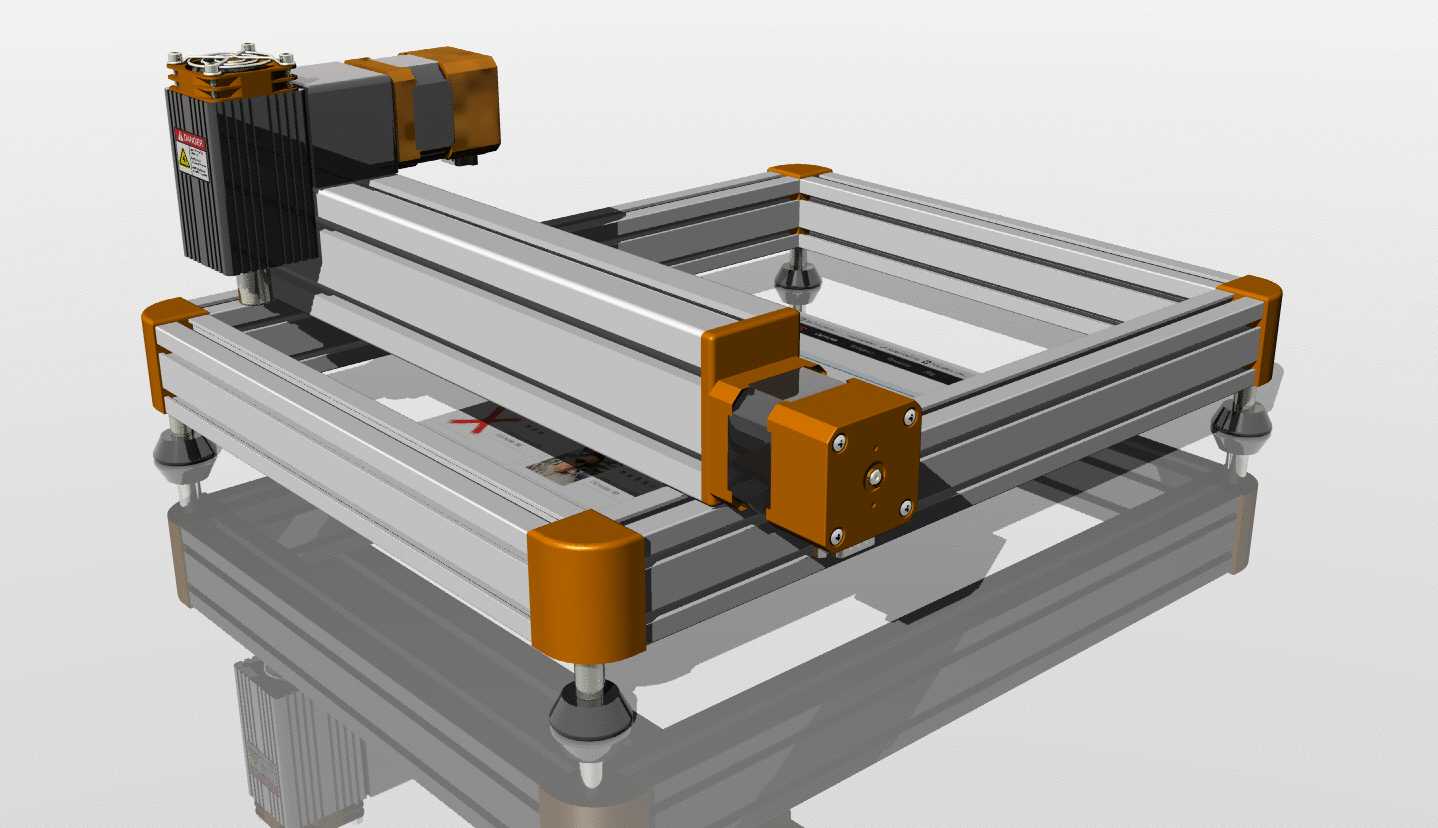

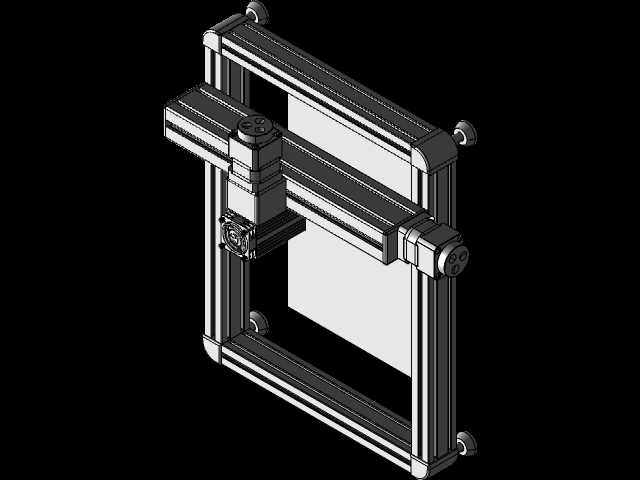

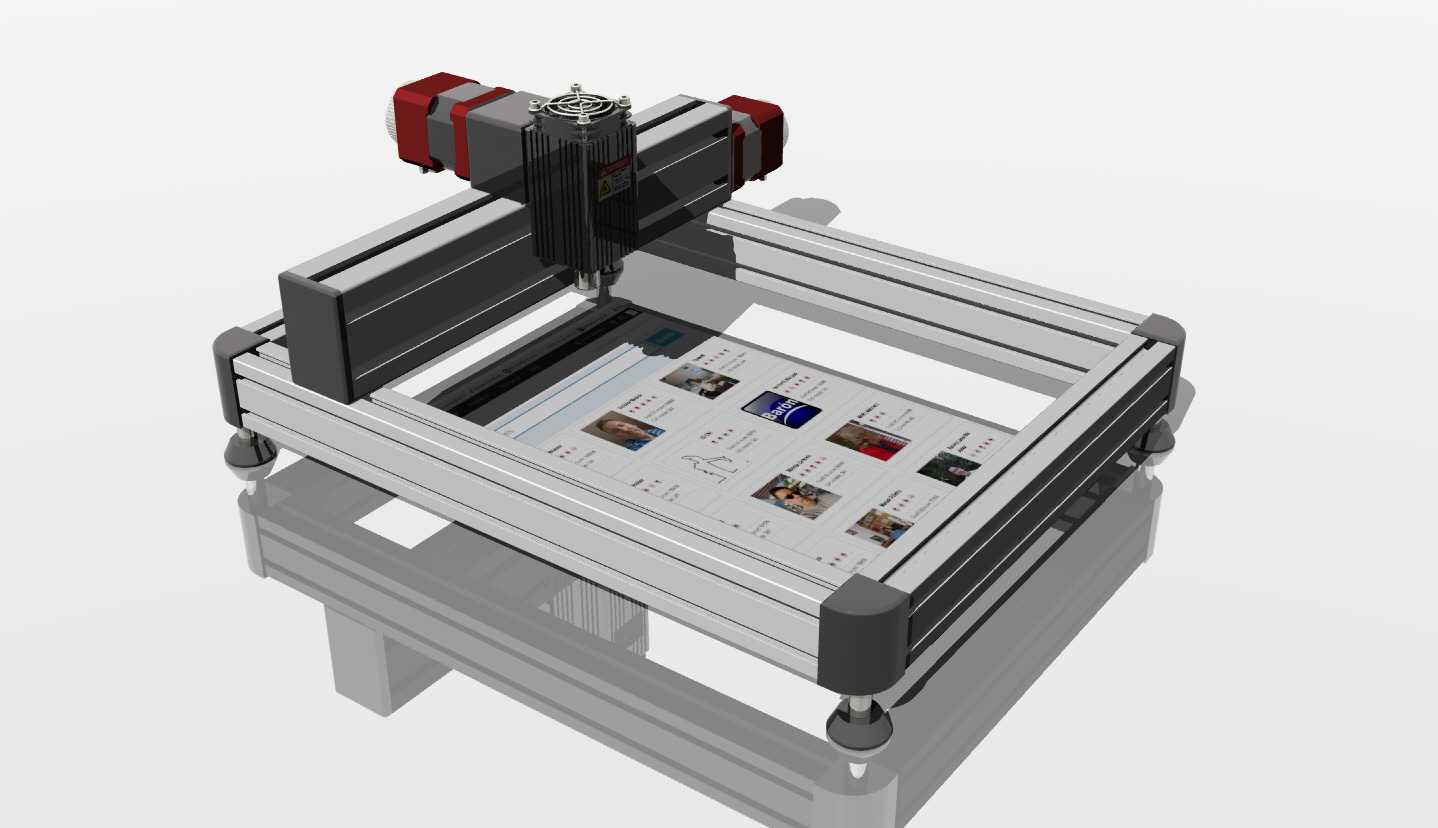

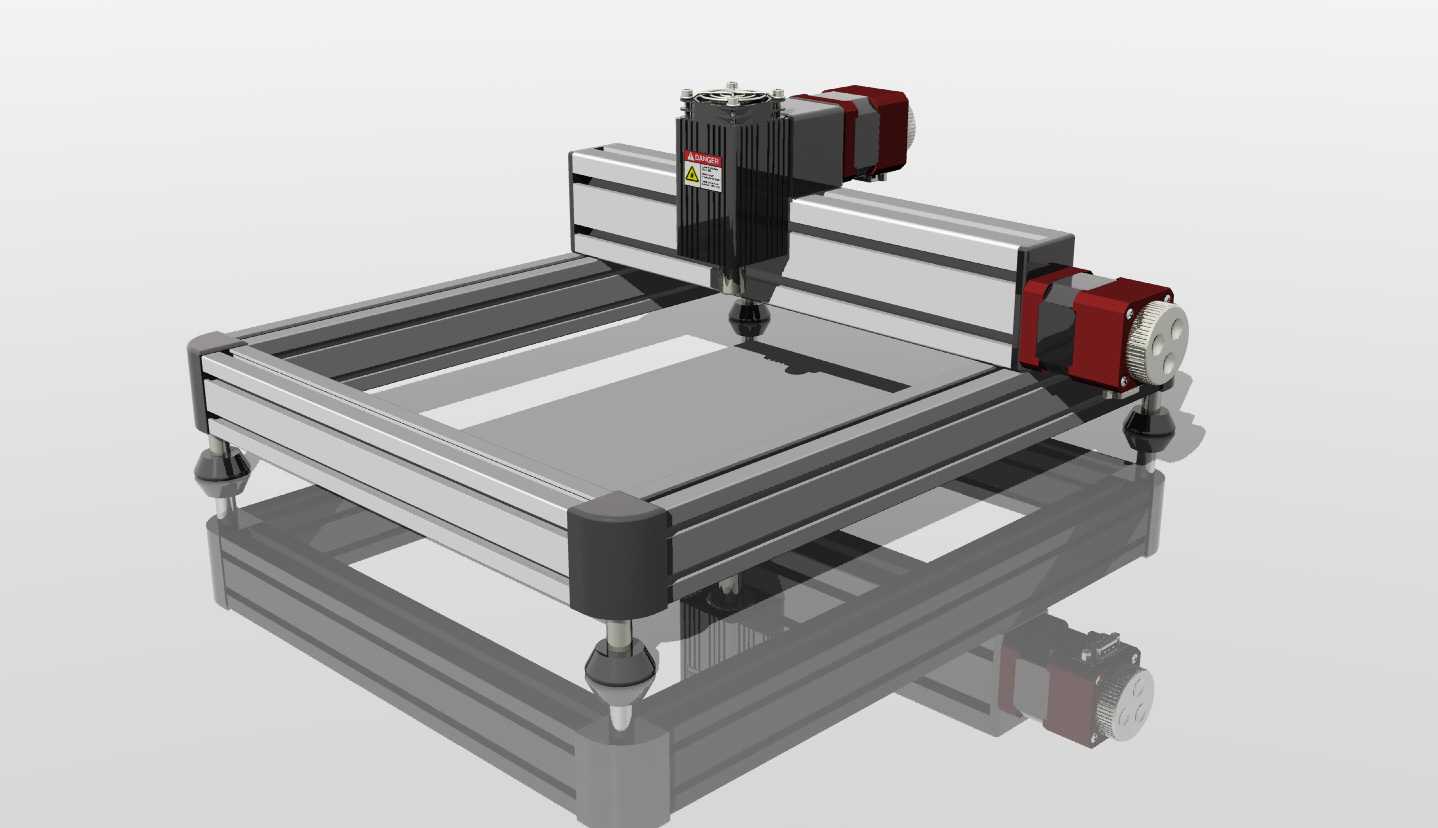

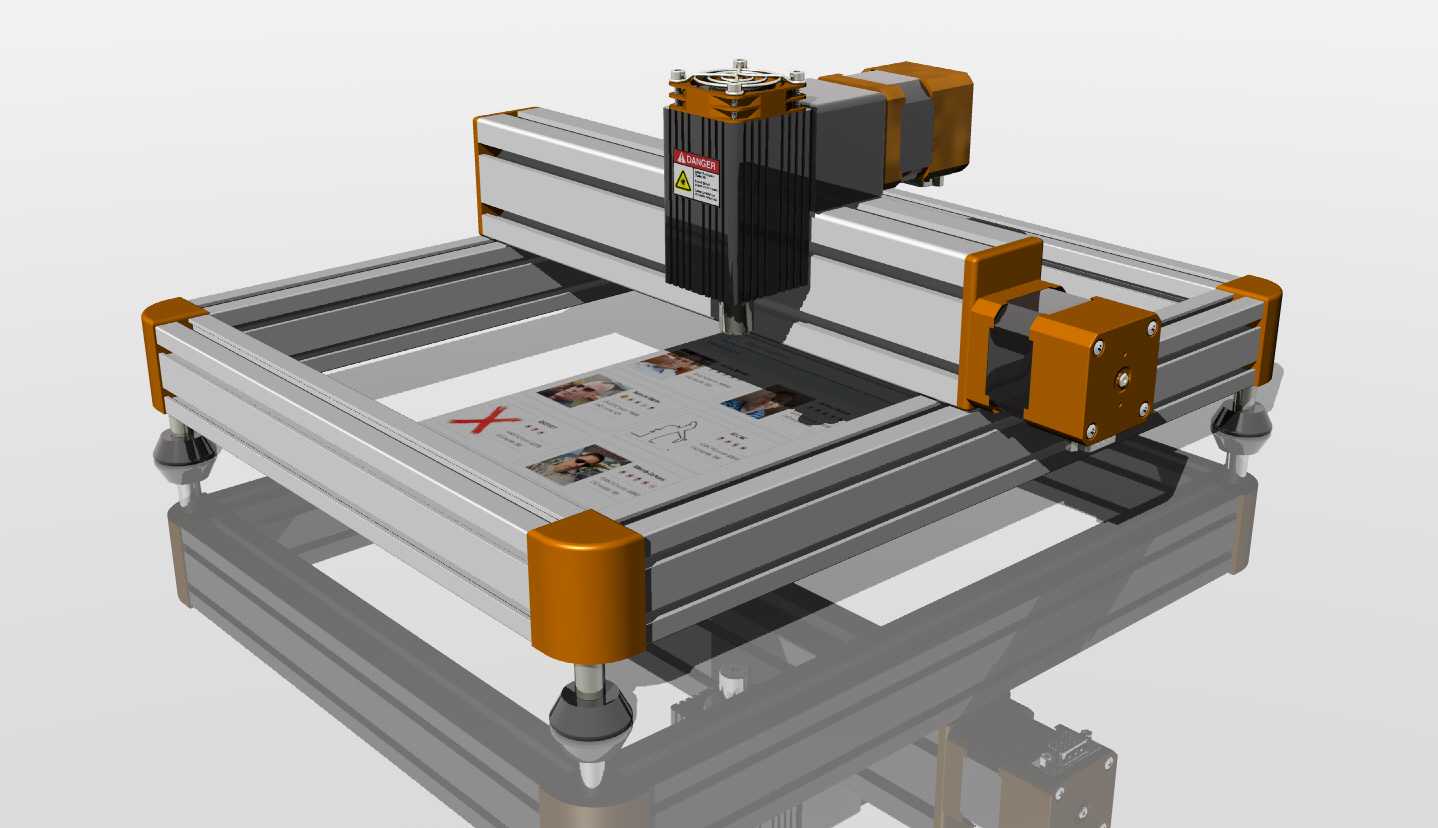

这款小型激光加工设备主要面向桌面级轻量加工场景设计，可适配个人工作室、创客空间、小型加工门店的小尺寸工件加工需求，能够完成薄型非金属板材、薄金属片的表面打标、图案雕刻、浅度切割作业，相比大型工业激光设备，它的占地空间极小，可直接放置在常规工作台上使用，不需要单独预留大面积的安装场地，适配小批量定制化加工、手工创作、教学实训等多种使用场景。设备整体采用工业铝型材搭建主体框架，这种框架结构的设计思路兼顾了组装便捷性与结构刚性，铝型材自带的标准槽道可以灵活调整各部件的安装位置，不需要额外做复杂的焊接或定制机加工件，既降低了整体制造成本，也方便后期根据加工需求拓展功能组件、调整加工幅面。设备的核心执行部件为集成式激光头模组，安装在横向移动的线性导轨滑台上，可沿X轴方向做平稳的直线往复运动，横向滑台整体搭载在两侧的纵向导轨上，可实现Y轴方向的进给运动，双轴配合即可覆盖整个工作台面的加工区域，运动模组采用同步带传动结构，兼顾了运动速度与定位精度，能够满足小尺寸工件加工的精度要求。设备底部配置了可调式脚杯支撑结构，可根据放置台面的平整度调整每个支撑点的高度，保证设备框架始终处于水平状态，避免因台面倾斜导致运动部件受力不均、加工轨迹偏移的问题，脚杯底部的防滑垫也能提升设备运行时的稳定性，减少高速运动产生的振动传递到工作台面。设备的加工区域为开放式框架结构，上下料操作十分便捷，操作人员可以直接从设备前方放置待加工工件，调整工件位置时不需要开启防护门，适合频繁更换小工件的加工场景，框架的边角位置都配置了橙色的防护端盖，既可以遮盖铝型材的尖锐切口避免划伤操作人员，也能起到视觉标识的作用，提醒操作人员注意设备的边角位置。在设计过程中，整体结构做了紧凑化处理，将驱动组件、走线槽都集成在铝型材框架的槽道内部，没有多余的外凸结构，整体外形规整，设备的安装边界清晰，不会占用额外的操作空间，同时各功能模块都采用标准化接口设计，后期如果需要更换更大功率的激光头、增加吹气辅助组件、加装排烟装置，都可以直接在现有框架上拓展安装，不需要对主体结构做大规模改动。
