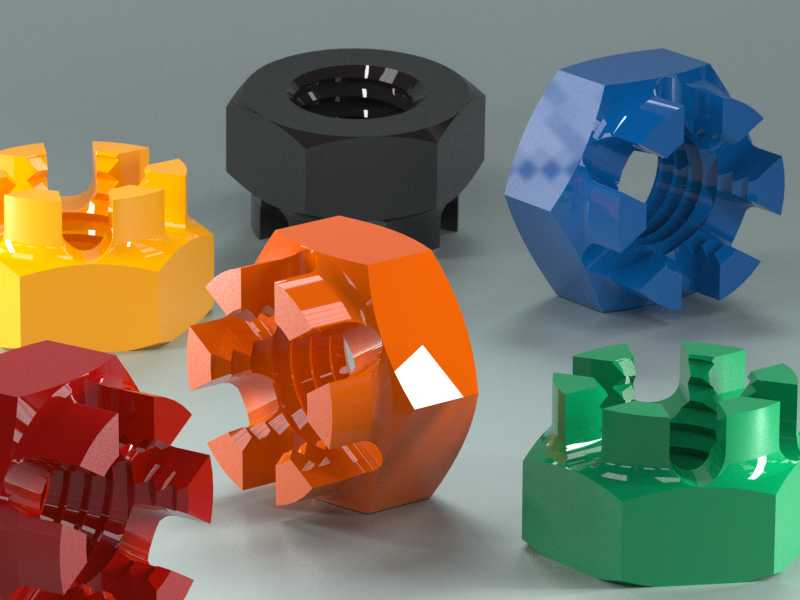

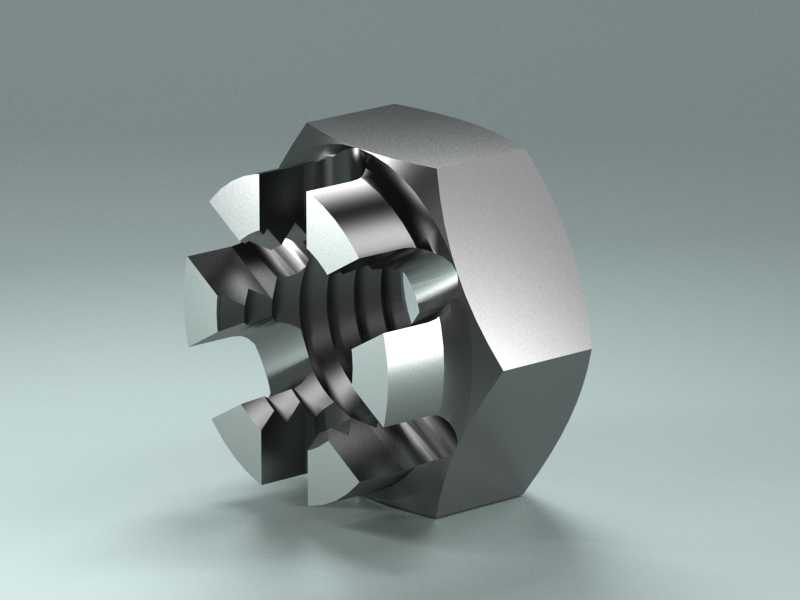

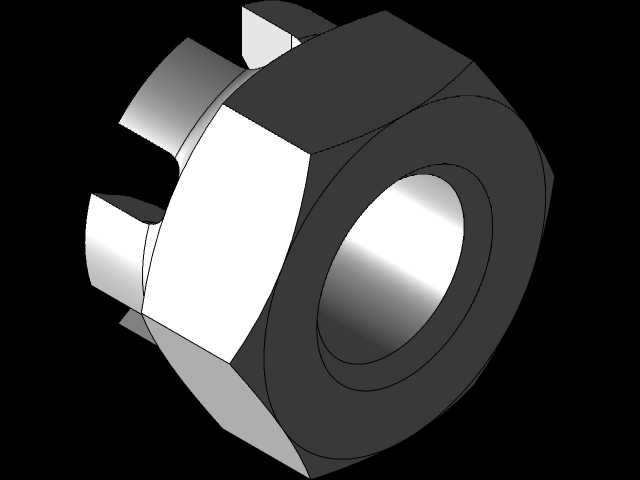

DIN935B开槽六角锁紧螺母结构设计

这款DIN935B型开槽六角螺母，是机械连接领域应用极为广泛的锁紧类紧固件，在各类需要防松脱的机械装配场景中承担核心连接固定作用。从实际应用场景来看，这类螺母常被用于振动工况明显的设备连接部位，比如工程机械的行走机构连接、农用机械的传动部件紧固、轨道交通车辆的走行部装配、重型卡车的底盘连接件固定，以及各类存在持续交变载荷的工业设备组装环节，能够有效避免设备运行过程中因持续振动、载荷冲击导致的螺纹连接松脱问题，保障设备长期运行的连接可靠性。从产品功能特性来看，该螺母在标准六角螺母的基础上，于螺母上端面加工出均匀分布的径向开槽，使用时可配合开口销穿过开槽与螺栓杆部的径向孔，形成机械锁止结构，相比单纯依靠螺纹预紧力或者摩擦防松的螺母，其防松可靠性更强，即使在剧烈振动、温度大幅变化导致预紧力衰减的工况下，依然能够保持稳定的锁止效果，不会出现螺母回转松脱的问题。从设计思路来看，这款螺母严格遵循DIN935B的标准规范进行结构设计，主体保留了标准六角螺母的六方外形，能够适配常规的呆扳手、套筒扳手等通用紧固工具，不需要特殊的安装工具即可完成装配作业，降低了现场装配的工具成本与操作难度；上端的开槽位置、槽宽、槽深均经过标准化校核，既保证开槽后螺母的整体结构强度满足额定载荷要求，不会因为开槽导致螺母受力时出现开裂、变形问题，又能够适配对应规格的标准开口销，实现锁止结构的通用互换。从外形尺寸与安装边界来看，该螺母的对边尺寸、厚度尺寸均匹配对应公称直径螺纹的标准安装空间要求，六角外形的外接圆直径控制在标准范围内，安装时不需要为螺母预留额外的超大操作空间，只要满足常规六角螺母的扳手操作空间即可完成紧固作业；上端开槽的高度位置经过精准设计，当螺母拧紧到额定预紧位置时，开槽位置能够恰好对准螺栓杆部的径向销孔，不需要额外调整螺母角度即可顺利穿入开口销完成锁止，有效提升现场装配的效率。螺母的螺纹部分采用标准公制螺纹参数，螺纹公差控制在标准范围内，能够和同规格的外螺纹螺栓实现顺畅旋合，不会出现卡滞、配合间隙过大的问题，螺纹牙型的受力角度经过优化，能够均匀承载轴向的拉紧载荷，避免局部应力集中导致的螺纹滑牙、变形问题，保障连接结构的长期承载能力。
