T-MOTOR MT2216-11 KV900外转子无刷电机三维建模作品

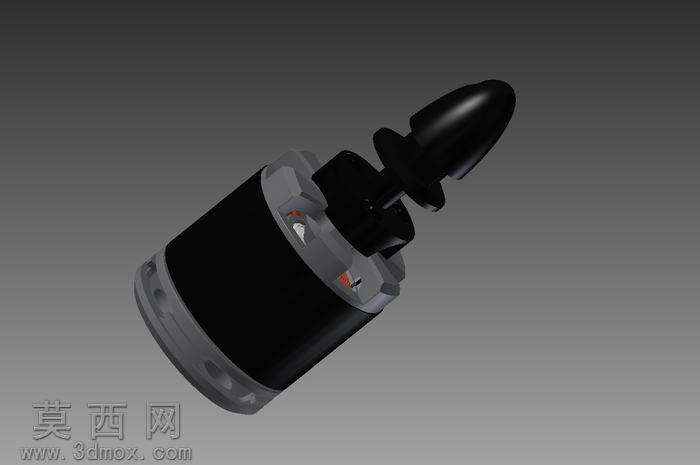

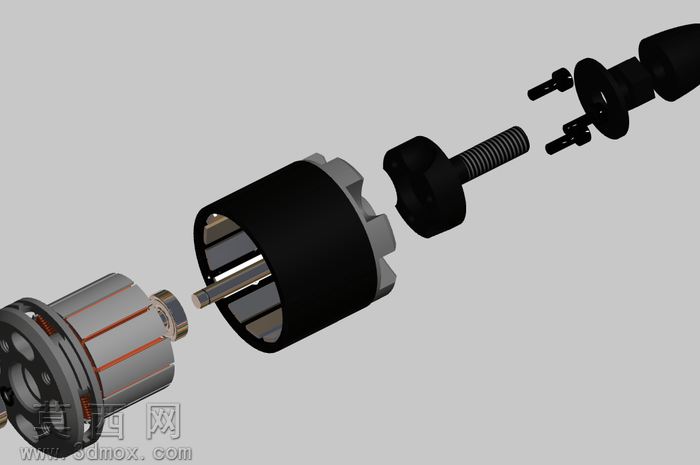

本模型为航模用外转子无刷电机的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款KV900规格无刷电机的全部结构细节。建模阶段首先搭建电机的核心基准坐标系，以电机输出轴的中心轴线为全局装配基准，依次完成定子组件、外转子壳体、输出桨座、尾部整流头的独立零件建模。定子部分还原了铁芯叠片的环形结构、绕组排布的槽位特征，以及定子基座的安装定位孔位，所有孔位的位置度、孔径尺寸均匹配实物安装标准，确保模型可直接用于装配干涉校验。外转子壳体采用薄壁回转体建模思路，还原了壳体表面的散热凹槽、动平衡校准刻位、磁钢内嵌的卡槽结构，壳体与端盖的配合止口做了精准的公差预留，还原真实零件的装配间隙特征。输出端的桨座部分完整复刻了桨夹的锥面定位结构、锁紧螺丝的孔位、以及桨叶安装的定位卡槽，前端的流线型整流头采用曲面放样建模，还原其低风阻的流线外形，曲面曲率连续无折痕，满足渲染阶段的光影表现需求。材质渲染阶段，为不同零件匹配了对应的物理材质：外转子壳体赋予哑光黑色金属烤漆材质，调整粗糙度参数还原实物表面的细微颗粒质感；定子基座赋予银灰色铸铝材质，添加轻微的铸造纹理细节提升真实感；输出轴与桨夹赋予不锈钢金属材质，调整金属反射强度与高光范围，还原机加工金属表面的光泽特性；整流头赋予亮面黑色塑料材质，与壳体材质形成明确的质感区分。场景布光采用三点布光方案，主光源从侧上方45度投射，勾勒电机的主体轮廓与曲面转折，辅光源补充暗部细节避免死黑，背光源打亮电机边缘轮廓，突出整体的体积感，最终渲染效果清晰展现电机的结构层次与材质差异。整个模型的装配逻辑完全匹配实物的装配顺序，所有配合面的约束关系准确，可直接用于爆炸图制作、结构原理演示、航模动力系统的装配模拟等场景，建模过程中对回转类零件的曲面优化、薄壁零件的特征简化做了针对性处理，在保证结构完整度的前提下控制了模型的整体面数，兼顾了展示效果与编辑使用的流畅度。
