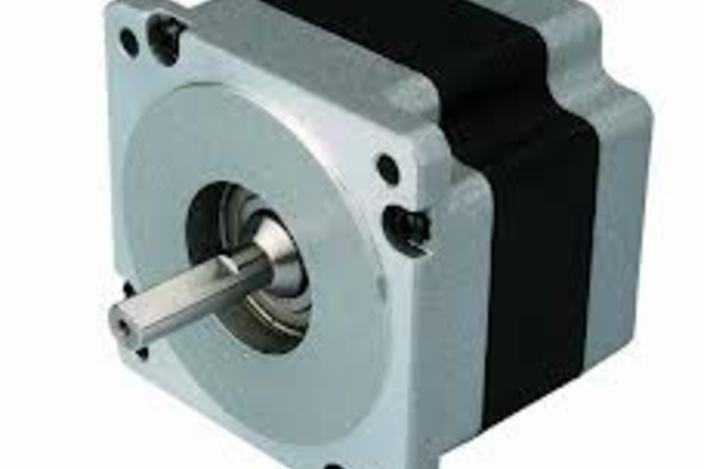

86HS45两相混合式步进电机三维结构模型

本模型为86HS45规格步进电机的高精度三维建模成果，建模过程严格遵循该型号步进电机的实际工业尺寸标准，完整还原了产品的全部结构细节。建模阶段以实体特征建模为核心逻辑，首先搭建电机前端盖的基准特征，精准绘制端面上的安装定位孔、输出轴避让孔、轴承安装位的轮廓草图，通过拉伸、切除、倒角等基础特征操作完成前端盖的主体结构，对端面上的安装沉孔做了同轴度约束，确保四个安装孔的位置公差符合实际装配要求。其次构建电机定子与机身外壳部分，机身采用方形切角的铝壳结构，建模时还原了外壳表面的氧化磨砂质感，对定子绕组的内部排布做了简化示意，同时保留了机身与前后端盖配合的定位止口结构，还原实际生产中的过盈配合装配关系。输出轴部分按照86系列步进电机的标准轴径、轴长以及D型切削扁位结构建模，还原了轴端的中心定位孔、轴身的卡簧槽细节，对轴与前端盖轴承配合的轴段做了尺寸精度匹配，确保虚拟装配时无干涉问题。后端盖部分还原了出线孔、后端轴承安装位以及编码器安装预留位的结构，对端盖的散热筋结构做了等比例还原。材质渲染阶段，为电机铝制外壳、端盖赋予了哑光银灰色金属材质，调整材质的粗糙度参数还原铝合金阳极氧化的质感，为输出轴赋予了光亮钢材材质，添加轻微的金属反光效果，为机身中部的定子封装部分赋予了黑色哑光工程塑料材质，区分不同部件的材质差异。设计过程中充分考虑了模型的装配合理性，所有配合部件均添加了对应的装配约束，可直接用于机电一体化设备的虚拟装配仿真，也可作为步进电机选型阶段的结构参考模型，帮助设计人员快速完成设备布局的干涉检查，模型的结构比例完全贴合实物，能够直观呈现86HS45步进电机的外形特征与安装尺寸。
