DIN315蝶形螺母标准件结构设计

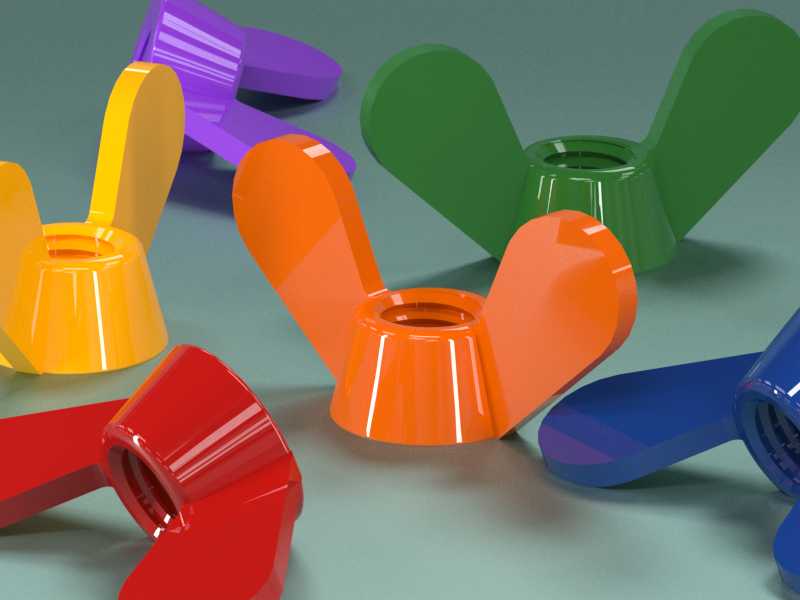

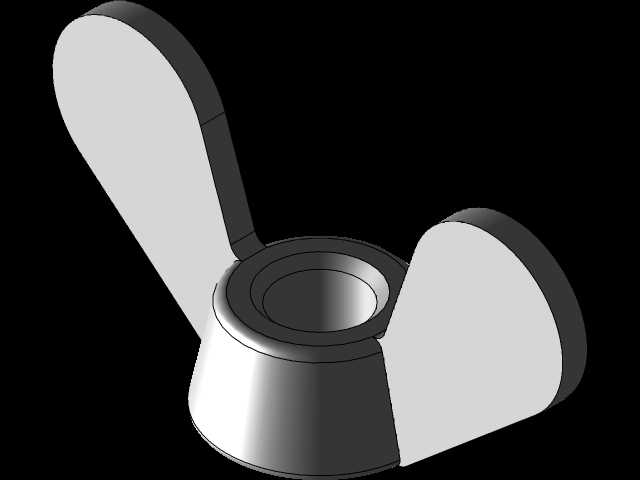

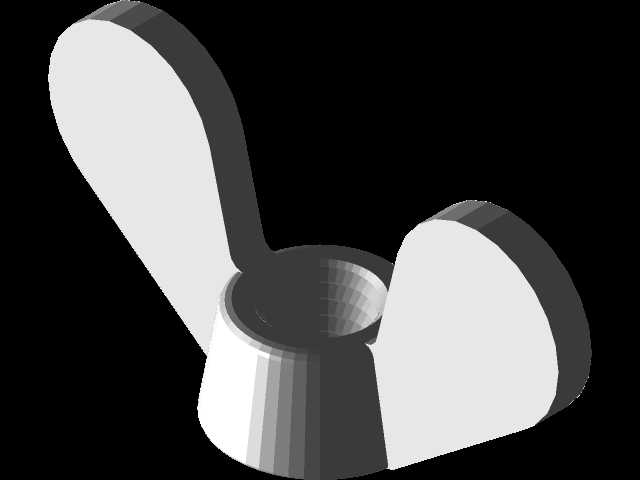

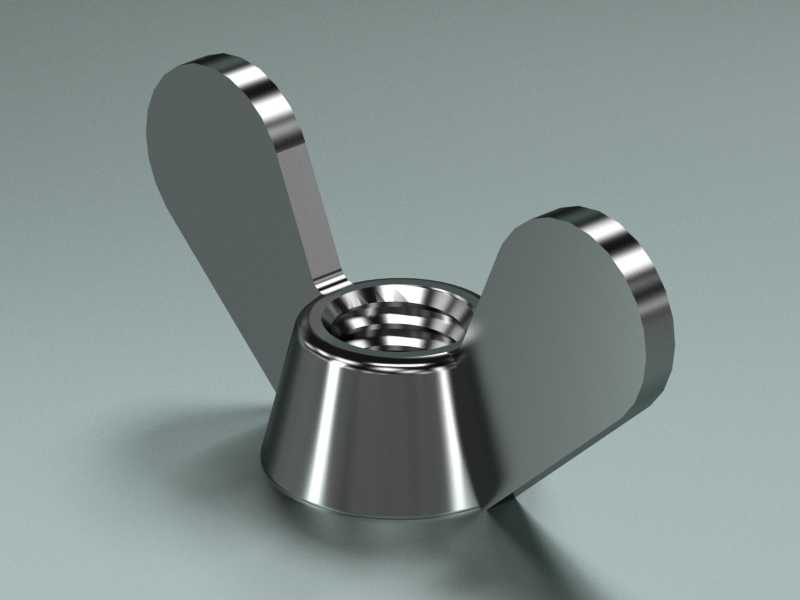

这款蝶形螺母是机械装配领域极为常用的手拧式紧固件，日常应用场景覆盖低压电气柜装配、小型设备检修盖板固定、民用五金家具组装、户外临时设施搭建、医疗器械外罩紧固等诸多无需借助额外工具即可完成拆装的作业场景，尤其适合需要频繁拆卸调整、操作空间受限无法容纳扳手等工具的装配位置，能大幅降低拆装操作的门槛，提升现场作业的效率。从功能特性来看，该螺母依靠两侧对称延伸的蝶形翼片提供充足的手动施力面，操作人员仅用拇指与食指捏住两翼即可施加足够的拧紧力矩，无需配套扳手、套筒等辅助工具，在应急拆装、日常运维调整的场景下优势十分突出；中部的锥形过渡结构将翼片受力平稳传递至内螺纹段，避免手动施力时应力集中在螺纹与翼片的连接位置，提升零件整体的抗扭强度，防止拧紧过程中翼片根部断裂失效。在设计思路上，这款零件严格遵循DIN315标准的尺寸规范，两翼采用对称式圆弧轮廓设计，边缘做了圆滑倒角处理，避免手动操作时锐边划伤操作人员的手部；内螺纹段采用标准公制螺纹牙型，螺纹公差选用通用装配级别的公差带，能与对应规格的普通外螺纹螺栓、螺柱实现顺畅旋合，无需额外定制适配的连接件；整体结构采用一体化成型的设计逻辑，减少拼接结构带来的强度薄弱点，保证零件在反复拧紧、拧松的循环使用过程中不会出现结构松散、翼片脱落的问题。从安装边界来看，该螺母的安装占用空间主要由两翼的展开宽度决定，设计选型时需要预留足够的手指操作空间，避免两翼被周边结构件遮挡导致无法手动施力；内螺纹的轴向长度经过优化，既保证足够的螺纹啮合圈数以提供可靠的锁紧力，又不会过度增加零件的整体高度，适配薄板类零件、塑料壳体等厚度较小的被连接件安装需求；底部的平整端面能与被连接件表面均匀贴合，避免拧紧后出现偏斜、局部压应力过大损伤被连接件表面的问题，在木质、塑料等软质基材的装配场景中也能稳定使用，不会因为拧紧力过大压溃基材表面。
