老式车间手动进给机械钻结构还原

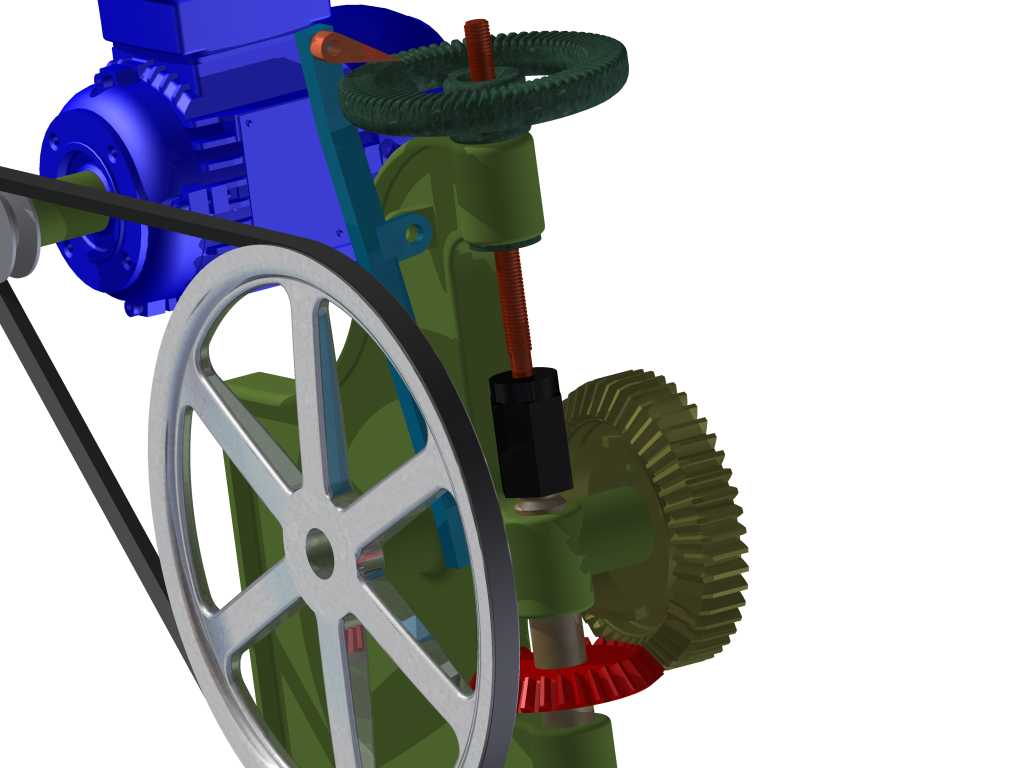

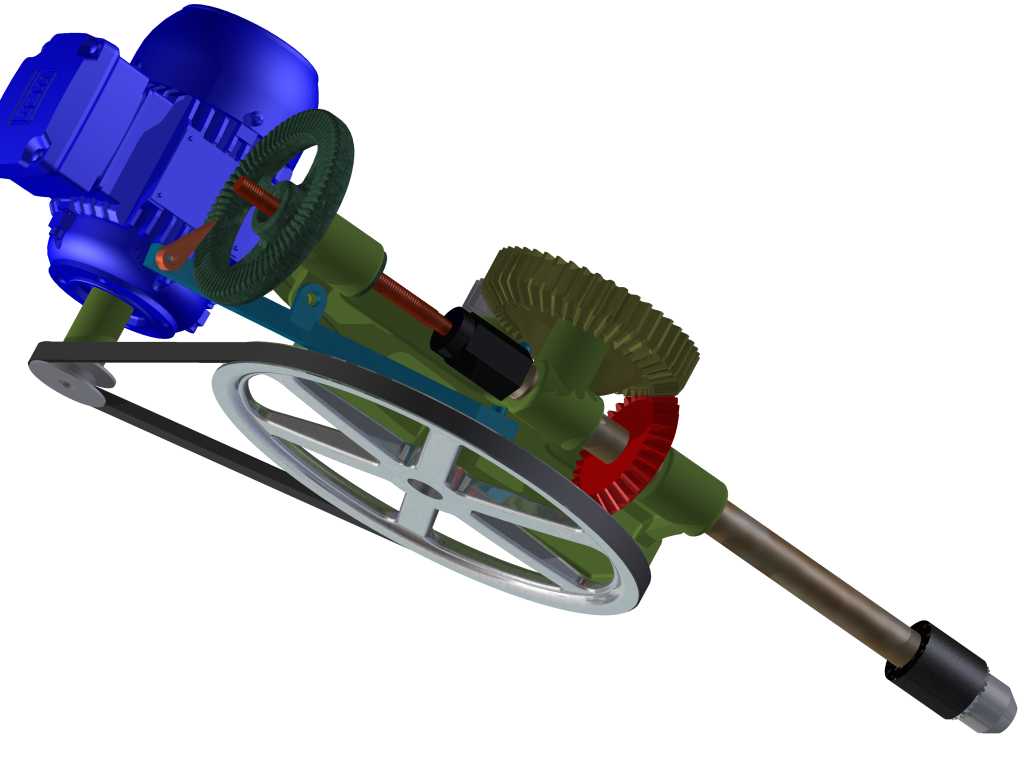

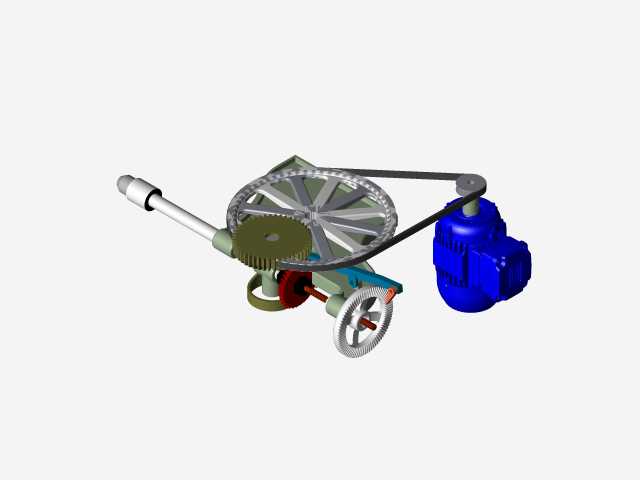

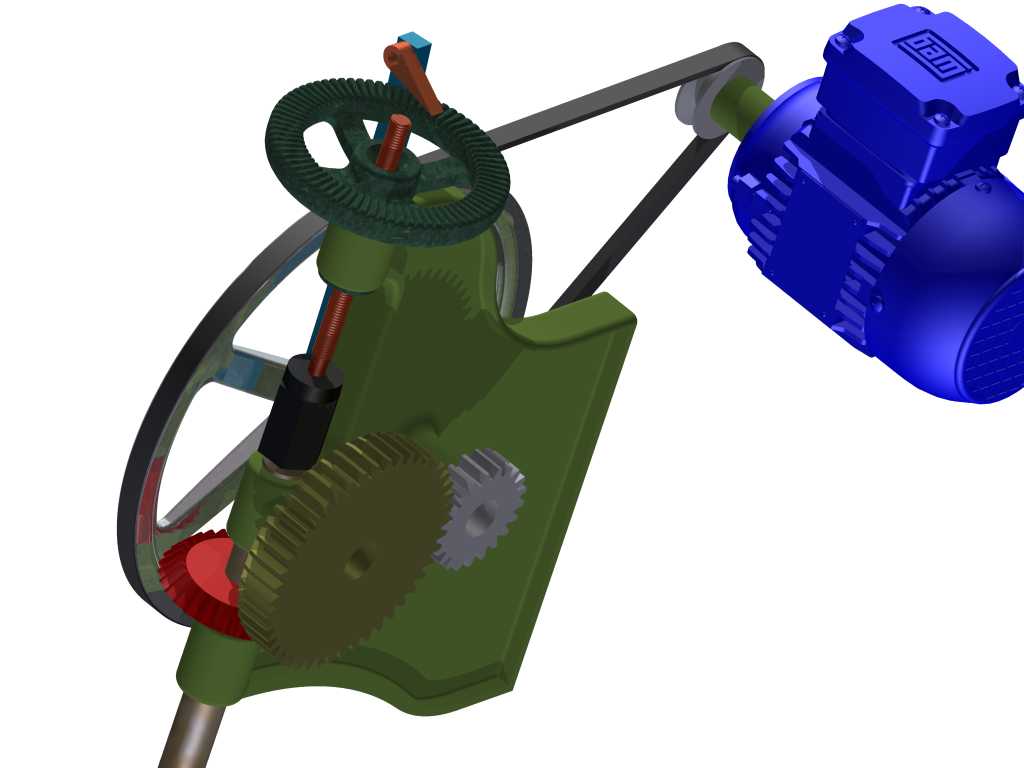

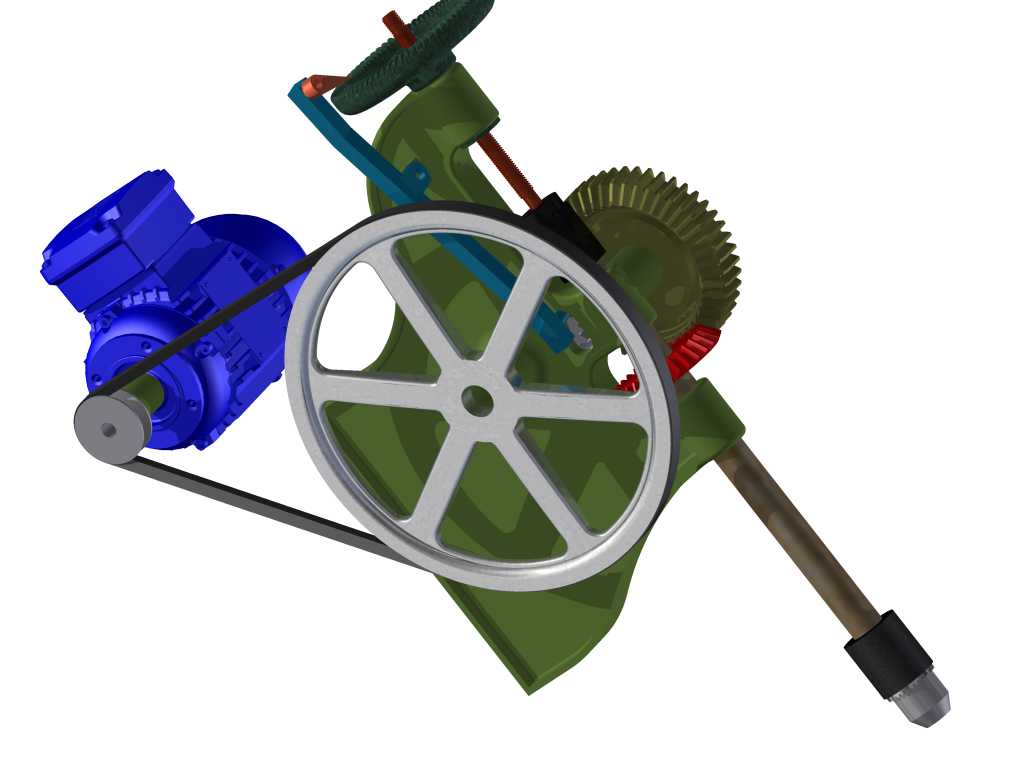

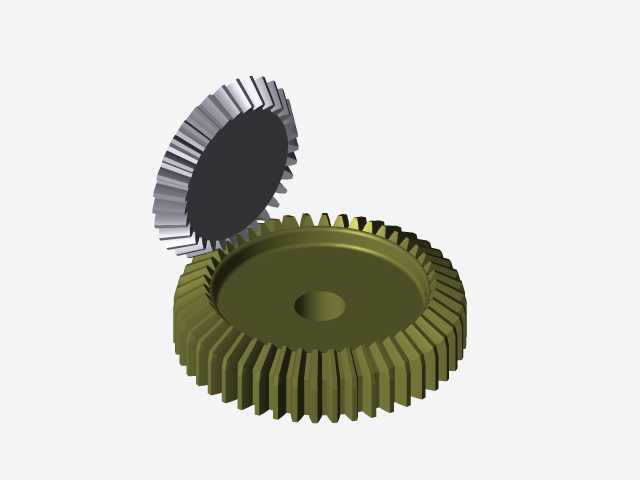

这款老式机械钻是早年小型加工场景中十分常见的孔加工设备，多应用于乡镇修配车间、家庭五金加工作坊、农机维修点等场景，可完成薄钢板、有色金属件、木质工件、塑料件的钻孔、扩孔、铰孔作业，部分搭配简易夹具还可完成轻量攻丝作业，在工业配套尚不健全的时期，是基层加工场景中不可或缺的通用加工设备。设备采用立式布局结构，整体由动力驱动单元、传动变速单元、进给操作单元、主轴执行单元、机架支撑单元五个核心部分构成，动力端搭载卧式驱动电机，通过V型带将动力传递至主轴侧的大直径带轮，带轮与同轴的主动锥齿轮刚性连接，通过锥齿轮副的90度换向传动，将水平轴向的动力转换为主轴的垂直回转动力，匹配不同直径的带轮搭配可实现多档转速切换，适配不同材质工件的钻孔线速度需求。进给操作单元采用手轮直驱的手动进给结构，手轮与进给丝杠刚性连接，转动手轮即可带动主轴套筒沿垂直导轨上下移动，实现钻头的进给与退刀动作，操作手感直接，操作人员可通过手部反馈实时感知切削阻力，灵活调整进给量，避免钻头崩损，尤其适合小批量、多材质的零散加工场景。设备的机架采用一体式铸铁铸造结构，刚性充足可吸收钻孔作业中的振动，保证钻孔精度，安装时需通过底部螺栓将机架固定在木质或钢制工作台面上，安装边界需预留手轮操作、带轮维护、电机散热的足够空间，左侧预留带轮防护罩安装位，右侧预留工件装夹的操作空间，整体占地面积不足0.5平方米，对安装场地的承重与空间要求极低。设计上完全遵循实用优先的思路，所有传动结构均外露便于日常维护，齿轮、带轮等易损件均可通过通用配件替换，没有冗余的电子控制结构，故障率极低，即便在供电不稳定的场景下，也可通过外接动力源驱动带轮完成应急加工作业，是早年基层加工场景中实用性极强的孔加工设备。
