XBee与ArduinoNano集成组合电路板

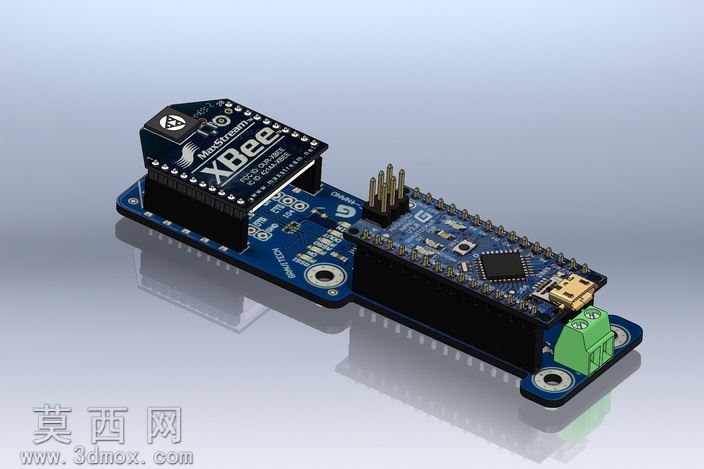

本作品为集成XBee无线模块与Arduino Nano控制核心的组合电路板三维模型，建模过程严格参照实物尺寸比例完成，完整还原了组合板的全部结构细节。建模阶段首先依据实物测绘数据搭建PCB基板的基础轮廓，精准复刻基板上的安装定位孔、边缘固定槽位的位置与尺寸，确保基板的长宽厚参数与实物完全匹配。随后逐一构建板载的各类元器件模型：针对Arduino Nano核心控制部分，精细还原了Mini USB接口的金属外壳与内部针脚结构、主控芯片的塑封外壳与引脚排布、板载复位按键的凸起结构、贴片阻容元件的微小形态，以及排母接口的塑料基座与金属插针细节；针对XBee无线模块部分，还原模块的黑色塑封外壳、表面印刷标识的凹凸质感、模块底部的排针结构，以及模块与基板连接的插座结构。此外还完整构建了板载的绿色接线端子，还原端子的塑料外壳、金属接线孔位与固定螺丝结构，以及板载状态指示灯、晶振元件等细小部件的形态。材质渲染阶段，为PCB基板赋予深蓝色阻焊层材质，模拟真实电路板的哑光质感与表面丝印层的文字标识效果；为金属插针、接口外壳赋予金属材质，还原金属的反光特性；为塑封元件、接线端子赋予对应颜色的工程塑料材质，区分不同部件的材质差异；为XBee模块外壳赋予黑色磨砂塑料材质，还原表面标识的印刷质感。整体模型通过光影渲染呈现出真实的装配效果，清晰展示了两个模块叠装在基板上的空间位置关系，所有元器件的排布、引脚的对应连接关系都与实物一致，可用于电子开发项目的结构验证、安装空间校核，也可作为嵌入式开发教学的演示模型，帮助开发者直观理解该组合板的硬件构成与装配方式，建模过程中对细小元件的细节处理充分还原了实物的结构特征，保证模型的还原度与实用性。
