S型拉压力称重负载传感单元结构

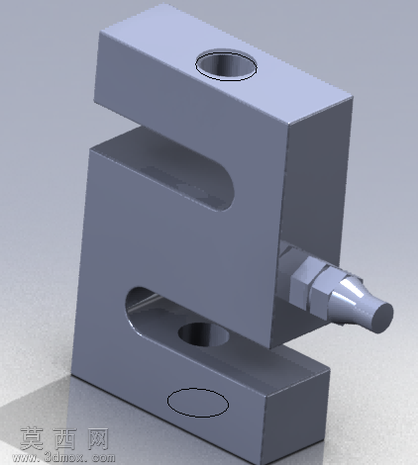

本作品为S型拉压两用负载检测单元的三维建模成果，建模阶段围绕测力传感器的实际功能逻辑展开结构搭建，首先确定整体S型剪切梁的核心受力构型，通过对称式的开槽设计保障受力时应变区域的形变均匀性，避免偏载带来的检测误差。建模过程中严格遵循机械加工的工艺合理性，上下两端的安装螺纹孔采用M12标准规格，预留足够的安装配合余量，孔口做倒角处理消除应力集中风险，中部的应变区开槽做圆弧过渡，避免直角结构在长期受载时出现疲劳裂纹。侧面的信号输出接头采用标准工业快插构型，建模时还原了接头的六角锁紧结构、插接端的锥度导向特征，保障接头与主体安装位的同轴度，避免信号传输受结构干涉影响。材质渲染阶段，主体结构采用合金钢哑光金属材质，还原传感器本体经过表面氧化处理的细腻磨砂质感，调整材质的金属度与粗糙度参数，呈现出工业金属部件的厚重感与精密感，输出接头部分做亮面金属质感区分，突出外接部件的功能属性，场景搭建采用浅灰色哑光地面配合柔和的环境光，通过多角度的光源布置凸显结构的棱边转折、开孔位置与开槽轮廓，让观看者可以清晰识别各部分的结构特征。设计思路上围绕200、250、300、500多量程段的通用化需求，在保障结构强度的前提下优化应变区的壁厚参数，让同构型通过调整壁厚即可适配不同量程的测力需求，兼顾结构通用性与检测精度，整体建模严格对齐工业测力传感器的实际生产标准，所有结构特征均具备可加工性，可直接用于结构验证、教学演示或产品选型参考。
