1:1比例链式联轴器传动结构设计

项目分类:3D模型 发布时间:2021-06-14 ID:205282
  • 1:1比例链式联轴器传动结构设计
  • 1:1比例链式联轴器传动结构设计
  • 1:1比例链式联轴器传动结构设计
  • 1:1比例链式联轴器传动结构设计
  • 1:1比例链式联轴器传动结构设计

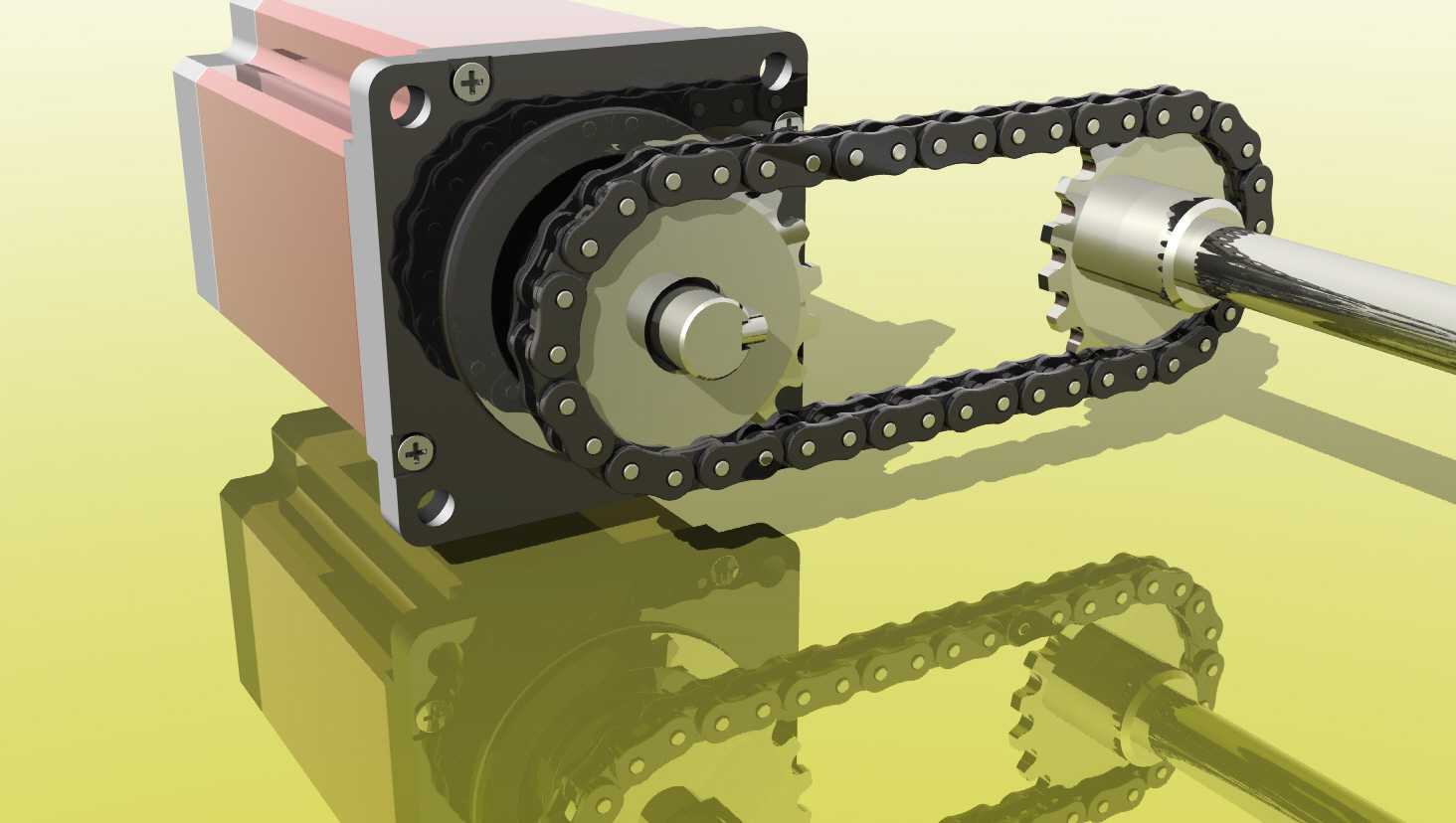

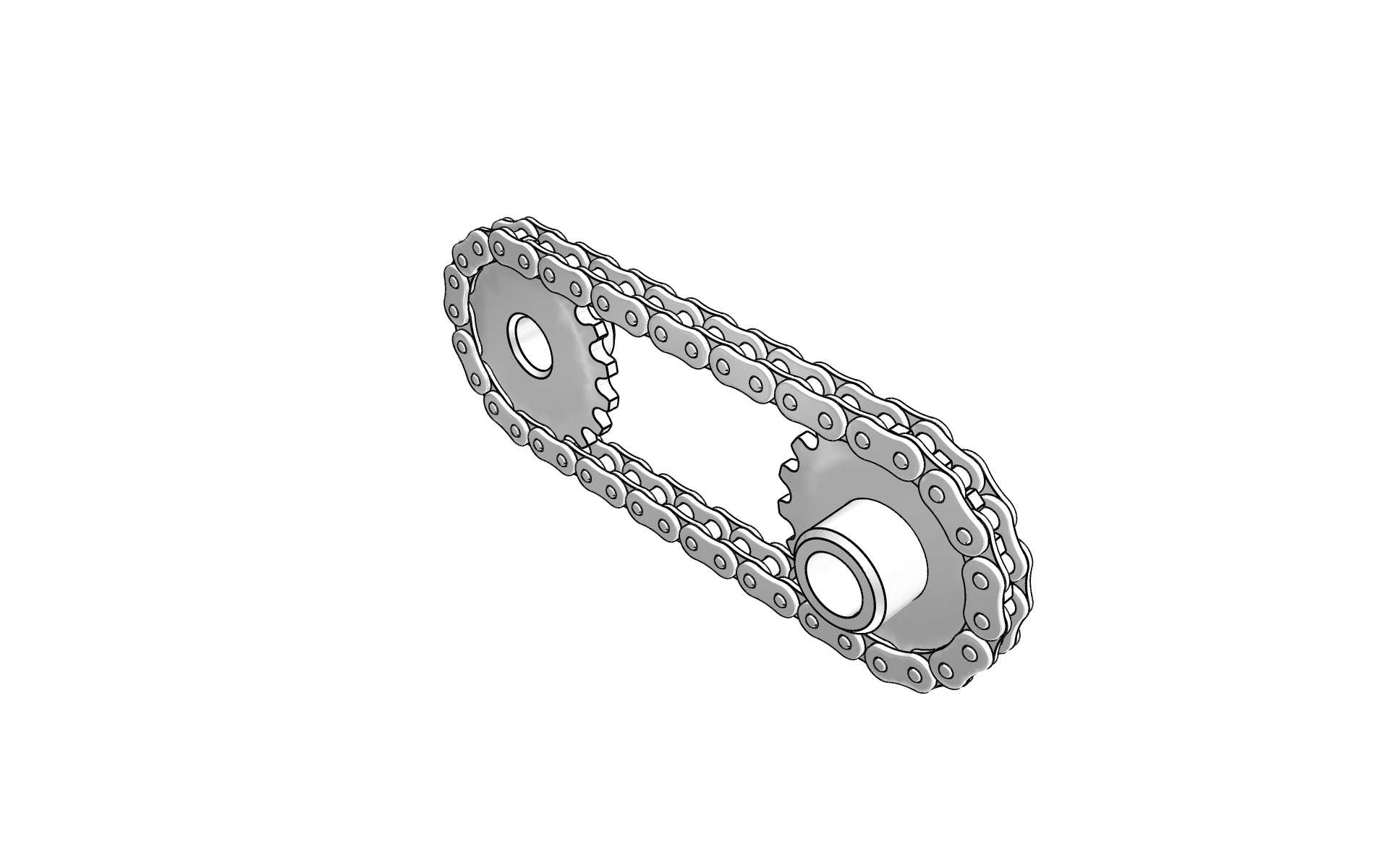

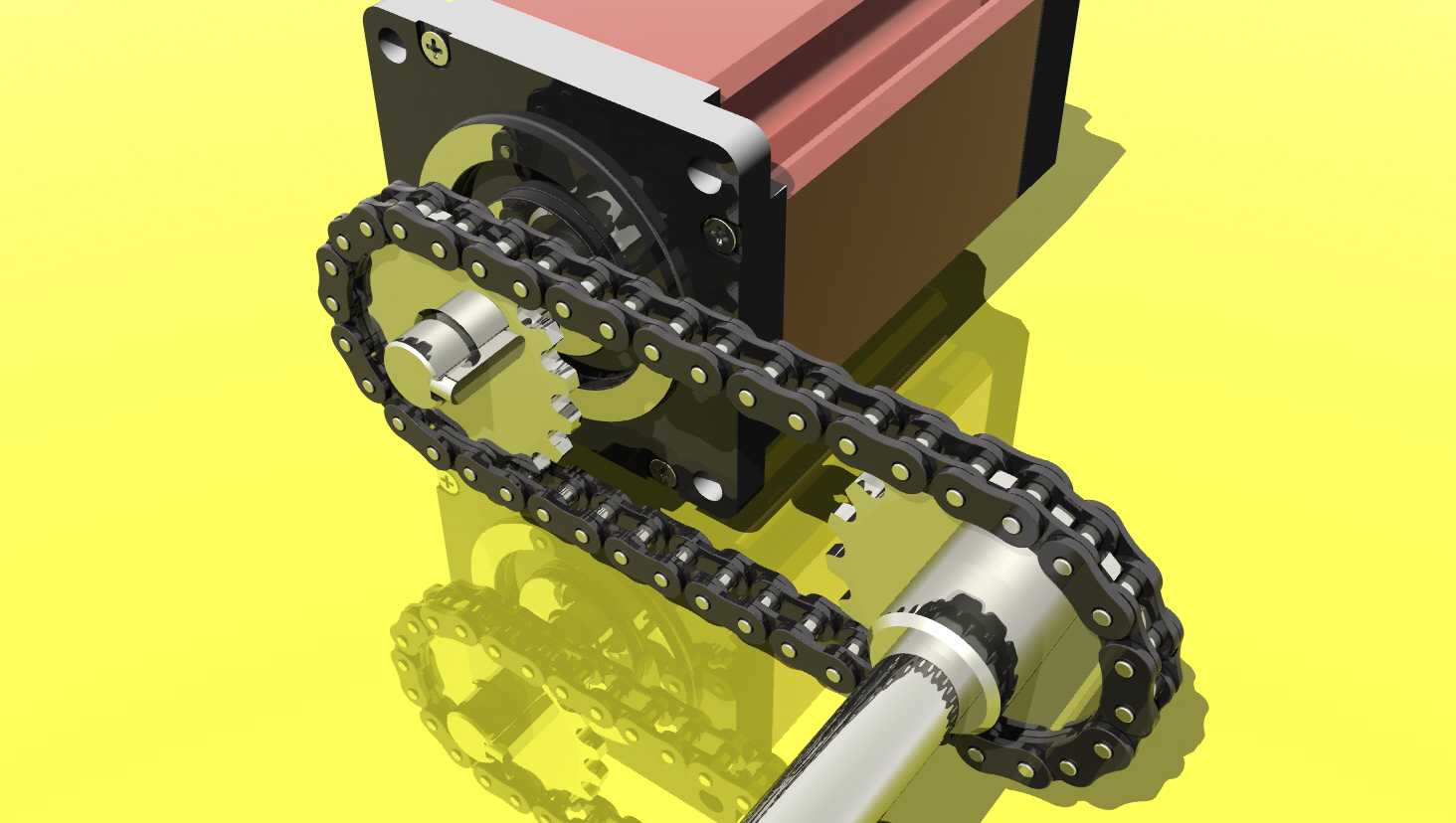

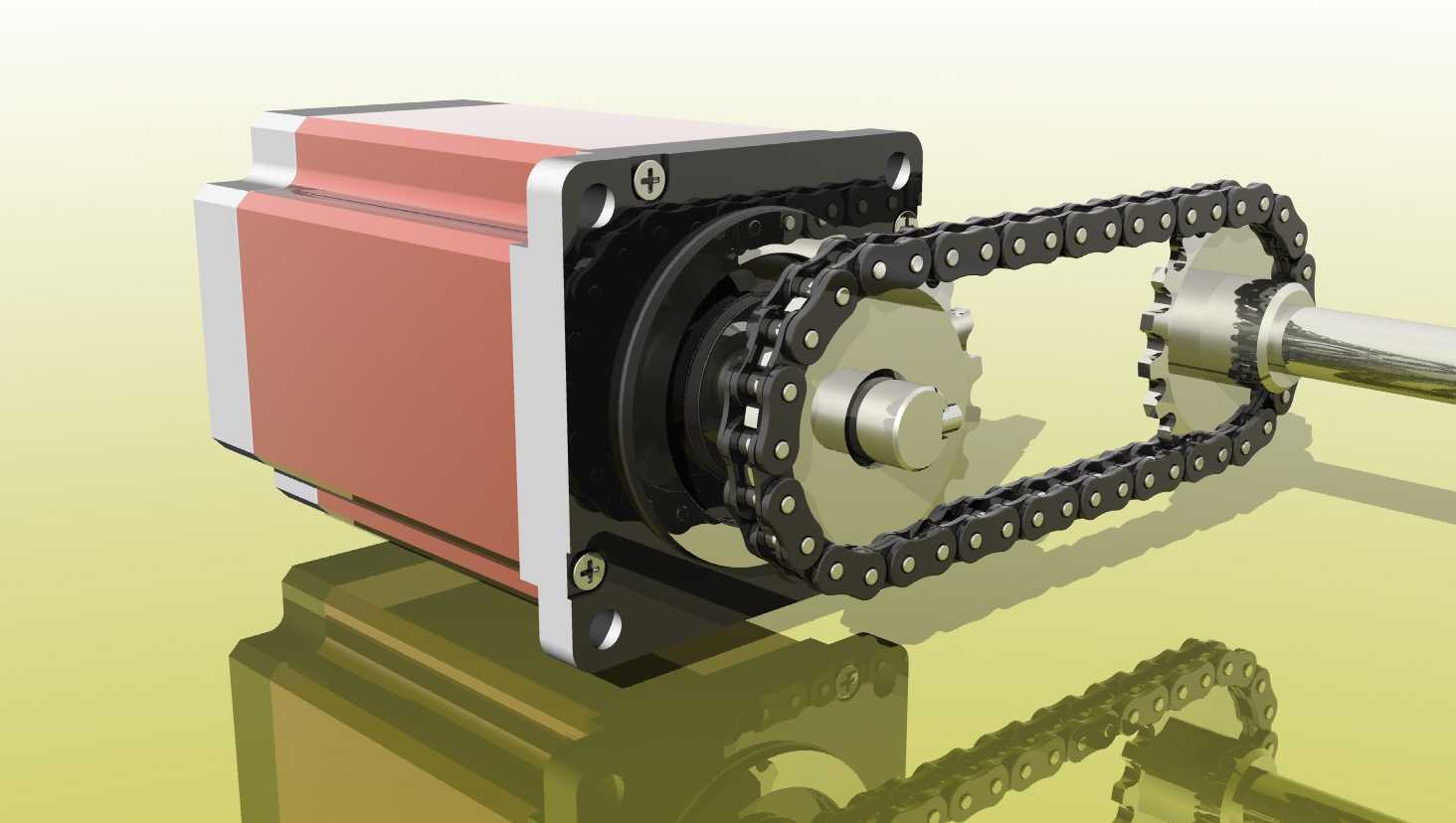

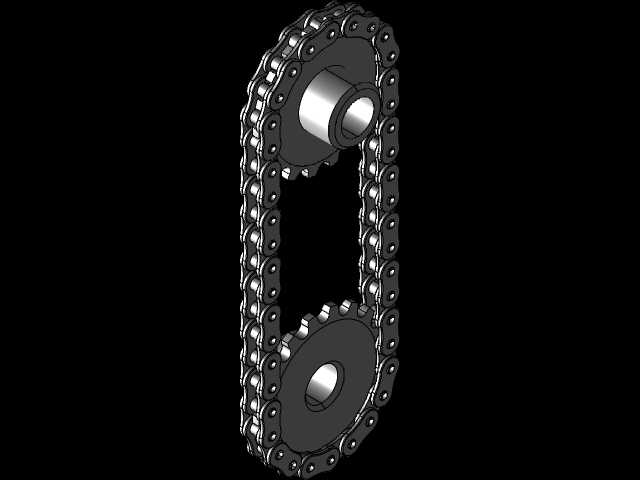

这款链式联轴器主要应用于中小功率的工业传动场景中,常见于伺服驱动单元、小型输送设备、轻工机械的动力输出端与负载端的轴系连接环节,能够在存在一定径向、角向安装偏差的工况下稳定传递扭矩,弥补安装过程中两轴对中误差带来的附加载荷,避免轴系因刚性连接产生的应力集中问题。在实际生产场景里,这类联轴器尤其适合安装空间紧凑、需要定期拆解维护的传动工位,相比刚性凸缘联轴器,它不需要严格保证两轴的高精度对中,安装调试的容错空间更大,相比弹性套柱销联轴器,它的传动扭矩上限更高,耐冲击载荷的表现更稳定,在频繁正反转的传动工况下也能保持可靠的连接性能。从功能特性来看,这款链式联轴器利用双排滚子链条同时啮合两个齿数相同的链轮,通过链条的链节与链轮轮齿的啮合来传递扭矩,链条本身具备一定的活动间隙,能够补偿两轴之间的径向偏移、角度偏移以及一定范围的轴向窜动,传动过程中整体结构的阻尼特性适中,不会像刚性联轴器那样将电机端的振动完全传递到负载侧,也不会像高弹性联轴器那样产生较大的传动滞后,能够兼顾传动精度和偏差补偿能力。在设计思路上,这款1:1比例的结构完全参照实际工业应用的安装尺寸进行构建,两端的链轮内孔分别适配驱动端输出轴和负载端输入轴的标准轴径,链轮的齿形按照滚子链的啮合参数进行设计,保证链条与轮齿的啮合间隙处于合理范围,既不会因为间隙过小出现卡滞,也不会因为间隙过大产生传动冲击和噪音。外侧的链轮端盖做了沉头螺钉固定的结构设计,能够对链条的轴向位置进行限位,避免传动过程中链条出现轴向窜动甚至脱链的问题,端盖的外形尺寸与驱动单元的安装法兰尺寸匹配,能够直接贴合安装在伺服电机的输出端法兰面上,不需要额外设计转接板。从安装边界来看,这款联轴器的径向最大尺寸为链轮齿顶圆直径加上链条安装后的外围厚度,轴向总长度包含两端链轮的轮毂长度和链条的啮合宽度,安装时只需要保证两轴的端部伸入链轮轮毂的长度达到轴孔深度的三分之二以上,通过紧定螺钉或者键连接完成周向固定即可,不需要预留过大的周边操作空间,日常维护时只需要拆开外侧端盖就可以检查链条的磨损情况,更换链条时不需要完全拆解两端的轴系连接,大幅降低了设备运维的时间成本。整体结构没有冗余的设计部件,所有零件都采用机械行业常用的标准型材和标准件加工,链轮采用常用的结构钢材质进行齿部淬火处理,链条选用标准工业滚子链,加工成本可控,互换性强,能够适配多数常规工业传动场景的连接需求。
