步进电机配套正时皮带轮联轴器传动结构

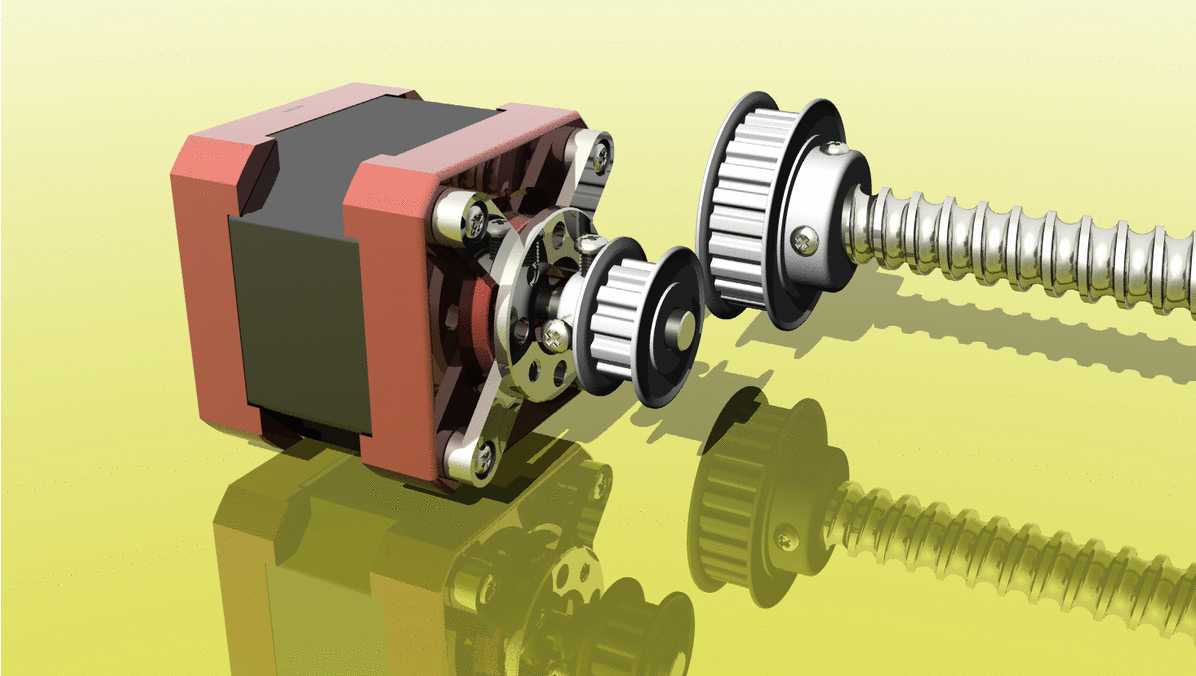

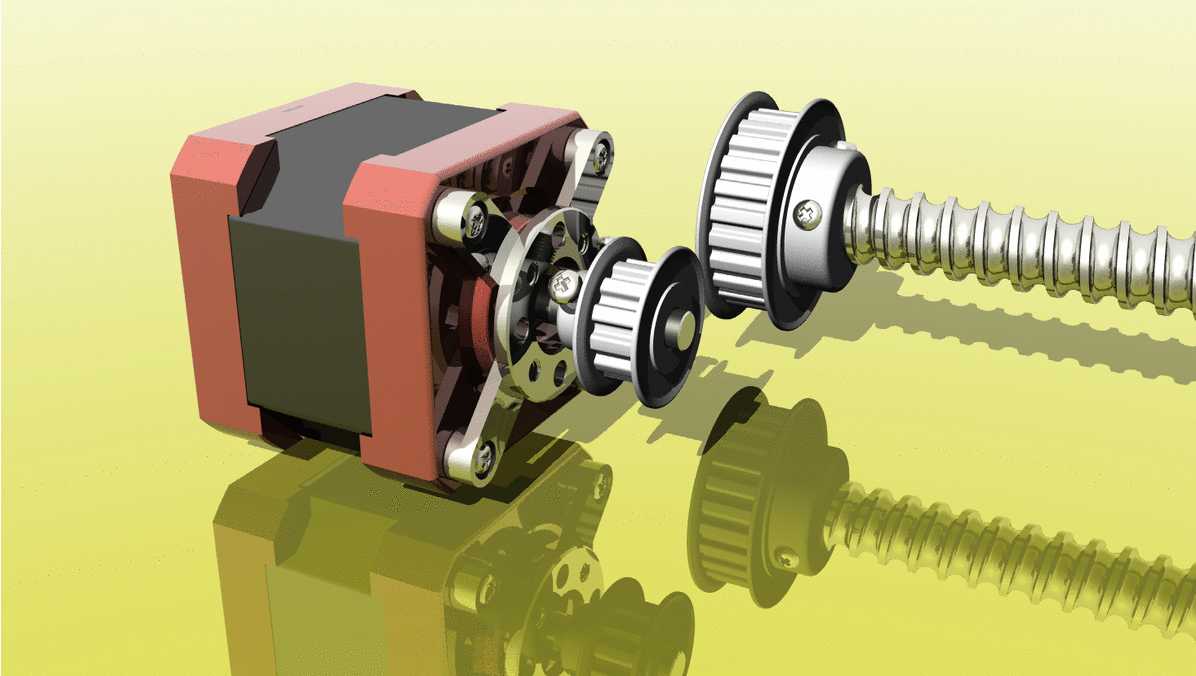

这套正时皮带轮联轴器传动结构，主要应用于小型自动化设备的精密传动场景，常见于桌面级数控滑台、3D打印运动机构、小型检测设备进给单元、实验室自动化采样装置等对传动同步性有较高要求的设备中，承担着将步进电机的旋转动力平稳传递至传动丝杠，同时抵消电机轴与丝杠轴之间安装同轴度误差的核心作用。在实际设备运行过程中，这类传动结构可以有效避免硬连接带来的轴系憋劲、轴承磨损加快、电机负载异常升高等问题，同时正时皮带的传动形式不会像齿轮传动那样产生明显的啮合背隙，能够保障传动过程中的同步精度，让丝杠带动的滑动平台启停位置更准确，往复运动的重复定位精度更稳定。从功能特性来看，这套结构采用了2:1的传动比设计，小带轮安装在步进电机输出端，大带轮与丝杠轴端连接，既可以通过带轮直径差放大电机输出扭矩，降低步进电机在低速运行时的失步风险，也能匹配步进电机的高转速特性，将丝杠的转速调整到适合直线进给的合理区间。设计过程中，联轴器端采用了抱紧式的安装结构，通过紧固螺钉直接夹紧电机输出轴，不需要额外加工键槽，降低了轴类零件的加工难度，同时带轮的齿形完全匹配同步带的齿距参数，保障皮带与带轮啮合过程中不会出现跳齿、打滑的问题。整个结构的安装边界充分考虑了小型设备的紧凑布局需求，电机端安装法兰直接适配42系列步进电机的标准安装孔位，不需要额外设计转接板，丝杠端的带轮座预留了标准轴承安装位，可以直接固定在设备的安装立板上，整体结构的轴向总长度控制在紧凑范围内，不会过多占用设备内部的安装空间，径向尺寸也避开了电机尾部接线、丝杠螺母座的运动干涉范围，安装时只需要保证两个带轮的端面共面，调整好同步带的张紧度即可完成装配，不需要复杂的调试工序。在日常运行中，这种皮带传动的联轴器结构运行噪音更低，不需要频繁添加润滑油维护，相比刚性联轴器，对安装面的加工精度要求更宽松，能够适配更多轻量化设备的设计需求。
