立式双散热风机外壳结构设计

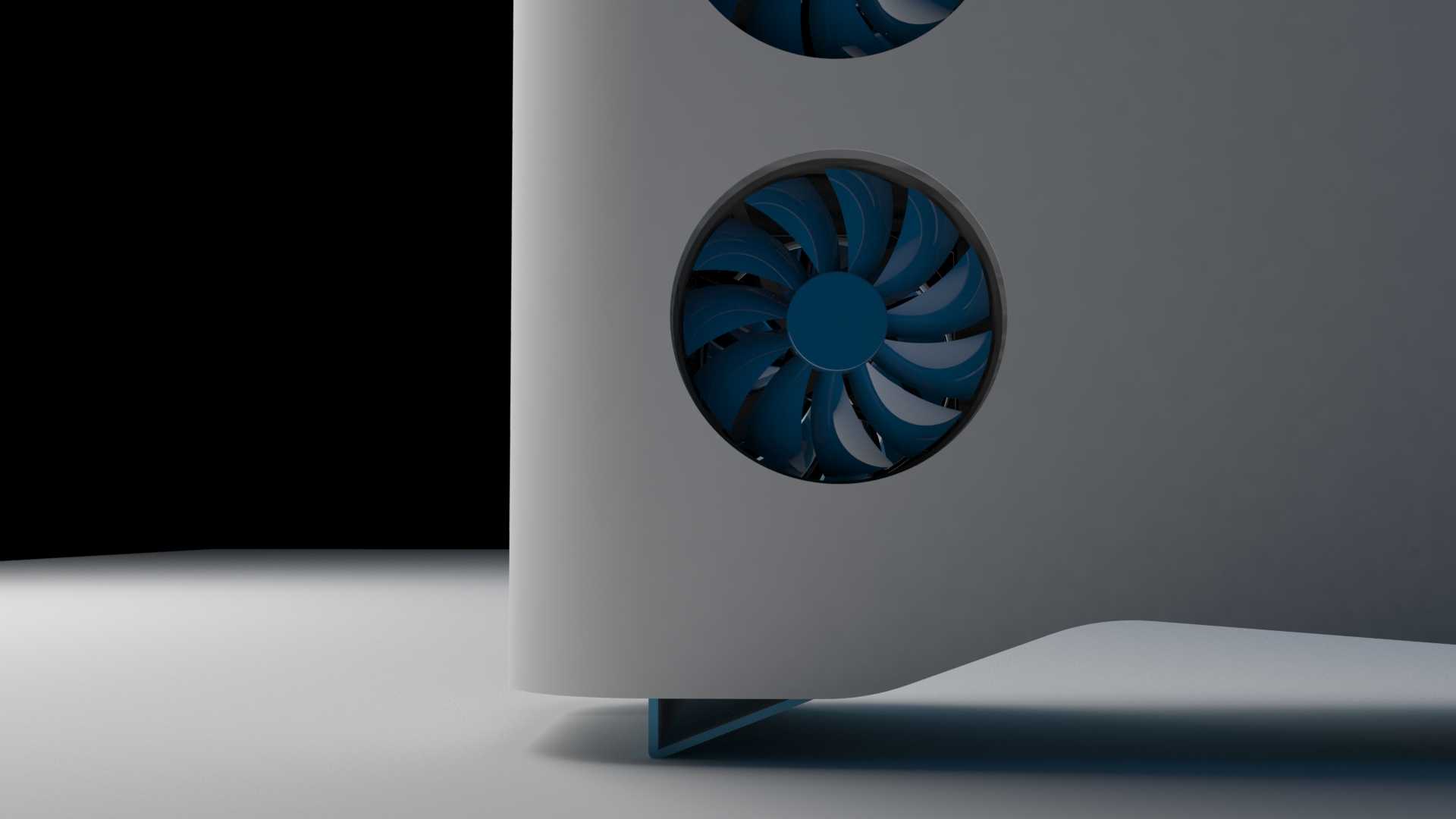

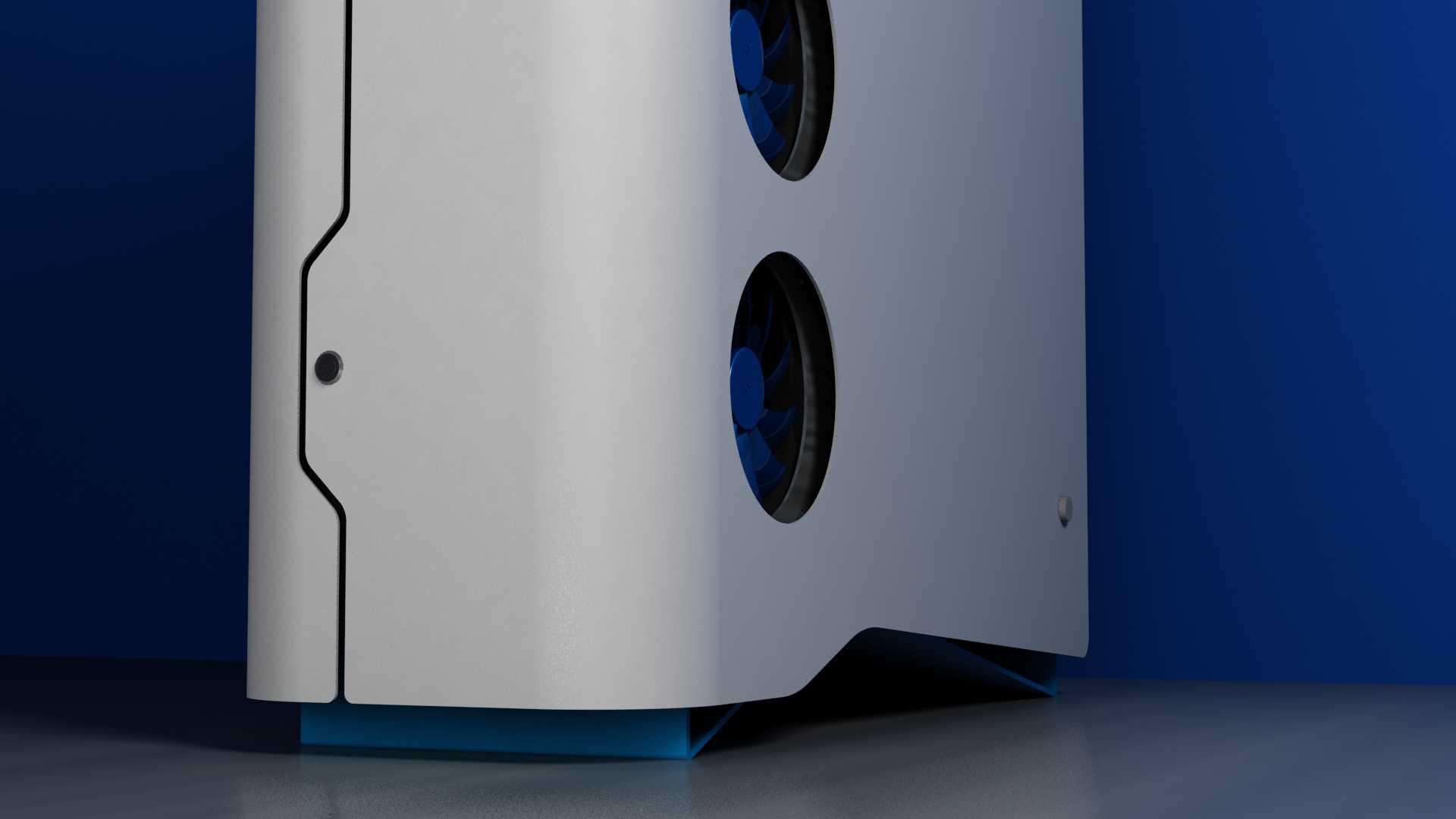

这款立式双散热风机外壳主要应用于工业电控柜、小型工业设备主机、桌面级精密加工设备的配套散热场景，作为散热风机的外部防护与气流导向结构，承担着保护内部风机组件、规整散热气流、适配设备安装空间、提升设备外观质感的多重作用。在实际工业使用场景中，这类外壳需要适配不同功率的轴流散热风机，既要保证风机运行时的气流进出顺畅，避免壳体结构遮挡进风出风路径导致散热效率下降，也要隔绝外部粉尘、碎屑对风机叶轮的直接冲击，延长风机的连续运行寿命，同时还要兼顾设备整体的外观协调性，避免外露的风机结构破坏工业设备的整体视觉完整性。从产品功能特性来看，这款外壳采用立式窄体结构设计，侧面预留两个上下排布的圆形风机安装位，可直接适配标准尺寸的轴流风机，安装位边缘做了贴合风机轮廓的收边处理，既可以保证风机安装后的贴合密封性，减少气流泄漏，也能避免安装后出现边缘缝隙过大、固定不稳的问题。外壳侧边设计了内凹式的折线型开合/拆装结构，无需额外加装外露的把手或锁扣，即可实现外壳侧盖的快速拆装，方便后期对内部风机进行清灰、检修与更换，同时内凹结构不会额外增加壳体的整体宽度，能够适配更紧凑的设备安装空间。外壳底部做了内收式的支撑脚结构，支撑脚略微突出壳体底部平面，既可以将壳体整体抬离安装基面，避免基面的积水、积尘直接接触壳体底部造成锈蚀，也能在安装时预留底部走线空间，方便风机的供电线路从壳体底部引出，无需在侧面额外开孔破坏壳体的整体密封性。在设计思路上，这款外壳优先考虑了紧凑空间下的适配性，整体采用窄高的立式布局，在有限的横向安装空间内布置两个散热风机，在不占用过多设备横向安装面积的前提下，最大化提升单位空间内的通风散热能力，能够满足小体积高功率设备的散热需求。外壳表面采用平整的哑光处理，没有多余的外凸结构，既可以减少工业环境中粉尘在壳体表面的堆积，也方便日常清洁擦拭。在外形尺寸与安装边界设计上，这款外壳的横向宽度控制在较小范围内，可直接嵌入设备侧面的预留安装槽内，上下两个风机安装位的中心距经过精准测算，既避免两个风机运行时产生气流干涉，也保证上下风机的出风范围能够覆盖设备内部主要发热元件的区域，提升散热的针对性。外壳的整体高度适配常规小型工业设备的侧面安装高度，底部支撑脚的高度经过优化，既保证了底部走线的空间，也不会因为抬升过高导致壳体整体重心上移，提升安装后的稳定性。壳体侧边的拆装结构做了圆角过渡处理，没有尖锐的棱角，避免安装与检修过程中划伤操作人员，同时壳体的壁厚经过合理设计，在保证结构强度、避免风机运行时产生壳体共振噪音的前提下，尽可能控制壳体自重，降低安装时的承重负担，也减少材料的不必要消耗。
