混凝土膨胀式锚固螺栓结构设计

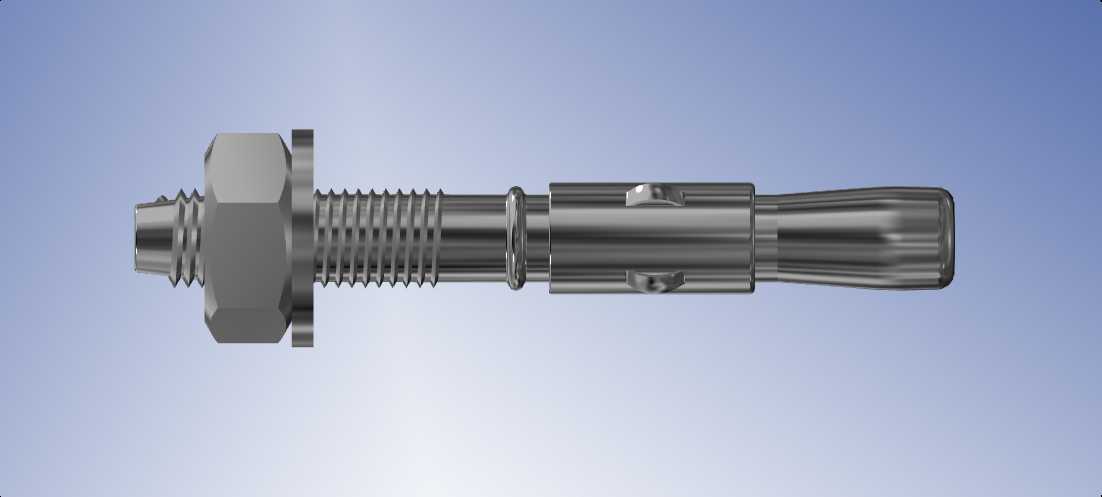

这款混凝土螺柱锚是专为硬质混凝土基材锚固场景开发的机械紧固件，广泛应用于建筑幕墙后置埋件固定、工业设备基座安装、管廊支架挂载、重型货架地面固定、钢结构支撑节点连接等场景，能够在混凝土、致密天然石材等硬质脆性基材上实现可靠的载荷传递，替代传统预埋锚件解决施工中后置固定的定位偏差、点位增补等实际问题。产品采用分体式机械膨胀结构设计，整体由带锥度的扩张螺杆、多瓣式膨胀夹片、平垫圈、锁紧螺母四个核心部件组成，设计思路围绕机械锁键锚固原理展开：当拧紧端部锁紧螺母时，螺杆会沿轴向向上位移，其下端的锥度段会将周向分布的多瓣膨胀夹片向外撑开，使夹片外壁紧密压合在预制钻孔的孔壁上，通过夹片与混凝土孔壁之间的挤压力、咬合力形成足够的抗拔与抗剪承载力，无需依赖化学粘结剂即可实现快速承载，规避了化学锚栓固化等待时间长、耐温耐老化性能受限的缺陷。从结构细节来看，膨胀夹片外壁设计有细密的凹凸咬合齿，能够在撑开后嵌入混凝土孔壁的微观凹凸面，大幅提升界面摩擦阻力与抗滑移性能，避免长期载荷下出现锚栓松动滑移的问题；螺杆采用全螺纹段设计，可根据被固定件的厚度灵活调整旋入深度，适配不同厚度的安装基座，垫圈采用大外径平垫设计，能够分散螺母锁紧时对被固定件表面的压应力，避免软质被连接件表面出现压溃损伤。安装边界方面，这款锚栓适配的钻孔直径与膨胀夹片收拢状态外径匹配，钻孔深度需覆盖整个膨胀段长度并预留足够的锥度进给空间，安装时需先清理钻孔内的浮灰与碎屑，保证夹片与孔壁充分接触，锚固完成后可通过扭矩控制锁紧力，确保膨胀段充分扩张的同时避免过度拧紧导致混凝土孔壁崩裂。产品的抗剪承载力由螺杆自身的截面强度决定，抗拔承载力由膨胀夹片与混凝土的嵌锁力决定，可根据不同的载荷等级选择对应规格的型号，满足从轻质管线挂载到重型设备固定的全场景锚固需求，整体结构紧凑，安装工序简单，无需特殊安装工具，仅需普通扳手即可完成锁紧作业，适合施工现场的快速装配作业。
