电脑CPU散热用轴流风扇结构设计

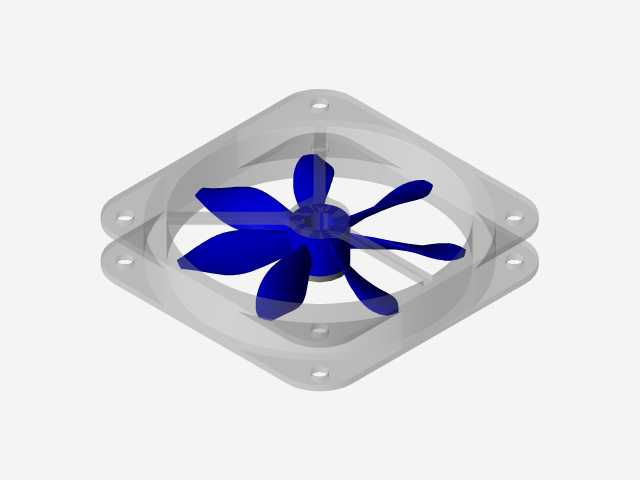

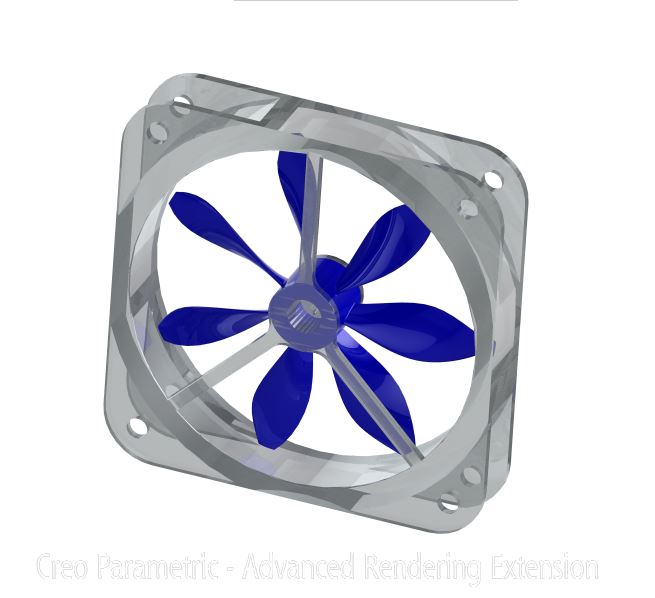

这款轴流散热风扇主要应用于台式电脑CPU风冷散热场景，是主机散热系统的核心风冷部件，同时也可适配机箱通风、小型工控设备散热、ITX迷你主机散热等相近的小空间风冷需求场景，能够在紧凑的安装空间内持续带动空气定向流动，带走发热元件表面堆积的热量，避免电子元件因长时间高温运行出现性能降频、寿命缩减甚至硬件损坏的问题。从实际使用功能来看，这款风扇依靠叶片旋转形成稳定的轴向风压，将CPU散热器鳍片间留存的热空气持续推送至机箱风道内，配合机箱整体的进出风布局形成完整的散热循环，可满足常规功耗桌面级CPU的日常散热风量需求，运行时气流走向平稳，不会在安装位周边形成乱流干扰其他板卡元件的正常散热。在产品设计思路上，这款风扇采用外框包裹叶轮的一体化结构设计，外框为方形带安装孔的标准结构，四个角预留的安装位完全匹配主流塔式CPU散热器、下压式散热器的固定孔距，安装边界贴合常规120mm规格散热风扇的通用尺寸，既可以直接固定在散热器鳍片组上，也可以适配机箱风扇位的安装需求，不需要额外定制转接配件。叶轮部分采用七叶曲面叶片设计，叶片角度经过气流仿真优化，在相同转速下能够输出更大的有效风量，同时叶片与外框内壁预留均匀的转动间隙，避免转动过程中出现蹭框异响，中心的轮毂位置做了圆弧过渡处理，能够引导气流平滑进入叶片区域，降低进气端的风阻损耗。外框的侧边做了薄型化处理，不会占用过多的机箱内部空间，安装后与周边内存、板卡元件保留足够的安全间隙，不会出现安装干涉的问题。叶片采用半透蓝色材质搭配半透明磨砂外框，既能够直观观察叶片转动状态，也能适配带灯效的主机改装需求，整体结构没有多余的冗余设计，所有结构特征都服务于散热效率提升与安装适配性优化，能够很好地匹配主流桌面电脑的散热改装、散热器组装的实际使用需求。
