80mm规格5V直流轴流散热风扇结构设计

这款轴流散热风扇主要面向紧凑型电子设备的主动散热场景，在桌面电脑CPU散热模组、小型机箱通风、嵌入式工控设备、路由器及网络交换机、桌面级3D打印机控制舱、低功耗LED驱动电源等对安装厚度有严格限制的场景中广泛应用，核心作用是通过定向气流带动热量快速交换，避免电子元器件因长时间积热出现性能降频、寿命衰减甚至热击穿损坏的问题。

从功能特性来看，这款风扇采用5V直流供电设计，可直接适配常见的USB供电接口与主板低压插针，无需额外高压供电模块，适配范围更广；轴流叶轮的叶片采用不等距排布设计，能够在运转时打散气流通过叶片产生的周期性切风噪音，在保证风量输出的同时降低运行声噪，适合对静音表现有要求的民用电子设备使用。外框四角预留了标准的沉头安装孔位，安装时螺丝可完全沉入孔位不会突出外框表面，避免安装后突出结构干涉周边元器件布局。

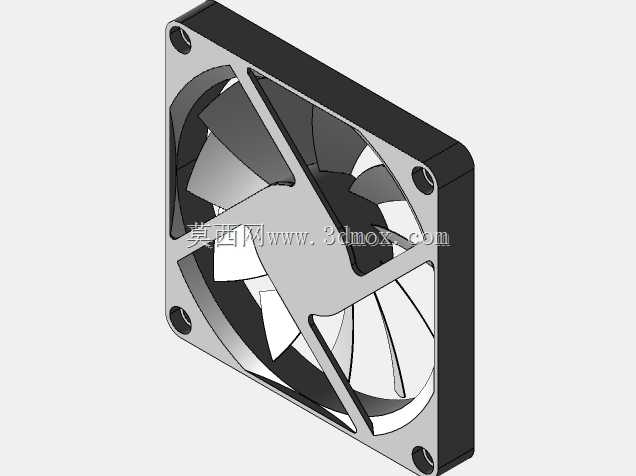

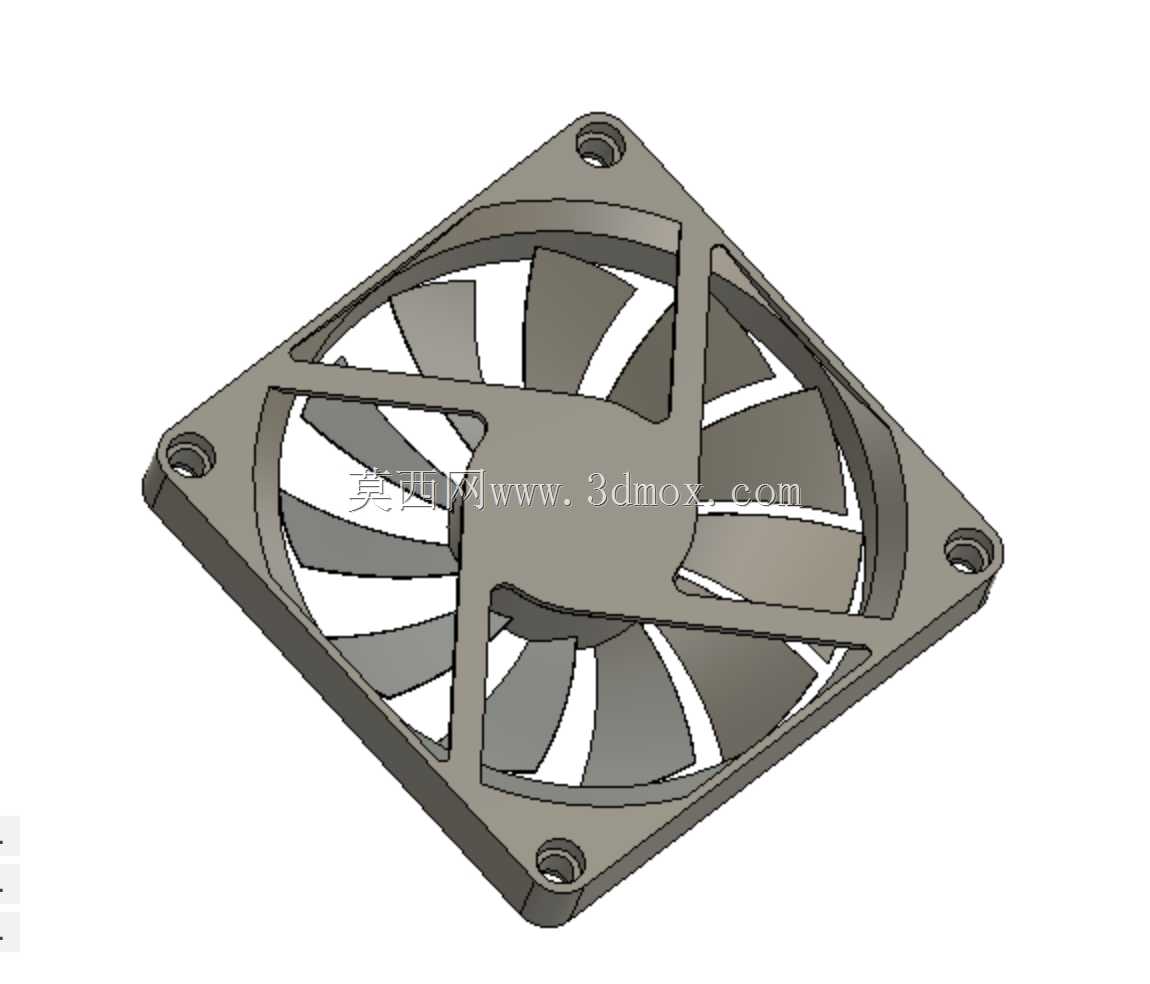

设计过程中优先考虑了紧凑空间的适配性，整体外形为正方形结构，长宽尺寸均为80mm，整体厚度仅10mm，属于薄型轴流风扇范畴，能够适配厚度空间紧张的超薄机箱、紧凑型ITX主板周边、小型便携设备内部的安装间隙。外框采用一体式方形结构，四个边角做了小圆弧过渡处理，既能够避免安装时尖锐边角划伤操作人员或线材绝缘层，也能提升外框整体结构强度，减少安装锁紧螺丝时外框出现的形变量。叶轮中心的轮毂区域做了合理的直径优化，既能够为内部电机预留足够的安装空间，也不会因为轮毂过大遮挡有效进风面积，平衡了结构强度与通风效率。支撑叶轮的中置筋条采用对称式布局，在保证结构强度支撑电机与叶轮稳定运转的同时，尽可能减少筋条对出风气流的阻挡，降低气流经过筋条产生的紊流与风噪。

在安装边界设计上，四角安装孔的孔位间距遵循通用80mm风扇的标准孔距规范，可直接兼容市面上标准的80mm风扇安装位，无需额外定制安装支架；沉头孔的深度经过匹配计算，适配常用的自攻螺丝与机丝螺丝安装，锁紧后外框表面保持平整，不会出现螺丝头突出影响安装贴合度的问题。进风侧与出风侧的外框边缘做了微小的倒角处理，能够引导气流更顺滑地进入叶轮区域，减少进风端的气流涡流损失，提升整体送风效率。
