非标深沟球轴承拆解结构三维建模作品

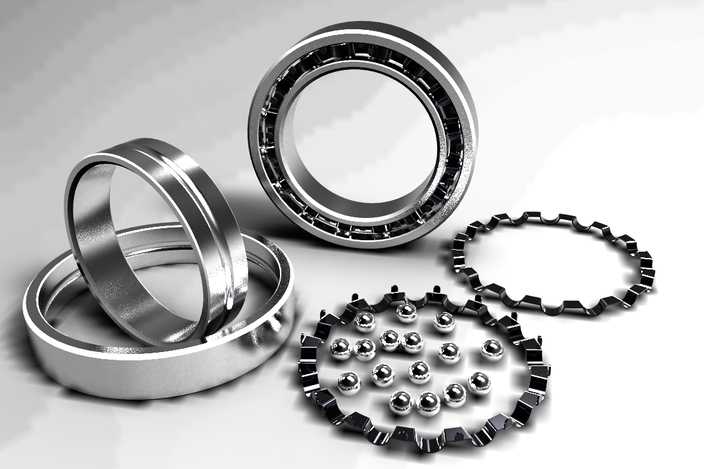

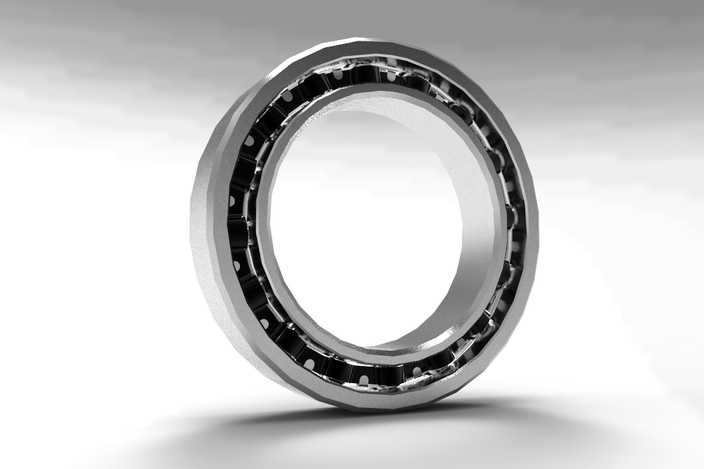

本作品为非标准深沟球轴承的全结构三维建模成果，完整还原了非标轴承从装配状态到拆分状态的全部零部件细节，建模过程严格遵循非标轴承的实际装配逻辑与尺寸公差要求，对每一个零件的结构特征都做了精细化还原。建模阶段首先完成轴承内圈、外圈的回转体结构搭建，针对内外圈的滚道曲率、密封槽位、倒角尺寸都做了精准的参数化设定，保证滚道与滚动体的配合间隙符合非标轴承的实际使用工况，避免出现装配干涉问题。随后完成保持架的结构建模，针对波浪形保持架的兜孔位置、弯折弧度、连接卡扣结构都做了逐处细化，保证每一个钢球都能被稳定限位在兜孔内，还原保持架对滚动体的分隔、引导作用。钢球部分采用标准球体建模，根据非标轴承的载荷需求匹配对应直径的滚动体尺寸，保证钢球与内外圈滚道的接触角符合设计要求。渲染阶段采用金属材质体系，为轴承内外圈、钢球赋予高抛光铬钢材质，调整材质的反射率、粗糙度参数，还原轴承钢零件经精磨加工后的金属光泽与细腻质感；保持架部分赋予冷轧钢板的半哑光金属材质，区分不同零件的材质差异，同时添加柔和的环境光与定向补光，突出轴承零件的边缘轮廓与曲面光影变化，让拆分状态下的各零件结构层次清晰可辨。设计过程中针对非标轴承的非标准化尺寸做了专项适配，区别于标准型号轴承的固定尺寸参数，本模型根据特定使用场景的安装尺寸、载荷要求调整了内外圈的宽度、滚道直径、钢球数量，可适配特殊安装空间的传动需求，完整呈现了非标定制轴承从零件拆分到整体装配的全部结构关系，能够直观展示滚动轴承的内部运作原理，也可用于非标机械设计中的轴承选型参考、装配干涉校验、机构运动仿真使用。
