工业运输用固定支架式小轮三维设计

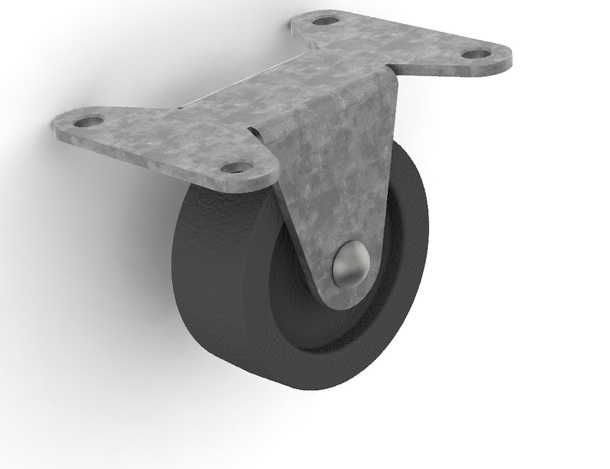

本作品为工业场景使用的固定支架式小轮三维模型，建模过程采用SolidWorks完成全参数化设计，首先从核心功能结构出发拆分部件，将整体划分为安装支架、轮体、连接铆钉三个独立建模模块，保证各部件的尺寸配合精度符合实际五金件的生产公差要求。建模阶段首先绘制安装支架的二维草图，根据实际安装场景的固定需求，设计三耳式带安装孔的平板支架结构，通过拉伸、切除、圆角等基础特征完成支架主体建模，对支架的弯折过渡区域做圆角处理，还原金属冲压件的真实工艺特征，避免尖锐棱角的设计误差。轮体部分采用回转体建模方式，先绘制轮体的半剖面轮廓，通过旋转特征生成实心滚轮主体，对轮面与轮轴接触的位置做倒角处理，匹配实际滚轮的装配间隙要求；连接铆钉部分通过旋转凸台特征生成，分别设计铆钉头与铆接杆的尺寸，保证与支架的安装孔、轮体的中心轴孔形成过盈配合的装配关系，还原固定脚轮不可转向的结构特性。材质渲染阶段针对不同部件匹配对应材质，安装支架赋予镀锌冷轧钢板材质，调整金属粗糙度参数还原五金冲压件的哑光金属质感，添加细微的表面划痕与氧化纹理提升真实感；轮体赋予黑色硬质尼龙材质，调整材质的漫反射与粗糙度参数，还原工业滚轮耐磨防滑的材质特性；铆钉部分赋予抛光金属材质，与支架的镀锌质感形成区分，突出装配结构的层次。整体装配过程采用同轴心、重合等标准配合约束，将三个部件按照实际生产的装配关系组合，验证各部件之间无干涉问题，支架的安装孔位置符合通用推车、小型运输设备的安装尺寸标准，轮体转动无结构阻碍。设计思路围绕小轮推车的短途运输需求展开，固定支架结构相比万向轮具备更高的承重稳定性，适合直线运输场景下的设备移动使用，整体结构简洁无冗余设计，所有尺寸参考通用工业脚轮的行业标准设定，既可以作为小型运输设备的配套部件使用，也可用于五金配件类的教学演示、产品展示场景，模型同时导出多种通用格式，可适配不同三维软件的编辑需求，方便后续做结构调整、工程图导出或者运动仿真使用。
