带涡轮结构的航空喷气式动力装置

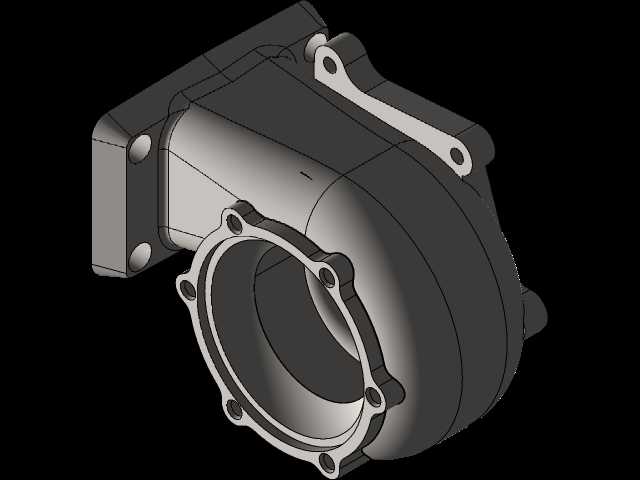

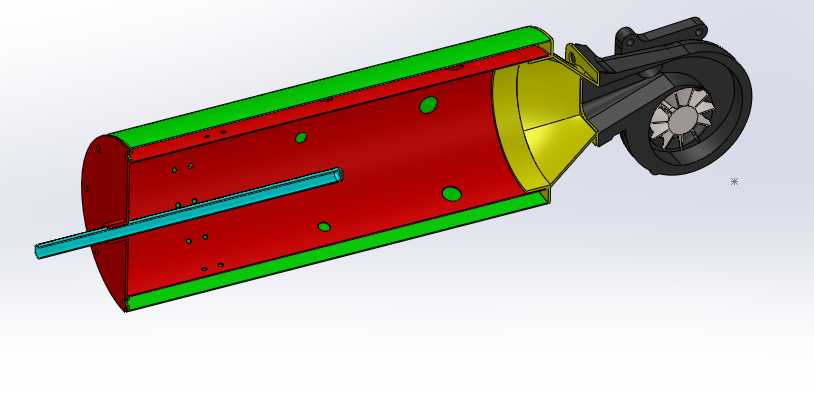

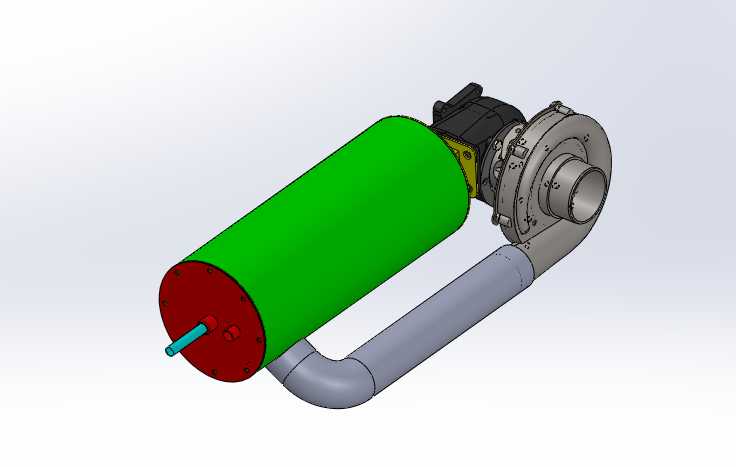

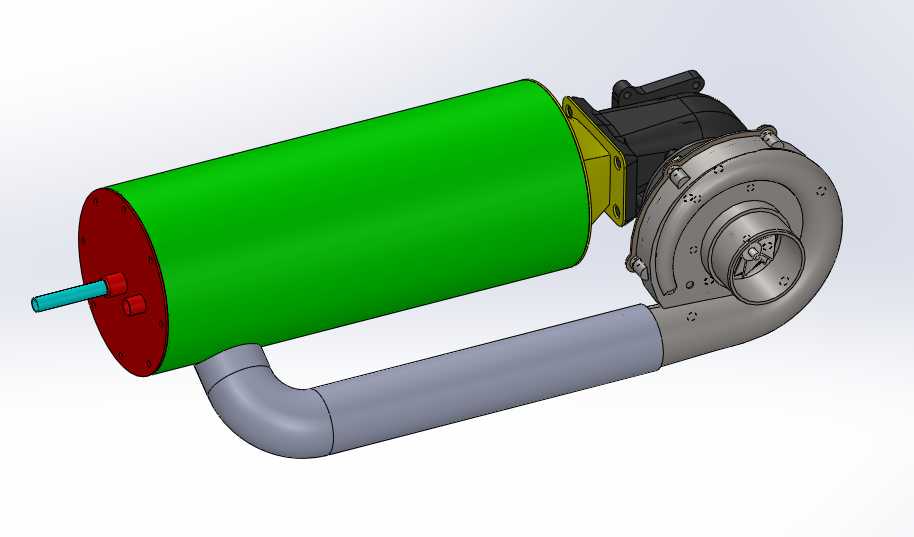

该动力装置主要面向小型航空飞行器、实验性动力验证平台以及航模动力改装场景使用，可作为小型无人靶机、验证型航模飞行器的核心动力输出单元，也可作为航空动力教学的具象演示载体，帮助从业者直观理解喷气式涡轮动力的核心结构组成与动力传递逻辑。从实际用途来看，这款涡轮动力装置通过前端涡轮组件完成进气压缩，配合燃烧室结构完成燃油与压缩空气的混合燃烧，高温高压燃气从尾喷段定向喷出形成反推推力，为搭载平台提供持续稳定的飞行动力，可适配对推重比有一定要求的小型空中搭载平台，在低速巡航工况下能保持稳定的动力输出特性，同时结构紧凑的设计也能降低搭载平台的整体配重压力。从功能特性来看，该装置采用分段式结构设计，前端涡轮组件集成了导向叶片与涡轮叶轮，可对进入进气道的空气进行多级压缩，有效提升进气压力与燃烧效率；中段筒体为燃烧室承载结构，筒体表面预留的安装点位可用于固定燃油管路、点火组件以及传感监测元件，筒体外侧的加强筋结构可提升高温工况下的筒体结构强度，避免长期高温工作出现结构形变；尾段的收敛型喷口可对燃烧后的高温燃气进行导流加速，进一步提升推力转化效率。在设计思路上，整体以涡轮组件的实测尺寸为核心基准进行匹配设计，所有相邻段的连接法兰尺寸均与涡轮端的安装边界保持统一，确保各段装配后同轴度偏差控制在合理范围内，避免工作过程中出现气流紊流影响动力输出；筒体部分采用等直径圆柱段搭配锥形过渡段的结构，既保证了燃烧室有足够的容积完成油气混合燃烧，也通过锥形过渡段实现了燃烧室到涡轮排气端的平滑气流过渡，减少气流沿程压力损失。从外形尺寸与安装边界来看，整体为长筒型轴向布局，最大外径位于中段筒体位置，前端涡轮组件的径向尺寸略小于筒体直径，安装时可通过筒体外侧的四个均布安装点位与搭载平台的固定支架连接，轴向伸出的燃油管路接口位于筒体侧下方，可避开上方的设备安装空间，尾喷口末端与搭载平台尾部结构需预留足够的散热间隙，避免高温燃气直接冲刷机体结构造成部件损坏，整体安装边界规整，无需对搭载平台进行大规模结构改装即可完成适配。
