扭绞结构编织绳索三维建模设计

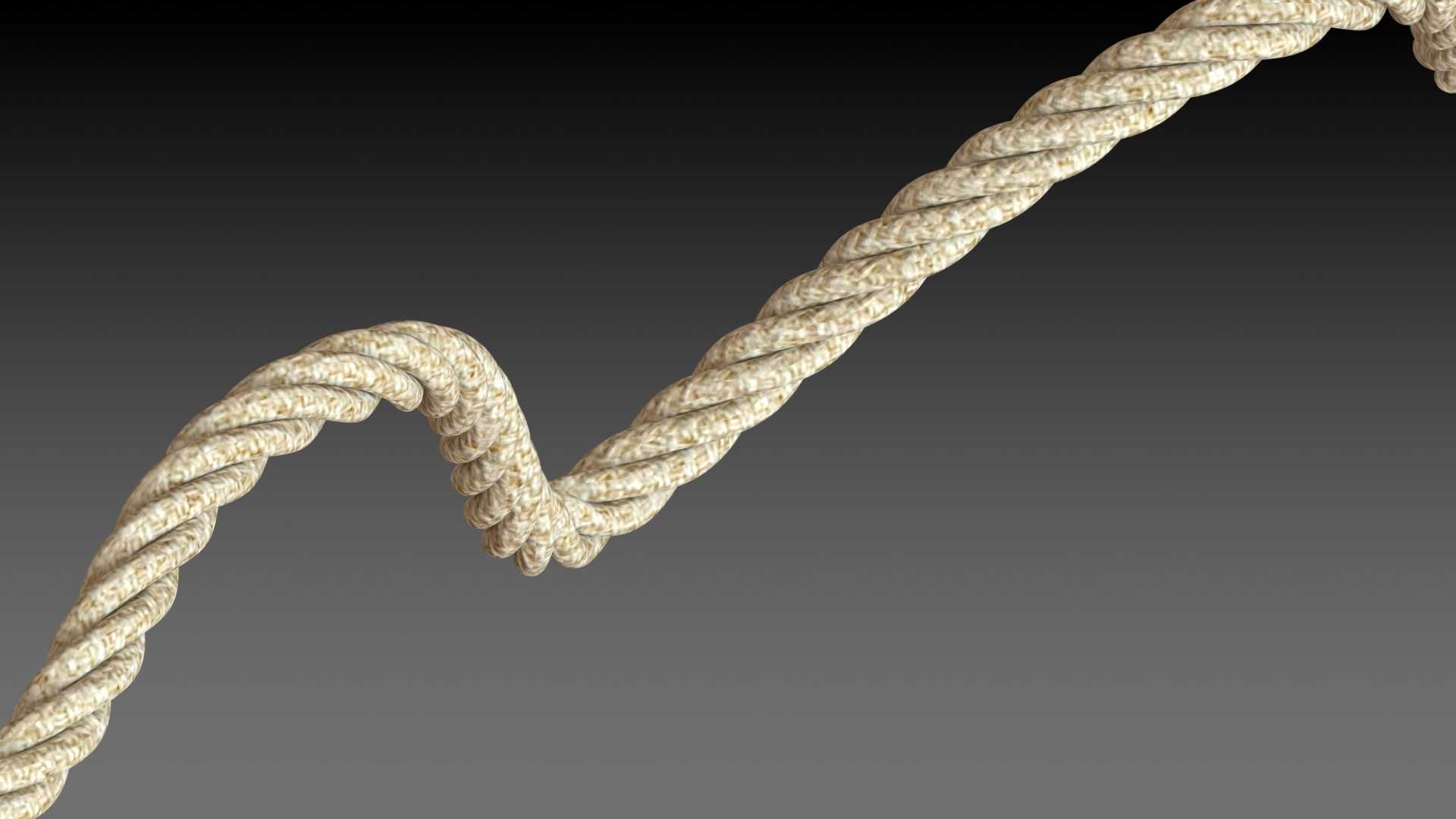

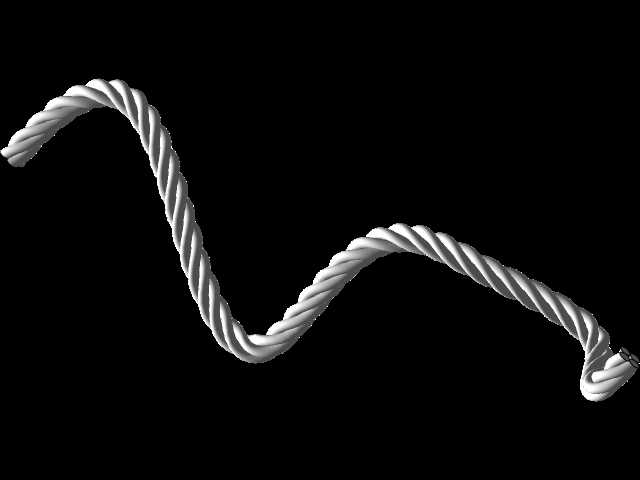

绳索作为工业生产、物流运输、户外作业、建筑施工等场景中极为常用的柔性受力构件，其三维建模的精准度直接影响后续装配仿真、受力模拟、场景渲染的最终效果，这款扭绞编织结构的绳索模型，完全还原了多股纤维捻合缠绕的真实形态，可直接适配各类需要绳索构件的三维装配场景。在实际行业应用中，这类扭绞绳索可覆盖起重吊装的辅助绑缚、物流运输的货物固定、户外设备的牵拉固定、机械传动中的柔性牵引、文创场景的装饰构件搭建等多个场景，不同于刚性机械零件，绳索的柔性形态特征是建模过程中的核心难点，该模型通过精准的路径规划与截面沿程扭曲设置，完美复现了真实绳索受自然重力形成的弯曲垂坠弧度，以及多股绳股螺旋捻合的表面纹理细节。从设计思路来看，建模过程首先通过投影曲线构建绳索的整体空间走向，匹配实际使用场景中绳索的自然弯曲形态，避免生硬的折线转角，还原柔性构件的形态特质；随后以四个等径圆形作为绳股的截面轮廓，沿构建完成的空间路径进行扫描凸台生成，在扫描过程中开启沿路径扭曲参数，让四个圆形截面随着路径走向同步螺旋旋转，精准复刻多股绳线相互缠绕扭合的结构特征，每一股绳体的扭转角度、捻合间距都和真实工业用三股/四股扭绳参数保持一致，表面的螺旋纹理自然连贯，没有出现纹理错位、形态断裂的问题。从模型的形态边界来看，该绳索模型呈现自然的S型弯曲走向，整体轮廓的弯曲半径符合柔性绳索的最小弯折半径要求，不会出现违背物理特性的锐角弯折，模型的截面直径统一，绳股之间的嵌合紧密，既还原了真实绳索扭合后股线间的挤压贴合状态，也保留了绳体表面凹凸的纹理质感，不管是用于工程装配中的干涉检查、受力仿真的模型基础，还是用于产品宣传的渲染场景搭建，都能满足精度要求。不同于简化的圆柱状绳索模型，这款扭绞结构的绳索模型在细节还原度上更具优势，能够适配不同场景下的展示与仿真需求，在吊装设备的装配仿真中，可直接绑定至吊具与被吊物之间，模拟绳索牵拉的受力状态；在户外装备的产品展示中，可作为帐篷拉绳、安全绳的构件直接使用；在物流输送场景的仿真中，可用于模拟货物捆绑固定的状态，其连贯的曲面结构也支持后续的材质赋予、渲染调整，能够快速适配不同材质绳索的表现需求，无论是化纤绳、棉麻绳还是金属钢丝绳，都可以通过调整材质参数快速实现效果切换，无需重新调整模型结构。
