夹式不锈钢球形滤茶器结构设计

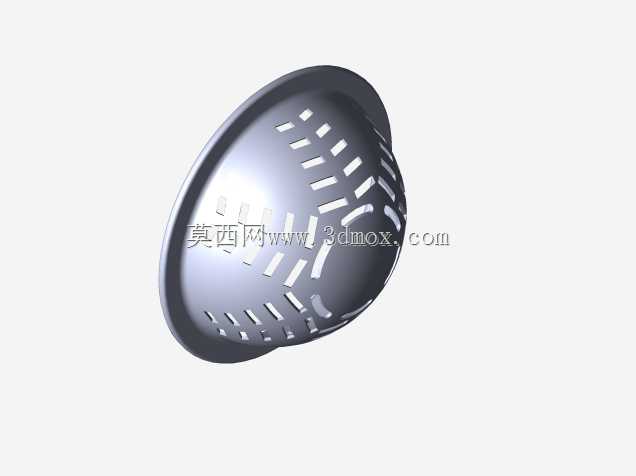

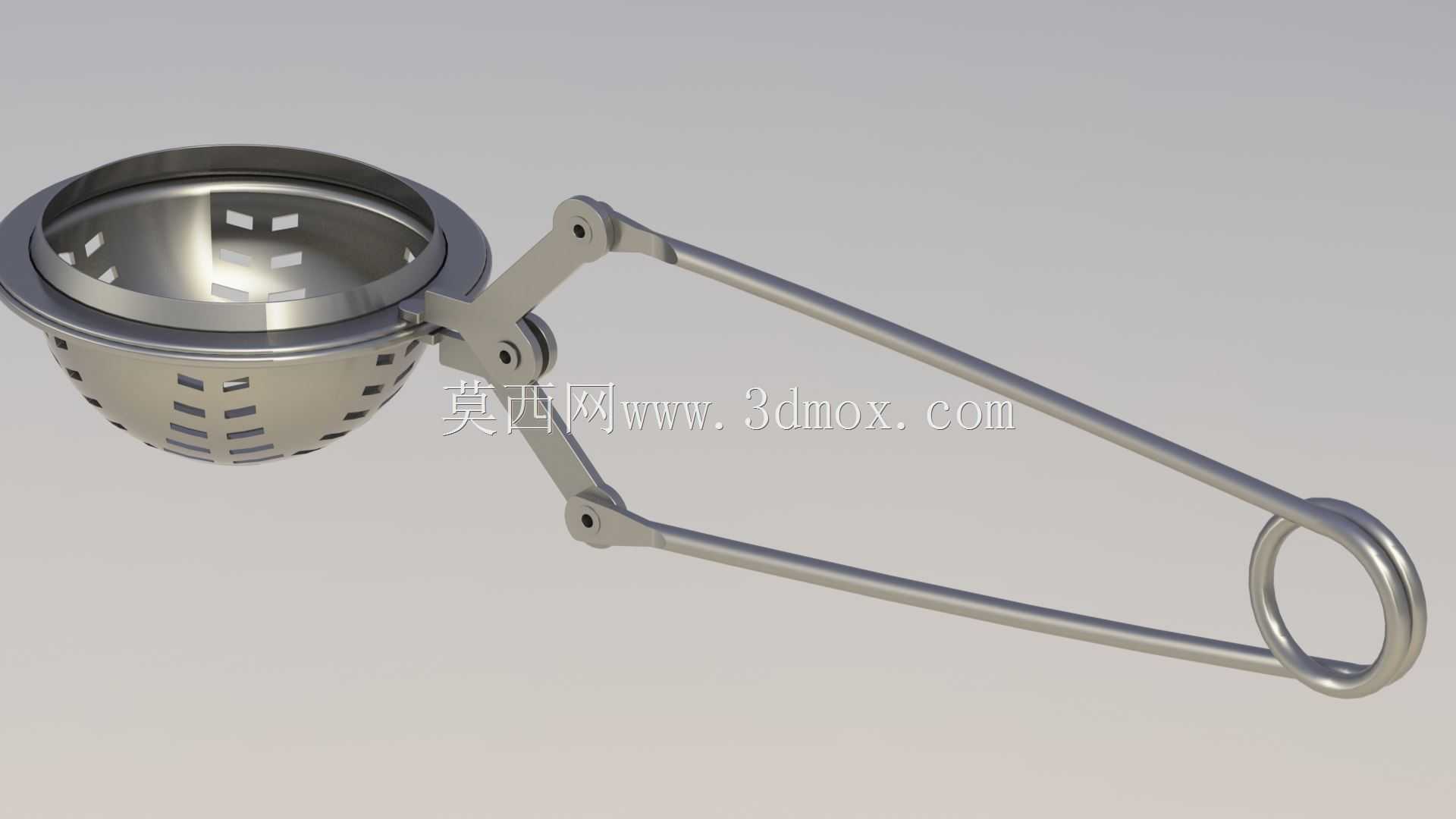

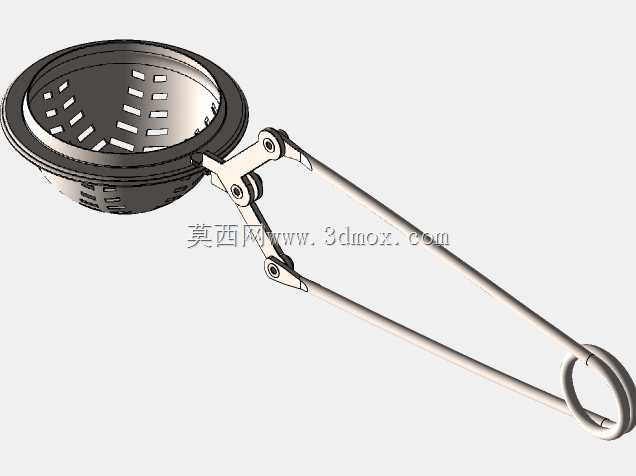

　　日常茶饮冲泡场景中，散茶与茶汤的分离始终是影响饮用体验的核心环节，传统敞口滤网需要额外放置托架，使用后易滴落茶渍污染桌面，而内置杯式滤网易卡入茶叶残渣，清理难度较高。这款夹式球形滤茶器的设计，正是针对居家泡茶、办公茶饮、户外便携饮茶等多场景的使用痛点，从结构交互、过滤效率、清洁便利性三个维度完成结构优化。从整体结构来看，产品采用钳式夹臂与球形滤腔一体化的设计逻辑，滤腔部分为两个可开合的半球形冲孔网壳，闭合后形成完整的球形过滤空间，网壳表面均匀排布矩形冲孔，孔径控制在0.4-0.6mm区间，既能够保证冲泡过程中茶汤的快速流通，避免茶叶长时间浸泡导致的茶汤过浓发涩，又可以有效阻隔不同粒径的散茶茶渣，哪怕是细碎的红碎茶、

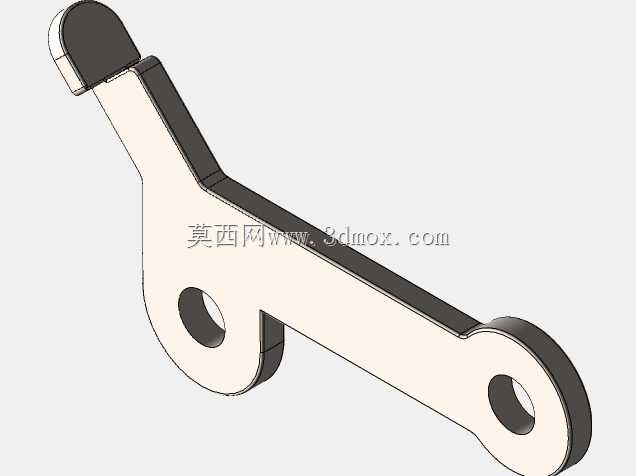

　　乌龙碎茶也不会漏入茶汤影响口感。夹臂部分采用双连杆铰接结构，靠近滤腔的铰接点作为开合支点，握持端设置指圈结构，单手握持时拇指穿入指圈、食指与中指轻压夹臂中段即可控制滤腔开合，装填茶叶时无需直接接触滤腔，避免烫伤风险，夹臂的长度经过人机工程校核，整体展开长度控制在140mm左右，适配市面上绝大多数口径在60-90mm的马克杯、玻璃杯、陶瓷茶杯，使用时滤腔完全浸入茶汤，夹臂可自然搭在杯沿，无需额外配置挂链或者托架，不会出现滑入杯中的情况。滤腔的闭合位置设置了一圈翻边咬合结构，两个半球闭合时翻边完全贴合，不存在缝隙，哪怕是倒置摇晃也不会漏出茶渣，铰接位置的转轴采用微过盈配合，开合阻尼适中，既不会因为夹臂自重意外张开，

　　装填茶叶时也不需要过大的按压力度。材质选择上整体采用食品级不锈钢冲压成型，网壳部分采用0.3mm厚的不锈钢薄板冲孔后拉伸成型，表面做电解抛光处理，不容易附着茶渍，使用后直接在水流下冲洗即可清理残渣，夹臂部分采用1.2mm厚的不锈钢条弯折成型，结构强度足够，长期使用也不会出现形变、铰接松动的问题。从设计细节来看，滤腔的球形结构相比传统的筒形滤网，在冲泡过程中与水流的接触面积更大，茶叶在滤腔内可以随着水流自然舒展，不会因为空间挤压导致茶叶无法充分泡开，影响茶汤风味。夹臂的弯折角度经过多轮调试，搭在杯沿时滤腔的最低点距离杯底保留5-8mm的间隙，避免茶叶长时间堆积在杯底位置持续高温浸泡，同时也不会因为位置过高导致部分茶叶无法接触水面。

　　铰接位置的缝隙控制在0.1mm以内，不会卡入茶渣，日常清洁不需要拆解结构，减少了维护的复杂度。在实际使用场景中，除了常规的散茶冲泡，这款滤茶器也可用于过滤卤料残渣、冲泡花果茶等场景，球形滤腔的容积在25ml左右，单次装填的茶叶量适配300-500ml容量的水杯，满足单人单次饮茶的需求。夹臂末端的指圈除了握持功能外，也可以作为悬挂结构，日常收纳时可以直接挂在墙面挂钩上，沥干水分的同时减少收纳空间占用。从建模逻辑来看，整个产品的建模过程优先处理铰接运动的干涉问题，在装配环境下模拟开合全过程，确认夹臂在最大开合角度下不会与滤腔发生碰撞，闭合状态下两个半球的翻边完全重合，冲孔的排布在球面上均匀分布，避免出现局部孔隙过大或者过小的问题，夹臂的弯折弧度充分考虑冲压加工的工艺可行性，弯折半径大于板材厚度的1.5倍，避免冲压过程中出现开裂问题，所有锐边都做了R0.5mm的圆角处理，使用过程中不会划伤手部或者刮花杯壁。
