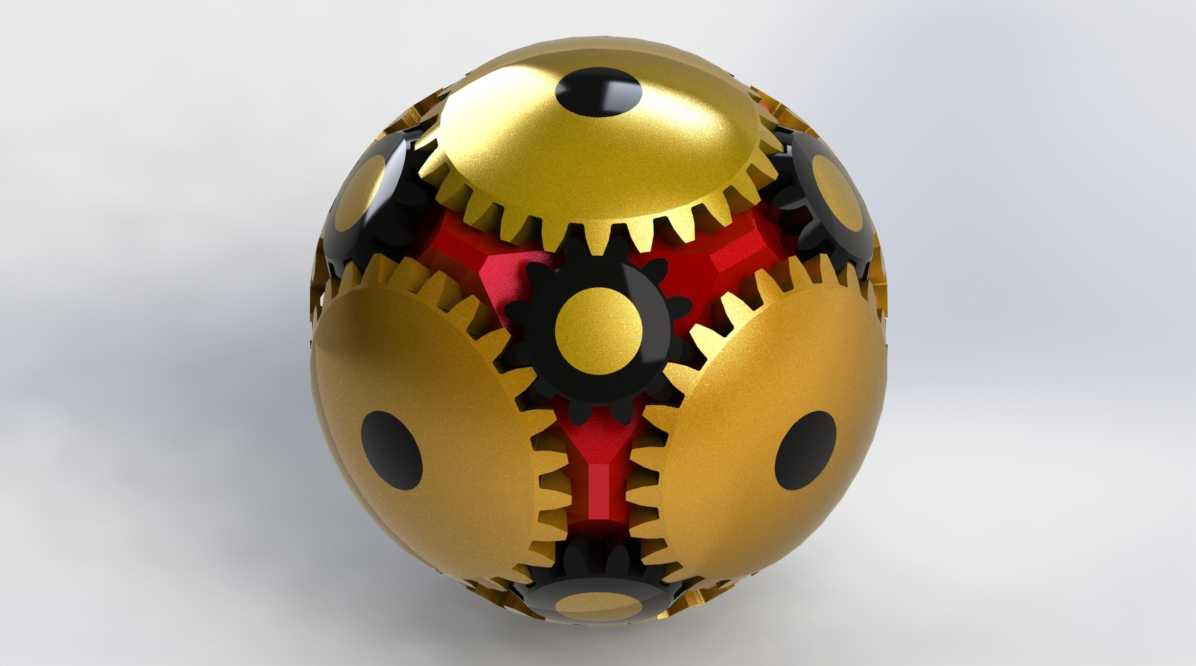

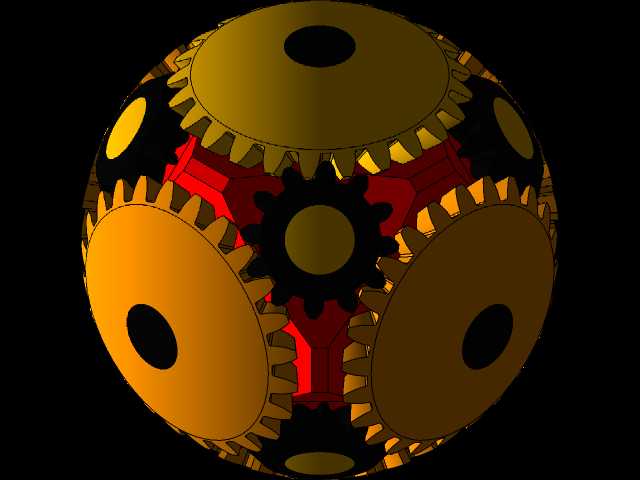

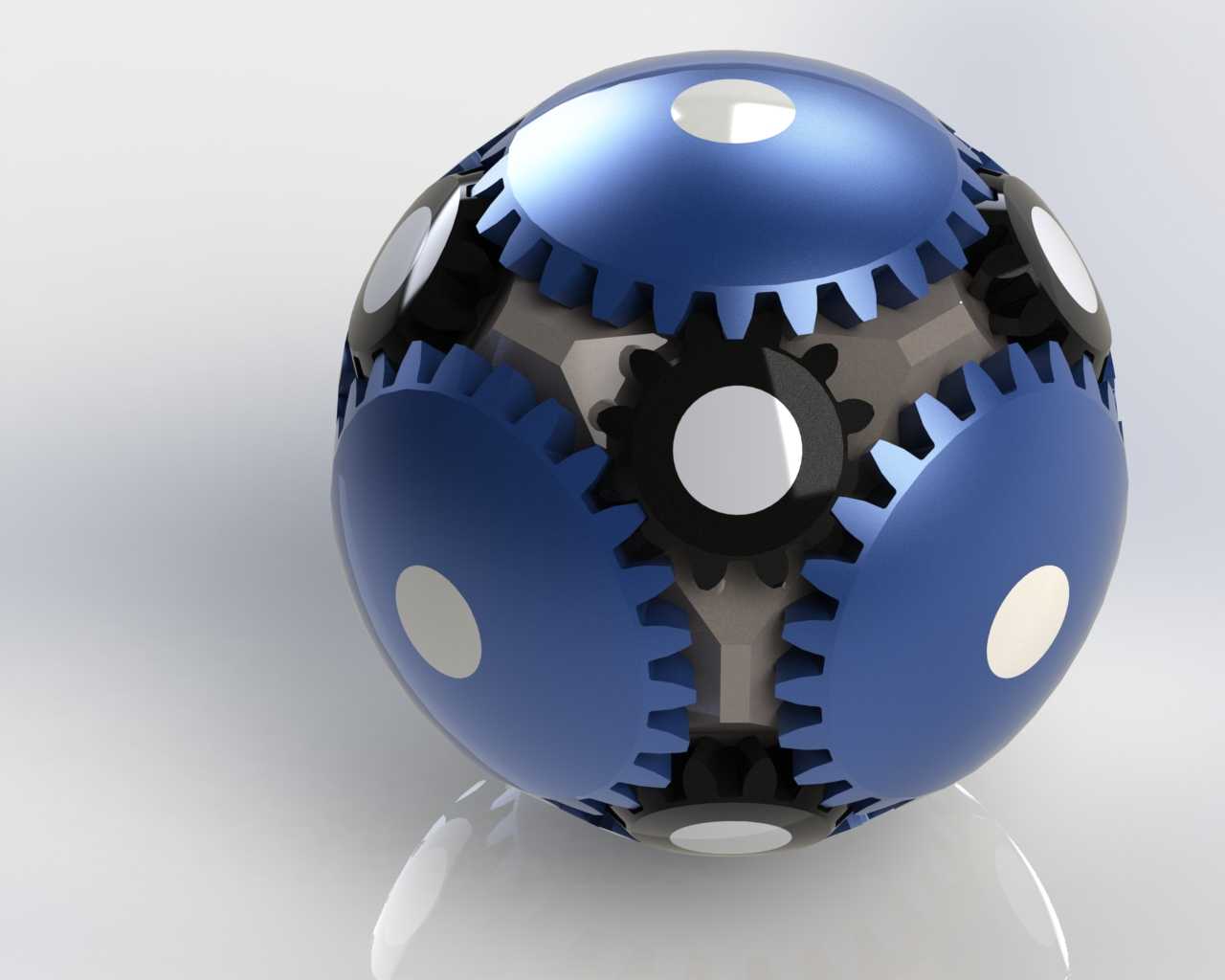

球面集成式小齿轮组创意传动结构

这款球面集成式小齿轮组，是面向特殊传动场景开发的紧凑式动力传递结构，核心应用于空间受限、需要多向动力同步输出的精密机械场景，比如小型多轴联动执行器、球形巡检机器人的内部动力分配单元、精密光学设备的多维度调节机构，也可作为科普教具直观展示空间齿轮啮合的传动逻辑，帮助学习者理解非平面传动的运动规律。从实际用途来看，该结构打破了传统平行轴、相交轴齿轮的平面布局限制，能够在球形封闭空间内完成多路径动力传递，单输入即可带动球面周向均匀分布的多个输出端同步转动，传动比稳定在1:2，可实现输入端与输出端的定比转速转换，避免多齿轮组分散布局带来的空间浪费与装配误差累积。功能特性上，该结构采用直齿斜面带小齿轮作为核心传动单元，所有小齿轮沿球面骨架均匀排布，相邻齿轮之间啮合间隙经过优化设计，既保证传动过程中无卡滞、无窜动，又能将传动噪音控制在较低水平；球面外壳与内部齿轮骨架采用一体化适配设计，所有齿轮的安装轴端都嵌入球面骨架的定位槽内，无需额外加装外部支撑轴承即可保证齿轮的转动同轴度，大幅缩减了整体结构的体积与零件数量。设计思路上，该结构从空间啮合原理出发，先确定球面的基准曲率半径，再根据1:2的传动比要求反推每个小齿轮的模数、齿数与齿形参数，保证每个小齿轮既能够与相邻的周向齿轮顺畅啮合，又能和中心的传动轮完成精准咬合；设计过程中反复调整齿轮的安装倾角，让所有齿轮的啮合点都落在同一球面的切平面上，避免出现齿面偏磨、传动卡滞的问题，同时兼顾了结构的对称性与外观完整性。外形尺寸与安装边界方面，该结构整体为标准球形轮廓，所有传动部件都收纳在球面轮廓内部，没有向外突出的轴端或安装结构，安装时仅需在球面的预设点位预留输入轴连接孔与输出端对接位即可，适配的安装腔只需略大于球体直径即可完成装配，不需要额外预留齿轮啮合的避让空间，能够极大提升配套设备的空间利用率，适合在对结构紧凑度要求极高的微型机械、精密仪器中使用。
