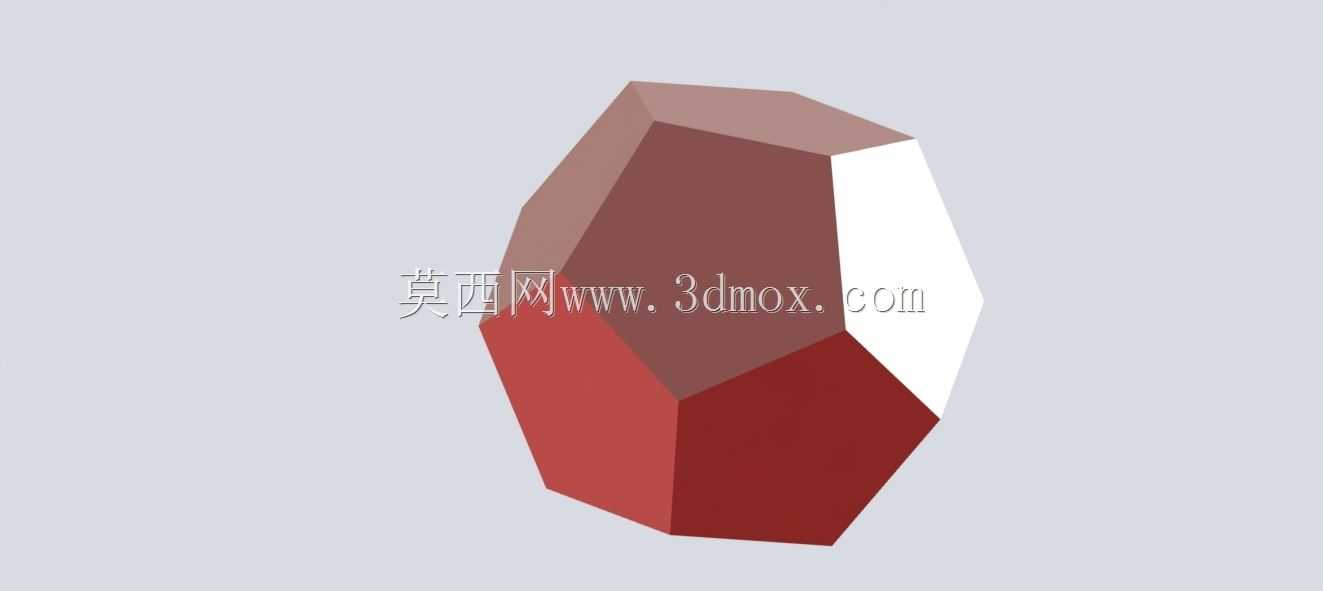

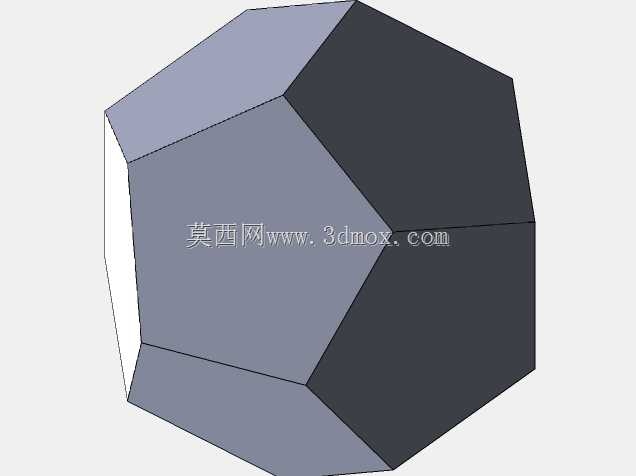

正十二面体几何结构实体造型

　　在机械结构设计、几何验证类教学演示、光学反射组件开发以及装饰性工业构件的前期方案验证环节，这类正多面体结构的实体模型有着不可替代的作用。很多刚接触三维建模的工程师容易把这类规则多面体当成简单的几何练习素材，但实际在工业场景里，它的应用边界比想象中宽很多——比如高精度光学标定用的靶标组件，会采用正十二面体的多面反射结构，每个面的平面度、相邻面的夹角公差都要控制在微米级，用来在空间定位场景中给视觉检测设备提供多维度的反射基准；还有部分特种轴承的保持架原型验证、多面耦合的缓冲吸能结构前期选型，也会先以这类规则多面体的力学仿真结果作为基础参考，再根据实际载荷分布做面型的迭代调整。

　　做这个结构的建模时，首先要卡准正十二面体的几何定义：每个面都是全等的正五边形，相邻面的二面角约为116.565度，所有顶点到几何中心的距离完全一致，不存在任何偏心或者面型偏差。建模过程中不能直接用多边形拉伸拼接的方式去凑面，那样很容易在相邻面的衔接处出现微小的缝隙或者法线偏差，后续导入仿真软件做网格划分的时候，会在接缝位置出现应力集中的错误计算结果。正确的建模逻辑是先从空间坐标入手，确定正十二面体20个顶点的空间坐标值，通过顶点连线生成棱边，再由闭合棱边生成每个正五边形面，最后缝合成闭合的实体，这样生成的模型所有面的平面度、棱边长度、相邻面夹角都能完全符合几何定义，不会出现建模误差。

　　从安装边界和尺寸适配的角度来说，这类规则多面体的尺寸标注通常以其外接球直径作为核心基准，也就是整个模型的最大外轮廓尺寸，方便在装配环节和外围的固定座、夹持结构做配合。比如用作光学靶标的时候，外接球直径通常根据视觉相机的工作距离来选定，工作距离在1米左右的场景下，外接球直径选80mm到120mm比较合适，每个五边形面的尺寸足够贴装高反射率标识，同时整体重量不会过大，不会给支撑结构带来额外的载荷负担。如果是用作缓冲吸能结构的原型，尺寸则要根据冲击载荷的大小来调整，壁厚通常设置为外轮廓直径的1/10到1/8，保证在受到轴向或者多向冲击的时候，每个面都能通过均匀的塑性变形来吸收冲击能量，不会因为局部结构强度不足出现提前溃缩的情况。

　　在实际的结构验证环节，这个模型可以直接导入有限元分析软件，给不同的面施加不同方向的载荷，模拟多向受力场景下的应力分布情况，因为结构完全对称，计算出来的应力云图也会呈现规则的对称分布，很容易排查出建模或者网格划分带来的计算误差。另外在机械制图的教学场景里，这个模型也是讲解空间投影、相贯线、剖视图的典型素材，因为它的每个面角度固定，投影后的轮廓线有明确的几何规律，能帮助初学者快速建立空间三维结构和二维工程图之间的映射逻辑。很多人做这类几何模型的时候容易忽略棱边的倒角处理，但实际工业应用里，所有外露的棱边都要做0.2mm到0.5mm的圆角处理，一方面是避免锐边割伤装配人员，另一方面也能减少应力集中，提升结构的抗疲劳性能，尤其是在反复受载的场景下，锐边位置的应力集中系数会比平面区域高2到3倍，很容易成为疲劳裂纹的起始点。

　　还有一个容易被忽略的应用场景是多通道流体分配器的阀芯原型，利用正十二面体的多面结构，在不同的面上加工流道孔，通过旋转阀芯就能实现不同流道之间的切换，相比传统的圆柱面阀芯，这种多面结构的密封面是平面，密封件的加工难度更低，密封可靠性也更高，在小流量的多介质流体切换场景里有很不错的应用表现。建模的时候就要提前考虑到后续流道加工的工艺性，每个面的中心位置要预留足够的平面区域，避免流道孔太靠近棱边导致密封面宽度不足，出现介质泄漏的问题。整体来说，这个正十二面体结构看似是简单的几何造型，实则覆盖了从基础建模练习、工业组件原型验证到教学演示等多个场景的需求，建模过程中对几何精度的严格把控，是后续所有应用场景能够正常落地的核心前提。
