健身房商用重型综合训练电源架结构设计

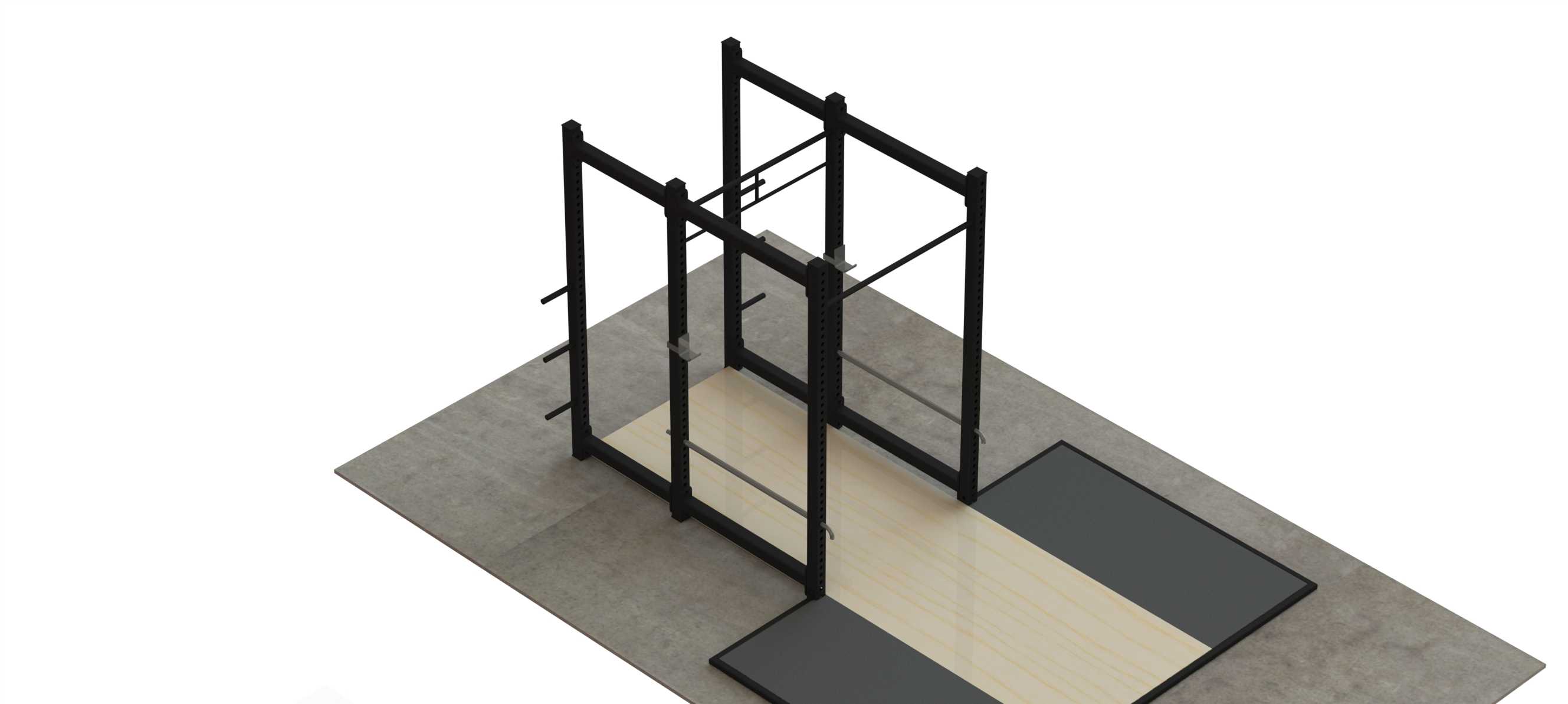

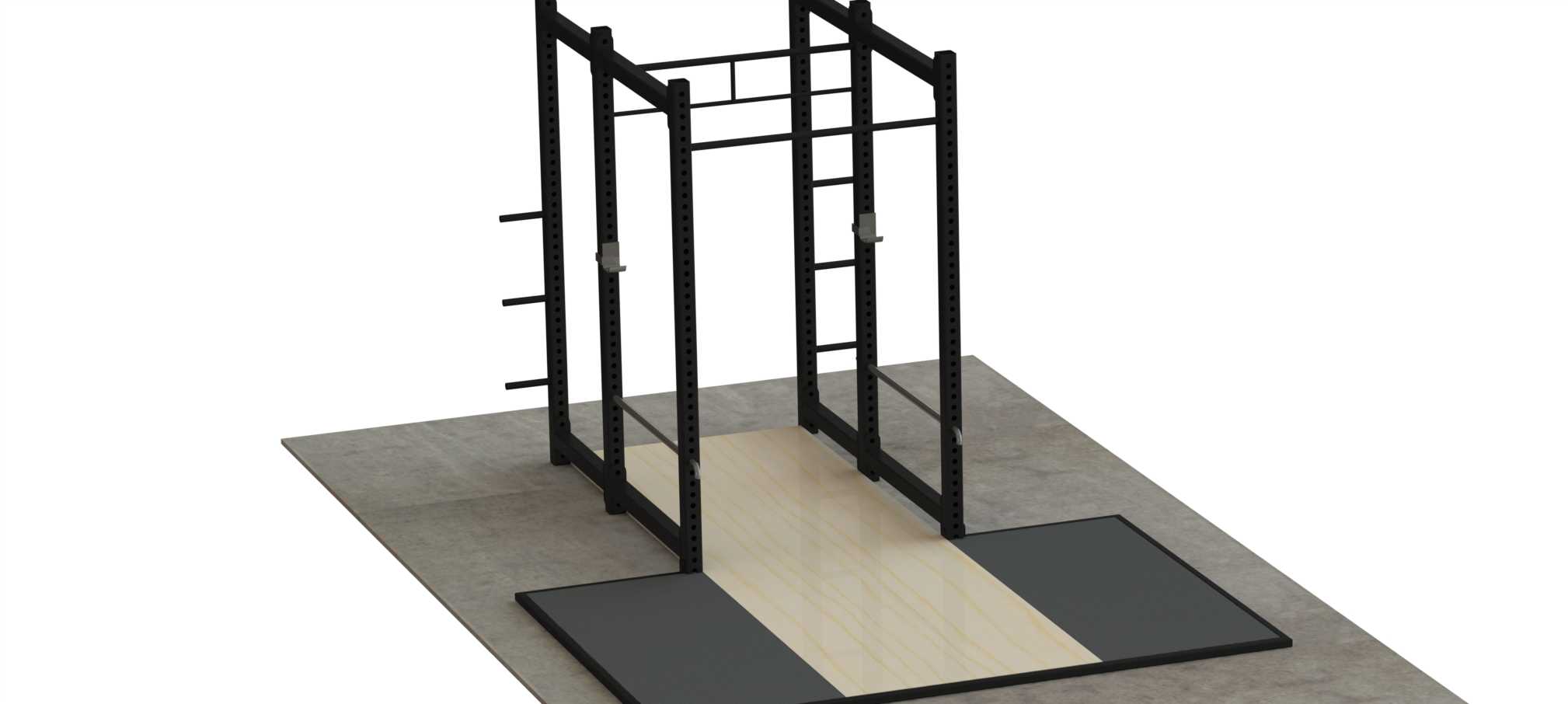

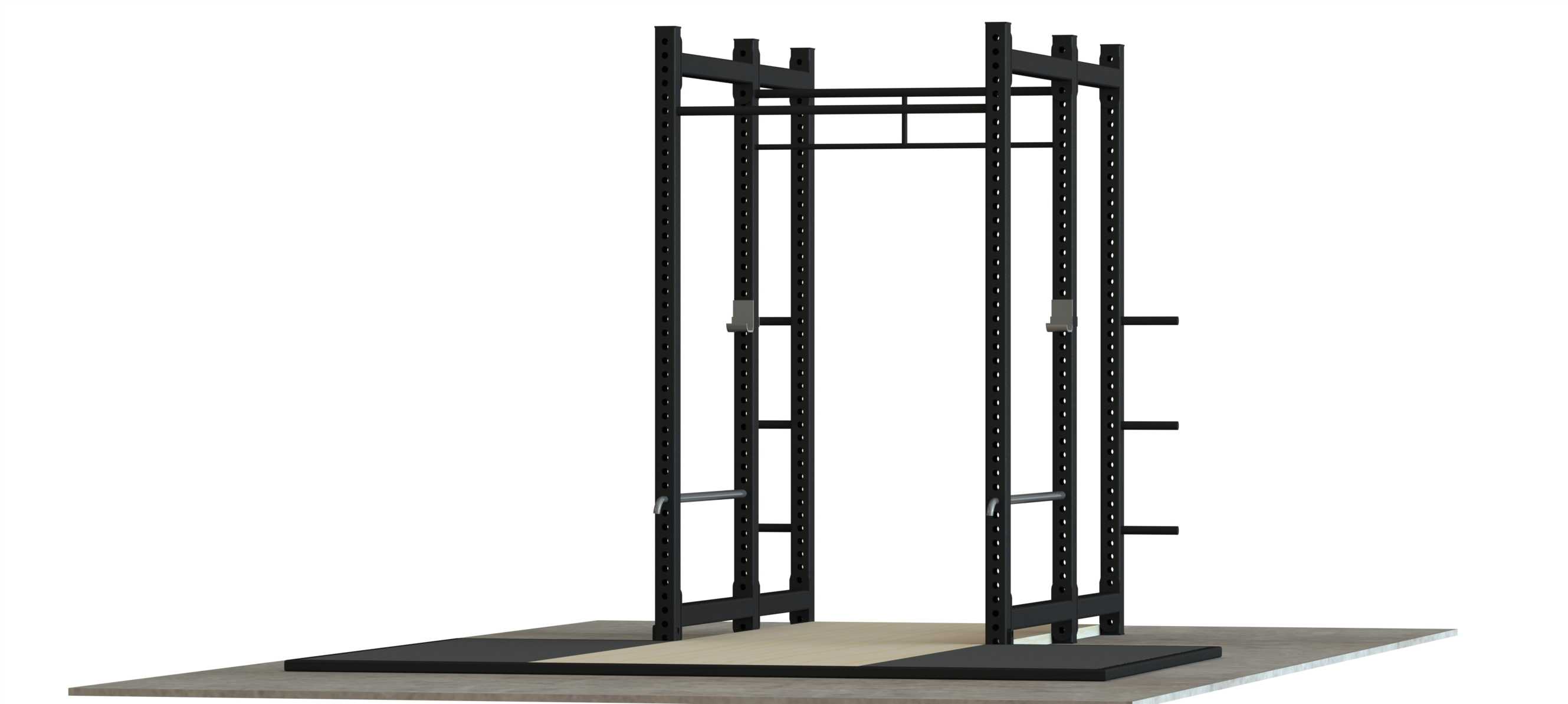

这款机架结构主要应用于商业健身场馆、单位健身室、社区健身中心等力量训练场景，核心用途是为杠铃深蹲、硬拉、卧推、引体向上等多类自由力量训练提供稳定的支撑与安全防护，同时可配套放置杠铃片、健身辅具等训练用品，整合训练区域的器材收纳功能，减少健身场地的零散占用。从功能特性来看，整体采用高强度方管搭建主体框架，双侧立柱预留等距调节孔位，可根据不同训练者的身高、训练动作需求，灵活调整安全托臂、杠铃搁置位的高度，适配不同臂展、不同训练幅度的使用需求；框架顶部整合多把位引体向上横杆，可满足正握、反握、宽距、窄距等不同握法的上肢拉类训练；框架底部配套防滑减震地台，中间区域采用高密度实木承重板，两侧铺设高弹橡胶减震垫，既能承受大重量杠铃下放时的冲击，也能避免杠铃直接磕碰地面造成损伤，同时起到防滑作用，保障训练者站立足部稳定性。设计思路上优先考量结构承重安全，主体框架采用对称式双立柱龙门结构，通过横向连接杆件形成稳定的矩形受力框架，分散大重量负载下的立柱受力，避免单侧受力出现形变；所有杆件连接位置采用满焊工艺处理，焊道打磨平整后做哑光黑色喷塑处理，兼顾防锈耐磨性能与工业质感外观；安全托臂采用加厚钢板折弯成型，边缘做圆弧倒角处理，避免训练过程中磕碰划伤；调节孔位采用激光等距切割，孔位精度高，配套的安全插销插拔顺畅，固定后无旷量，保障高位承重时的结构稳定性。外形尺寸与安装边界方面，整体框架宽度适配标准奥林匹克杠铃杆的放置需求，纵深尺寸预留足够的训练站立空间，地台整体外延尺寸超出框架主体边缘，避免训练时踩空地台；安装时需保证地面平整度误差在可控范围内，框架底部与地台通过膨胀螺栓固定连接，整体安装完成后无晃动，框架顶部距离场馆吊顶预留足够安全距离，满足引体向上动作的头部活动空间需求，整体结构无需额外墙面固定，可独立放置在健身场地任意平整区域，适配不同场地的布局规划。
