带侧装固定耳的长板卡接定位模板

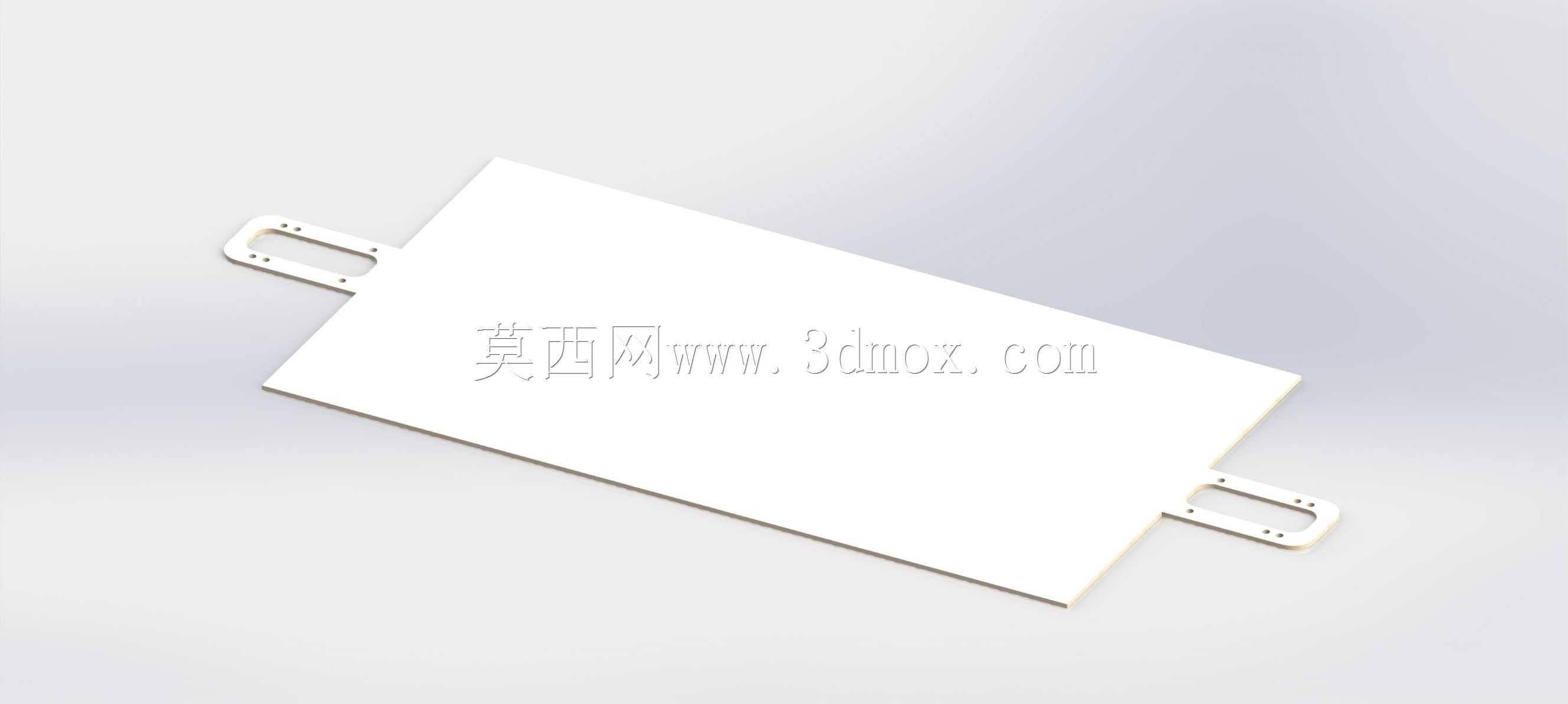

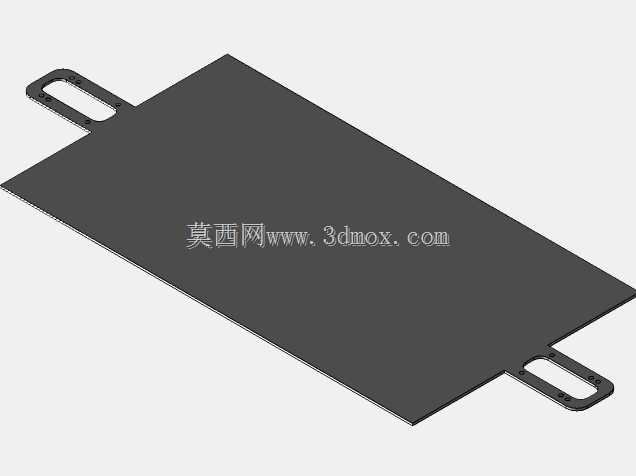

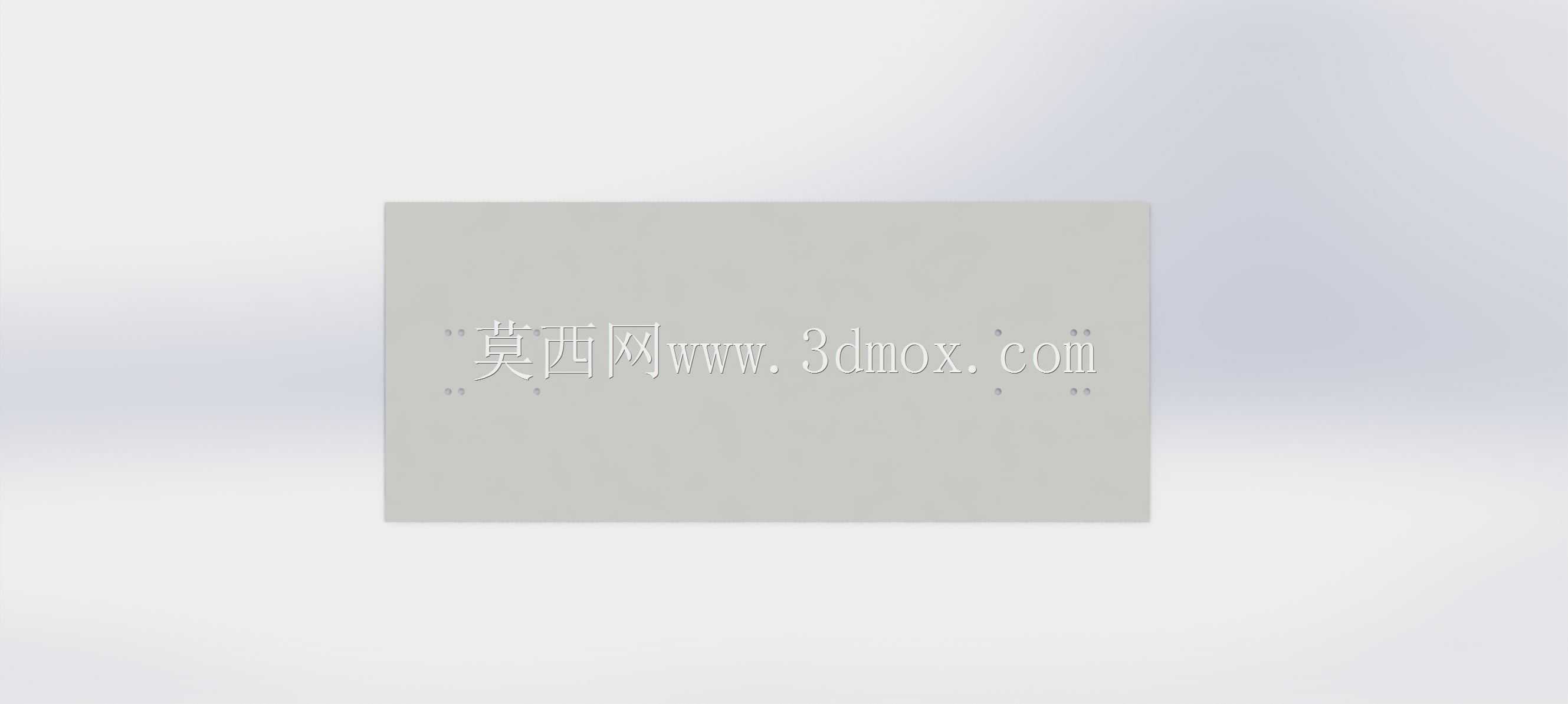

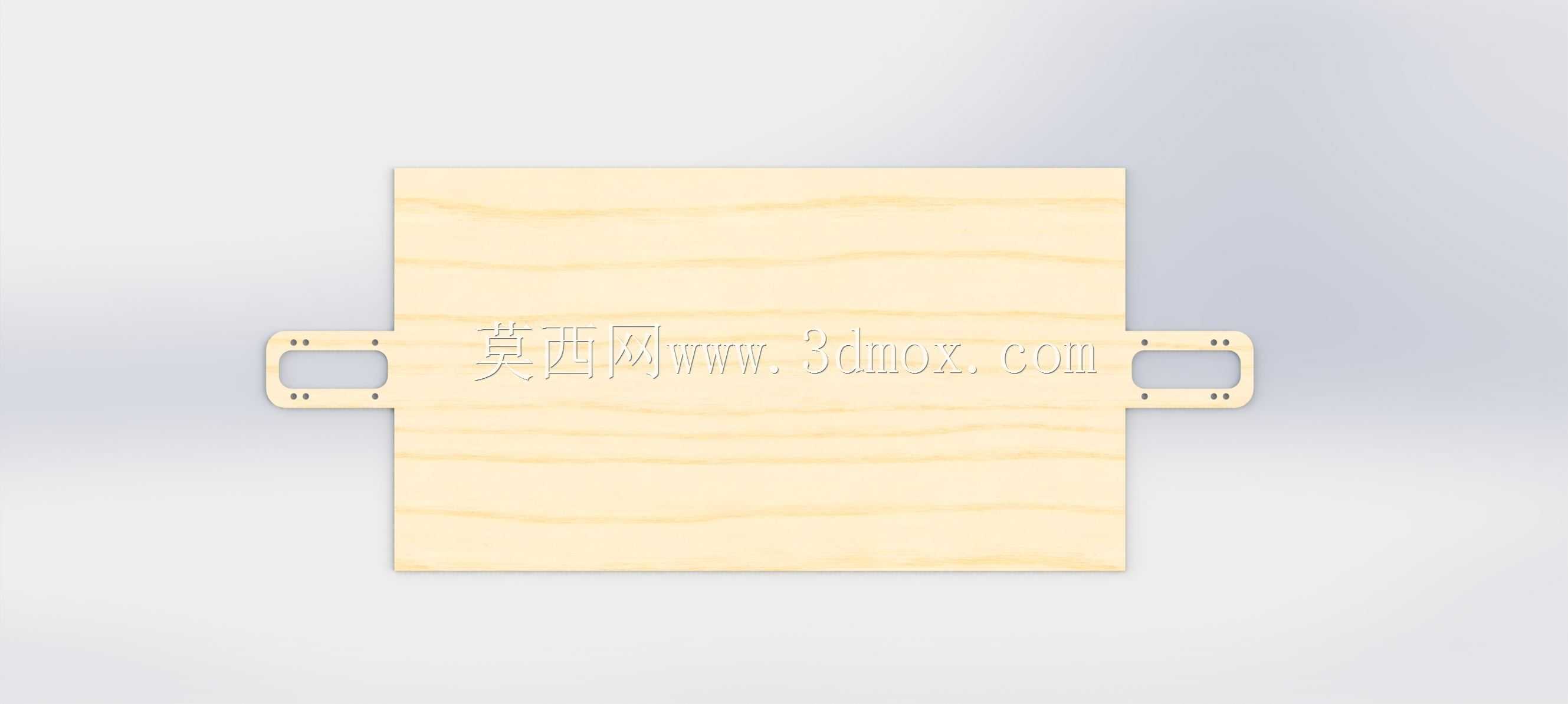

在户外长板运动装备的定制加工场景里，这类带双侧固定耳的卡接定位模板，是板材裁切、孔位加工环节里提升一致性的核心工装部件。不少个人玩家或者小型工坊在自制长板时，经常会遇到桥钉孔位偏移、固定座安装错位的问题，轻则导致支架安装后受力不均滑行时出现偏摆，重则需要整块板材返工浪费原料，这套模板的设计初衷就是解决这类孔位定位精度不足的痛点。从结构设计来看，模板主体采用矩形平板构型，板面预留了充足的划线参考区域，双侧延伸出的固定耳上开设了长圆形调节孔与对称分布的定位小孔，长圆孔可以适配不同安装间距的支架固定需求，小孔则用于加工时的快速定位销固定，避免模板在板材表面滑动造成划线偏差。设计时特意将卡接孔的边缘做了微小的倒角处理，不会在划线或者靠模裁切时刮伤板材表层的木皮或者玻纤层，固定耳与主体板的衔接处做了圆弧过渡，不存在应力集中的薄弱位置，即便多次重复使用也不会出现衔接处断裂的问题。实际使用时，只需要将模板平放在待加工的长板坯料表面，通过固定耳上的定位孔用销钉或者夹具将模板与坯料锁紧，就可以直接沿着模板的孔位轮廓进行钻孔或者铣削加工，不需要反复测量孔距、核对对称度，单块板的孔位加工时间能缩短六成以上，而且加工出来的孔位一致性极强，左右支架的安装同轴度误差可以控制在0.1mm以内，完全满足专业长板的装配精度要求。这套模板一共包含五种不同孔位间距的构型，可以适配不同桥距的长板支架，不管是舞板、速降板还是平花板的加工需求都能覆盖，模板的整体厚度控制在5mm，既不会因为过薄导致靠模时刀具切削到模板本体影响使用寿命，也不会因为过厚导致划线时笔锋偏移出现尺寸误差。模板的外轮廓尺寸与常规长板的中部安装区域完全匹配，不需要额外裁切就可以直接放在坯料上定位，双侧的固定耳伸出长度刚好对应长板支架的安装位置，不会超出板材的边缘影响装夹，对于批量加工长板的小型工坊来说，这套模板可以大幅降低对操作人员的技能要求，即便是刚接触板材加工的新手，也能靠这套模板加工出孔位精度合格的长板产品，避免因为人工测量失误产生的原料损耗。
