桌面级FDM3D打印腔式挤出喷头结构

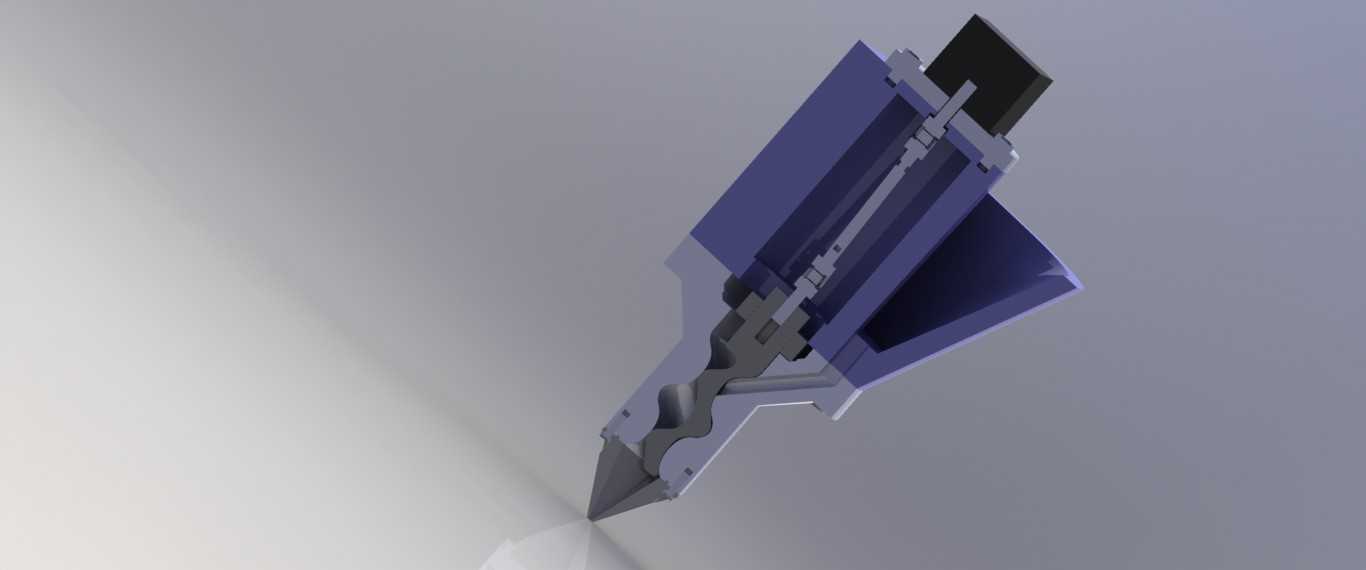

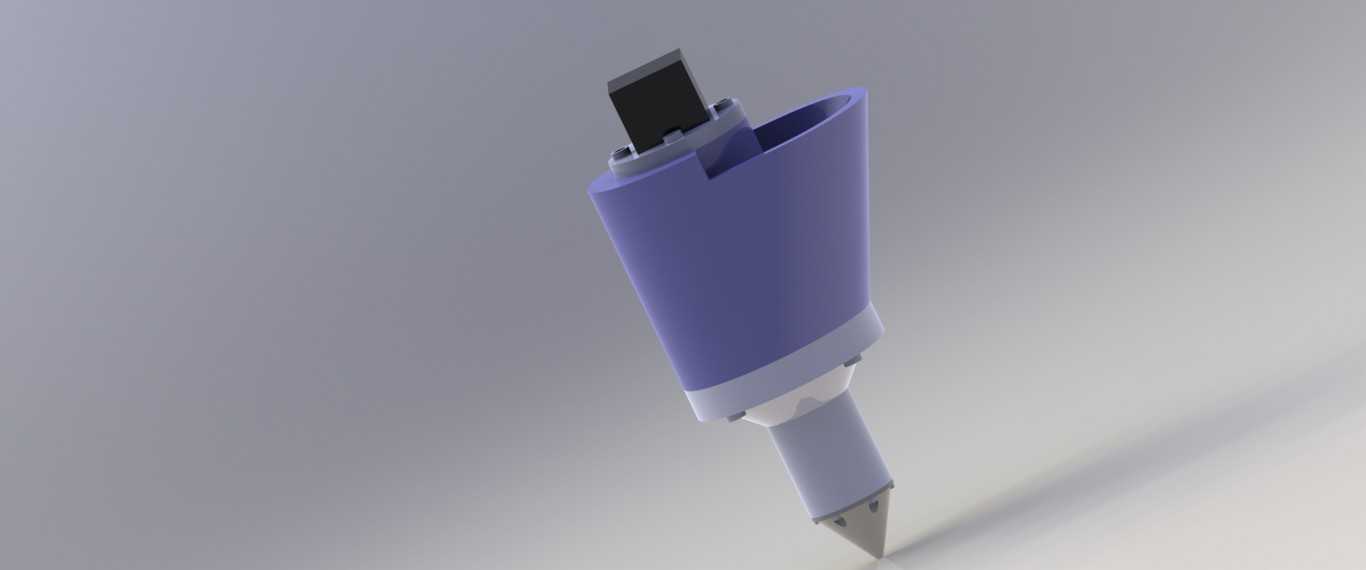

这款腔式挤出结构主要面向桌面级熔融沉积型3D打印设备的送料挤出环节，适配个人DIY创作、小型创客工坊、教育实训场景下的耗材输送与熔融挤出作业，可解决常规挤出结构在近端送料时的耗材卡顿、回料精度不足、腔体压力不均的常见问题，能够适配常规1.75mm直径的PLA、ABS、PETG等通用打印耗材，在小尺寸精密模型打印、柔性耗材输送场景下具备更稳定的出料表现。从功能特性来看，该结构采用一体化腔室设计，将耗材导入路径、加热块衔接位、喷嘴固定座整合在同一主体结构内，腔体内壁做顺滑过渡处理，减少耗材行进过程中的阻力，避免耗材碎屑在腔体内堆积造成的堵头故障；上部预留标准快接接口，可直接适配通用鲍登管或近端送料齿轮组的输出端，下部通过阶梯定位结构与加热铝块、喷嘴实现同轴装配，保证耗材输送路径与喷嘴中心的同轴度，降低出料偏斜导致的模型层纹不均问题。设计思路上，该结构优先考虑拆装维护的便捷性，整体采用分体式卡扣加定位销的固定方式，无需复杂工具即可完成腔室与送料组件、加热组件的拆分，日常清理残留耗材、更换喷嘴时的操作效率大幅提升；腔室外部做加厚隔热层衔接位，可搭配硅胶隔热套减少加热块温度向送料段传导，避免耗材提前软化膨胀造成的送料轮打滑问题。外形尺寸与安装边界方面，该挤出结构整体为锥台形布局，最大外径适配常规E3D系列挤出头的安装卡位，上部安装位直径与标准挤出机散热槽尺寸匹配，下部喷嘴伸出长度可根据打印设备的成型平台高度做适配调整，安装孔位采用通用20mm间距标准孔距，可直接替换多数桌面级3D打印机的原有挤出组件，无需对设备机架做额外打孔改装；腔室侧面预留热敏电阻与加热棒的走线槽位，可将线路规整收纳在结构侧边，避免打印过程中喷头移动剐蹭模型或机架，整体安装后不超出常规打印机的X轴运动边界，不会压缩设备原有打印成型尺寸。在实际打印作业中，该腔式结构能够在回料动作时保持腔体内压力稳定，减少拉丝、垂料等打印缺陷，在高速打印工况下也能保证耗材输送的连续性，适配0.2mm到0.8mm不同口径的喷嘴使用，满足不同精度、不同打印速度的作业需求。
