亚克力真空成型机工业设备结构设计

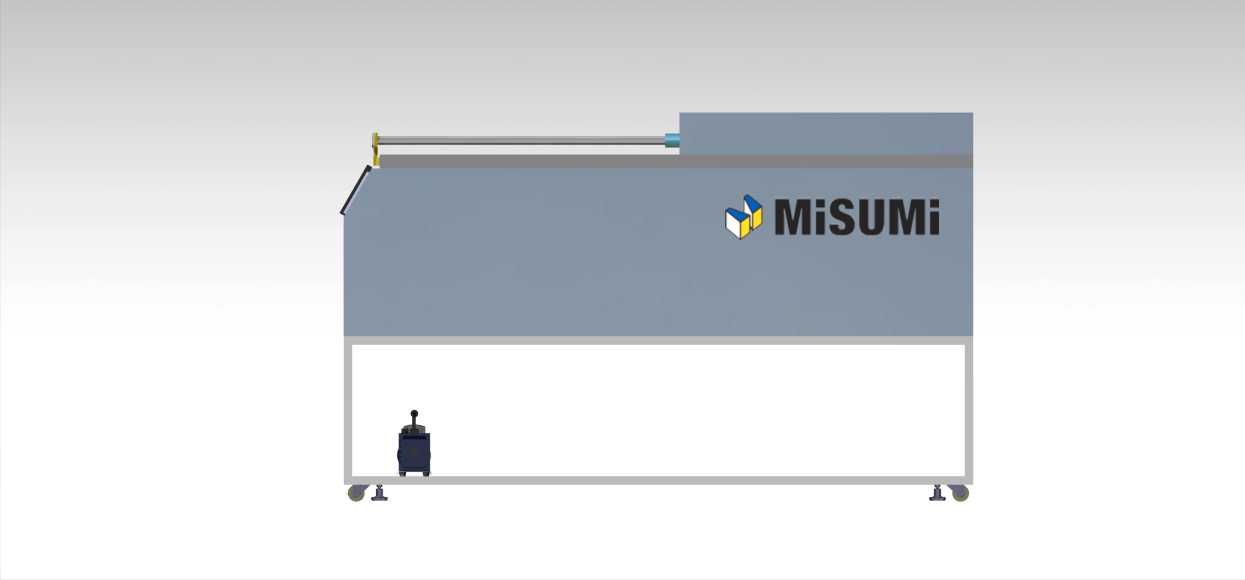

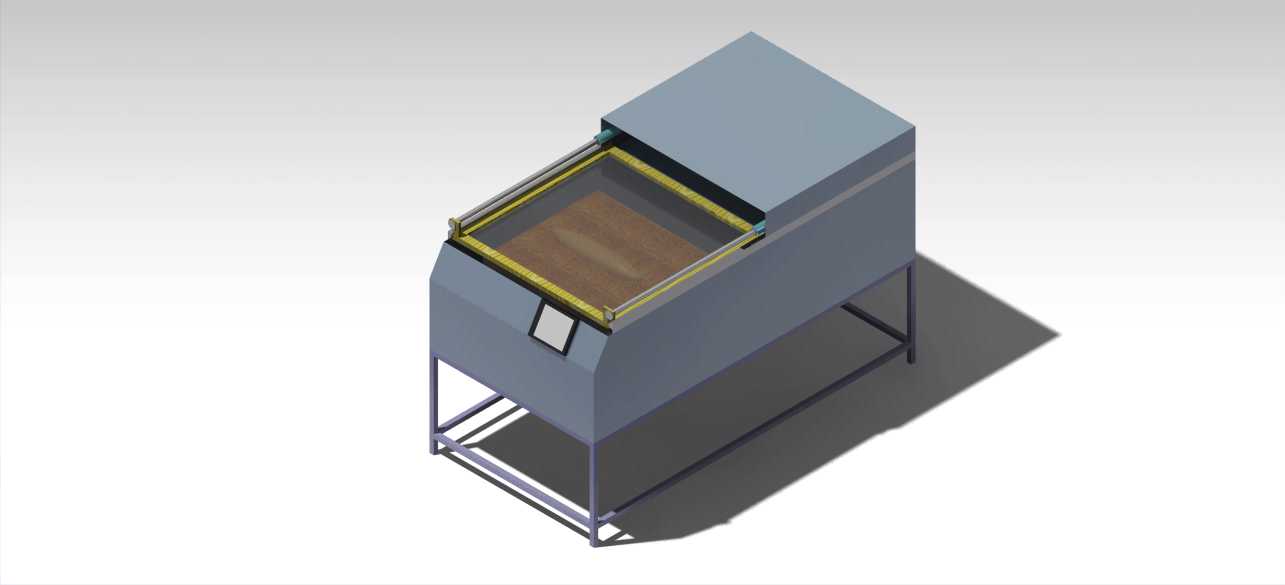

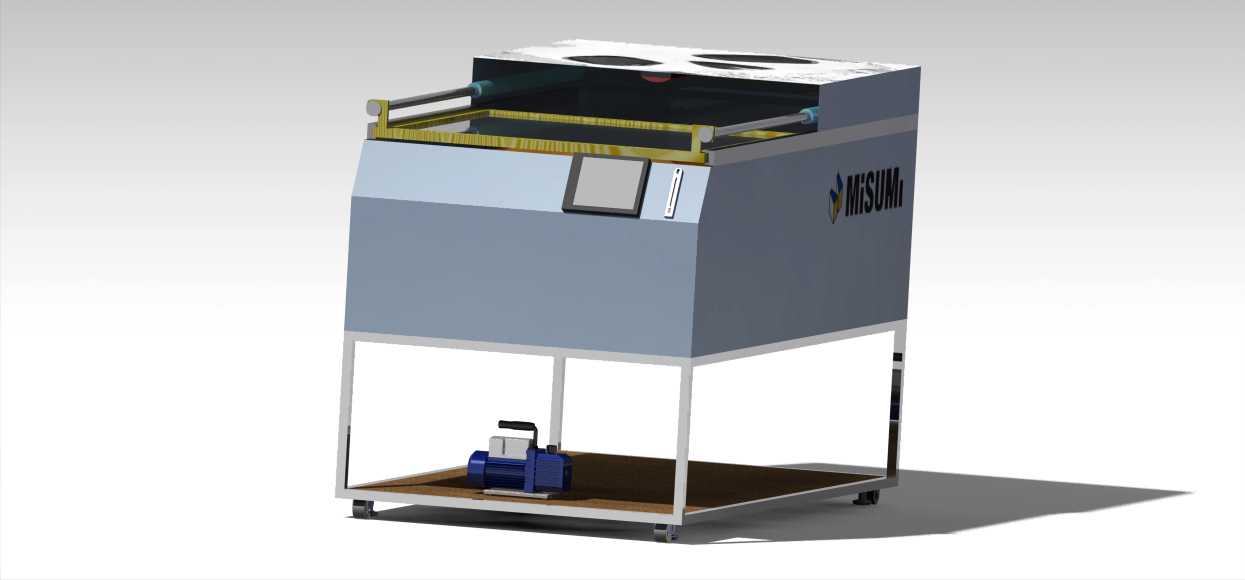

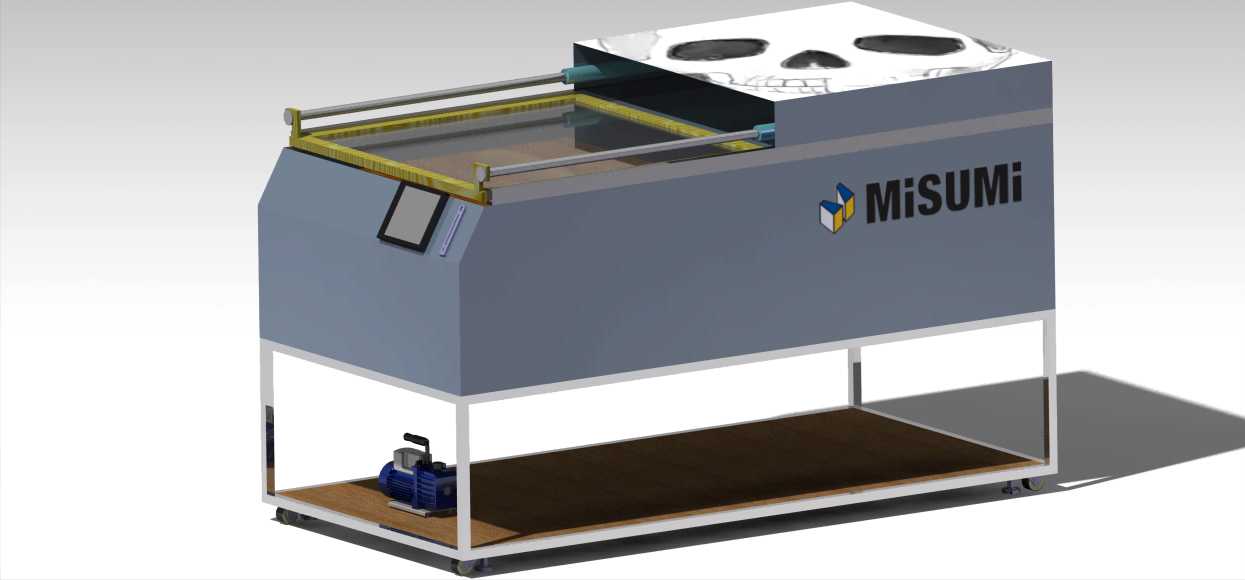

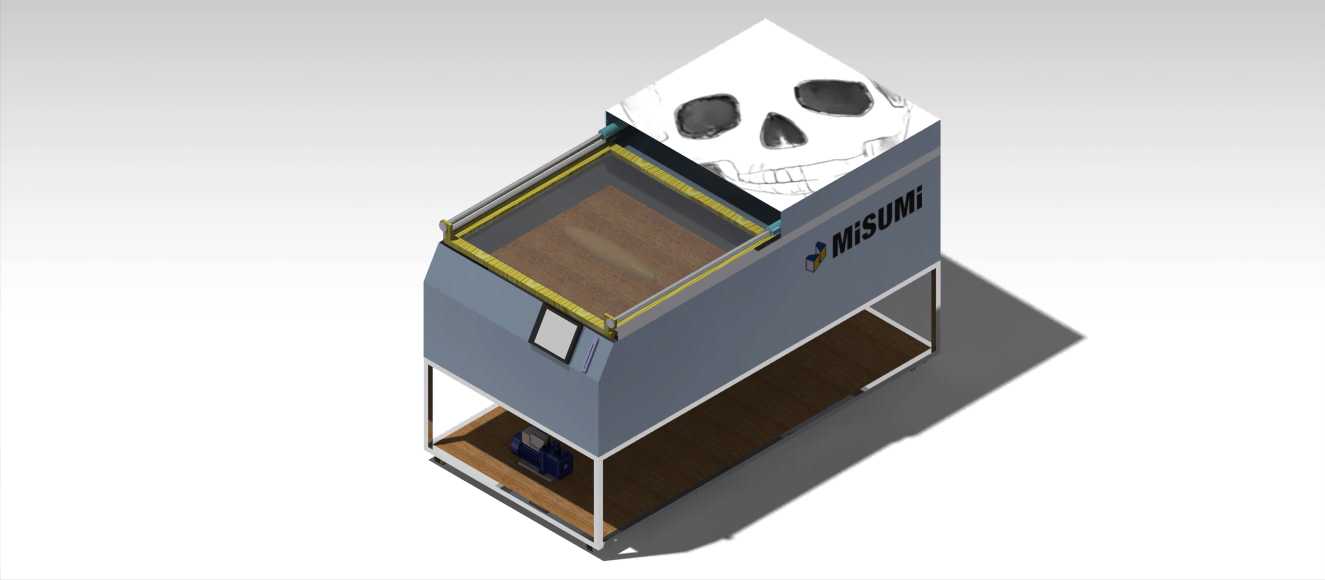

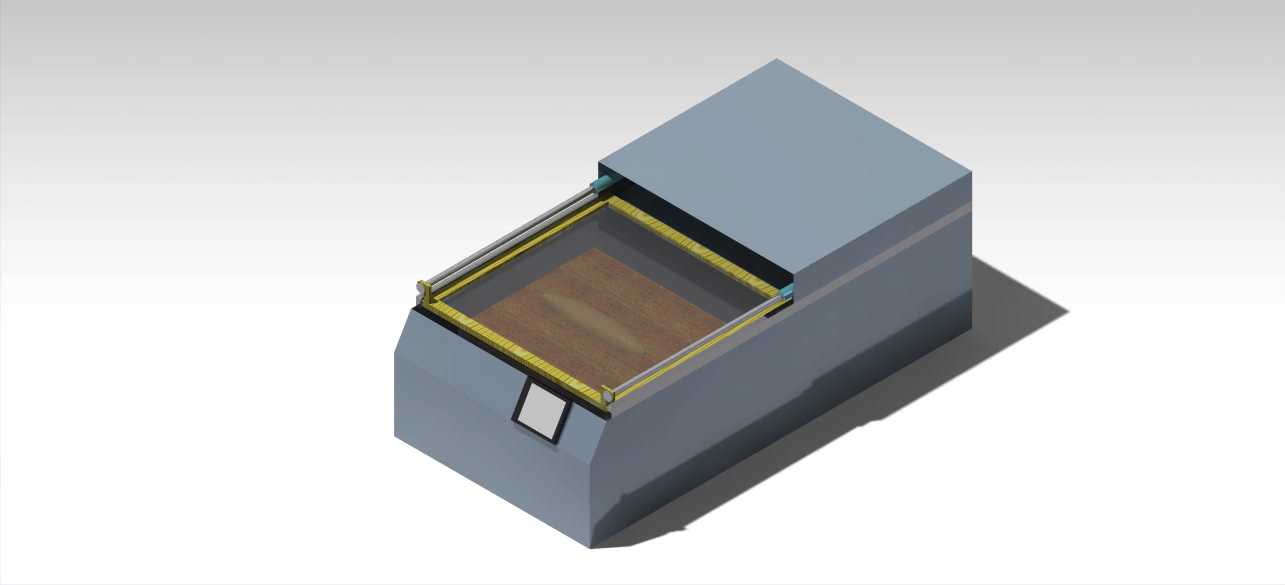

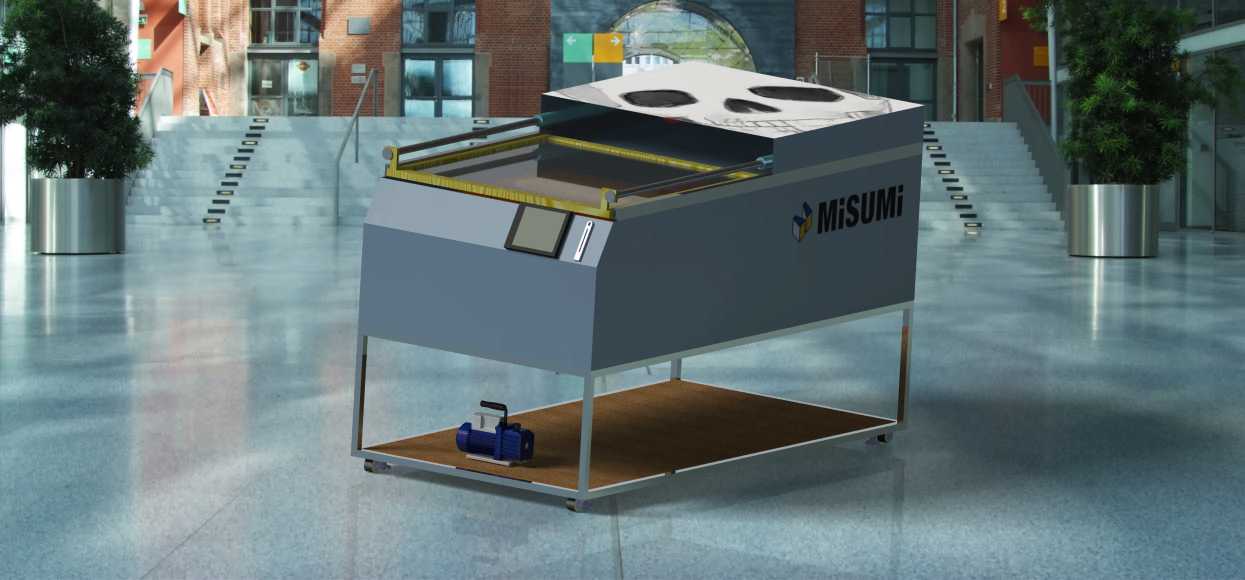

这款亚克力真空成型机主要面向广告标识制作、包装打样、小型塑料制品加工、文创产品开发等场景，能够完成亚克力、PVC、PET、PS等热塑性板材的真空吸塑成型作业，替代传统手工加热弯折的低效加工方式，满足小批量定制化的成型加工需求。设备整体采用立式分层结构设计，上层为成型作业腔体，中部设置操作控制区域，下层为机架置物与动力安装空间，整体布局紧凑合理，充分利用垂直空间减少车间占地面积。上层作业腔体四周设置安全防护边框，台面采用耐高温平整板材，加热区域与成型区域做了隔热分隔设计，避免热量散逸影响操作安全与加热效率，腔体顶部设置可开合的压料框架，能够快速固定不同厚度的待加工板材，压合处设置耐高温密封胶条，保证抽真空作业时腔体内部的负压稳定性。操作区域设置嵌入式触控显示屏与实体操作按键，操作人员可直观设置加热温度、抽真空时长、冷却时间等核心参数，按键区域做了防误触凸起设计，避免车间作业过程中的误操作影响加工进度。下层机架采用工业铝型材拼接组装，搭配可锁定万向脚轮，既保证整体结构的承重强度，又方便设备在车间内的移位调整，机架底部预留的置物平台可放置真空泵等配套动力组件，配套的真空动力装置通过隐藏式管路与上层成型腔体连通，避免管线外露造成的安全隐患与积尘问题。设备的设计过程中充分考虑了小型加工车间的使用需求，整体外形尺寸适配常规车间进门宽度，无需拆解即可完成进场安装，设备运行时的振动幅度控制在合理范围，无需额外做地基固定即可平稳运行，作业台面高度符合人体站立操作的舒适区间，操作人员长时间作业也不易产生疲劳。成型作业时，待加工板材放置于压料框架固定后，加热组件均匀加热板材至软化状态，随后启动真空系统快速抽出腔体内空气，让软化的板材紧密贴合在模具表面，冷却定型后即可得到与模具轮廓一致的成型工件，整个作业流程连贯顺畅，相比传统手工成型的方式，成型精度更高，工件表面一致性更好，能够加工带有复杂曲面、凹凸造型的亚克力工件，比如广告灯箱面板、设备透明防护罩、产品包装吸塑内衬、文创展示道具等，有效降低小批量定制加工的人力成本，提升成型工件的成品率。
