按动式精密机械书写铅笔结构设计

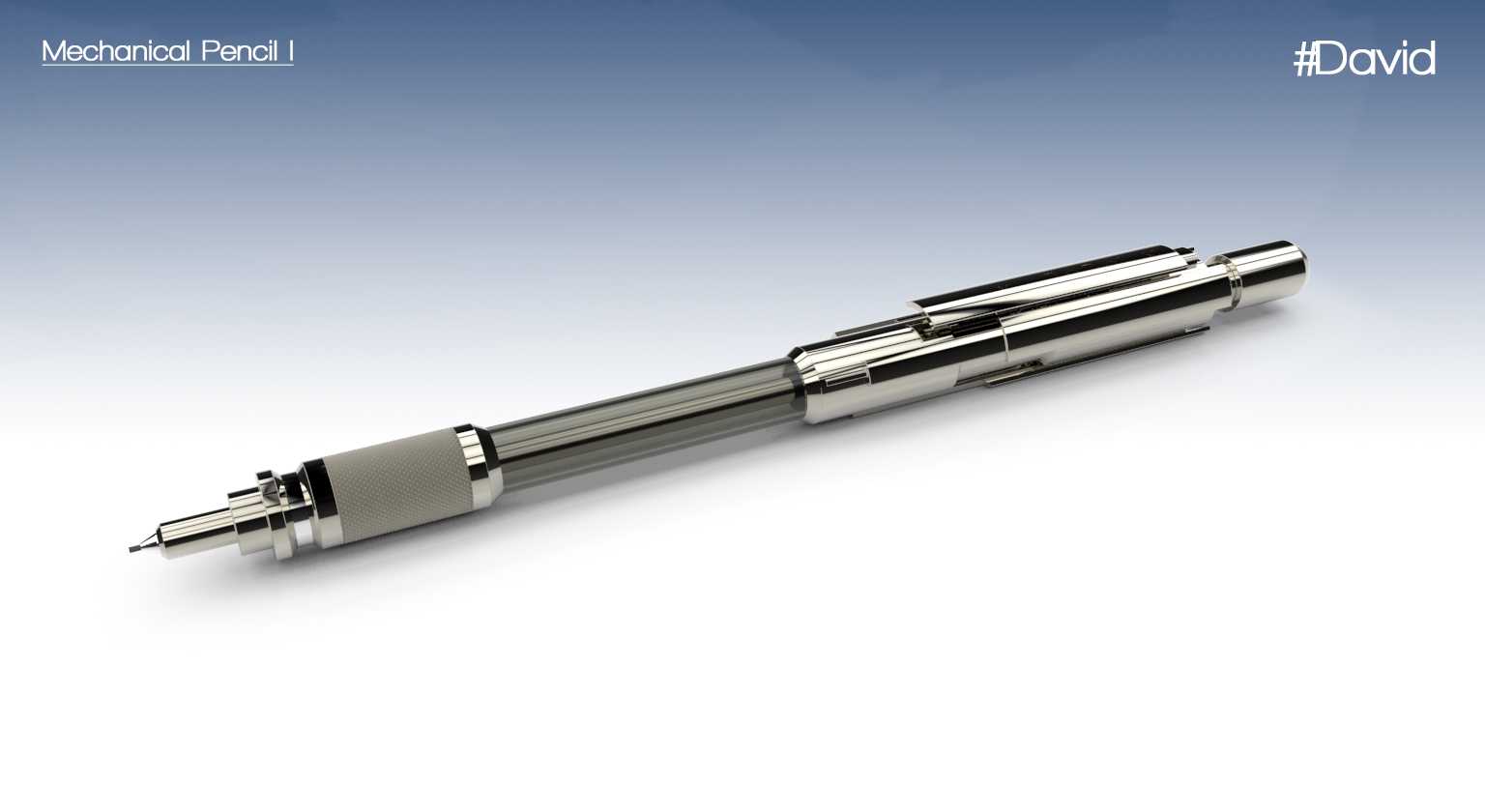

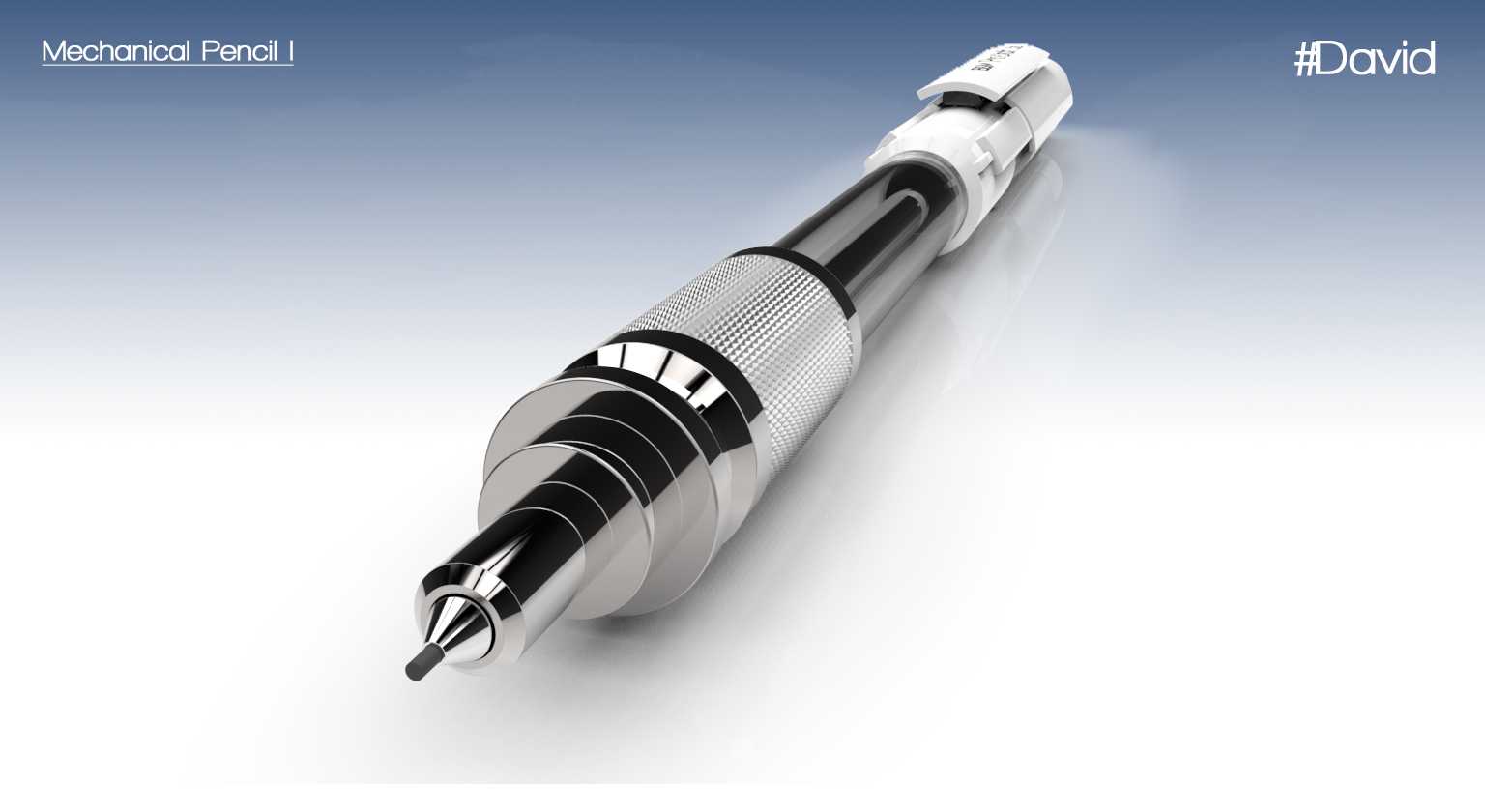

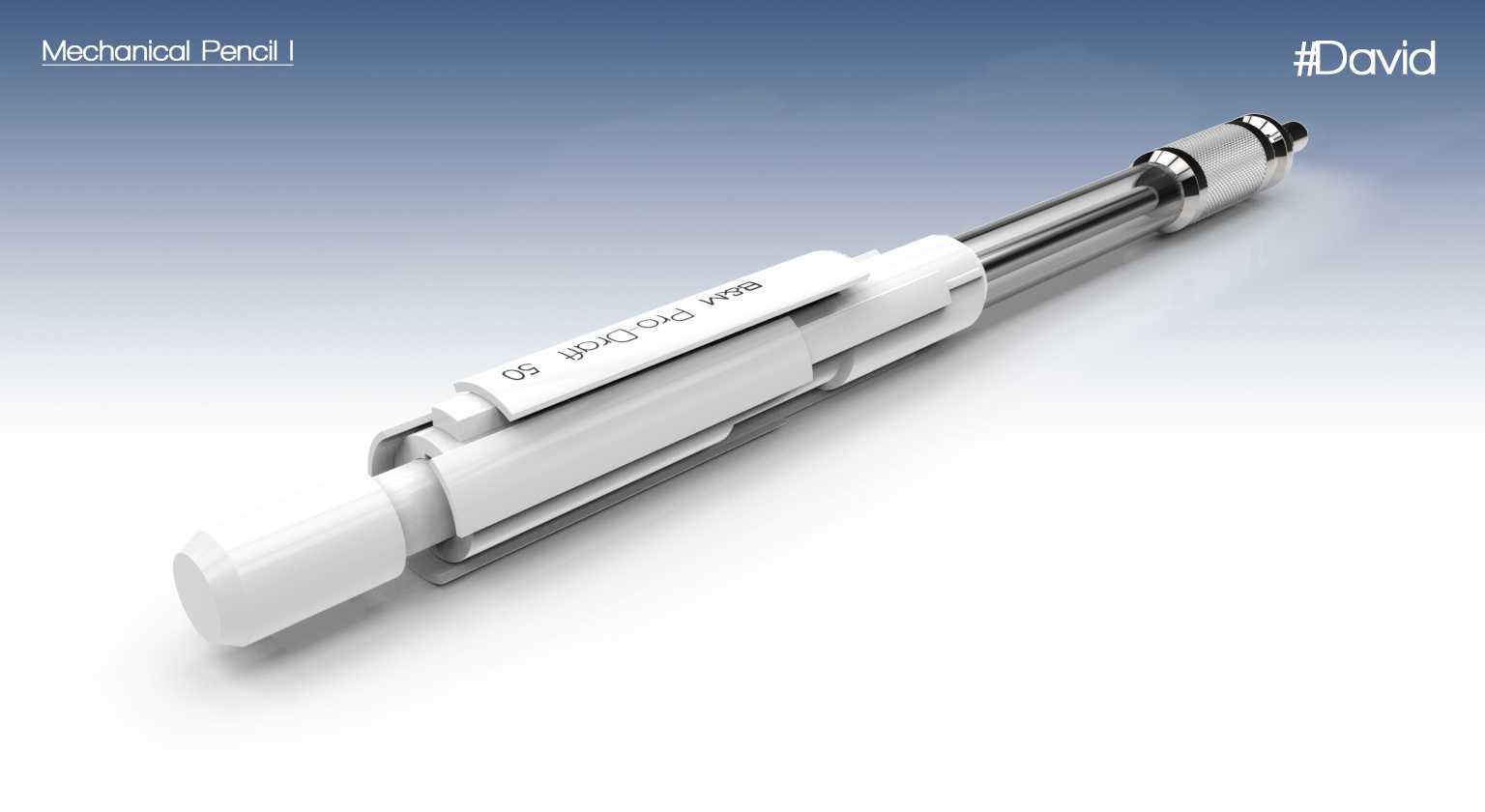

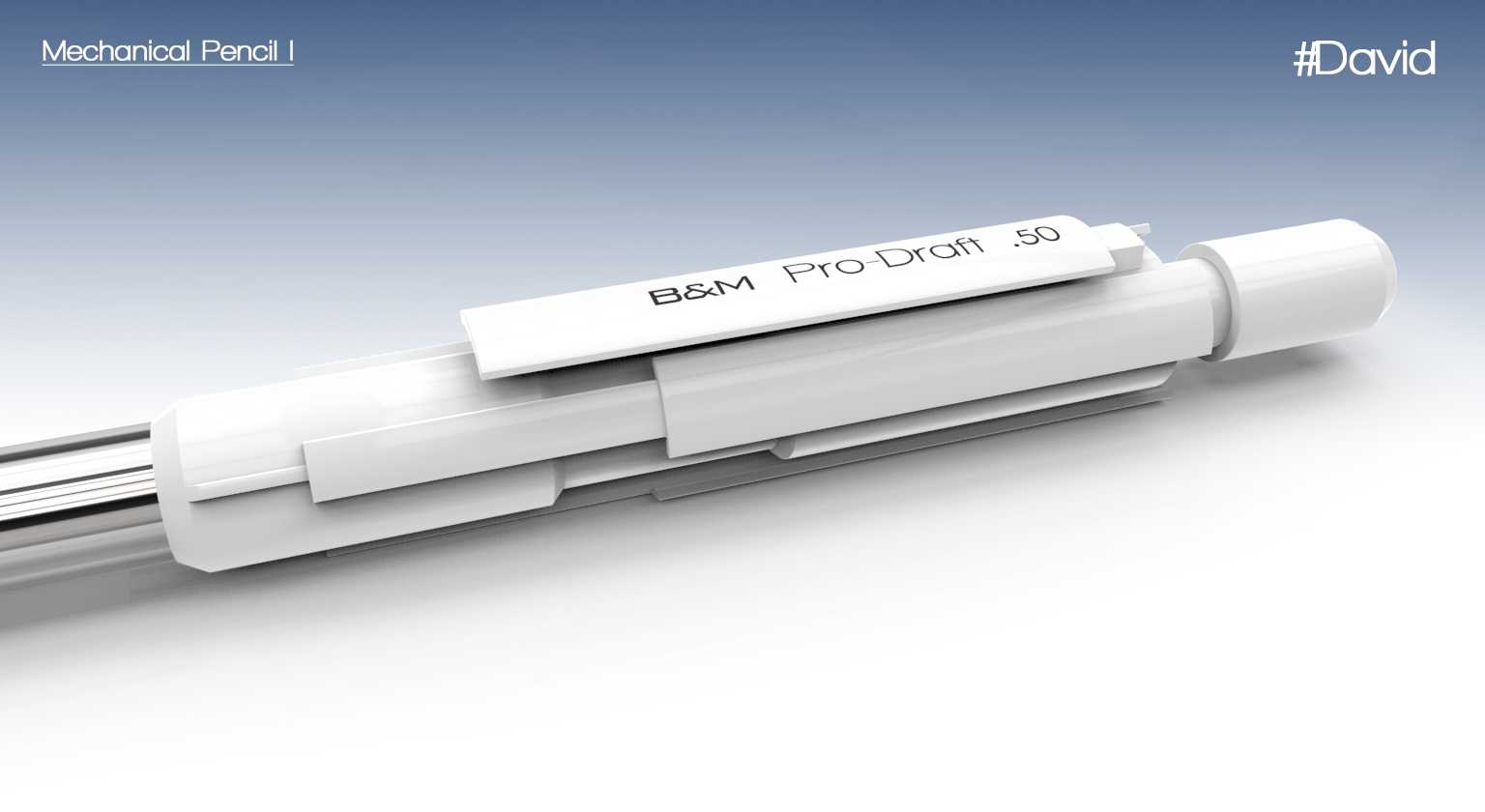

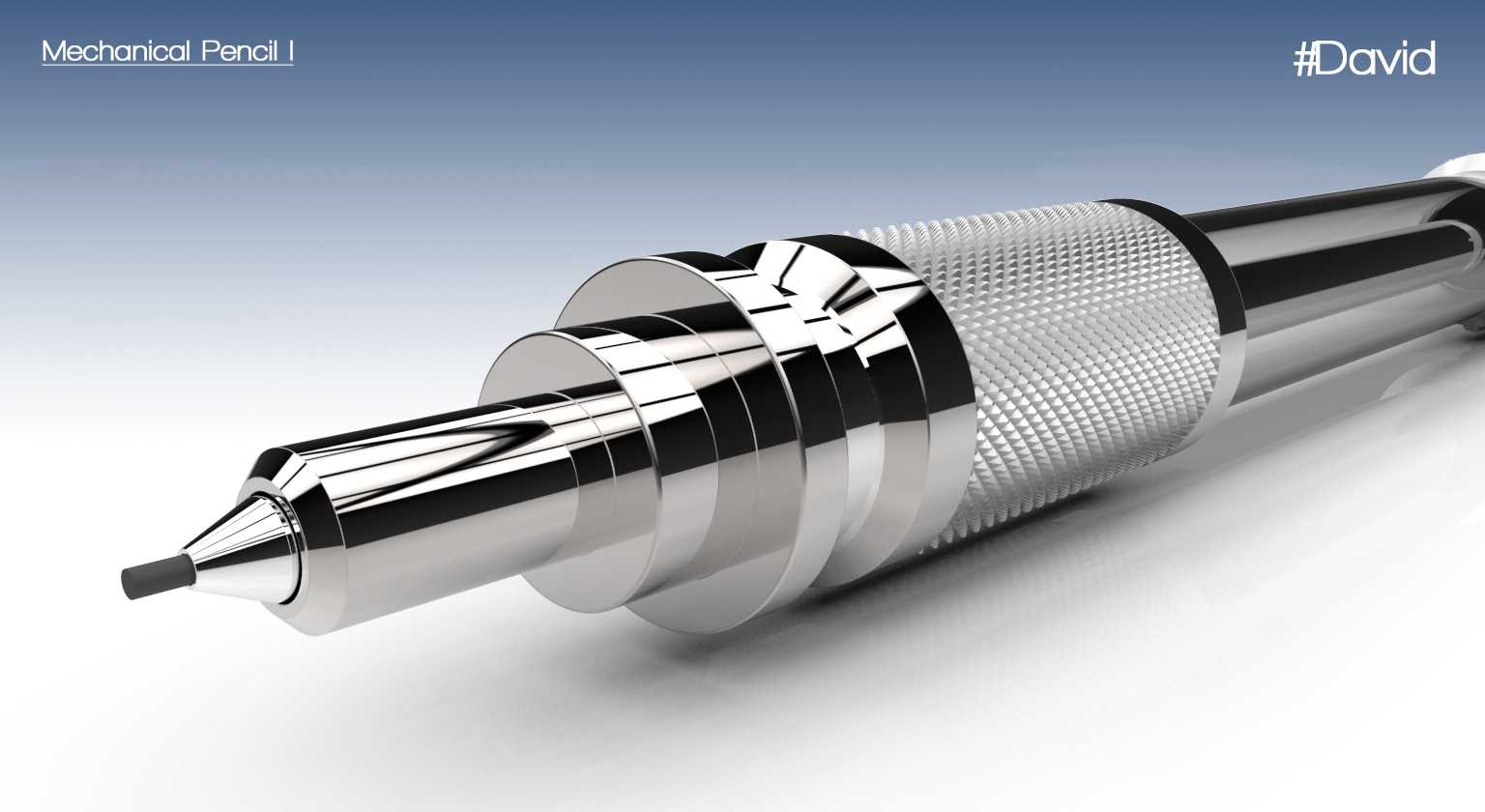

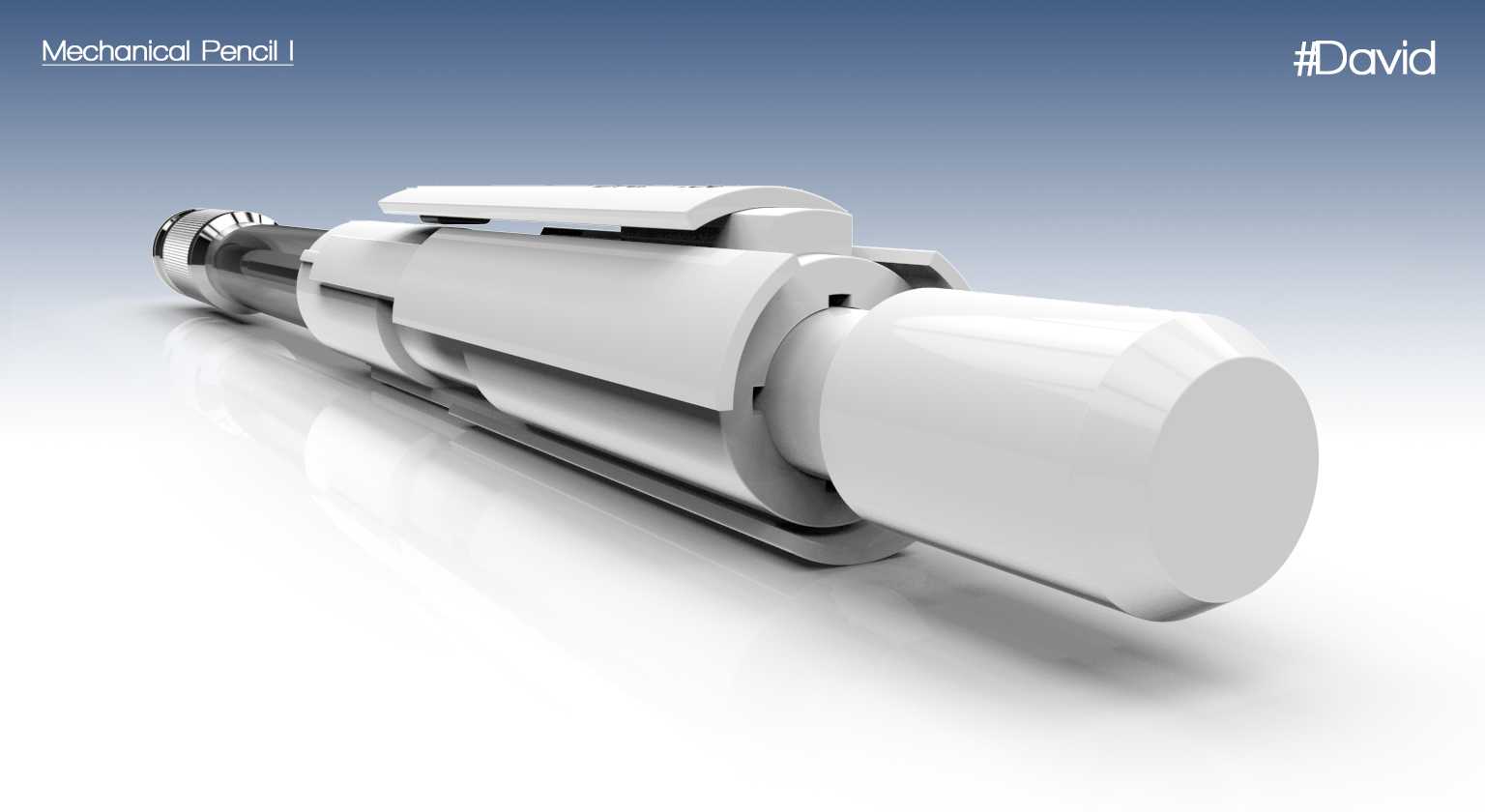

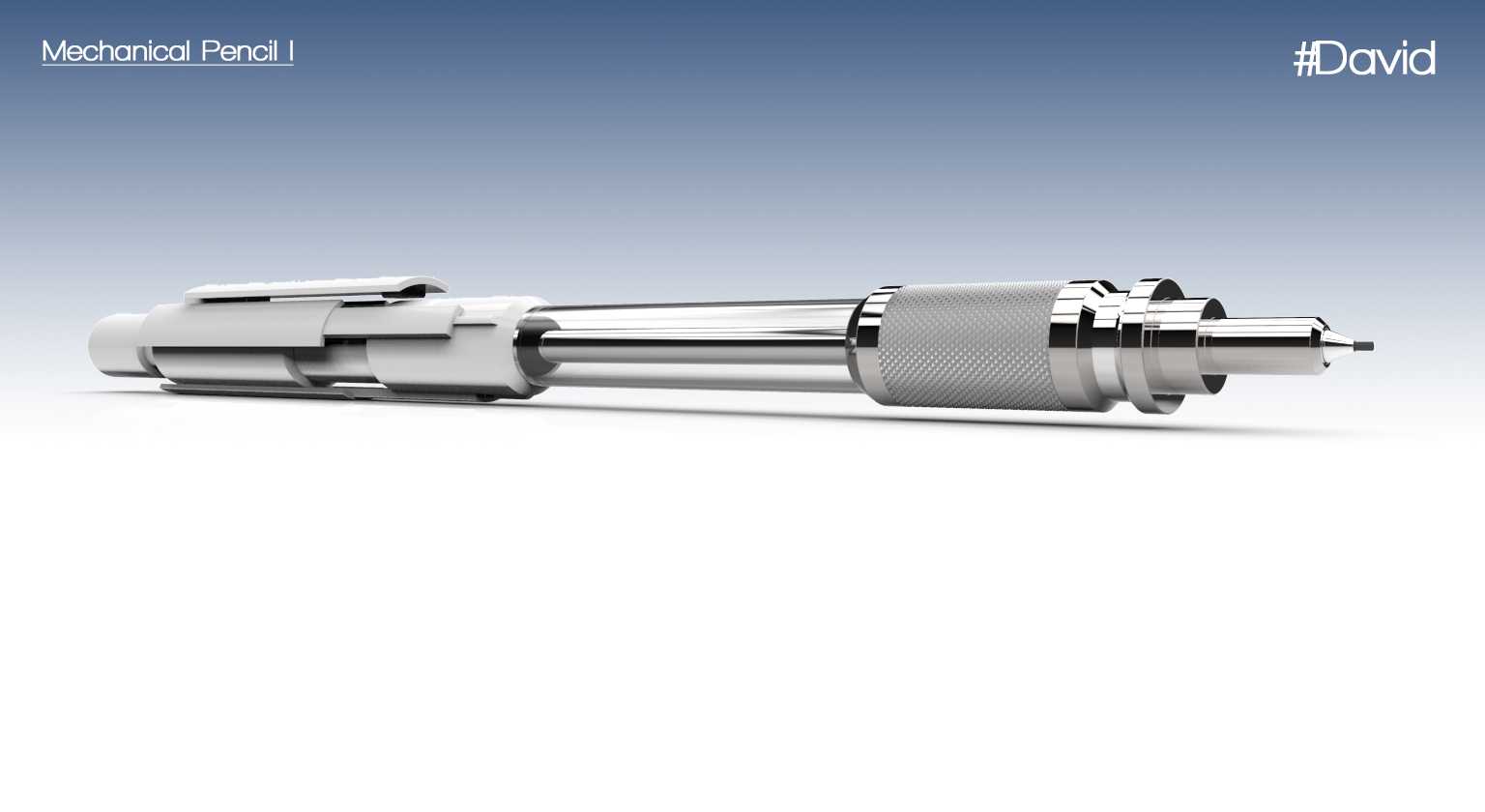

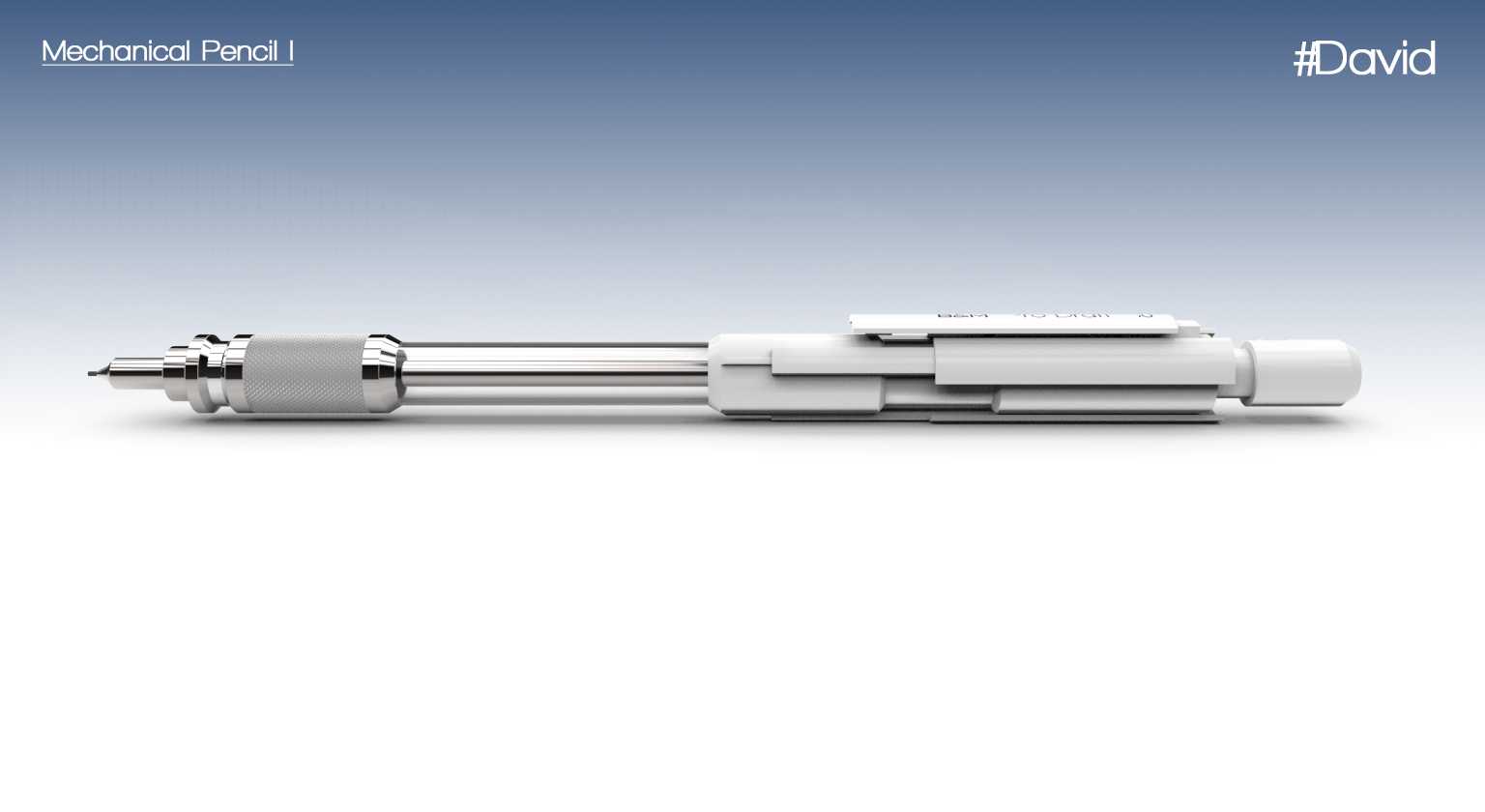

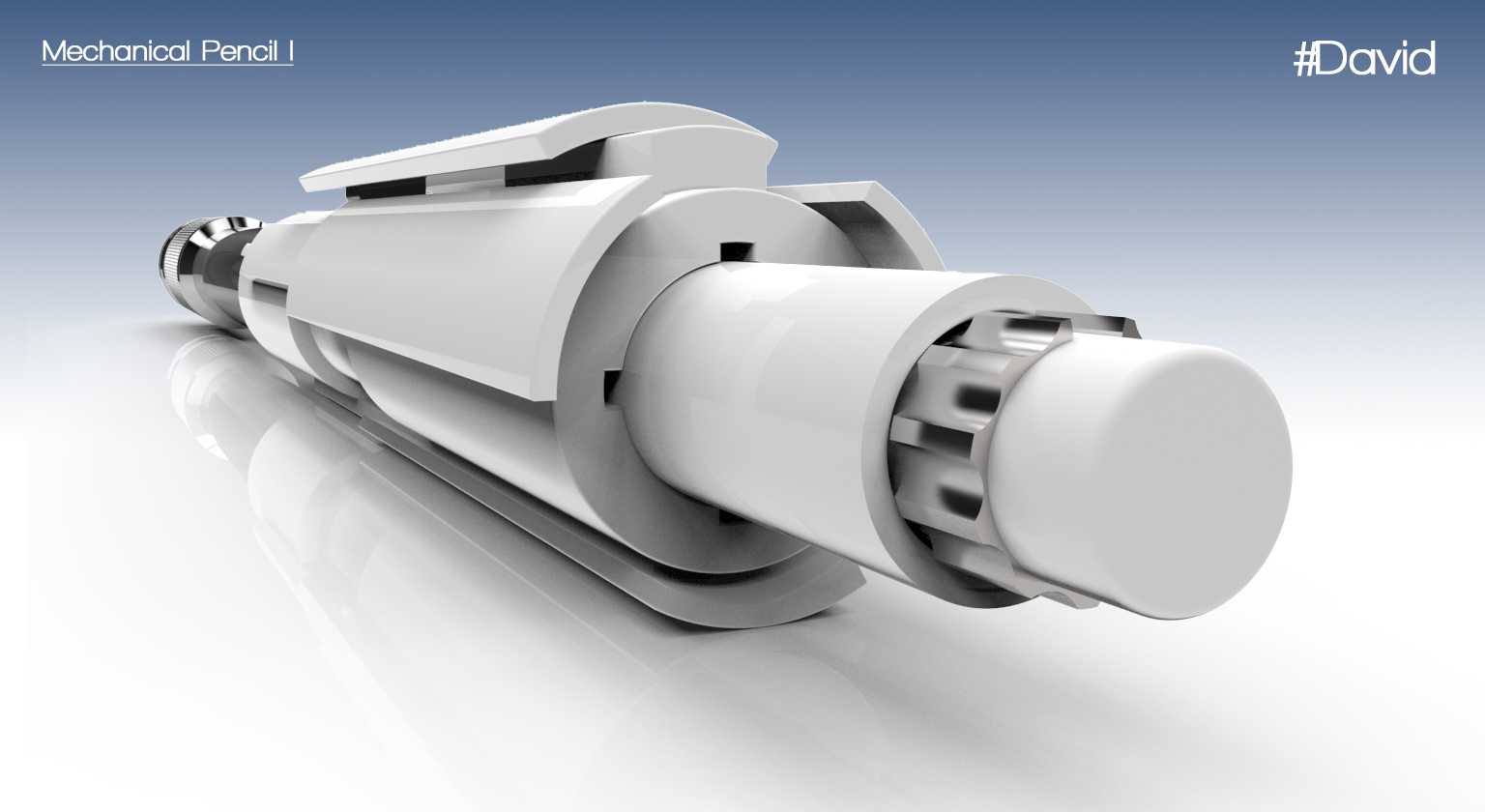

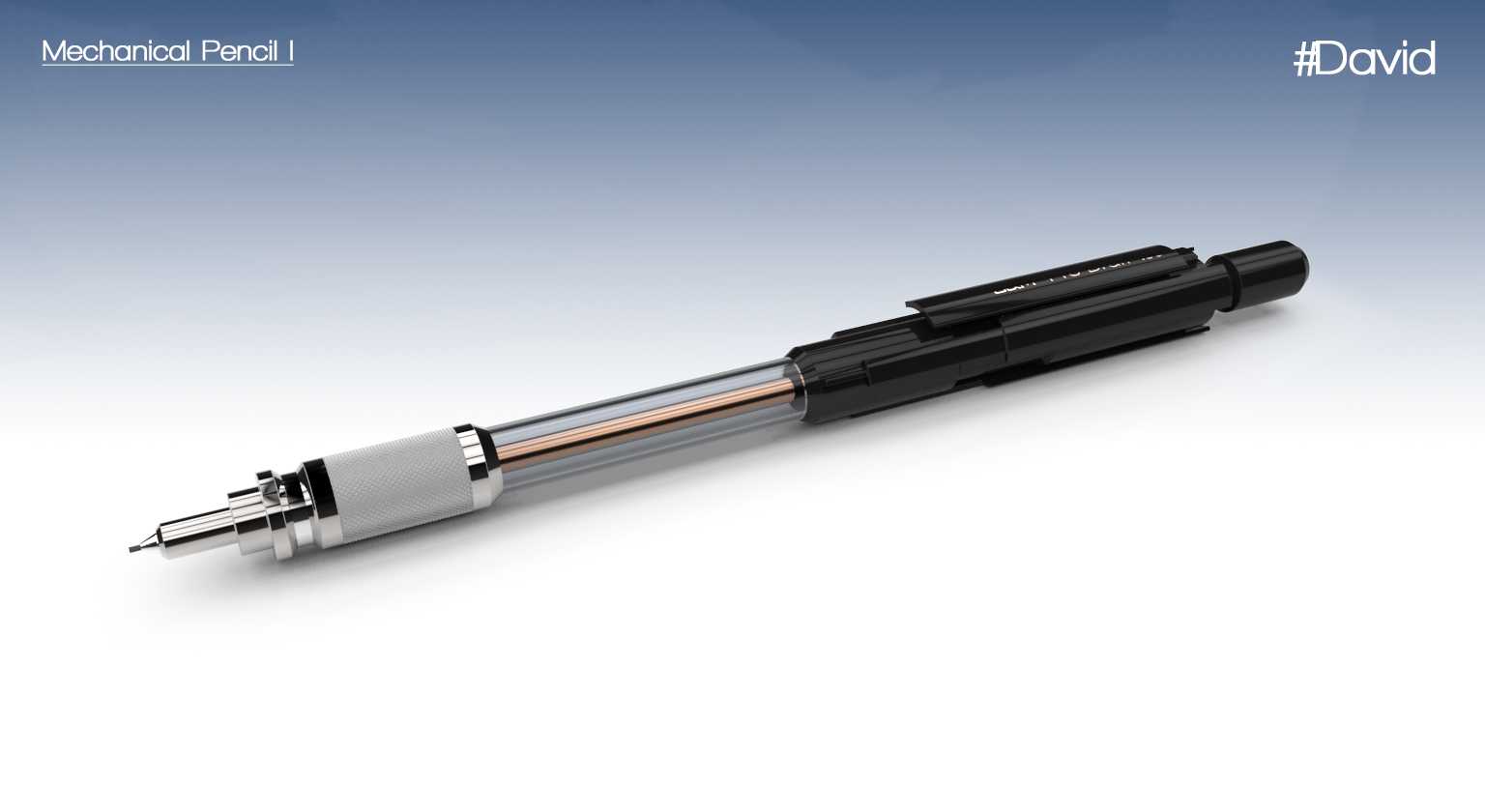

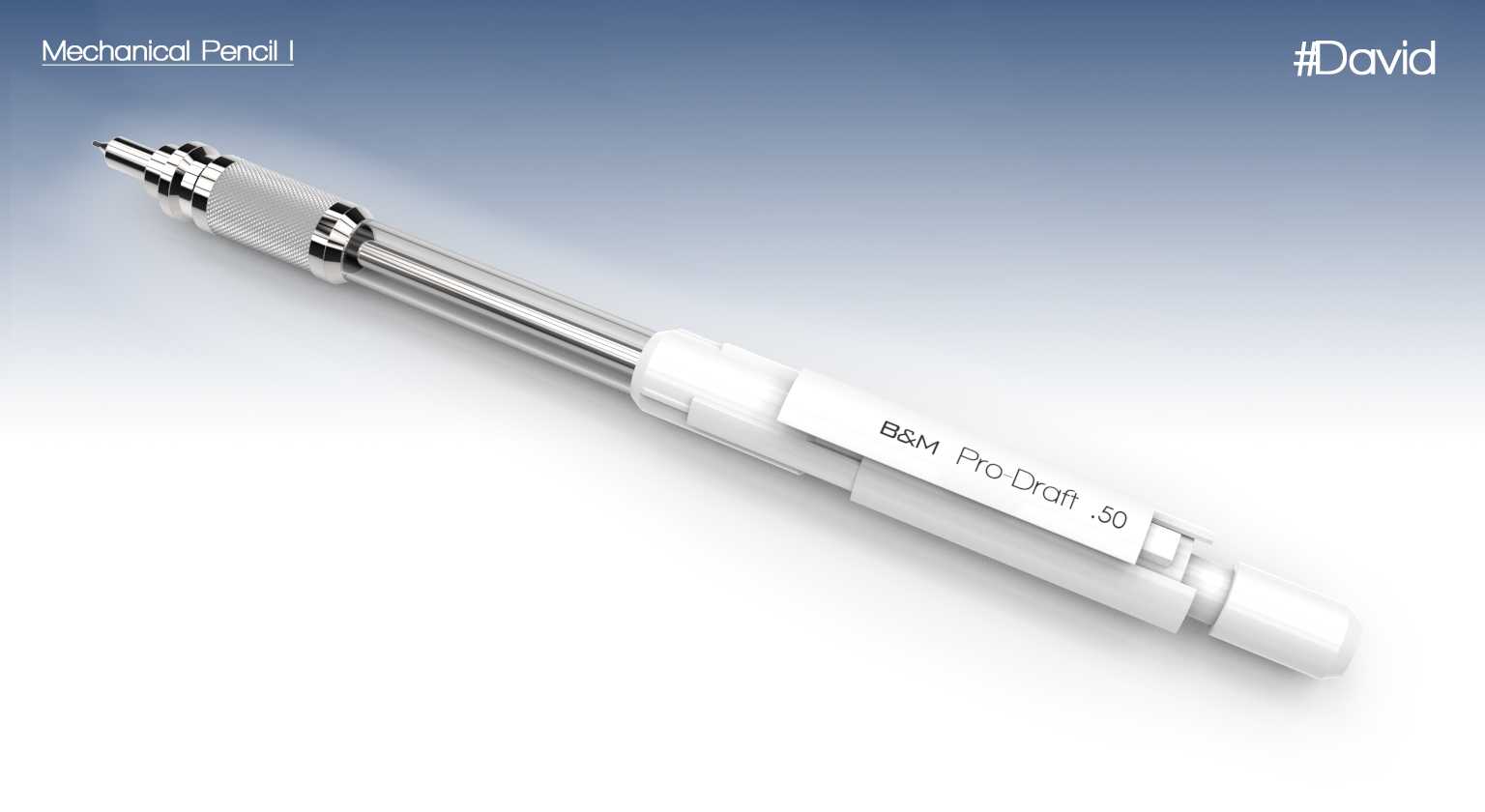

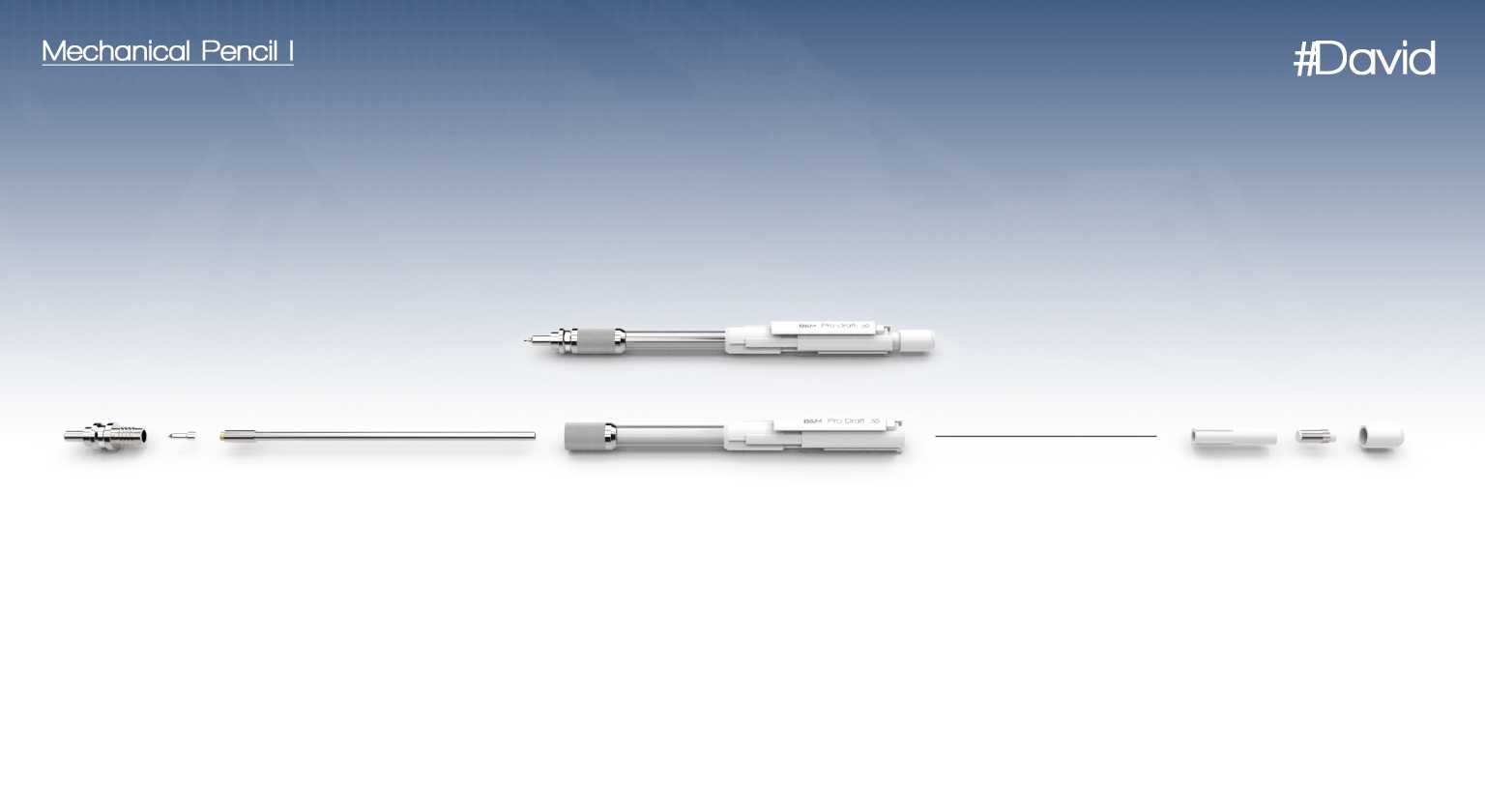

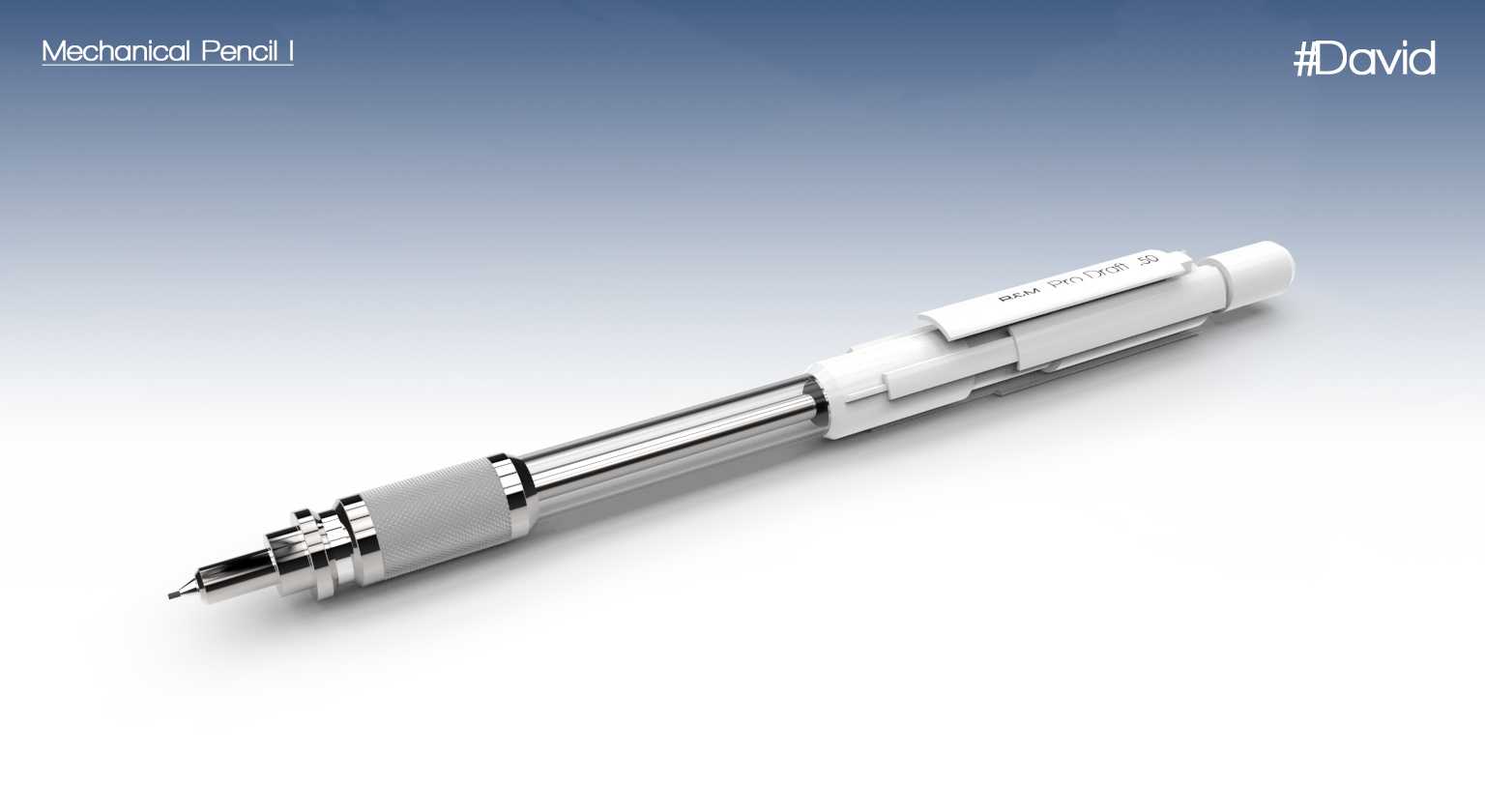

这款按动式机械铅笔的三维结构设计，主要面向日常书写、工程绘图、专业手绘等多场景使用需求，区别于传统木质铅笔需要反复削切的使用痛点，可通过配套的标准规格铅芯实现持续书写，适配学生日常课业记录、工程技术人员现场测绘标注、设计从业者手绘方案草稿等多元使用场景，能有效减少使用过程中的准备耗时，提升记录与绘图的连贯性。从功能特性来看，该结构采用侧按式出芯触发设计，按压部件设置在笔夹相邻位置，握持书写时无需调整手部持握姿态即可完成出芯操作，适配长时间连续书写的使用习惯；笔身前段设置有防滑握持段，采用微磨砂接触面设计，可提升手部与笔身的摩擦力，减少长时间持握产生的滑动移位，适配不同手型的持握角度；笔尖位置设置有金属护芯管结构，可在书写过程中对伸出的铅芯形成侧向支撑，降低铅芯受力断裂的概率，同时护芯管采用可回缩设计，日常收纳携带时可将护芯管收回笔身内部，避免尖锐端部刮蹭包内物品或是造成误触划伤。在设计思路层面，整体结构采用模块化拆分设计，将笔身拆解为出芯触发组件、铅芯存储仓、握持防滑组件、笔尖护芯组件、笔夹固定组件五个独立模块，各模块之间采用卡扣与过盈配合结合的连接方式，既保证组装后的结构稳定性，也可实现简易拆卸，方便日常清理铅芯残留的碳粉、更换内部磨损的小零件；内部的铅芯输送结构采用弹性卡爪设计，每次按动触发行程固定，可精准控制铅芯伸出长度在0.3至0.5毫米区间，既避免伸出过长导致铅芯易断，也不会因伸出过短影响书写视线。从外形尺寸与安装边界来看，整笔收拢状态下总长度控制在145毫米左右，最大笔身直径为11毫米，整体重量控制在18克上下，长时间持握不会产生明显的手部负重感；笔身中段的铅芯存储仓内径设计为4.2毫米，可兼容市面上主流的0.5毫米直径标准铅芯，单次装填可容纳12至15根铅芯，满足一周左右的日常使用需求；笔夹部分采用弹性金属片内嵌设计，夹持厚度适配0.5至5毫米的板材，可稳定夹持在笔记本封皮、工装口袋边缘等位置，夹持状态下笔身与被夹持面的间隙控制在2毫米以内，日常走动过程中不会轻易脱落；各组件的装配公差控制在0.02毫米以内，保证按动触发时的行程顺畅无卡顿，各连接位置无明显晃动感，兼顾使用手感与结构耐用性。
