立式承压核反应容器结构设计

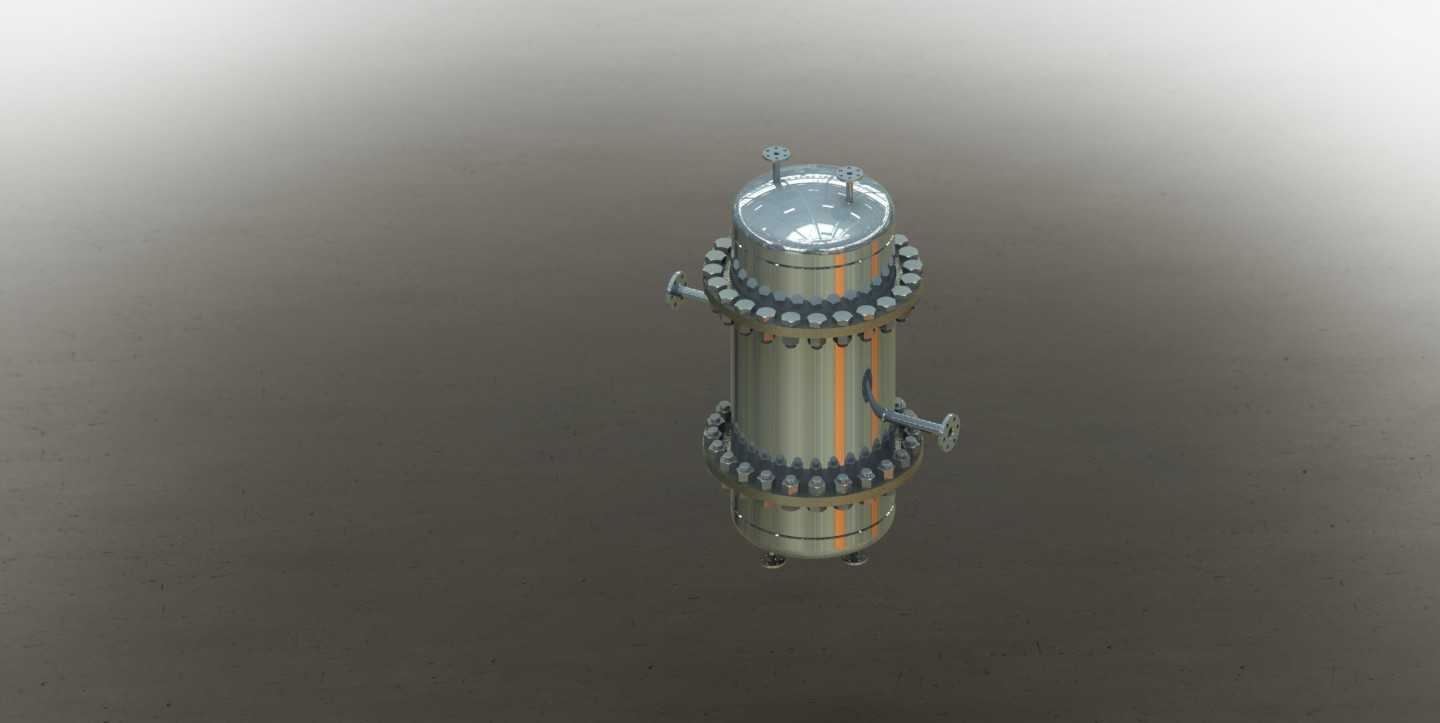

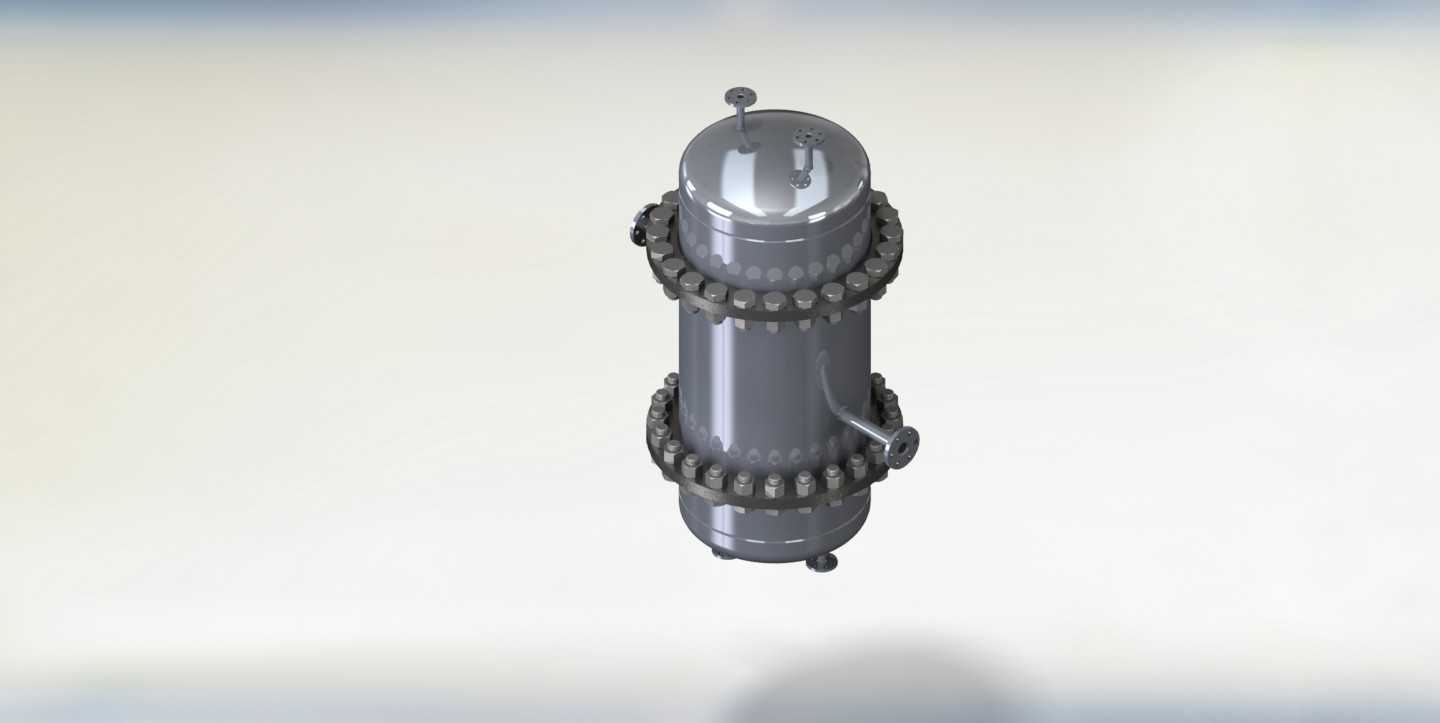

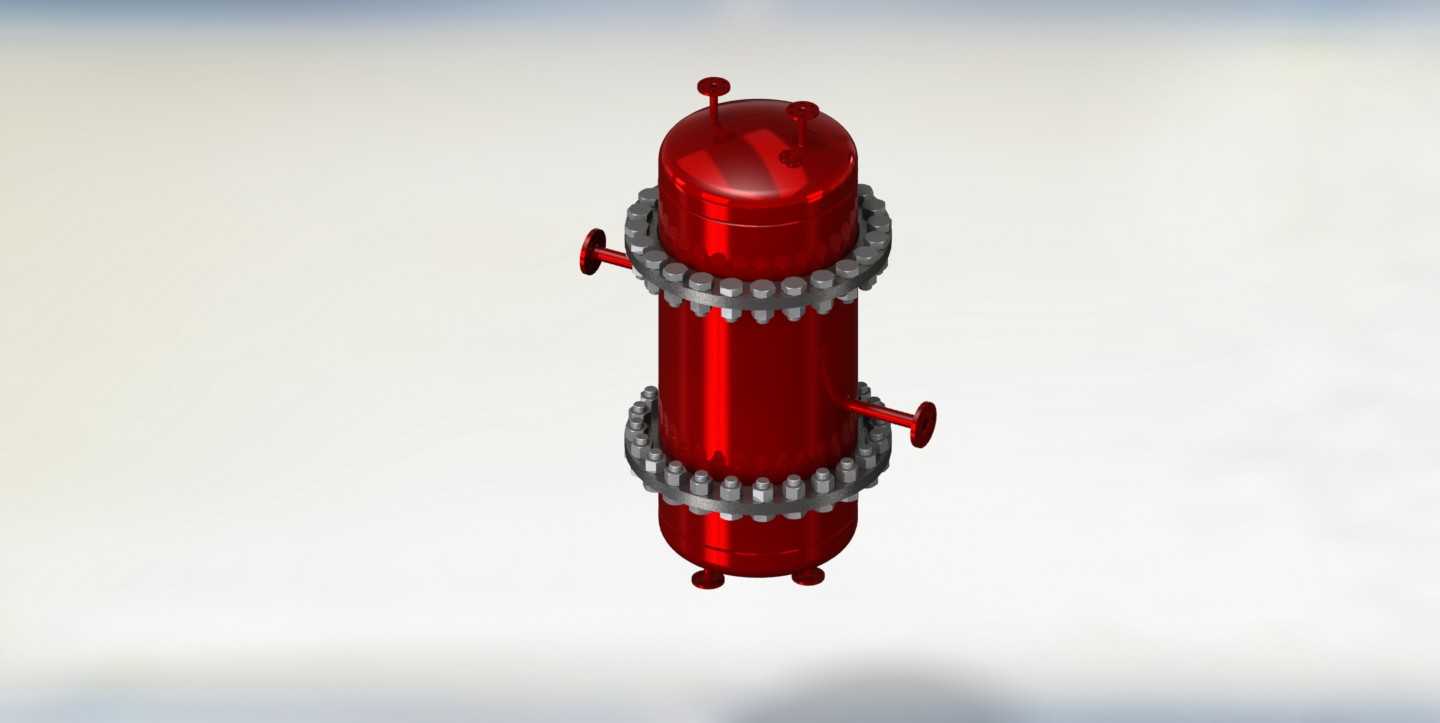

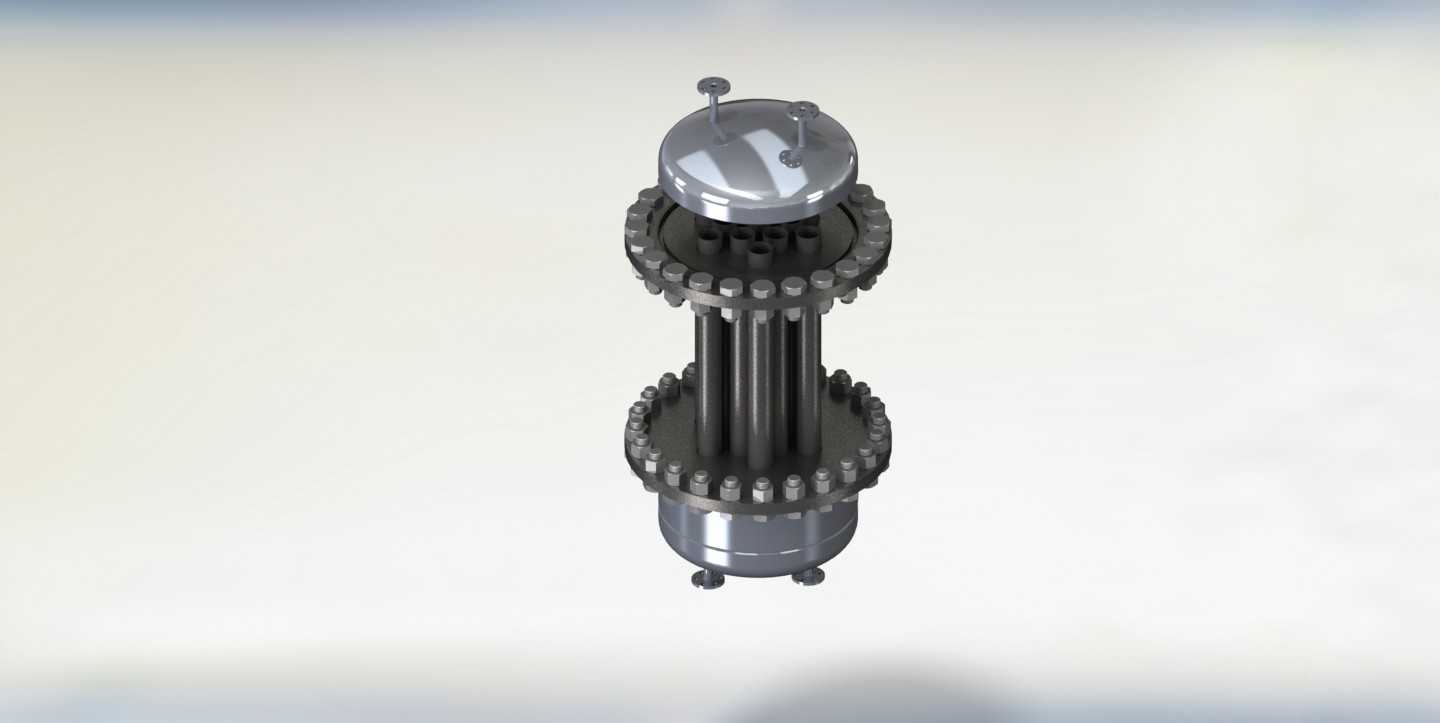

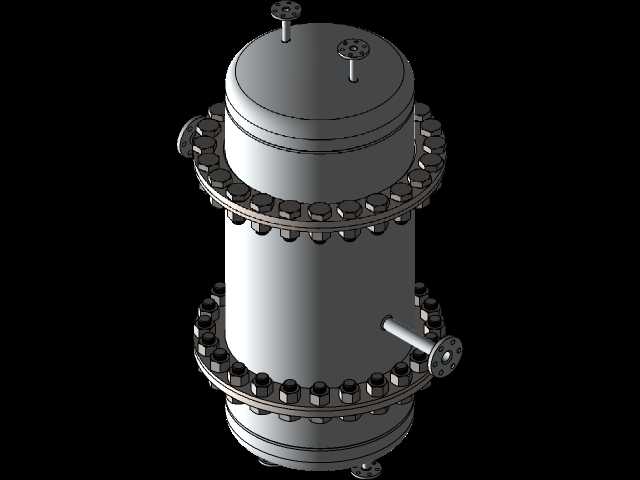

该立式核反应容器主要应用于核工业领域的小型试验堆、科研用核反应装置场景，也可适配特种化工领域的高温高压反应工况，承担核反应过程的介质承载、反应环境密闭、热量传导导出的核心作用，是核反应系统中保障反应安全可控、介质无泄漏的核心承压部件。设备整体采用立式长筒形结构设计，上下两端为标准椭圆形承压封头，封头与筒体之间采用高等级法兰螺栓连接结构，法兰周向均匀布置高强度紧固螺栓，能够在高温高压的反应工况下保证筒体连接位置的密封性能，避免内部放射性介质或者高温反应介质出现泄漏风险。设备顶部封头设置有多个不同规格的接管接口，分别用于介质注入、测量仪表安装、安全泄压装置布设，能够满足反应过程中的进料、参数监测、超压泄放的多重功能需求；筒体侧面设置有侧向接管，可用于反应过程中的介质引出、换热管路连接或者取样检测，适配不同工况下的管路布设需求；设备底部封头设置有支撑脚与底部接管，既能够保证设备立式安装的稳定性，也可实现反应完成后的介质排空、残渣清理功能。在设计思路上，该设备优先考虑承压安全与密封可靠性，筒体壁厚根据设计压力、设计温度以及介质腐蚀余量做了冗余计算，法兰密封面采用凹凸面密封结构，搭配金属密封垫片可实现极高等级的密封效果，适配核级设备的安全要求。设备的安装边界需要预留足够的竖向安装空间，筒体周向需要预留螺栓紧固操作空间、管路连接操作空间以及后期维护检修的操作空间，顶部接管位置需要预留仪表安装与维护的操作距离，底部支撑位置需要匹配预埋的固定基础，保证设备运行过程中的稳定性，避免振动带来的连接松动风险。设备外部的两道法兰结构既承担筒体分段连接的功能，也可作为设备吊装的受力点位，方便设备的运输与现场安装就位。整体结构紧凑，功能接口布设合理，能够在有限的占地空间内实现核反应过程的全流程承载，适配科研试验、小型核能利用等多种场景的使用需求，结构设计充分考虑了加工制造的可行性与后期维护的便捷性，法兰连接的分段式结构也方便后期对筒体内部进行检修、部件更换，降低设备全生命周期的维护成本。
