遥控越野攀爬车底盘悬挂结构设计

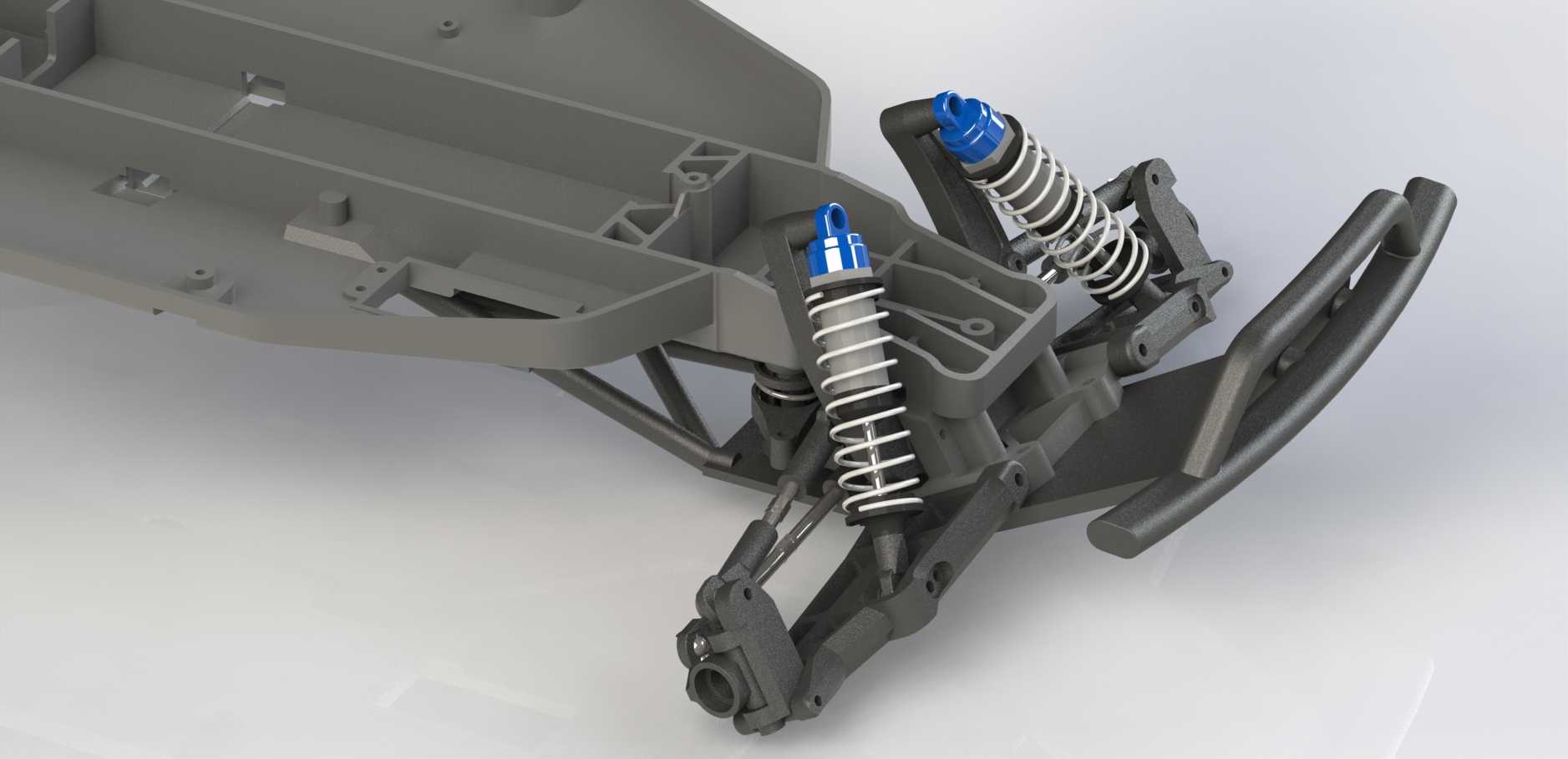

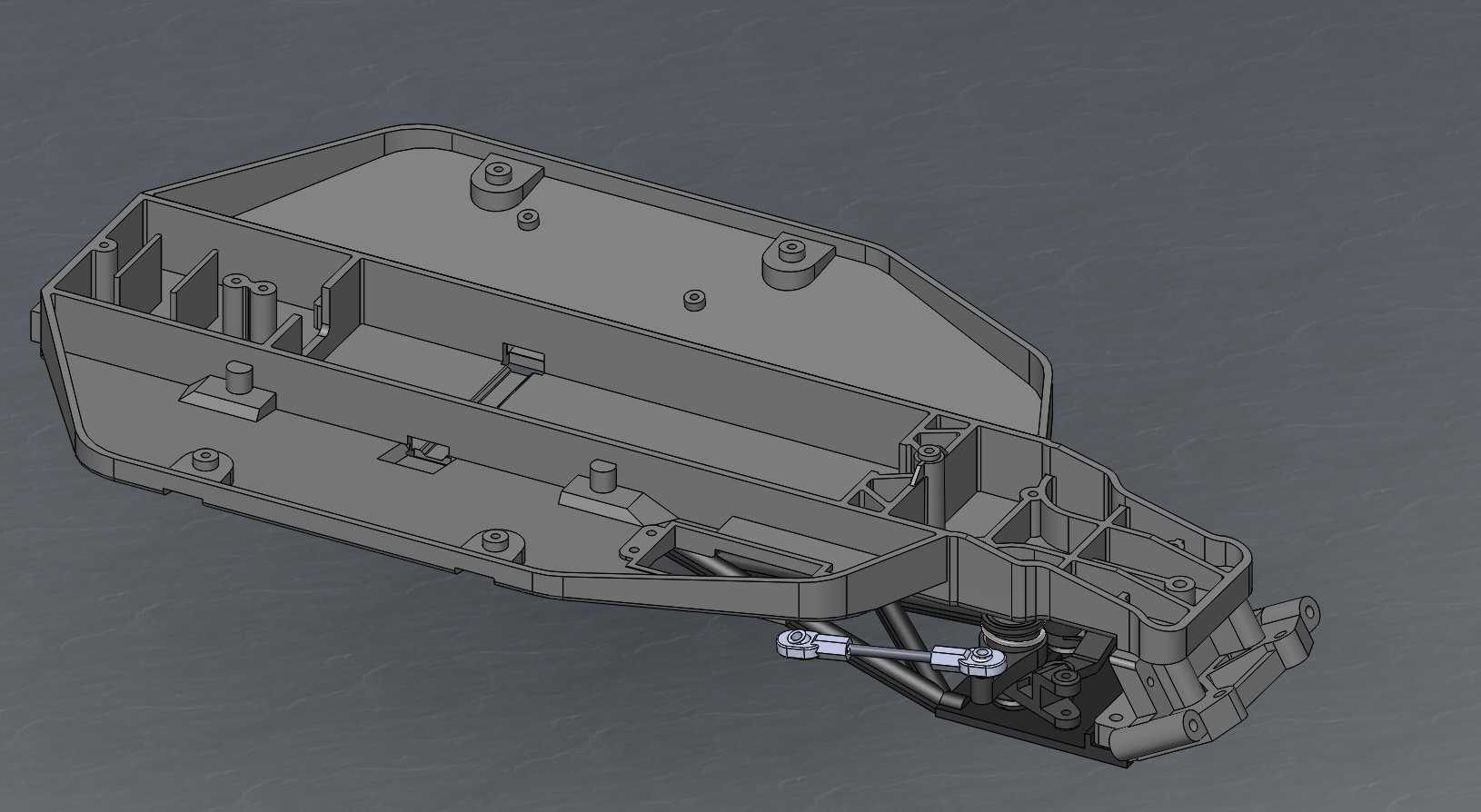

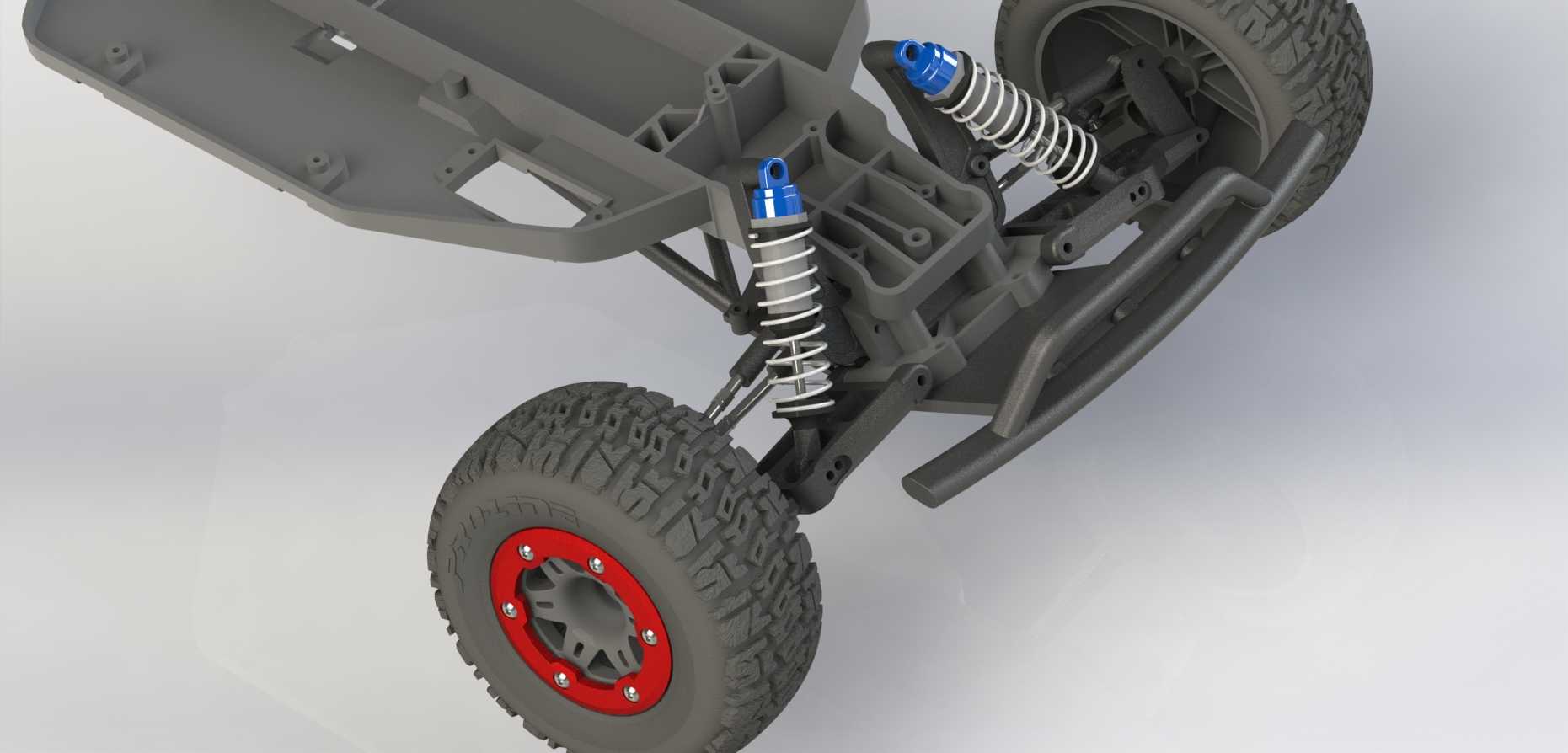

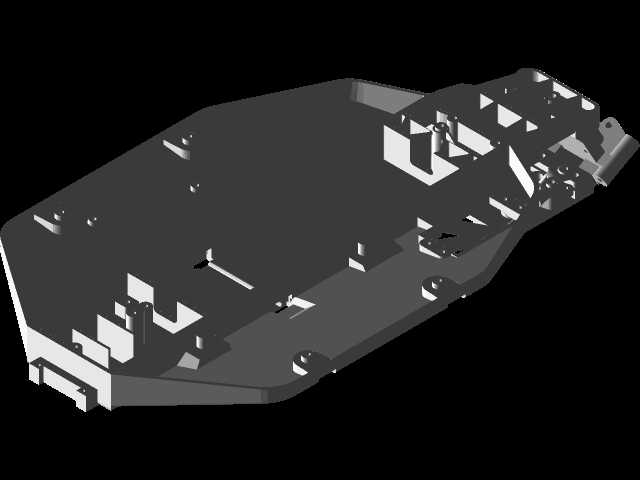

该模型聚焦遥控越野攀爬车的核心行走底盘结构，还原了实车底盘的核心机械逻辑，可应用于遥控模型研发、青少年机械科普教学、小型越野载具原型验证等多个场景，既可以作为遥控模型爱好者改装升级的结构参考，也能作为高校机械专业讲解车辆悬挂原理的具象教学载体，帮助学习者直观理解越野车辆的行走系统运作逻辑。从实际用途来看，该底盘结构专为非铺装路面行驶设计，能够应对砂石、沟壑、陡坡等复杂越野路况，通过悬挂的伸缩行程吸收路面颠簸带来的冲击力，保证车身行驶过程中的姿态稳定，避免动力传输中断或者车身侧翻，为整车提供可靠的行走支撑。在功能特性上，该结构采用双段式螺旋弹簧配合液压阻尼筒的减震配置，减震器上端与车架安装位铰接，下端与转向节摆臂相连，能够在车轮受到路面冲击时，通过弹簧的压缩形变吸收冲击能量，再通过阻尼结构缓慢释放弹力，避免车轮弹跳失去抓地力；轮胎采用深胎纹的越野橡胶胎设计，胎面的块状花纹能够在松软路面嵌入地面获得额外抓地力，红色轮毂采用多螺栓固定结构，保证车轮高速转动或者受到侧向冲击时不会松脱，轮圈内部预留了刹车结构与轮毂结合的安装位，可拓展加装刹车组件。在设计思路上，整个底盘采用模块化布局，车架主体为一体化注塑成型的主承力结构，预留了电池仓、舵机安装位、动力电机安装位、传动系统走行空间，各个功能部件的安装边界清晰，减震器的安装角度经过反复调校，既保证了足够的悬挂压缩行程，又不会在极限压缩时与车架或者轮胎发生运动干涉；摆臂采用镂空加强筋设计，在保证结构强度的同时尽可能降低簧下质量，提升悬挂的响应速度。从外形尺寸与安装边界来看，该底盘的轮距、轴距参数匹配1:10比例的遥控攀爬车规格，减震器的安装孔距、摆臂的铰接点位置都与市售主流改装配件通用，轮胎外径、轮毂结合面尺寸符合常规遥控车轮胎的安装标准，车架上的各个安装孔位都预留了足够的装配操作空间，方便后期拆装维护或者更换升级配件，整个结构的运动间隙经过校核，车轮在最大转向角度、悬挂最大压缩/伸长行程下都不会与车架、轮拱发生剐蹭，保证机械运作的顺畅性。
