激光光幕后视镜防护角护柱结构设计

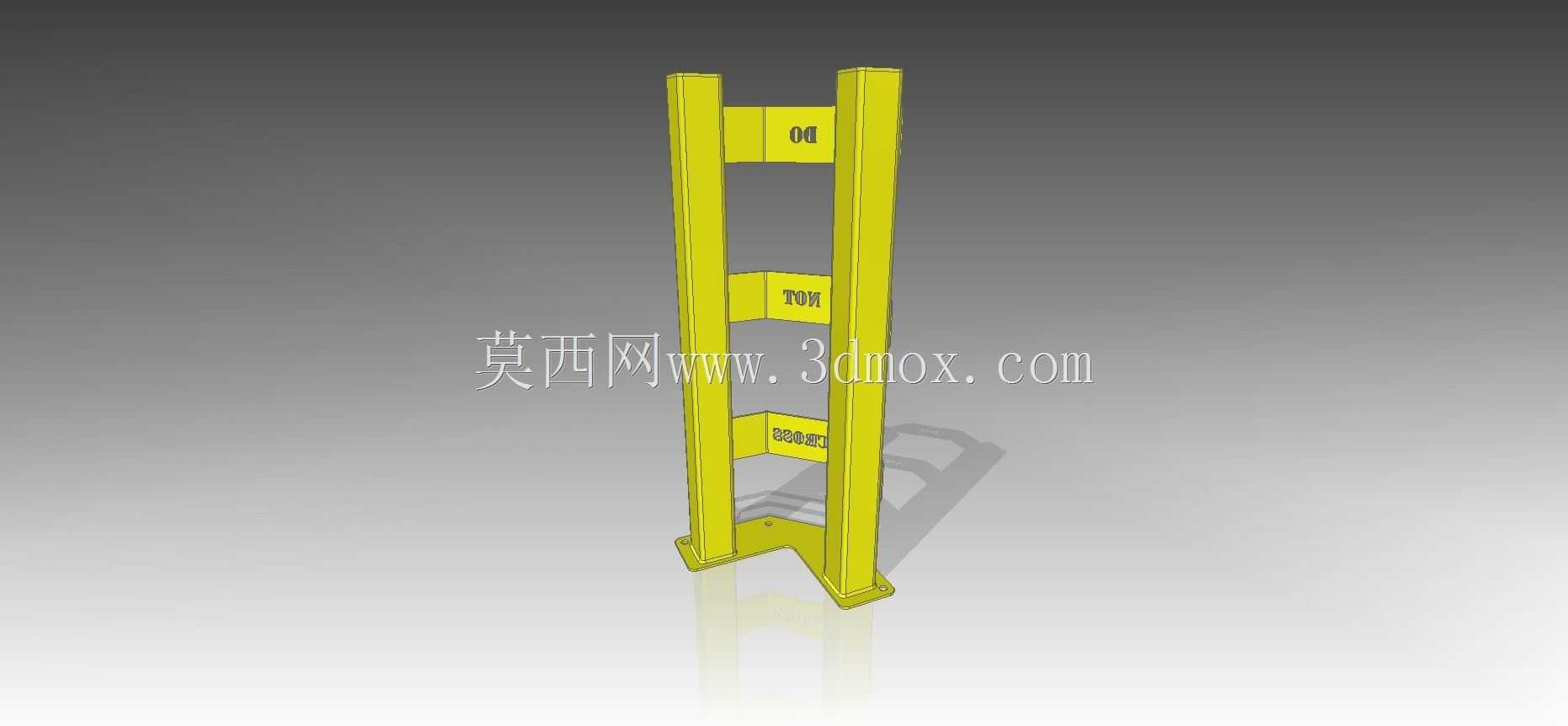

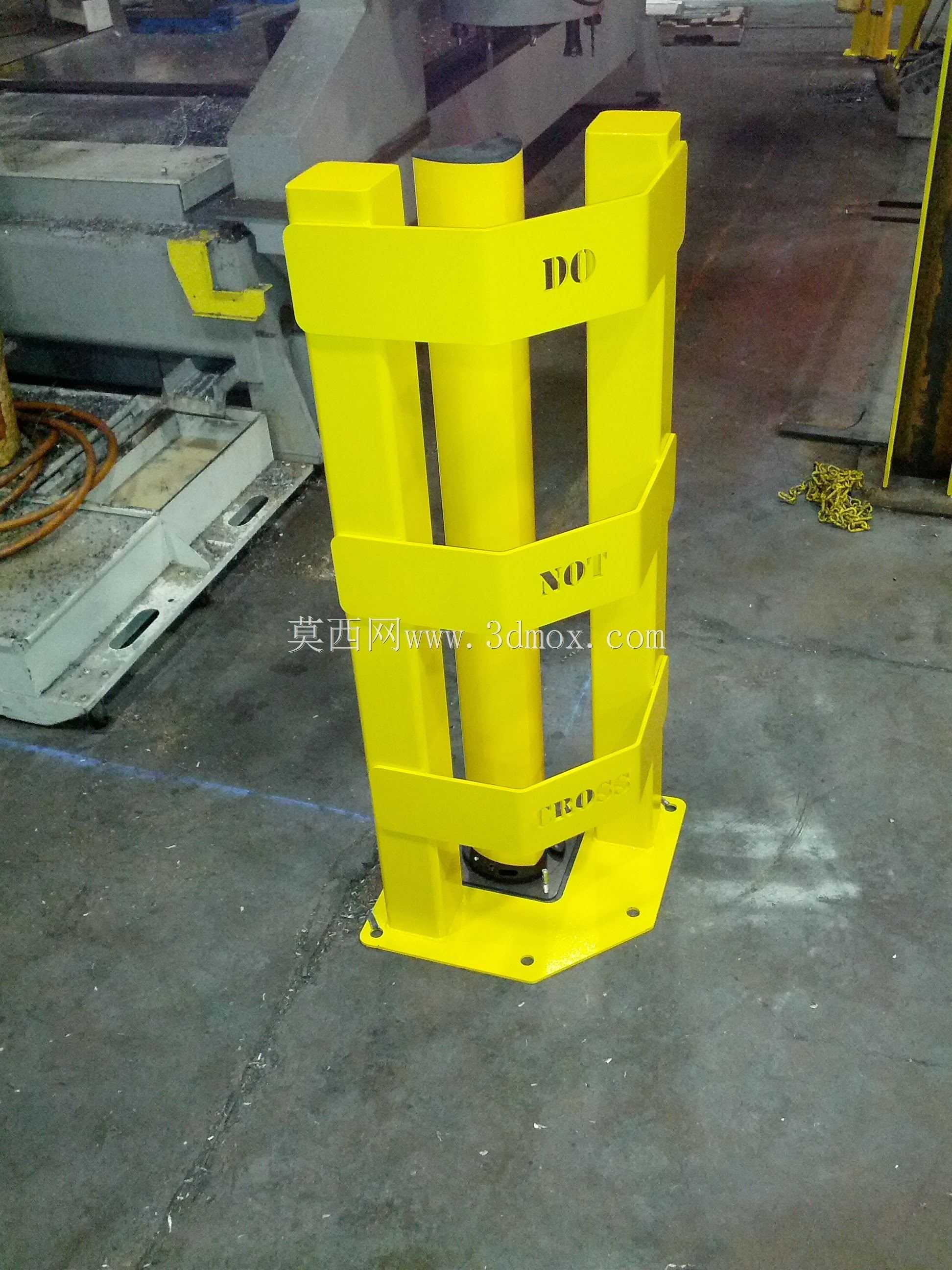

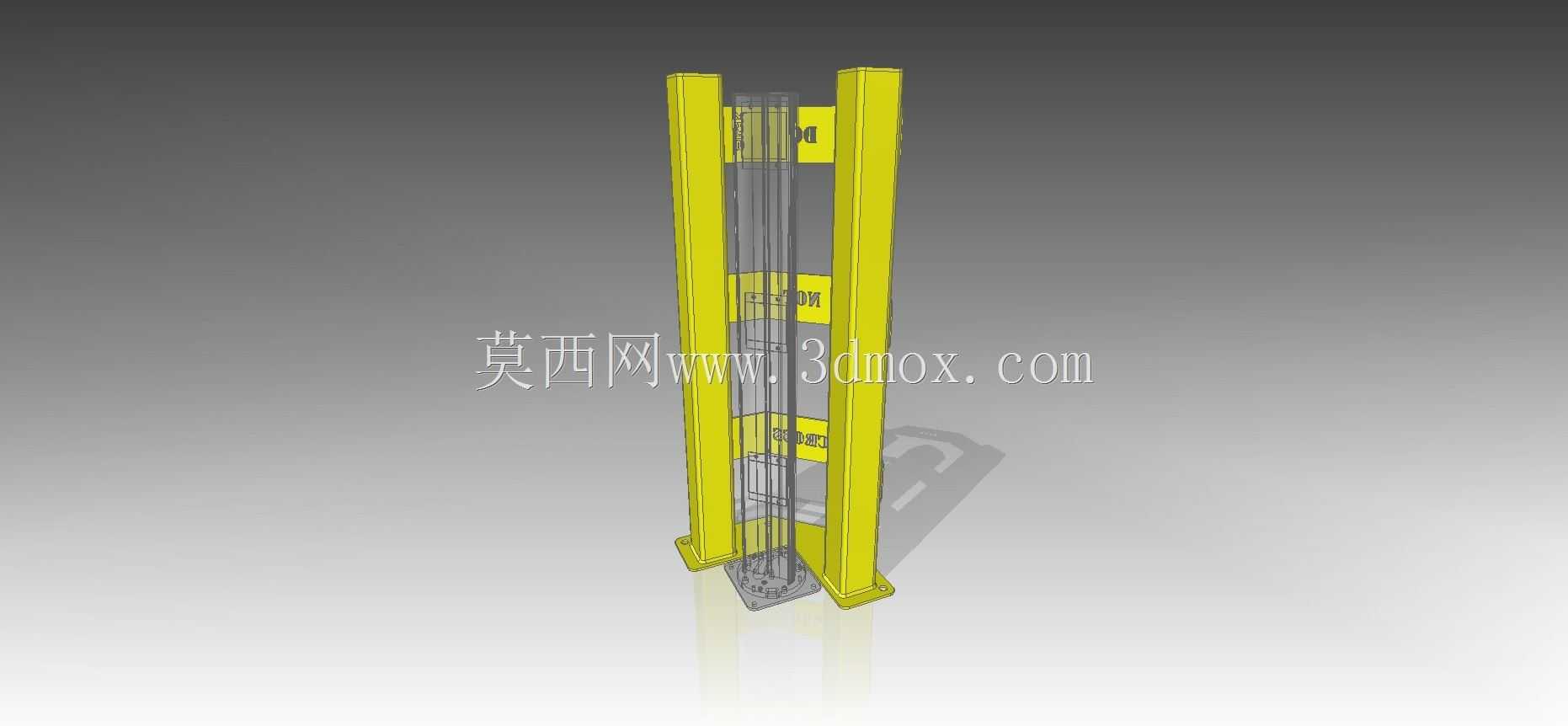

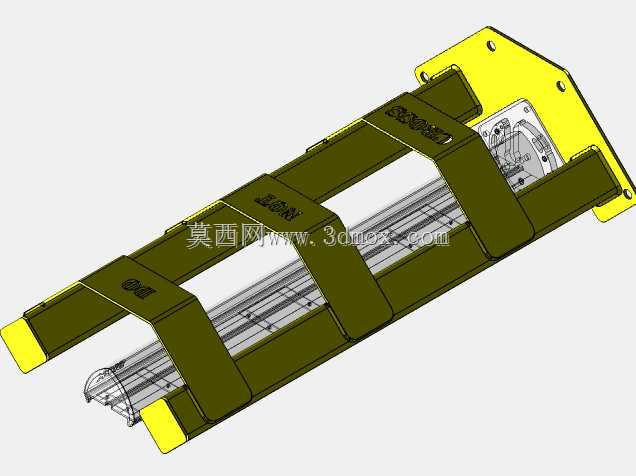

　　这款角护柱主要应用在工业生产车间的激光光幕、设备后视镜等易受碰撞的检测传感部件周边，在物流通道、设备操作区、AGV行进路径的转角位置尤为常用，日常生产中，车间内的物料周转车、手动液压叉车、人工转运的料架在转向或避让时，很容易剐蹭到突出安装的激光光幕发射接收端、设备外置后视镜，这类传感部件本身外壳强度低、校准精度要求高，一旦发生碰撞轻则需要重新校准光幕对射角度，重则直接造成传感部件损坏，导致生产线安全联锁停机，带来不必要的产能损失。该护柱采用双侧立式立柱搭配多道横向连接筋的框架式结构，整体采用等边角钢类型材弯折焊接成型，底部带有向外延伸的安装翼板，翼板上预留固定安装孔，可直接通过膨胀螺栓固定在混凝土地面，安装时不需要额外做地面预埋，

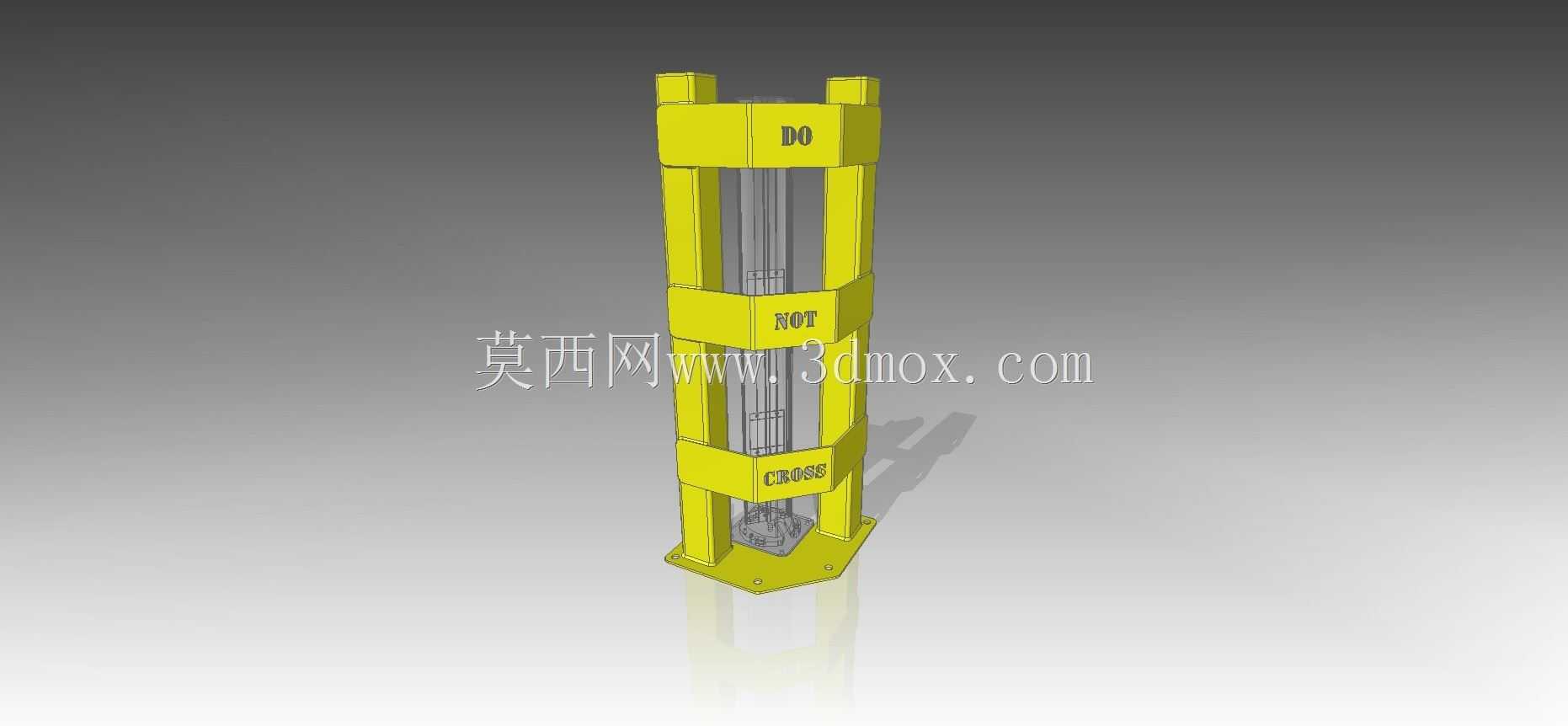

　　只需要保证安装面水平度偏差不超过2mm/1000mm即可，安装完成后护柱的内边缘距离被防护部件的外轮廓预留不小于80mm的安全间隙，避免护柱受撞击变形时直接挤压到内部的传感部件。设计过程中特意将横向连接筋设置在三个不同高度位置，分别对应不同高度的碰撞受力点，低位连接筋对应车轮、叉车叉齿的撞击高度，中位连接筋对应料架、周转箱的剐蹭高度，高位连接筋对应人员走动、手持工件的碰撞高度，每道连接筋上都冲压有深度标识，安装时可根据现场被防护部件的实际高度，灵活调整护柱的安装朝向，让对应高度的加强筋正对主要碰撞来向。护柱整体做喷塑防锈处理，表面采用醒目的亮黄色涂装，在车间照明环境下可视距离超过20米，能够提前提醒转运作业人员注意避让，

　　立柱的棱角位置做了R5的圆角过渡，避免尖锐棱角在人员意外磕碰时造成划伤。从结构受力角度看，双侧立柱的截面惯性矩经过核算，可承受1.5吨级周转车以3km/h速度的正面撞击，撞击后整体变形量不超过15mm，不会侵入内部的安全防护间隙，碰撞后只需要更换变形的横向连接筋即可快速恢复防护性能，不需要整体更换护柱，后期维护成本极低。在实际选型应用时，可根据被防护部件的安装高度选择对应高度的护柱规格，若现场存在多方向碰撞风险，可将两个护柱呈90度拼接安装，形成转角防护结构，覆盖两个方向的碰撞路径，适配不同的车间布局需求。
