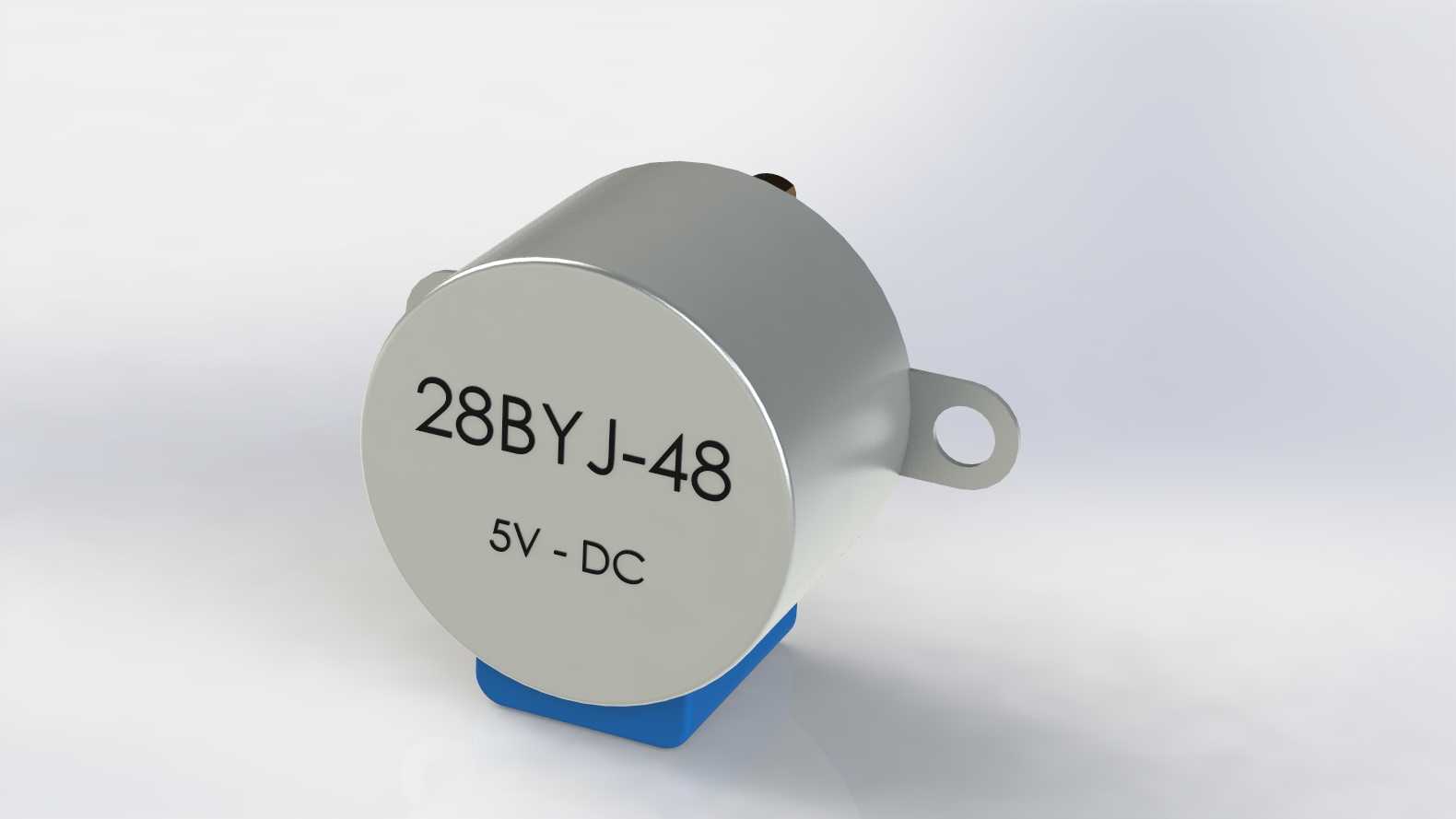

28BYJ-48型5V减速步进电机结构设计

这款28BYJ-48型5V步进电机是小型减速步进传动部件，广泛应用于消费电子、智能小家电、创客DIY项目、小型自动化装置、教学实验平台等场景中，常见于智能空调导风板驱动、监控云台角度调节、智能卫浴翻盖控制、3D打印机送料辅助传动、小型机械臂关节驱动、Arduino开源项目动作执行端，能够在低电压供电场景下提供精准的步进角度控制与足够的输出扭矩，适配各类对安装空间、控制精度、运行噪音有要求的小型机电系统。

从功能特性来看，该款步进电机采用永磁式减速步进结构，内置多级齿轮减速组，可将电机转子的高速低扭矩输出转化为低速大扭矩的轴端输出，步进角精度高，支持四相八拍驱动方式，可通过脉冲信号精准控制转动角度与转速，运行时噪音低、振动小，自锁性能良好，在停止供电时可保持轴端位置不偏移，无需额外添加制动结构即可满足位置保持需求，适配常见的ULN2003驱动板即可完成控制接线，开发门槛低，适配各类开源硬件控制方案。

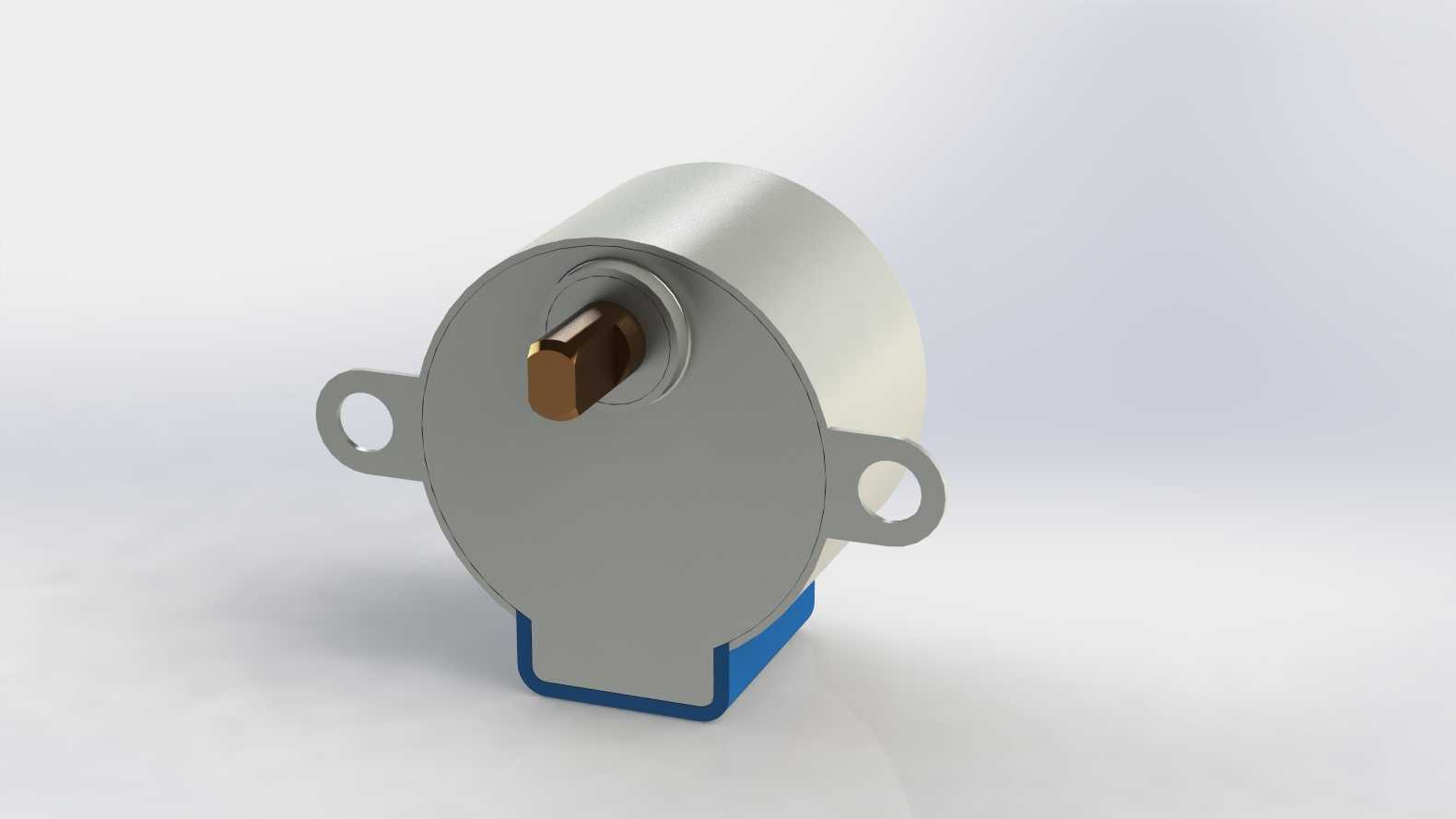

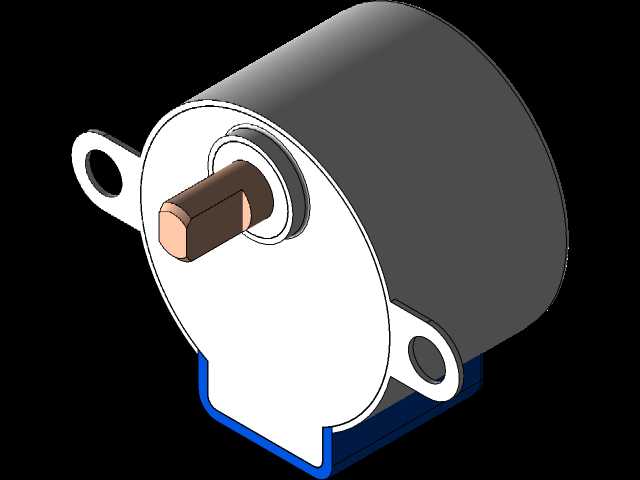

在设计思路上，该模型完整还原了产品的实际结构，包含圆柱形定子壳体、前端带安装固定耳的端盖、底部驱动线路板封装座、输出轴铜套、内置减速齿轮组的装配关系，所有结构的配合公差均按照实际量产产品的装配要求设计，既保证了外观结构的还原度，也可用于装配干涉检查、机构运动仿真验证，能够直接用于项目方案的结构适配验证，帮助开发者提前确认安装空间与传动匹配度。

从外形尺寸与安装边界来看，该电机主体为直径28mm的圆柱形结构，前端两个对称布置的安装耳带有标准安装孔，孔位间距适配常见的支架安装尺寸，输出轴为D型截面铜轴，可直接套接摇臂、齿轮、连杆等传动配件，轴伸长度符合通用配件的安装要求，底部接线端的封装尺寸与实际接插件位置完全匹配，安装时无需额外修改结构即可适配标准接线座，整体结构紧凑，占用安装空间小，可嵌入各类小型设备的内部结构中，不会对设备的整体布局造成额外空间负担。
