车载液压动力单元储油集成装置

　　这套集成式液压储油动力装置主要面向移动作业车辆的液压执行系统配套场景，常见于自卸轻型货车、环卫作业车辆、小型工程救援设备、车载尾板升降机构以及农用改装机具的液压动力供给环节，核心作用是储存液压系统工作介质，同时集成动力输出、油路转接、压力调控的相关接口，为整套液压执行机构提供稳定的油源支撑。

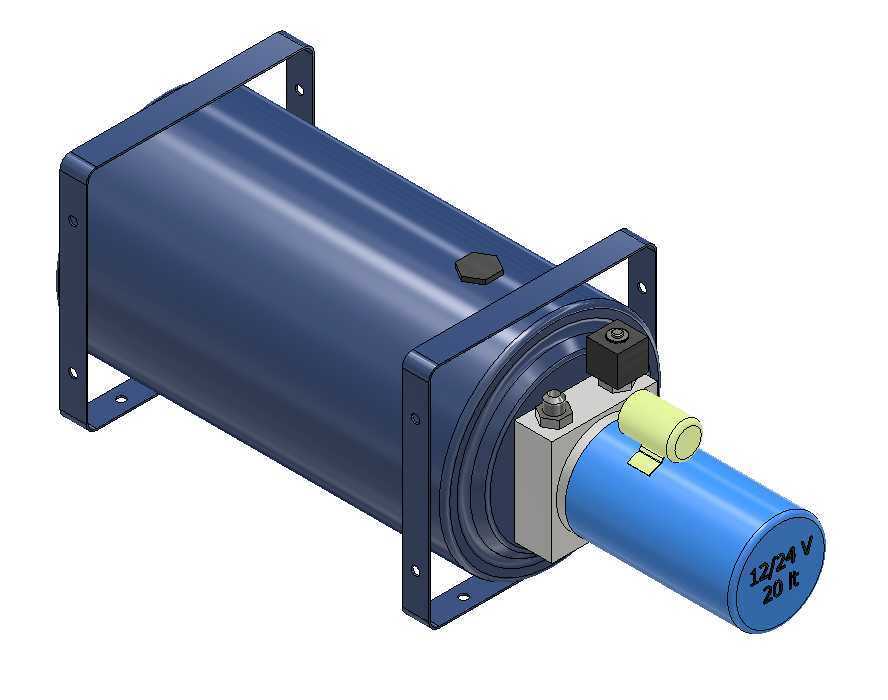

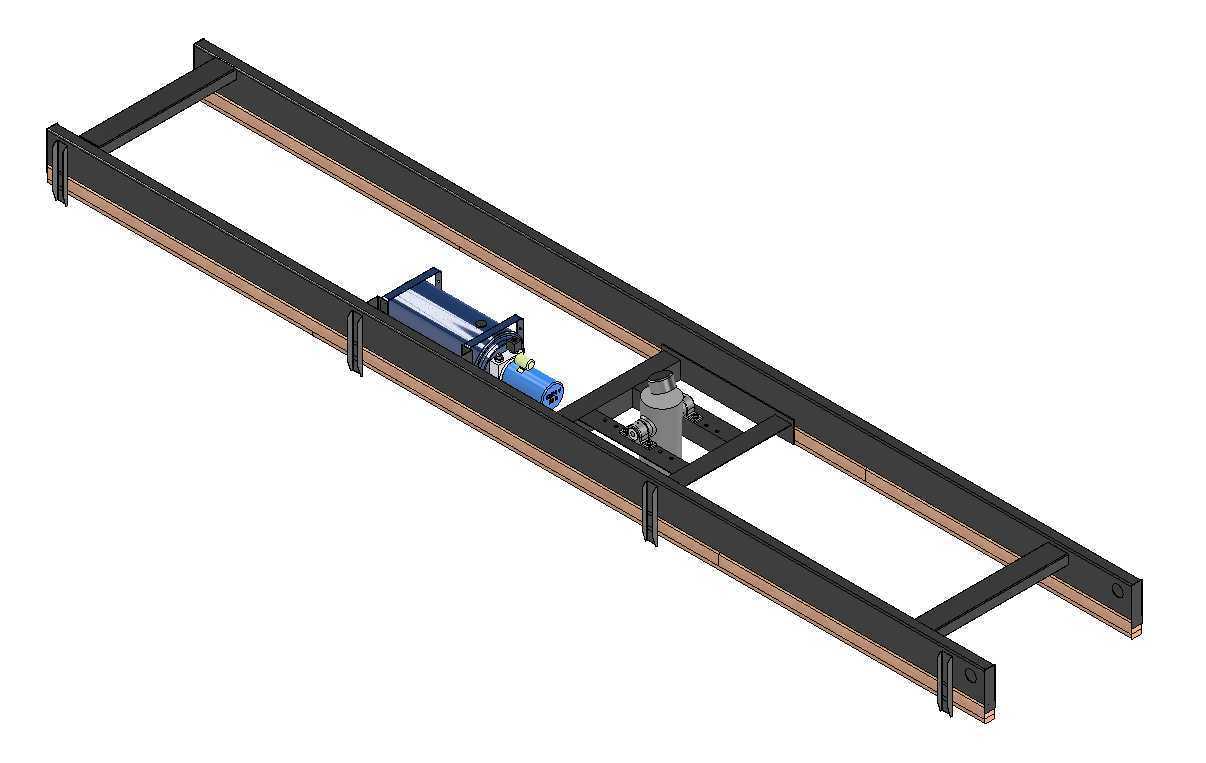

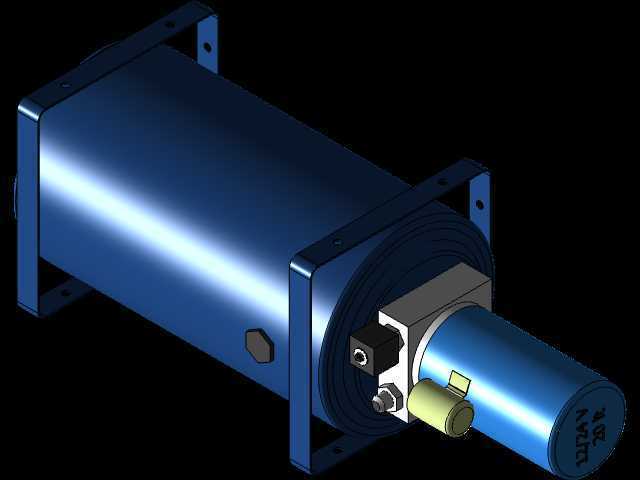

　　从现场安装的实际边界来看，装置主体采用卧式圆柱储油筒体结构，筒体外部焊接两道带安装孔的折弯钢制支架，支架沿筒体轴向分布，安装孔位预留了足够的螺栓穿装与扳手操作空间，安装时可直接通过螺栓将整套单元固定在车辆底盘大梁旁的预留安装位或者设备机架的水平支撑面上，圆柱筒体的长径比经过适配优化，既不会占用过多整车横向布置空间，也能保证20升额定储油量满足中小型液压执行机构的单次动作循环用油需求，筒体端部伸出的直流驱动电机轴向尺寸经过紧凑化设计，不会和周边的底盘管线、车架部件发生运动干涉。

　　结构设计层面，卧式筒体的顶部预留了油液加注口与液位检测元件的安装位，日常维护时可以直接从顶部完成液压油补充、油位核查操作，筒体靠近动力端的位置集成了油路阀块，阀块上预留了压力油口、回油口以及溢流阀的安装接口，不需要额外在管路中拼装分散的阀件，大幅减少了外接管路的接头数量，降低了移动车辆行驶振动带来的管路渗漏风险。端部驱动单元适配12V与24V两种车载直流供电规格，可以直接匹配不同车型的车载蓄电池供电回路，不需要额外加装逆变电源组件，电机输出端和液压泵体直连，整套动力组件和储油筒体刚性连为一体，不需要单独为泵组设计额外的安装支撑结构。

　　实际选型适配过程中，这类集成单元相比分开布置的独立油箱、泵组、阀件组合，总占用安装空间减少近三分之一，非常适合底盘布置空间紧张的轻型改装车辆。圆柱型筒体的承压能力相比同壁厚的方形焊接油箱更优，在液压系统回油产生小幅压力波动时，筒体侧壁不会出现方形油箱常见的板面鼓胀、焊缝疲劳开裂问题，两道环绕筒体的安装支架同时起到了结构加强筋的作用，车辆在非铺装路面行驶产生持续颠簸振动时，支架可以把筒体的载荷均匀传递到安装基础上，避免筒体局部应力集中。装置的外接油口采用标准化接头规格，可以直接和通用的高压液压油管匹配，对接液压缸、液压马达这类执行元件时不需要额外制作异形转接接头，端部电机的接线盒采用防护式结构，能够适配户外作业时的扬尘、小雨溅水工况，降低车载恶劣环境下的接线故障概率。

　　建模过程中完整还原了筒体的卷焊成型轮廓、支架的折弯倒角、阀块的接口螺纹占位、电机端部的标识刻印细节，所有安装孔的位置、相邻部件的装配间隙都按照实际装配尺寸还原，结构工程师在做整车布置校核时，可以直接导入模型确认装置和周边车架、管线、相邻部件的安全间隙，也可以基于该模型快速调整支架孔位、外接接口的朝向，适配不同车型的安装需求，不需要重新从零搭建整套动力单元的三维结构。
